CA D几何作图竞赛题（2016年5月），竞赛结果已公布

搜一搜 · 发表于 2016-5-27 07:45:55

oxm44 发表于 2016-5-26 18:19
1 Q7 s4 r; A0 |4 Q* Z5 [& I# {也可直接用几何画法作出：

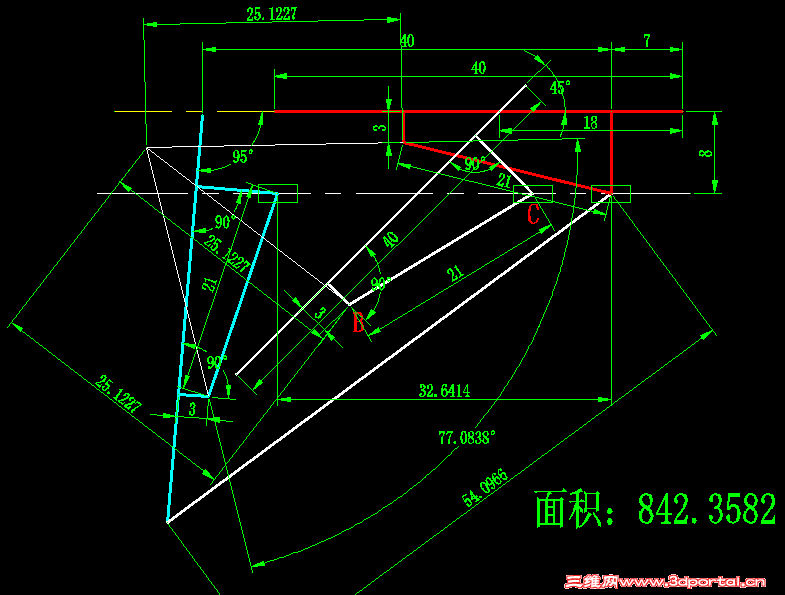

我上面的问题是简约化大神的截图进行缩放大神的截图很明显BC长度只有18 不信可以验证

搜一搜 · 发表于 2016-5-27 08:19:27

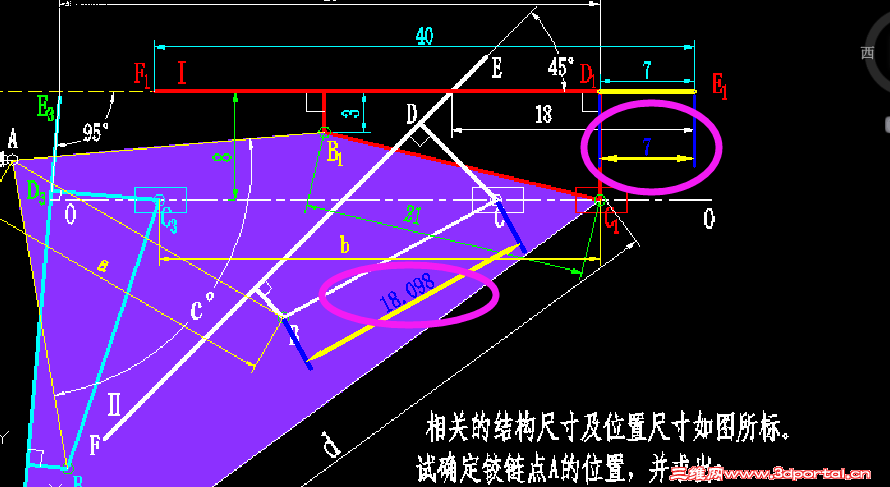

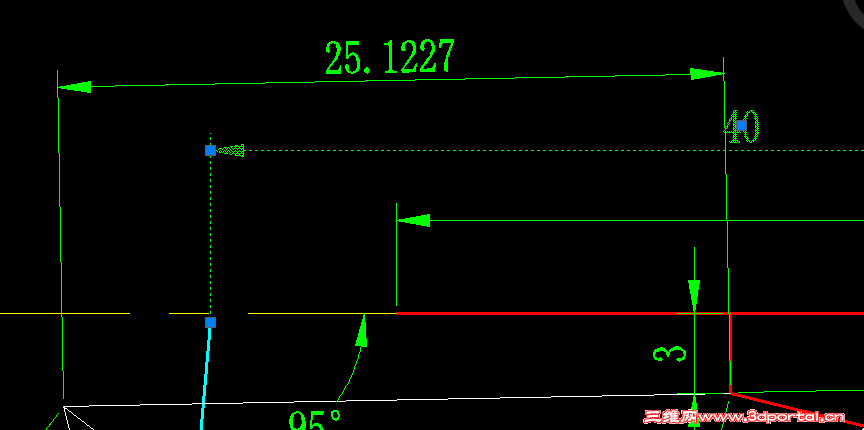

40的尺寸不是按照延长线来画的具体看截图 QQ图片20160527081243.png

daji · 发表于 2016-5-27 09:01:14

zhaoyafei19 发表于 2016-5-26 22:52+ _$ M, Z* n+ d2 y
40没有歧义，记做C在OO上滑动

已经寻明白了，左侧所指的是端点，而不是交点，另外一个40尺寸指的是交点，所以有理解不到位的可能，受教了，没有别的意思。多谢。

oxm44 · 发表于 2016-5-27 10:56:04

搜一搜发表于 2016-5-27 07:45 O! s0 q1 z/ l" `2 I
我上面的问题是简约化大神的截图进行缩放大神的截图很明显BC长度只有18 不信可以验证

  几何题的题图，通常都是示意性的，其作用是给出已知条件：各几何元素之间的几何关系（垂直、平行、相交、相切等）、已知的定形和定位尺寸。
  根据给定的已知条件，确定解题思路和方法，得出正确的结果，这就是解题。
  题图是否精确，与解题有关吗？

凤九天 · 发表于 2016-5-27 21:54:34

一点错，满盘皆输，不认真啊

wupeiqi · 发表于 2016-5-28 13:40:52

先画出关闭状态的车门，关闭状态车门进行旋转复制45度及85度，再进行定位，C、C1、C3在同一水平线上。

我爱用acad · 发表于 2016-5-28 20:38:15

凤九天发表于 2016-5-27 21:54
. C' O" S3 t2 Q; O9 M/ Q" p# a一点错，满盘皆输，不认真啊

再仔细点审题就好了！

zhaoyafei19 · 发表于 2016-5-29 20:44:58

我要“机械工程师CAD2016”企业版软件
什么时候发放啊
哈哈

我爱用acad · 发表于 2016-5-29 23:17:42

zhaoyafei19 发表于 2016-5-29 20:44, F+ E7 X: q; m, T2 j
我要“机械工程师CAD2016”企业版软件
9 o3 ]6 E- ]& x! F5 @$ n什么时候发放啊6 I! D9 ~- l3 o* p* C/ p5 T
哈哈

稍安勿燥，很快的。

fengxd · 发表于 2016-5-30 09:30:21

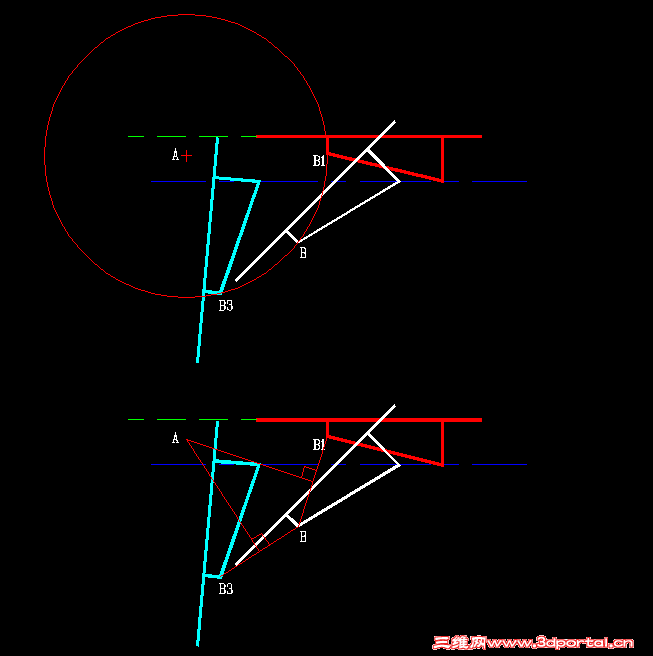

铰链A点既可通过B3、B、B1作圆，捕捉圆心获得，
也可作线段B3B、BB1的中垂线，交点即为A点

yzb2012 · 发表于 2016-5-31 12:03:16

我爱用acad 发表于 2016-5-29 23:17" J" \) [. y( ~7 q, H$ s7 @
稍安勿燥，很快的。

4月份软件把我给漏了，老大这个月别忘了啊！！谢谢！！！！

zhaoyafei19 · 发表于 2016-5-31 13:14:31

都在等“机械工程师CAD2016”企业版软件
