[原创] 3D建模图文教程—“阵地虎”新型坦克（已完成,DWG下载 在83楼）

[复制链接]
David_dai
 楼主| 发表于 2007-9-21 15:12:33 | 显示全部楼层 来自： 中国浙江宁波
今天我来做 坦克前灯罩

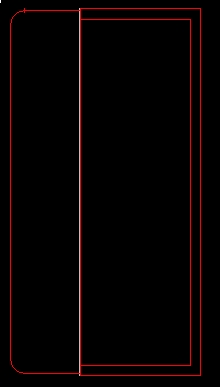

切换视图，绘制灯罩界面

切换视图，绘制灯罩界面

切换到俯视图 量取灯罩深度

切换到俯视图 量取灯罩深度

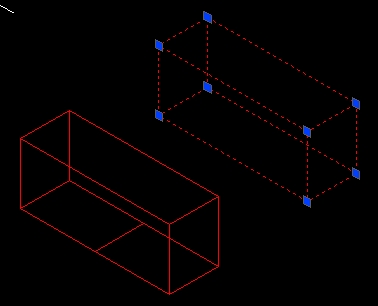

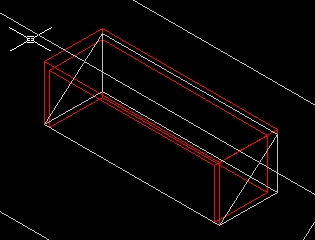

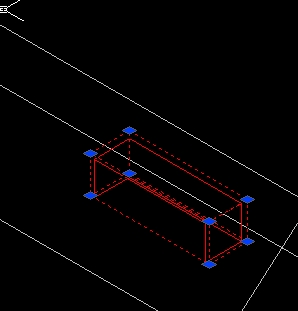

拉伸得到毛胚1，复制一个备用

拉伸得到毛胚1，复制一个备用

用抽壳命令（本土所示做下面一个按钮）制作灯罩

用抽壳命令（本土所示做下面一个按钮）制作灯罩

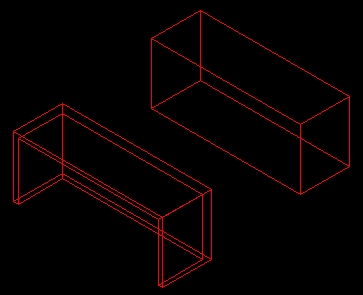

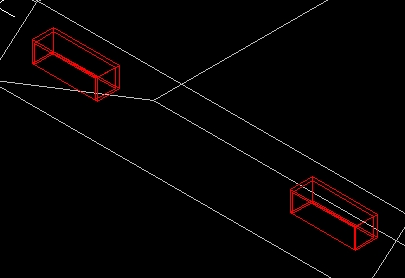

效果如图

效果如图

将毛胚与灯罩重合

将毛胚与灯罩重合

以车身轴线为法线做镜像

以车身轴线为法线做镜像

得到一对灯罩

得到一对灯罩

看看效果

看看效果

选取车身，与左右两个毛胚1 作差

选取车身，与左右两个毛胚1 作差
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-9-21 15:18:18 | 显示全部楼层 来自： 中国浙江宁波
继续 做 坦克前灯罩

完成

完成

看效果

看效果

切换到俯视图 绘制做 横条 灯罩护网 的 大致线条

切换到俯视图 绘制做 横条 灯罩护网 的 大致线条

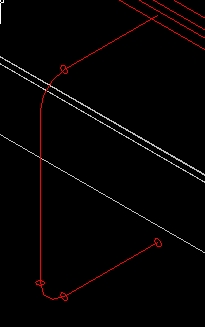

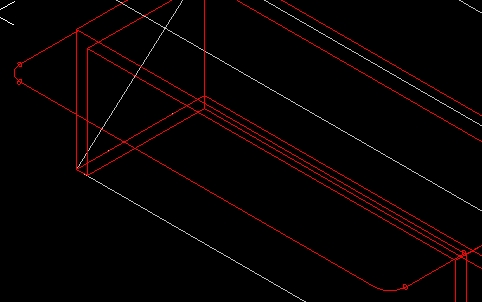

绘制钢丝截面，并布置到适当位置

绘制钢丝截面，并布置到适当位置

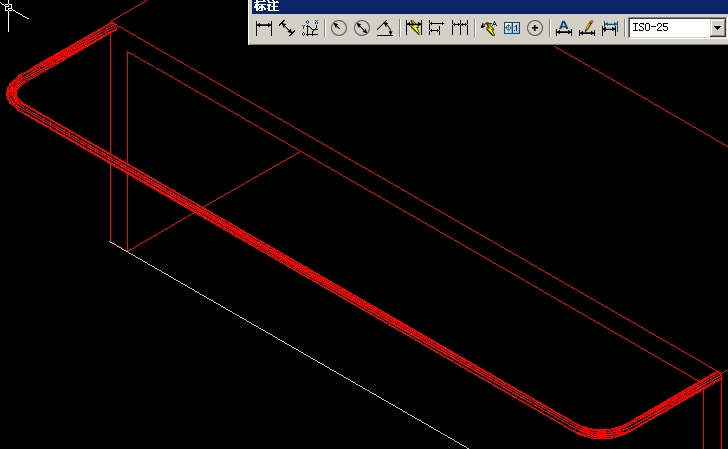

拉伸 形成实体

拉伸 形成实体

同样 绘制做 竖条 灯罩护网 的 大致线条

同样 绘制做 竖条 灯罩护网 的 大致线条

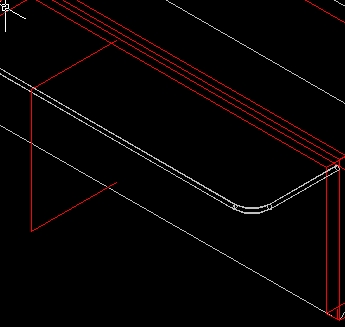

倒角，绘制钢丝截面，并布置到适当位置

倒角，绘制钢丝截面，并布置到适当位置

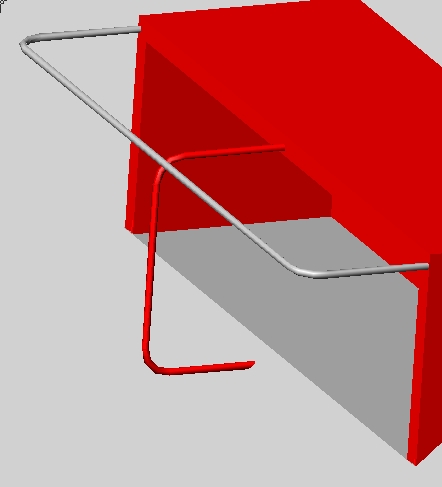

拉伸后 形成实体

拉伸后 形成实体

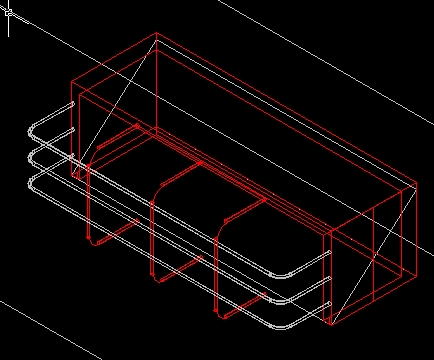

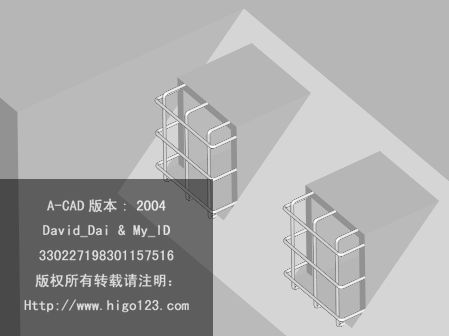

根据需要布置到合适位置，完成！

根据需要布置到合适位置，完成！
回复 支持 反对

举报

shanlizao
发表于 2007-9-22 19:31:53 | 显示全部楼层 来自： 中国上海
的确很好看，支持一下，楼主不容易哈哈
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-9-24 14:01:17 | 显示全部楼层 来自： 中国浙江宁波
原帖由 shanlizao 于 2007-9-22 19:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif; l& X$ Z' L4 ^
的确很好看，支持一下，楼主不容易哈哈
0 h* e  d5 ~* ?8 W( |4 [1 f4 l6 S3 e

) ?, t% [1 x4 @3 }! W1 ^. I谢谢你的支持
# ]9 _! Z( f; l& s2 F有时候想想 好像没必要用CAD来画，可是 既然开始了就要把它完成！
回复 支持 反对

举报

南水北调
发表于 2007-9-24 14:25:52 | 显示全部楼层 来自： 中国重庆
楼主是不是已经泄漏了军事秘密了2 w7 c1 e5 Q0 S% L5 Y8 c
而且还这么详细
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-9-24 15:04:02 | 显示全部楼层 来自： 中国浙江宁波
原帖由 南水北调 于 2007-9-24 14:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* V) E$ `; V1 S1 d) ?6 T楼主是不是已经泄漏了军事秘密了
# R$ q  g3 H* t  R9 O, F而且还这么详细
$ B. B. D! S& l: K0 w! B, e
那我就再大泄一次——告诉你，中国有太空堡垒了！长830M 宽300米，高240米 等离子星际发动机，能进行亚光速巡航，还具备空间跳跃能力！至于火力方面的信息 嘿嘿 我不告诉你！& k/ G* h6 P4 H

3 I: |% i; U5 b+ `! f极度YY
8 h8 O/ @9 r! f% j1 y5 n& N! S, d: e# J. F) A3 m( Z

' v* {% Y8 x5 S! [
" V& f- W" C6 N) D; B* I+ u下面是我画的尾灯 大家可以试着按照前面的步骤 练习一下  E' P0 ]1 y0 c' m- I0 F3 a# p
. V# @9 H1 O  O2 A+ S- J
[ 本帖最后由 David_dai 于 2007-9-24 16:00 编辑 ]
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-9-24 16:04:05 | 显示全部楼层 来自： 中国浙江宁波
今天我们来画坦克裙板

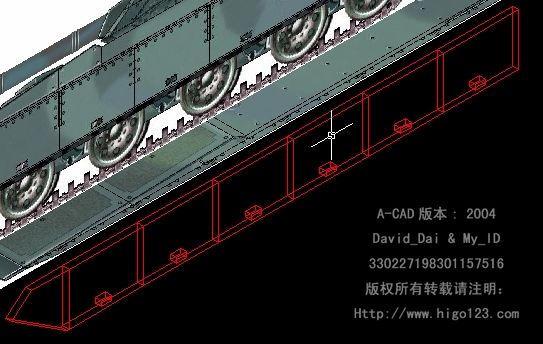

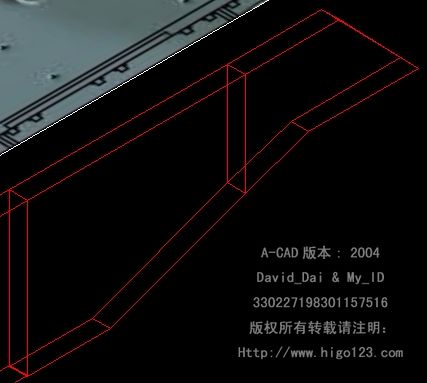

首先切换到侧视图 勾勒出裙板1的截面草图

首先切换到侧视图 勾勒出裙板1的截面草图

拉伸得到裙板1的毛胚

拉伸得到裙板1的毛胚

切换到侧视图 勾勒出裙板2的截面草图

切换到侧视图 勾勒出裙板2的截面草图

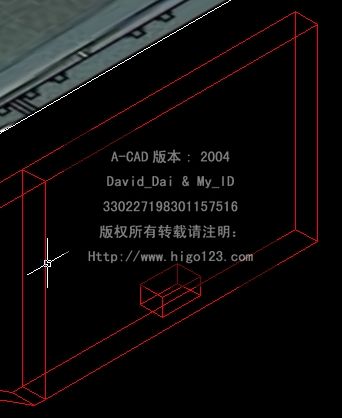

拉伸得到裙板2的毛胚

拉伸得到裙板2的毛胚

按需要复制几份裙板2的毛胚

按需要复制几份裙板2的毛胚
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-9-24 16:06:29 | 显示全部楼层 来自： 中国浙江宁波
继续制作……
5 z7 n8 q/ I& u" D! u1 e, j& R$ `
[ 本帖最后由 David_dai 于 2007-9-24 16:33 编辑 ]

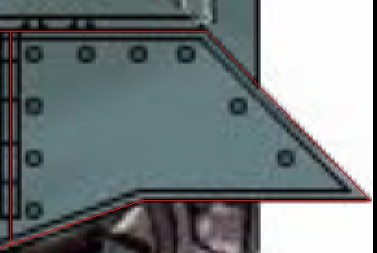

到侧视图 勾勒出裙板3的截面草图

到侧视图 勾勒出裙板3的截面草图

到侧视图 勾勒出裙板4的截面草图

到侧视图 勾勒出裙板4的截面草图

拉伸

拉伸

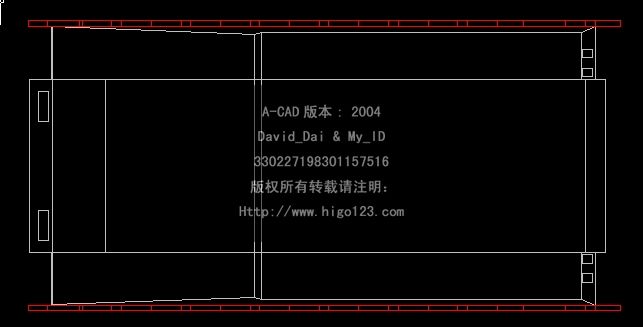

以车身中轴作对称

以车身中轴作对称

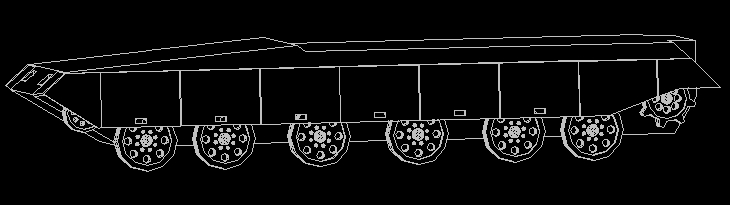

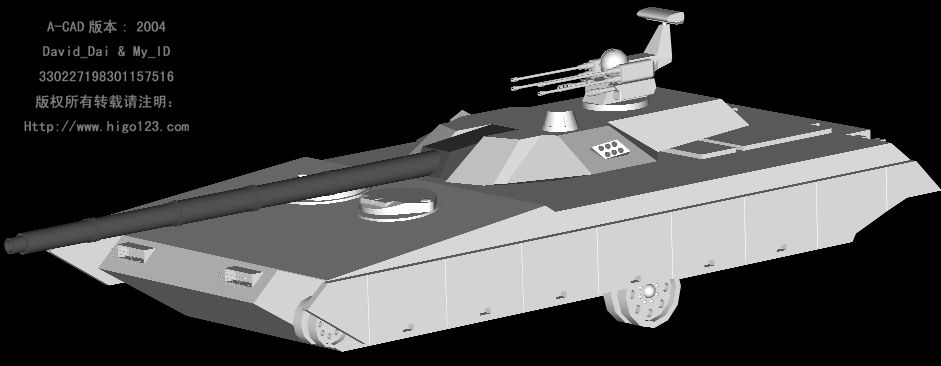

今天就讲到这里，附上到目前为止的所有零件截图（点击放大）

今天就讲到这里，附上到目前为止的所有零件截图（点击放大）
回复 支持 反对

举报

df8862932
发表于 2007-9-24 17:22:38 | 显示全部楼层 来自： 中国四川德阳
真是不错，
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-9-24 18:01:31 | 显示全部楼层 来自： 中国浙江宁波
原帖由 df8862932 于 2007-9-24 17:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ A; c$ l) p) x  y2 v6 W6 [. H+ T
真是不错，

" J$ C$ A4 S; S' K谢谢！你觉得这个贴子看起来还简单么？对你有没有启发呢？
回复 支持 反对

举报

kfwqm2000
发表于 2007-9-30 23:54:28 | 显示全部楼层 来自： 中国河南开封
做出来的效果真的很漂亮！楼主很棒。
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-1 06:53:00 | 显示全部楼层 来自： 中国浙江宁波
前段时间一直很忙，没空做了，
% z2 N1 a* W% c: j8 m# \/ ]" \只把挡泥板画画完，; r3 t: p4 T: e5 Z3 k6 Y: N+ ~

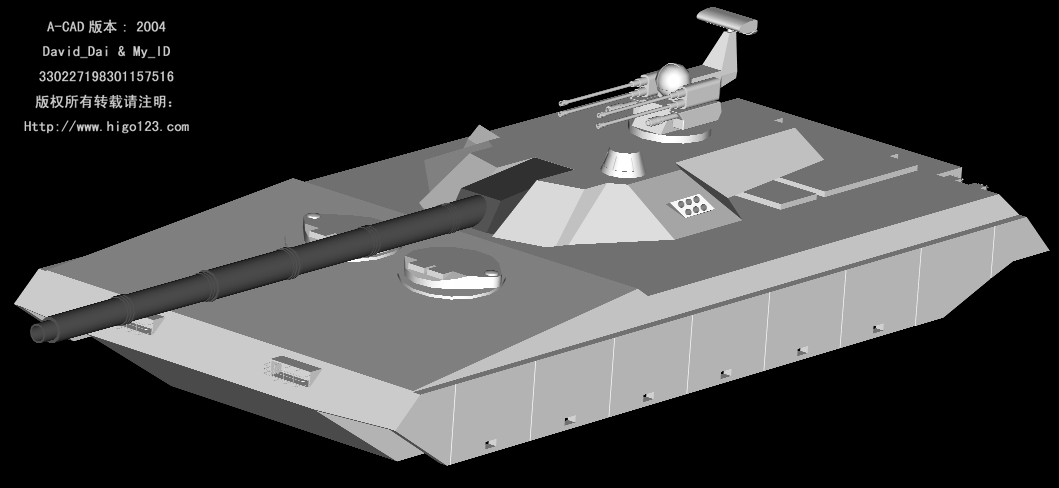

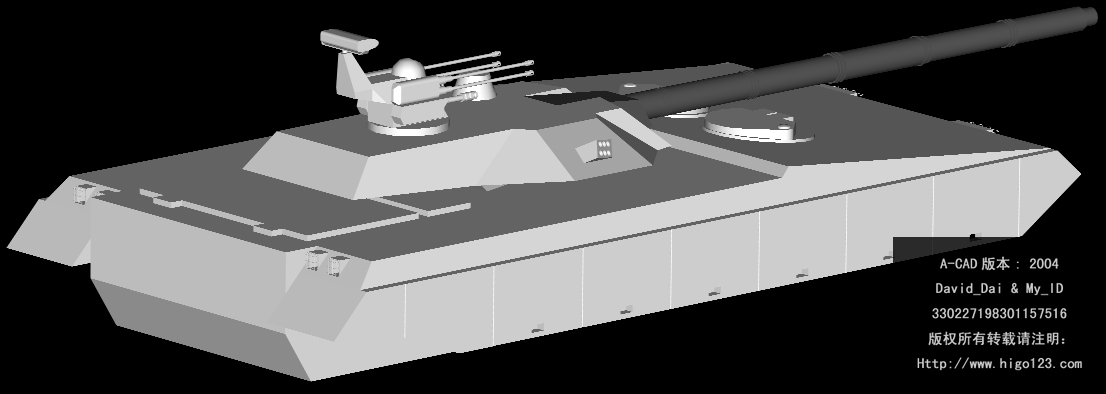

我把截图附上，点击可以查看大图
( S- v  I" @9 j6 y0 u* x1 f; s3 u% n& k' W- d$ Z
[ 本帖最后由 David_dai 于 2007-10-2 14:18 编辑 ]
回复 支持 反对

举报

jsszzyg2008
发表于 2007-10-1 14:41:58 | 显示全部楼层 来自： 中国江苏苏州
楼主真有心思啊.......!
回复 支持 反对

举报

shcqstone
发表于 2007-10-5 23:53:40 | 显示全部楼层 来自： 中国山东聊城
看看这个,才知道学无至境!
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-6 11:05:30 | 显示全部楼层 来自： 中国浙江宁波
对于我模仿的这个坦克，我有点想法：( N2 K9 g  j  P* [( T6 y' ~2 k( Q3 G
窝弹区是不是太大了？
  \: a; d* R$ f: m* E' b9 H+ q说明外形设计不合理呢！
回复 支持 反对

举报

a05a3623b
发表于 2007-10-6 11:27:25 | 显示全部楼层 来自： 中国辽宁沈阳
ＬＺ太谦虚了成自己为菜鸟  我刚接触起不菜鸟之王了 呵呵
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-8 15:42:09 | 显示全部楼层 来自： 中国浙江宁波
今天我把负重轮 和 主动轮 做做完+ Y4 l6 k2 K4 K9 u+ x

, k0 g2 L0 b# T7 A6 K, N) c# i+ g! l[ 本帖最后由 David_dai 于 2007-10-8 16:01 编辑 ]

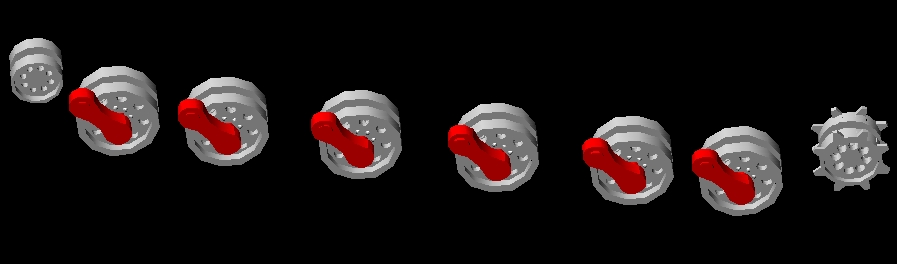

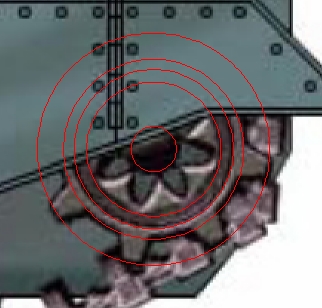

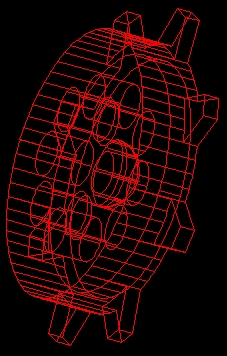

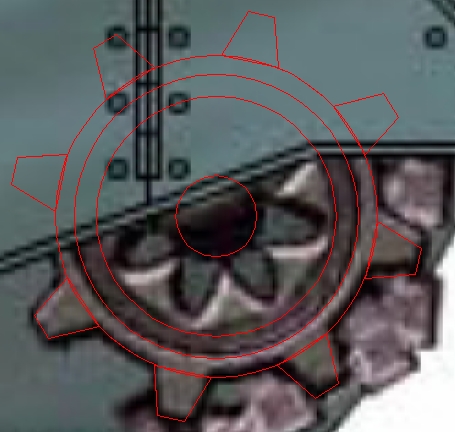

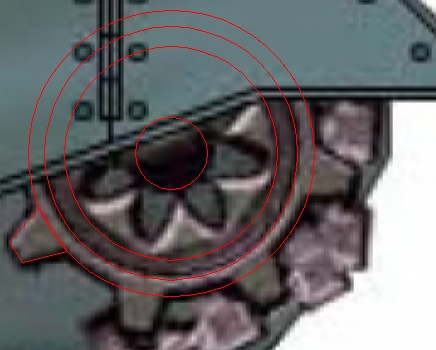

画主动轮截面

画主动轮截面

拉伸

拉伸

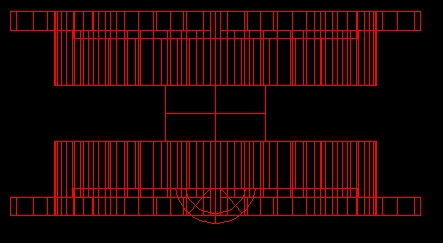

对称

对称
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-8 16:03:26 | 显示全部楼层 来自： 中国浙江宁波
坦克液压悬挂减震器的外观制作
. j* g3 S2 O8 Z0 u) D! p( `(由于原图资料不全，所以我参考了美国M1A1的结构 改造后画上，呵呵), n: S& @$ b, c# ^# r/ l

0 E1 s) A6 ^$ f8 E; U8 R[ 本帖最后由 David_dai 于 2007-10-9 12:11 编辑 ]

绘制截面

绘制截面

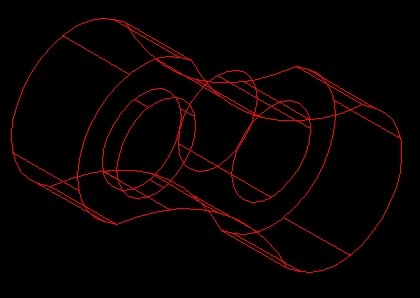

拉伸（注意图中的结构）

拉伸（注意图中的结构）

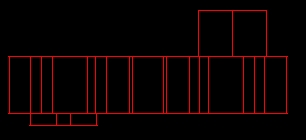

悬挂器 俯视图

悬挂器 俯视图

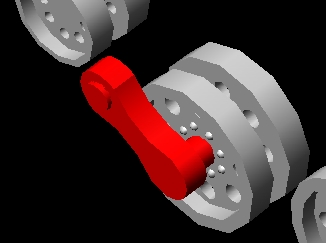

悬挂器 着色图

悬挂器 着色图

复制

复制

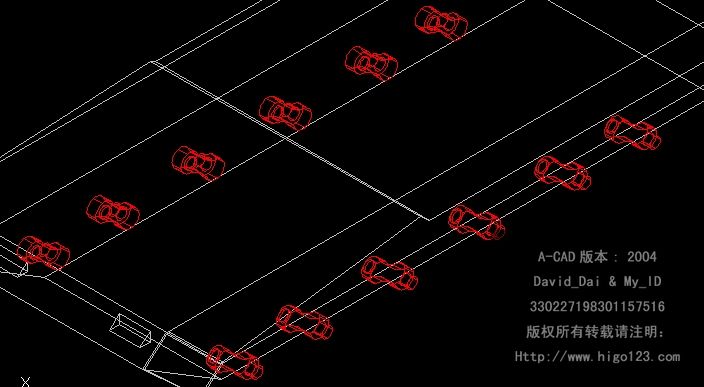

对称

对称
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-9 12:30:43 | 显示全部楼层 来自： 中国浙江宁波
画履带的时候遇到困难，不知各位有没有好的履带结构图和我分享2 y9 S5 T/ v  L

0 c1 N0 g/ Z  c: T; C2 k还有如何使履带缠绕在导向轮 和 动力轮上？
回复 支持 反对

举报

csace
发表于 2007-10-9 19:03:31 | 显示全部楼层 来自： 中国广东广州
楼主的思路很好，在平面里描试过在三维里还没试过$ {9 s- L7 o" [" K
多谢楼主传教程指点 :handshake
回复 支持 反对

举报

xiaojinidvcn
发表于 2007-10-9 19:59:46 | 显示全部楼层 来自： 中国浙江绍兴
楼主很大公无私，在此谢了。
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-10 11:00:16 | 显示全部楼层 来自： 中国浙江宁波
今天我们来铺坦克履带，由于资料不全我只能胡乱推测了 嗬嗬！
$ \0 f) g/ K4 {, x; M
; x1 r9 b* {( x. t9 S[ 本帖最后由 David_dai 于 2007-10-10 11:12 编辑 ]

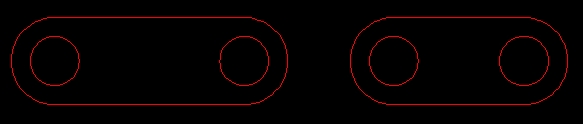

绘制履带的基本截面

绘制履带的基本截面

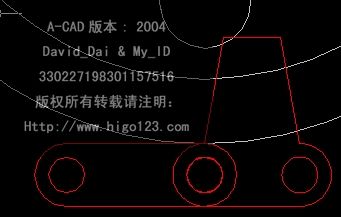

进一步加工

进一步加工

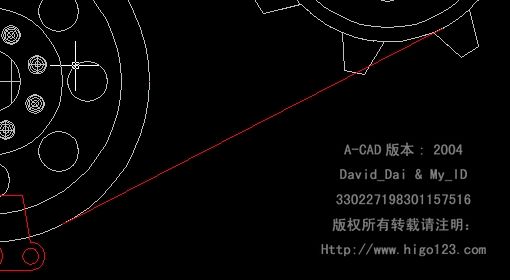

绘制负重轮和主动轮的公切线为铺设这里的履带做参考

绘制负重轮和主动轮的公切线为铺设这里的履带做参考

先上一段履带

先上一段履带

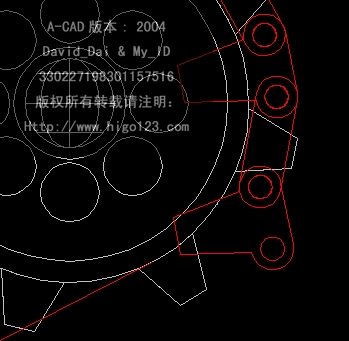

复制一个连接点

复制一个连接点

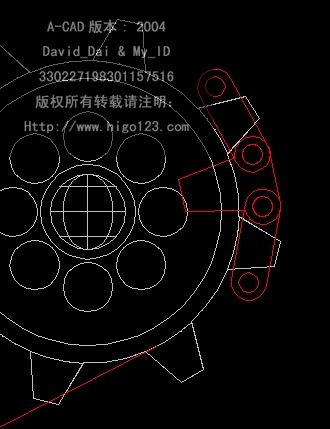

以上一个铰接点为基点旋转到合适位置

以上一个铰接点为基点旋转到合适位置
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-10 11:06:34 | 显示全部楼层 来自： 中国浙江宁波
由于没有好的方法，这里履带的绘制只能粗略的绘制了8 u2 i% J1 J" G7 l
' H; d' J3 Z  U4 H2 J* t  o! J7 W
[ 本帖最后由 David_dai 于 2007-10-10 11:10 编辑 ]

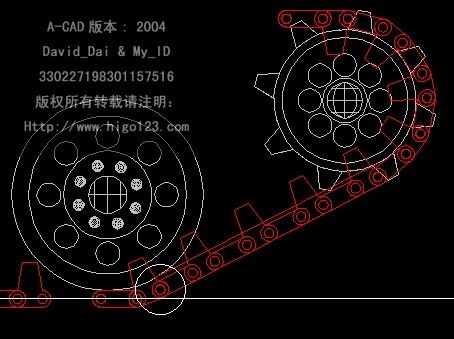

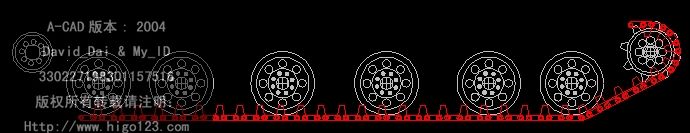

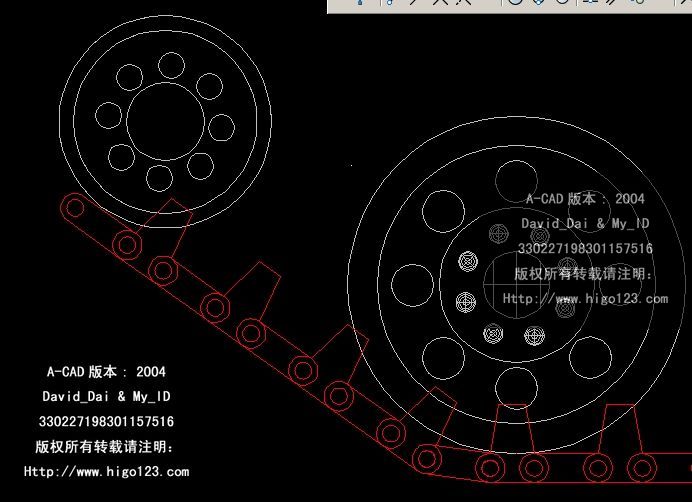

在铺设主动轮和负重轮过渡的履带时，我做了一条辅助线，让他们的链接尽可能的吻合

在铺设主动轮和负重轮过渡的履带时，我做了一条辅助线，让他们的链接尽可能的吻合

地面水平履带的铺设就不说了 很简单

地面水平履带的铺设就不说了 很简单

采用前面的方法 铺设负重轮和 导向轮之间的履带

采用前面的方法 铺设负重轮和 导向轮之间的履带

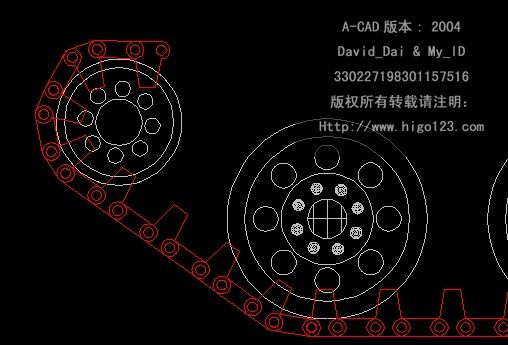

做到这里停止(因为我没看到过里面的结构，无法想象——主要是履带输送 和 防止脱落的结构)

做到这里停止(因为我没看到过里面的结构，无法想象——主要是履带输送 和 防止脱落的结构)
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-10 14:12:24 | 显示全部楼层 来自： 中国浙江宁波
总算把最后的一点做完了！
" T3 e" i% z( h% g& [7 q8 `不过我要过几天才最后的制作过程 和 CAD 源文件 贴上
( |- r8 M5 h/ z7 c' y  g, D0 A% y( M( G* |& ^8 C# N3 Q8 H
广告后请继续收看 嗬嗬……
7 i$ w- p& J" \6 Q; ^# Z; [7 a
9 t  x4 I( k  U1 i[ 本帖最后由 David_dai 于 2007-10-10 14:19 编辑 ]
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-11 09:44:07 | 显示全部楼层 来自： 中国浙江宁波
继续做履带……

拉伸一个履带零件截面

拉伸一个履带零件截面

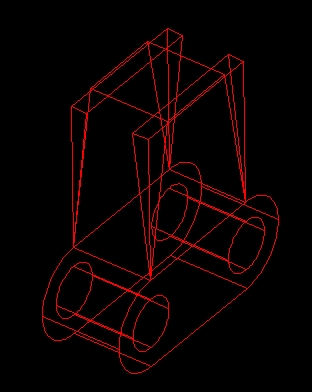

进一步加工出斜面

进一步加工出斜面

这是 最终结果

这是 最终结果

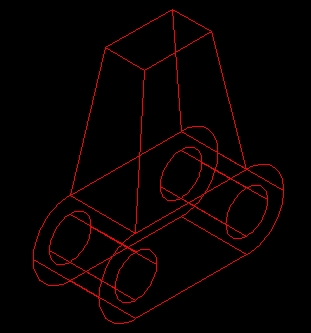

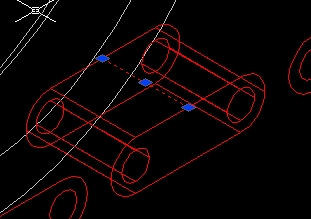

拉伸出 履带的另一个零件

拉伸出 履带的另一个零件

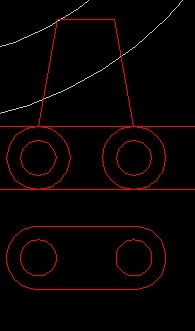

开始做 履带插捎 先画一个截面

开始做 履带插捎 先画一个截面
回复 支持 反对

举报
