Femap的几何模型功能

assassin_007 · 发表于 2007-11-6 20:14:04

好吧，我再上传一个AVI文件。

caotu.part1.rar (1.91 MB, 下载次数: 80)

assassin_007 · 发表于 2007-11-6 20:14:48

第二部分

caotu.part2.rar (1.5 MB, 下载次数: 57)

20010430 · 发表于 2007-11-6 20:56:22

楼主辛苦! 做你的Fans

ybsyl0506 · 发表于 2007-11-6 23:44:19

提示: 作者被禁止或删除内容自动屏蔽

assassin_007 · 发表于 2007-11-7 07:47:15

原帖由 ybsyl0506 于 2007-11-6 23:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( t! A: C% K3 s0 v' i6 Q谢谢楼主每天的上课，我每天都能学到新东西。谢谢楼主！也希望楼主能坚持，让我们学习完成！！

我尽可能满足大家的要求，但是，学习CAE是一件艰苦而且枯燥的事情，那么，我也希望大家能够坚持学习下去。

ybsyl0506 · 发表于 2007-11-7 22:15:28

提示: 作者被禁止或删除内容自动屏蔽

assassin_007 · 发表于 2007-11-8 13:40:56

十分抱歉，昨天有事情没有上传教程。

assassin_007 · 发表于 2007-11-8 13:46:05

不知道通过前天的例子，大家有没有掌握Femap创建几何模型的方式？如果能够掌握，那么，我们就接下来对曲线这一部分就不再详细讲了，给大家做一个描述就好了。其中，有一个命令叫Geometry－Curve－from Surface，这个命令放在讲划分网格的时候讲。样条曲线大家可以试一试，不再讲，因为我们基本上会很少在Femap里面去使用样条曲线。接下来，我们讲Surface，也就是曲面。

assassin_007 · 发表于 2007-11-8 14:17:36

Sorry，我们先把圆弧和圆的命令来给大家简单介绍完。

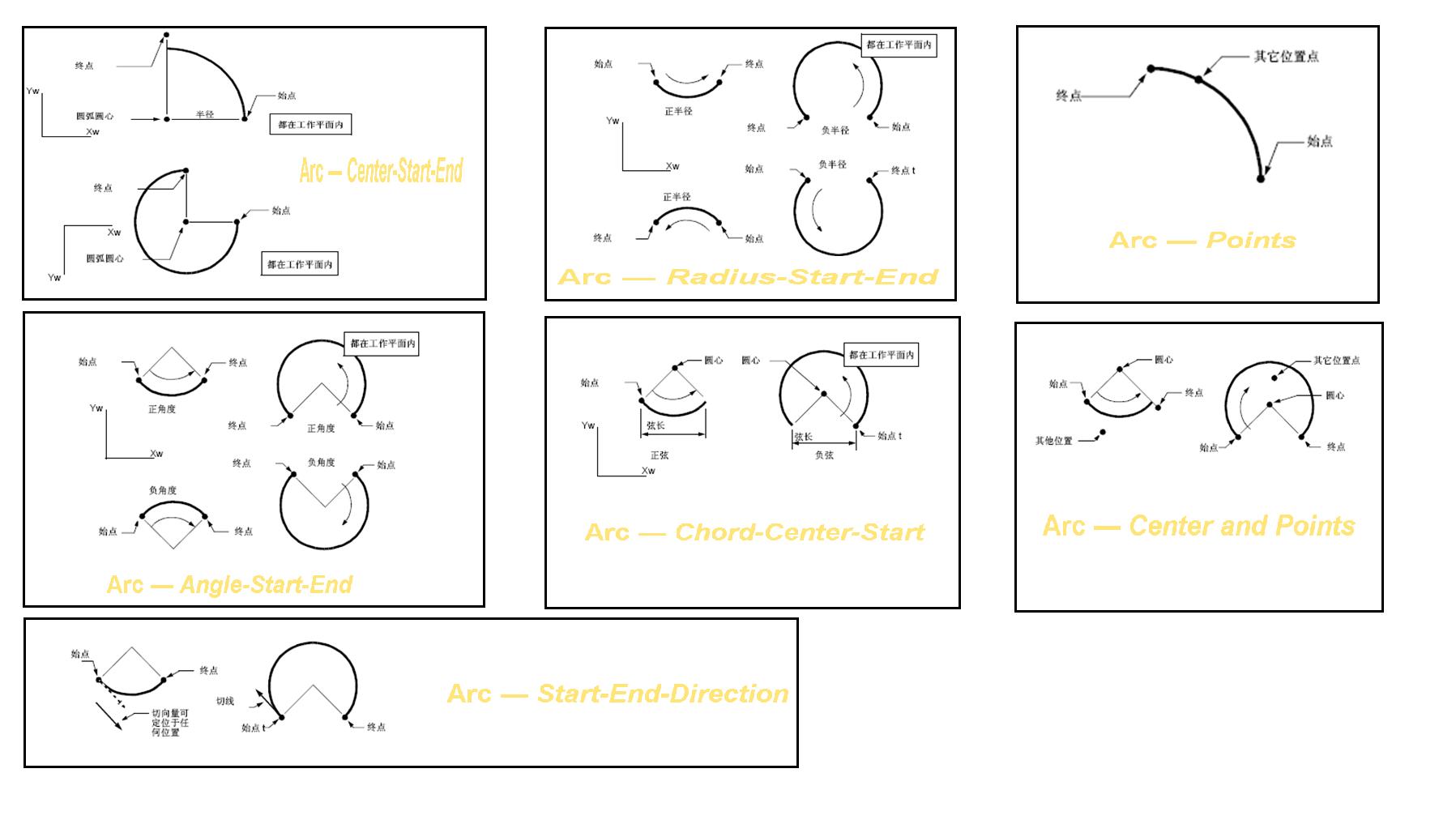

先介绍一下Arc，菜单如下图所示，

这个菜单也是分为两部分，分隔线之上的命令创建的圆弧都在工作平面上，下面的命令创建的是空间圆弧。

assassin_007 · 发表于 2007-11-8 14:36:25

这是绘制圆弧的方法，很清楚明了吧！

20010430 · 发表于 2007-11-8 17:37:47

楼主继续啊

assassin_007 · 发表于 2007-11-8 17:43:40

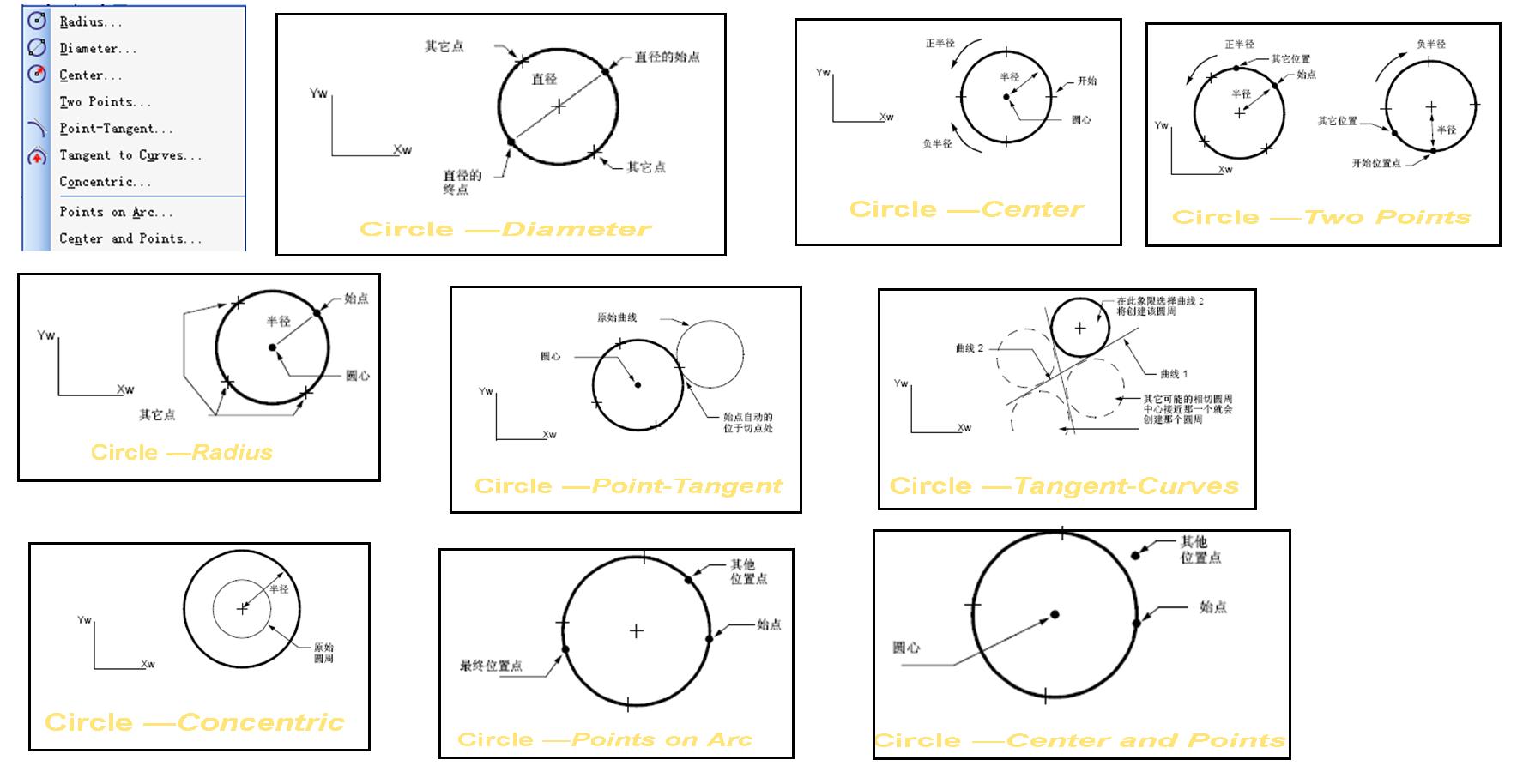

来一个圆的操作示意图，OK？

assassin_007 · 发表于 2007-11-8 17:45:11

分割符之上的命令直接在工作平面上绘图，即使选择的点不在工作面上，那么，也会将其投影到工作平面上，记住了吗？

assassin_007 · 发表于 2007-11-8 17:47:50

好了，我们现在来学习曲面吧！

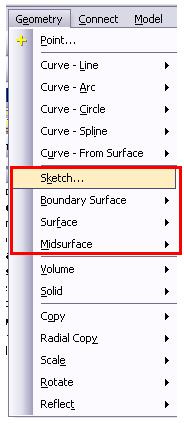

先来认识一下曲面的菜单，

assassin_007 · 发表于 2007-11-8 17:53:31

上图红色框之内的是创建曲面的命令，Sketch是什么？对了，就是草图的意思，和CAD软件的草图的概念是一样的。其操作和CAD一样，点击一下，在屏幕的右下脚会出现一个对话框，上面只有两个按钮，一个是结束，一个是取消，然后就可以开始绘图了，完成了点击结束就行了！
Boundary Surface是干什么的呢？先保留一点神秘感，后面讲，好吗？Midsurface我们也放到后面再讲，还是很有用的。
现在，我们就只讲Surface了！

assassin_007 · 发表于 2007-11-8 18:22:39

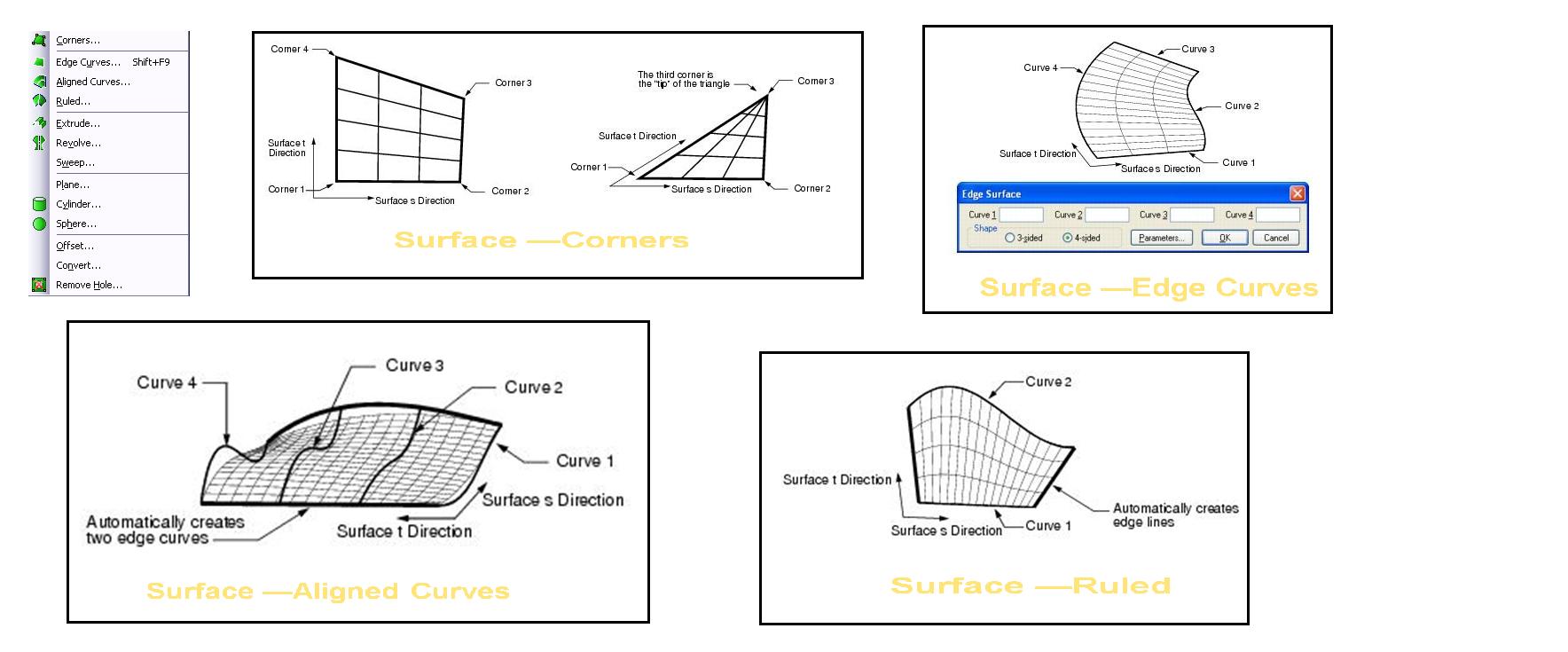

曲面菜单里面呢，第一个命令完全根据点来创建命令的，只能有三个点或者四个点。中间三个是已经有曲线的时候用的，Edge Curve是根据三条或四条封闭曲线创建一个曲面；Aligned Curves有点难创建，操作很简单，但是，选好曲线不容易，要求曲线的方向要一致，那么，怎么知道曲线的方向呢？按下快捷键F6，选择Tools and Views Style，看一下Options，在最下面选择Curve and Surface Accuracy，然后在右边看到Parametric Directions了吗？找到Show Curve Arrows，选中，点击OK，再看一下屏幕上你画的曲线吧！

Surface Ruled这个命令就相对简单了，那么，需要注意的是：1.只能有两条曲线，2.这两条曲线在同一个平面里就行了！

assassin_007 · 发表于 2007-11-8 18:33:54

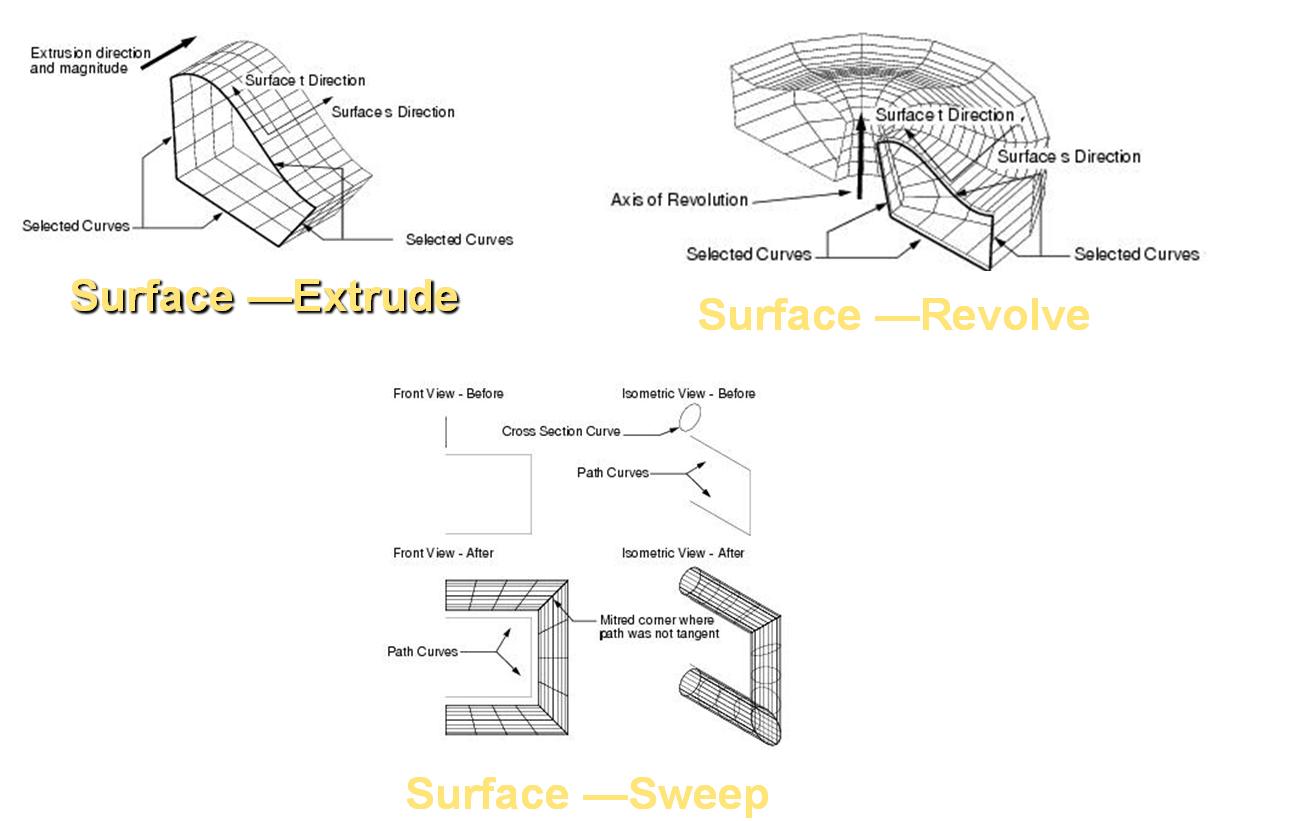

现在看再往下的三个命令，分别是拉伸，旋转和扫掠，这和CAD软件差不多了吧！

assassin_007 · 发表于 2007-11-8 18:45:04

再往下面三个命令：Plane，Cylinder，Sphere，是Parasolid内核里面定义好的三种基本的曲面。
那么，Plane命令呢，Femap会要求你先指定一个平面，当然了，默认的还是三个点创建的，然后呢，我们需要输入一个宽度，一个高度，换句话说，也就是X方向的长度和Y方向的长度。
Cylinder呢，就是圆柱面了，想想要把一个圆柱面直接放进去，该需要那些操作？对了，先确定圆心嘛，然后呢？确定一下轴线的方向，然后呢？给出半径就好了！注意啊，再输入半径的时候是可以创建圆台的外面的。
Sphere当然是球面了，也需要三步操作，确定球心？确定方向？球也是需要方向的！最后是半径。OK？
你能创建出来吗？

assassin_007 · 发表于 2007-11-8 18:48:57

今天就到这里吧，我有点事情，明天继续啊！还是希望大家多练习！

assassin_007 · 发表于 2007-11-9 19:07:19

曲面的最后三个命令：
Offset是偏移一个曲面，很容易的，选中曲面，OK，输入偏移值，Ok，看到了？
Convert是对Sketch用的，绘制完草图之后，使用这个命令就可以将其变为一个曲面了
RemoveHole就是删除一个孔。只能删除实体零件上的孔啊！

20010430 · 发表于 2007-11-12 20:50:54

楼主几天不来，甚是想念。

ybsyl0506 · 发表于 2007-11-12 23:24:38

提示: 作者被禁止或删除内容自动屏蔽

assassin_007 · 发表于 2007-11-12 23:43:37

十分抱歉这几天工作太忙了，没有上来给大家传递教程。
今天，我们继续Geometry的部分。
我们已经讲了Geometry的大部分内容了，不知道大家掌握的怎么样？
我们今天的主要内容是Solid的部分。

assassin_007 · 发表于 2007-11-12 23:47:58

在菜单Geometry下面，有两个和实体有关的菜单，一个是Volume，一个是Solid。在中英文辞典中，Volume是体积的意思，Solid是固体，立体的意思。那么，这两个菜单在这里都是创建一个3D的立体几何模型的意思。通常，我们在CAD软件里面叫实体。
可是，我们通常会发现Volume菜单下面的子菜单都是灰色的，不能用，这是为什么呢？
原因就是Femap采用了两个几何建模引擎，一个是Standard，一个是Parasolid。当使用Parasolid内核时，Volume菜单就是不可用的，如果使用Standard内核时，Volume菜单就是可用的，但是，Solid菜单是不可用的。也就是说，在使用Femap创建实体几何模型时，只能使用Volume或者Solid。

assassin_007 · 发表于 2007-11-12 23:49:02

那么，在哪里设置呢？聪明的你肯定猜出来了，是预配置菜单，不是吗？让我们找出来。
File-Preference-Geometry/Model，看到了吗？就和下面这个图是一样的。
http://file:///C:/DOCUME%7E1/ADMINI%7E1/LOCALS%7E1/Temp/moz-screenshot.jpg
