建好模的零件可在草图模式下,在零件平表面贴任意相片

cady · 发表于 2007-3-28 21:47:52

31楼的兄弟，椭圆肯定是可以定义尺寸的，而非强行固定
1.圆心与系统原点重合
2.标出长轴尺寸
3.最后标个短轴尺寸
一切OK

glorygl · 发表于 2007-3-31 22:39:24

我也没什么可以给大家说的，就在高手面前卖弄一个快捷键好了ｃｔｒｌ＋ｔａｂ可以在多个窗口之间转换，本人觉的很实用～～～～～～～～

wuzhijian · 发表于 2007-5-10 20:54:16

sw2007的工程图中常常不能正常显示剖视图中的螺纹线。最近发现，可以用在零件图中重建一次螺孔特征，便能正常显示了。
另外一个bug是：视图中常常有些轮廓线不显示，但近来发现有时用中键拖动一下图纸便可恢复显示，但不能保存，一保存就又不见了，只好直接打印。不过有的线条就是不给你显示，就只好现画了。
那位朋友还有高招，请多多指教。

wuzhijian · 发表于 2007-5-10 20:59:16

显示临时轴后，以两环的临时轴作同轴、两环面相切便可定位，环还可相对旋转。

xujiping · 发表于 2007-6-30 20:27:27

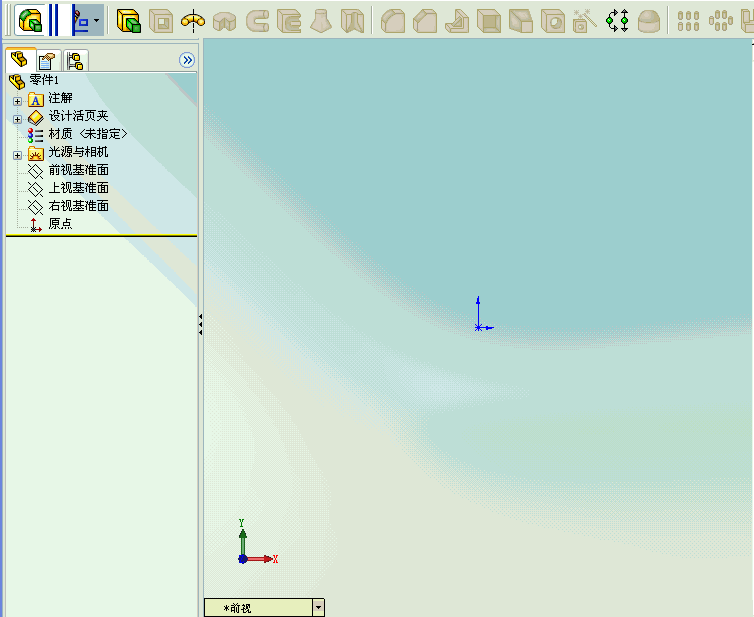

从别人那里学来的，拿出来和大家分享。

[ 本帖最后由 xujiping 于 2007-7-1 09:58 编辑 ]

fjl0570 · 发表于 2007-9-7 12:39:04

原帖由 peterpanpan 于 2006-10-27 19:35 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 u& u# y) |* K- x, H0 u6 ~7 [
请问大家在草图中怎样标注圆孤的孤长啊?
1 d/ X5 z! D9 C% w6 K7 n我实在不知道书上是怎么样标注的.

智能尺寸就可以啊,先用智能尺寸点击圆弧,出现角度标注,再点击圆弧的两个端点就可以了

wangzb_003 · 发表于 2007-9-23 11:34:00

我喜欢在CAD里画好再转到SW里.效果很好.特别太多的孔时.灵的!因为我感觉SW里画草图不如CAD方便.但转过来后孔多的话移动时要做成块.

szwh88 · 发表于 2007-10-5 12:02:34

我在平板上用冲压工具冲出一块凹陷的面，这块面上要开几个典型的转折凸舌，然而总是无法生成，请教各位大虾。谢谢！

Shelwin · 发表于 2007-10-18 01:55:29

原帖由 chinajim 于 2007-5-25 14:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( S" f7 z. B! n l5 g; t看看这个如何标?请教大家了

选项—〉文件属性—〉出详图—〉尺寸标注标准—〉选择标准为ANSI
然后标注的尺寸放在图形的左上或右上角就可以了

Shelwin · 发表于 2007-10-18 01:58:12

原帖由 hbszal 于 2006-12-15 17:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif. d- i8 Z# y# p
我想问一下,10楼那个用剪裁工具来延伸直线的方法怎么样用呀,能说说方法吗,谢了

剪裁工具—〉选择强力修剪类型
点住你要延伸的直线，移动鼠标，你可以看到红色的预览，停止鼠标移动松开或者捕捉到某一位置，就可以了

2050fzz · 发表于 2007-10-29 09:21:34

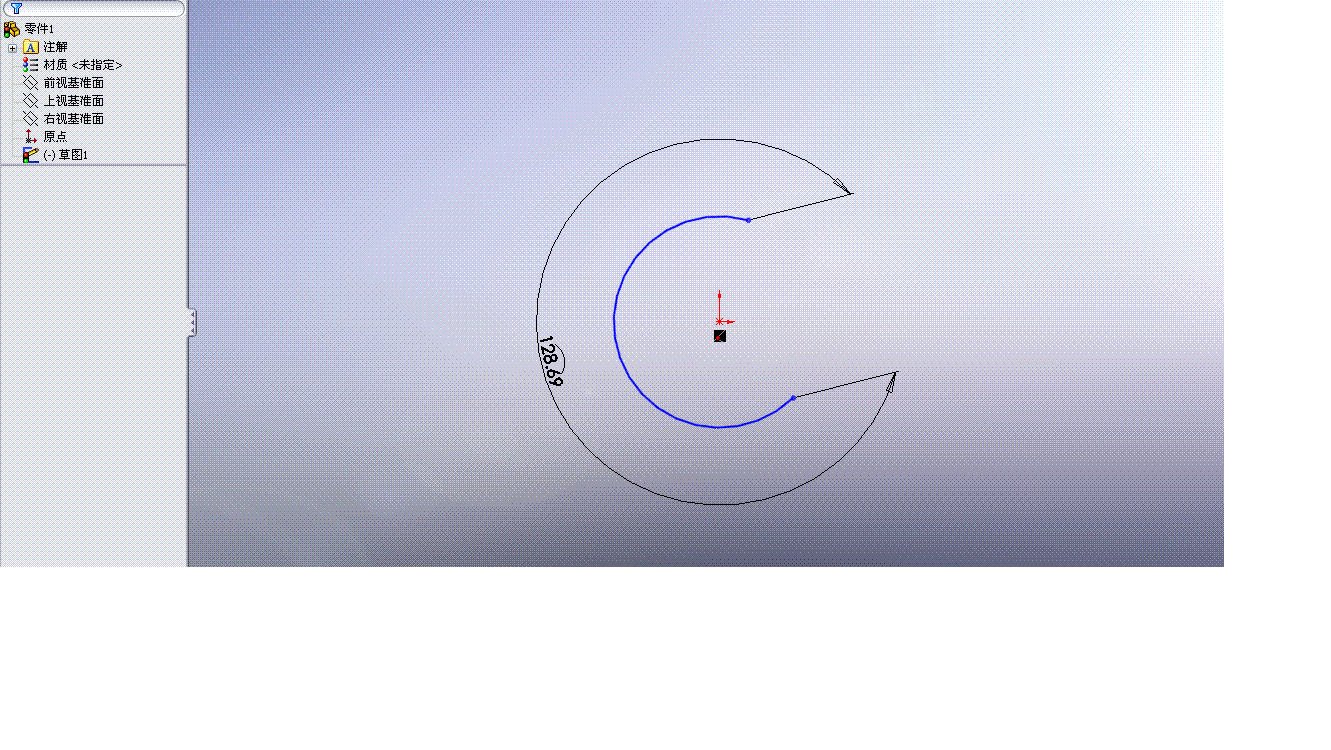

利用智能标注功能,先点击圆弧的两个端点,然后点击圆弧即可

[ 本帖最后由 2050fzz 于 2007-10-29 09:23 编辑 ]

2050fzz · 发表于 2007-10-29 09:31:36

那样的标注形式,是在工具--选项---文件属性的标注形式中设置的.

229048778 · 发表于 2007-11-17 15:16:06

可以用方程式啊,假设在草图里的三条线,画好线后再标出尺寸,再"工具-----方程式",选择"添加"按钮,
在跳出的方程式对话框里点击输入框,再分别点击三条线的尺寸,并用+号隔开,如"尺寸1尺寸2尺寸3"变成"尺寸1+尺寸2+尺寸3"再输入"=?","?"表示你所要的总长,保存方程式并应用就可以了

229048778 · 发表于 2007-11-17 15:28:56

先做一个辅助平面,在辅助平面绘制草图,打孔穿过曲面就可以了,

229048778 · 发表于 2007-11-17 15:39:19

以尺寸链的形式标注,选择尺寸标注命令后,在操作窗口内点右键,会出现"更多尺寸,选择会右显出倒角尺寸,水平尺寸链,竖直尺寸链等,选择你要的尺寸链,再点选基准线(或点),再分别点要标注的线(或点),就会以尺寸链的形式生成多个尺寸

zxjkyx · 发表于 2007-11-21 23:08:55

原帖由 killy 于 2007-4-28 17:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& `2 [ T- ~( g5 X+ N+ s) ^要是SW也能像PROE一样自动标上一些尺寸就好了。

习惯而已，用熟练了你会发现他是一个很大的优点
这是sw一个参数化功能，草图不用完全定义。

zimo · 发表于 2007-11-23 15:18:45

举例说明：

1、在原点画圆，圆外画矩形；
http://www.3dportal.cn/discuz/images/swdl/attachimg.gif http://www.3dportal.cn/discuz/attachments/month_0711/20071123_3816a80650460922c818LtL7CspbppvV.jpg

2、选中圆心点，右键-完全定义草图；
http://www.3dportal.cn/discuz/images/swdl/attachimg.gif http://www.3dportal.cn/discuz/attachments/month_0711/20071123_37bc0f474d590d34509ffibALRLBEUeN.jpg

3、确认后，系统自动完全定义草图；
http://www.3dportal.cn/discuz/images/swdl/attachimg.gif http://www.3dportal.cn/discuz/attachments/month_0711/20071123_e980a9263d63878a6133YdRYfaOBXG6S.jpg

4、当然，系统自动标注的尺寸需要进行调整才能满足我们需要。
http://www.3dportal.cn/discuz/images/swdl/attachimg.gif http://www.3dportal.cn/discuz/attachments/month_0711/20071123_85737ec9d781bf8711bdeoIW7tuvuNQz.jpg

这样就OK了！

wqf827 · 发表于 2007-11-30 10:41:10

以下是引用47楼提点建议：可否多发点快捷键的使用。
可以在工具栏,选项栏里设置的.

zimo · 发表于 2007-11-30 14:19:10

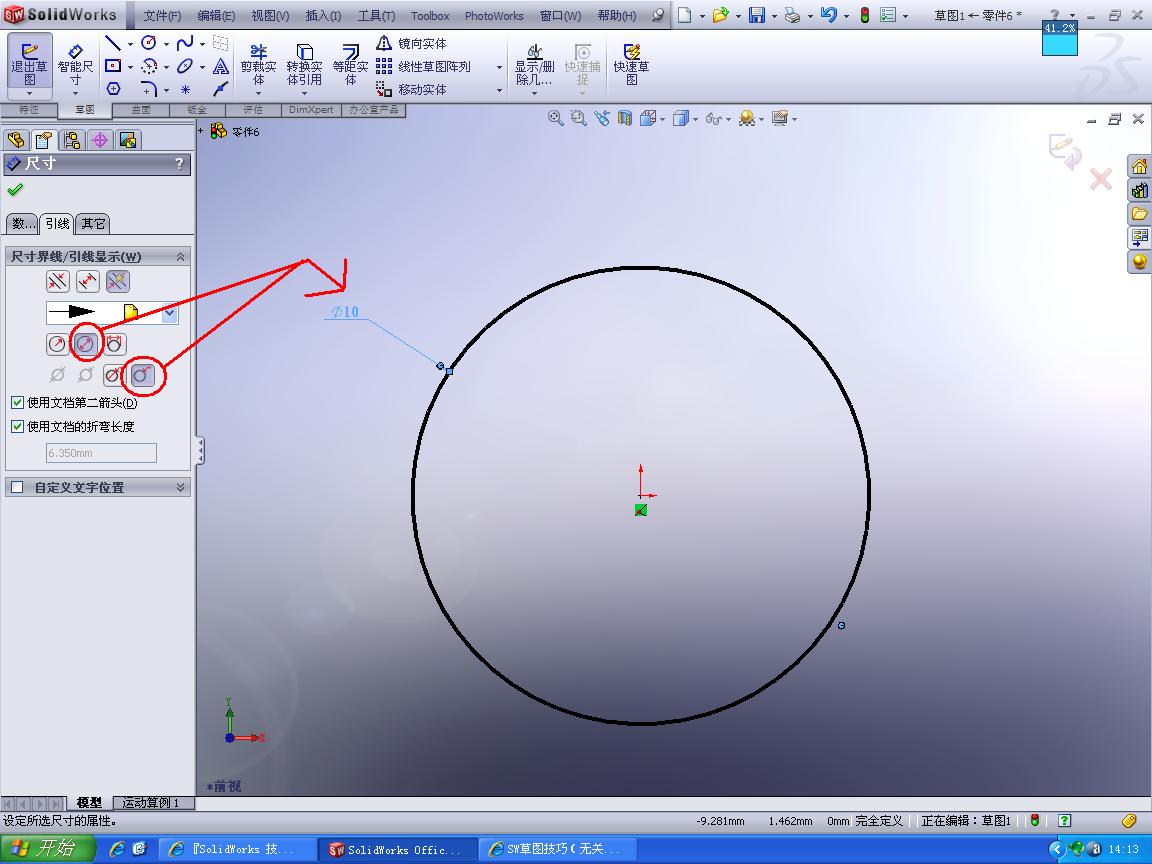

原帖由 chinajim 于 2007-5-25 14:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ _; j0 q$ v c2 W1 M: C看看这个如何标?请教大家了

这个不是问题，只是标注形式的选择而已，下图是我在2008中实现的。

kevincumt666 · 发表于 2007-12-1 23:06:38

用剪裁工具延伸直线方法：
先点剪裁工具，在左边FeatureManager里选“边角”选项，先点选其中一条要延伸的直线，再点另一条直线，两条直线就会延伸到相交处。

sailor005_ · 发表于 2008-1-8 18:48:38

知道30楼是怎么很画的了
原来是动态镜像当时试了好久
不知小小男孩儿是什么版本
看上去分不出静动态……

wangtxj · 发表于 2008-1-13 19:44:53

30楼用的是动态镜像命令（SW2007）

czmjs · 发表于 2008-2-21 12:43:38

草图绘制完成后，要保存并退出的话，可以不必点击右上角的图标，直接在空白处双击就行了。

philyu · 发表于 2008-3-15 14:06:26

原帖由 yuanly 于 2007-9-24 15:13 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ v2 ?: j% Y( w0 o' i
我都快气晕了
! P, e5 h# Q; ]- w9 j5 T) }+ {: C以前明明可以用这个功能现在不知道怎么老是不成功4 O" D/ M- a# z1 A
把CAD中的草图复抽制到SW草图里就变成了整张图了线型都不在了!

你这个问题我遇到过，就是版本问题
你的SW版本很新，而CAD版本过高，建议换个低点的就可以了
我用的SW2007，CAD2007不行，而用SW2007，CAD2004就可以了
