这个图怎么用sw画成三维的？

shuilinyu · 发表于 2005-10-15 22:49:00

这只是图纸读图的问题，图纸表达的就是我画的那个实体。我不认为我画错了！什么样的图纸对应什么样的实体

linqiao1 · 发表于 2005-10-16 16:33:00

[em01][em01]

hf8549 · 发表于 2005-10-16 17:14:00

倒居然是2006装了再看吧大家都是来学习的何必吵呢

jason7701 · 发表于 2005-10-17 17:14:00

哈哈什么时候我把东西扫描上来看吧

艾艾奥里斯 · 发表于 2005-10-19 19:10:00

圆柱正截面上的一个相切圆投影到圆柱的一个斜截面上，然后放样到一个斜率小一点的截面交线上不知道我说的对不对。

xuwenhua · 发表于 2005-10-20 17:53:00

http://www.3dportal.cn/attach/20 ... 510201753233749.bmp

fjl1978 · 发表于 2005-10-21 10:54:00

   前几次因为SW05和06共存于一个系统没有成功，所以一直没有机会研究xuwenhua 的源文件，今天终于成功了。
   想SW05和06共存却没有成功的朋友可以联系我。
   下面接着讨论问题。

[此贴子已经被作者于2005-10-21 11:08:43编辑过]

fjl1978 · 发表于 2005-10-21 10:55:00

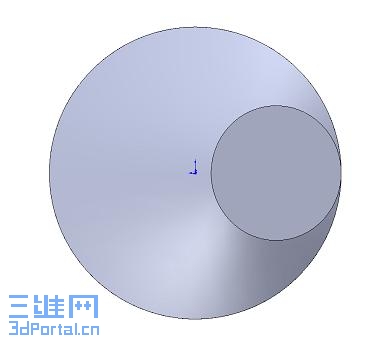

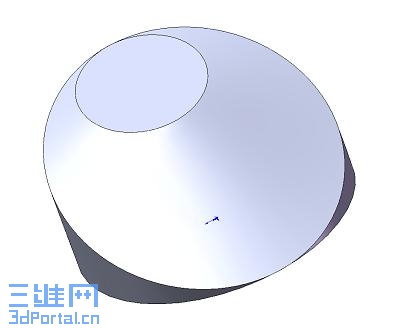

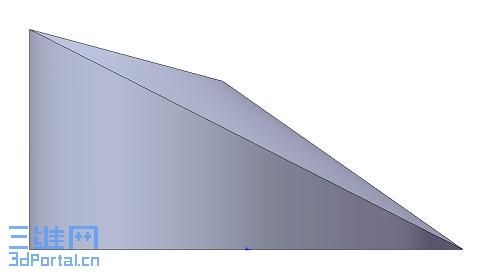

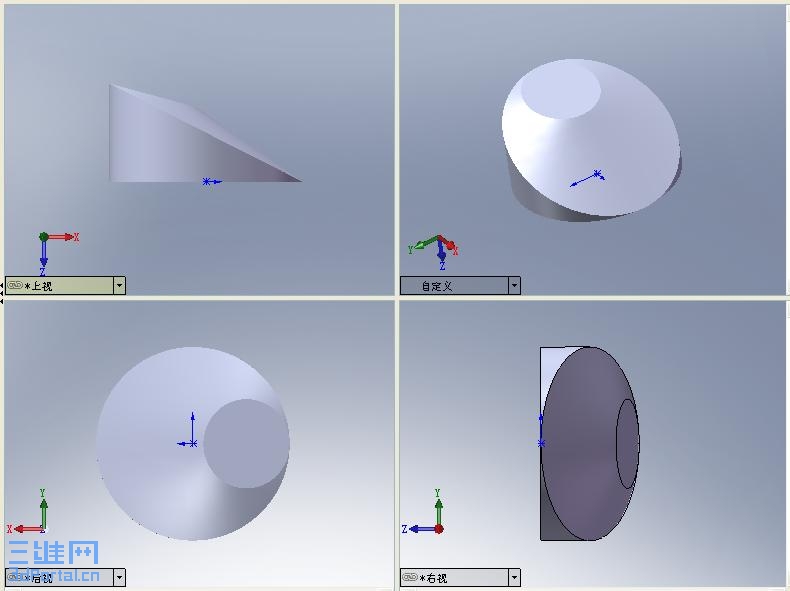

先上图片http://www.3dportal.cn/attach/2005-10/fjl19782005102110561121529.jpg

[此贴子已经被作者于2005-10-21 10:56:14编辑过]

fjl1978 · 发表于 2005-10-21 11:06:00

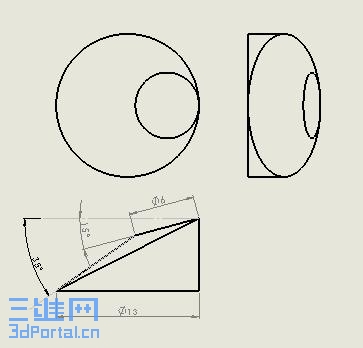

下面来讨论问题：我们先假设XUWENHUA的Part文件是正确的，那么： 1.楼主的图少了一根线，应该没什么异议了，至于这根线的重要性，大家自己看吧。 2.我曾指出过原图投影方向错误，但可惜认可的人不多，我现在这张图是在SW里导出的，方向应该不会错吧。 3.原图椭圆标注少了一个尺寸，而且其中一个标成Φ6，毫无疑问是错的。 4.“2.87”这个尺寸本来是不能标的，我标的目的是想说明这里不是“3.5”，楼主的“3.5”这个尺寸本来就不应该标，而且数字也是错的。暂时只有这些，欢迎大家讨论。

人还可以 · 发表于 2005-10-21 15:10:00

以下是引用fjl1978在2005-10-21 11:06:25的发言：
   下面来讨论问题：
   我们先假设XUWENHUA的Part文件是正确的，那么：
   1.楼主的图少了一根线，应该没什么异议了，至于这根线的重要性，大家自己看吧。
   2.我曾指出过原图投影方向错误，但可惜认可的人不多，我现在这张图是在SW里导出的，方向应该不会错吧。
   3.原图椭圆标注少了一个尺寸，而且其中一个标成Φ6，毫无疑问是错的。
   4.“2.87”这个尺寸本来是不能标的，我标的目的是想说明这里不是“3.5”，楼主的“3.5”这个尺寸本来就不应该标，而且数字也是错的。
   暂时只有这些，欢迎大家讨论。
正解!我也画出来了

[此贴子已经被作者于2005-10-21 16:12:01编辑过]

shuilinyu · 发表于 2005-10-21 19:19:00

图纸不对那画出来的实体肯定不对了

ppowa · 发表于 2005-10-21 20:31:00

总的来说，图纸错误很多！

jason7701 · 发表于 2005-10-21 22:46:00

以下是引用fjl1978在2005-10-21 11:06:25的发言：
   下面来讨论问题：
   我们先假设XUWENHUA的Part文件是正确的，那么：
   1.楼主的图少了一根线，应该没什么异议了，至于这根线的重要性，大家自己看吧。
   2.我曾指出过原图投影方向错误，但可惜认可的人不多，我现在这张图是在SW里导出的，方向应该不会错吧。
   3.原图椭圆标注少了一个尺寸，而且其中一个标成Φ6，毫无疑问是错的。
   4.“2.87”这个尺寸本来是不能标的，我标的目的是想说明这里不是“3.5”，楼主的“3.5”这个尺寸本来就不应该标，而且数字也是错的。
   暂时只有这些，欢迎大家讨论。
你说的不错，这个3。5的数据我画下来也觉得是不对的实际画出来是3.6，但是画法绝对不是什么放羊。付上文件http://www.3dportal.cn/attach/down.php?id=85919

fjl1978 · 发表于 2005-10-22 09:17:00

以下是引用jason7701在2005-10-21 22:46:20的发言：
你说的不错，这个3。5的数据我画下来也觉得是不对的实际画出来是3.6，但是画法绝对不是什么放羊。付上文件http://www.3dportal.cn/attach/down.php?id=85919

你画的我也看了，你和XUWENHUA的建模思路完全不一样的，画出来的实体也是不一样的。如果他的是正解，是可以用放样的，而按你那个思路放样是不行的。
没见过实物，不知道哪个是正确，也许从实用角度来说，相差一点根本不影响使用，但从软件的使用来说，正确的结果只有一个，谁画的和实物一样，谁就正确。

jason7701 · 发表于 2005-10-22 16:26:00

是吗那XUWENHUA的那个建模思路,能不能放个用SW2005画一个传上来研究研究,,谢谢啦[em05]

fjl1978 · 发表于 2005-10-24 08:35:00

以下是引用jason7701在2005-10-22 16:26:38的发言：是吗那XUWENHUA的那个建模思路,能不能放个用SW2005画一个传上来研究研究,,谢谢啦[em05] 我不知道怎样反06转成05，只好照着用05画了一个。http://www.3dportal.cn/attach/down.php?id=86608

[此贴子已经被作者于2005-10-24 8:36:08编辑过]

jason7701 · 发表于 2005-10-24 21:20:00

谢谢了，向你学习^_^

xufei78912 · 发表于 2005-11-8 11:42:00

哈哈，高手制图啊！

zk0533 · 发表于 2006-12-5 12:50:19

如果6楼的是对的话，其实很简单，只是一个放样而已。但我觉得6楼的比楼主的多了两根线，应该是不对的。

fspada · 发表于 2006-12-9 16:51:35

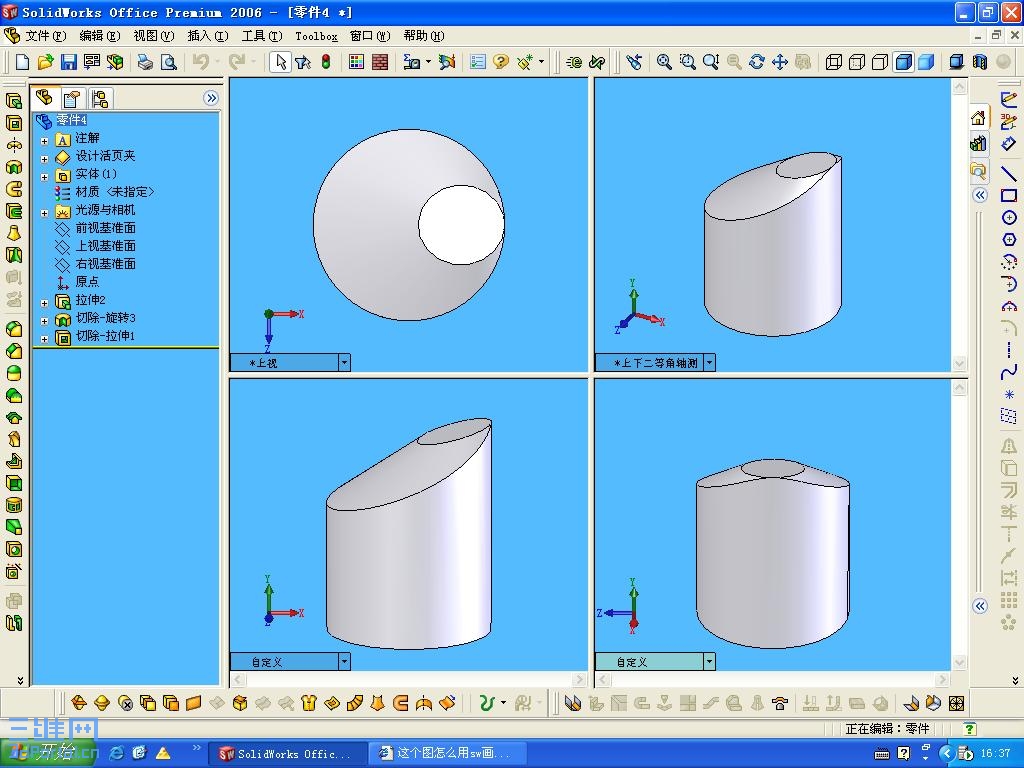

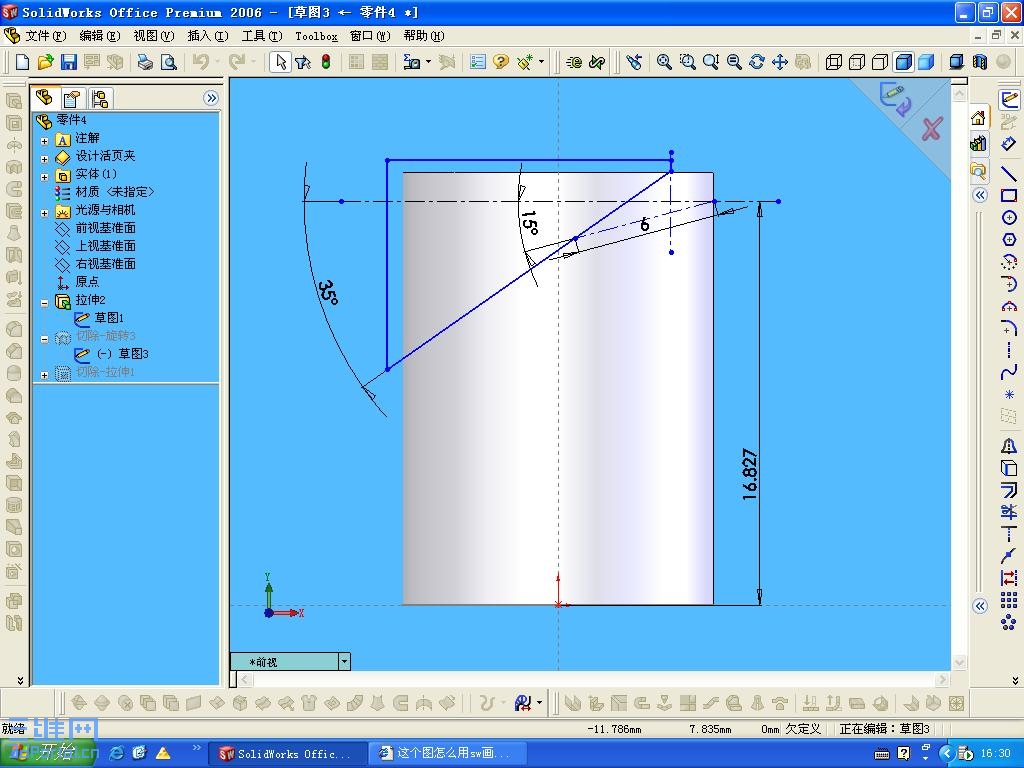

楼主的图有挑战性，根据图纸尺寸，我的制图思路如下图，我抱着完成老师佈置作业的态度去做，做得不对的请指正学生。

xuhongejo · 发表于 2006-12-10 13:51:45

图纸画错了，就应该任人想象了，只要符合错图尺寸的都是对的。
