SW草图技巧（已整理，无关回复，不得跟帖，违者严惩）

guoquanfeng · 发表于 2008-3-18 22:26:23

较灵活的运用等距草图的命令，会使效率成倍提高，诸位楼主可体会，有时间我做个专题出来

hux0730 · 发表于 2008-3-21 12:40:15

注明：我是从icax论坛上下载下来的

hux0730 · 发表于 2008-3-21 12:59:31

看到各位这么热烈，也献出一个调整样条曲线的方法。

平常样条曲线要不使用型值点、要不是用控标什么的来调整，我这使用的是用相切直线来调整它的形状。
别看不起眼，在有时候相当有用。

请大家鉴赏。

hux0730 · 发表于 2008-4-2 15:25:39

原帖由 succeed 于 2008-3-30 22:05 发表 http://www.3dportal.cn/discuz/images/common/back.gif# Q3 t; A1 d: m: n
给大家分享我的经验：
" O7 @# Q* R; m9 e$ uAuto CAD画平面图比较方便，可以直接把CAD里面的图形粘贴到SW草图里。很好用的！
+ z/ \# M# s- }! M: G+ o0 @
9 c% [# x9 J7 C7 q8 a& T2 H请问如何操作？谢了！！！

CAD中Ctrl+C，到sw的草图当中Ctrl+V就可以。

[ 本帖最后由 hux0730 于 2008-4-2 15:27 编辑 ]

游戏鱼 · 发表于 2008-4-10 21:44:53

原帖由 succeed 于 2008-3-30 22:05 发表 http://www.3dportal.cn/discuz/images/common/back.gif& d4 n# a- r) `, G; j) w/ Q; j

3 P/ C3 S6 \. I& E8 K请问如何操作？谢了！！！

点“插入—DXF/DWG...“ 选择要插入的平面再选择DXF或DWG文件

三水河 · 发表于 2008-5-24 14:54:00

原帖由 hbszal 于 2006-12-15 17:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( K% e" r" V0 Q$ [" H# p我想问一下,10楼那个用剪裁工具来延伸直线的方法怎么样用呀,能说说方法吗,谢了

是呀，我也试了，没法延伸，能不能告诉咋整的，谢谢

CADGUY · 发表于 2008-6-2 04:04:43

原帖由 xiaweir1 于 2008-4-2 11:45 发表 http://www.3dportal.cn/discuz/images/common/back.gif |+ A4 B/ e4 t( F, ? c7 Z$ E3 t
谁知道ｔｏｏｌＢＯＸ怎么加载

选"工具(TOOL)" ---- "加载(ADD IN)", 然后从跳出的窗口中选TOOLBOX.

CADGUY · 发表于 2008-6-2 04:10:35

原帖由 yondginf 于 2008-5-5 09:46 发表 http://www.3dportal.cn/discuz/images/common/back.gif- ^" `5 P% I0 ^+ m' L$ h
谁能告诉我3D草图什么画？

点击"帮助(HELP)", 选"在线教程(ONLINE TUTORIALS)", 可以找最基本的3D草图练习.

254498802 · 发表于 2008-6-8 20:40:43

原帖由 三水河 于 2008-5-24 14:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif( i* `# ?) S- k z

" C& Q* A J; Y是呀，我也试了，没法延伸，能不能告诉咋整的，谢谢

在那个裁剪然后点那个边角

zz435 · 发表于 2008-7-11 15:26:44

原帖由 qiaodonghua 于 2008-7-8 16:43 发表 http://www.3dportal.cn/discuz/images/common/back.gif
# N& w. S9 X" ]' b+ Xsolidworks 装配中,用镜向零件和阵列零件功能后,这些零件还是没有约束的,一拖就动,有的装配体上有几十个相同的零件,难道要一个个去约束吗?

镜像没有，但阵列有。

chz627375 · 发表于 2008-7-18 18:19:53

原帖由 sxw68 于 2006-8-1 21:35 发表 http://www.3dportal.cn/discuz/images/common/back.gif
! c0 N' O8 T# _! y& v真的不错，我从1楼看到最后，深感平面是立体的基础，所以也来凑个热闹，发个关于椭圆的定义：# H% }8 K$ C5 ^- j$ Z
由于椭圆无法标注尺寸（至少我还不知道），就利用属性和几何关系来定义。

标注椭圆的长短轴就可以定义了。

wuzhijian · 发表于 2008-7-28 18:18:47

4、15楼画的长孔，用两侧等距加盖命令较好定位。
16楼的矩形画法，在08版中也被定心矩形命令取代了。

aaawww · 发表于 2008-7-30 09:49:13

原帖由 chz627375 于 2008-7-18 18:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 h% }) W3 P8 K9 k2 S6 v& l9 d7 H B: x

% ?; j4 m' n2 m9 H
4 ]) s4 W% y. c: V标注椭圆的长短轴就可以定义了。

一般还要加上长短轴的方位

stm1949 · 发表于 2008-7-31 11:59:35

原帖由 gneful 于 2004-2-3 21:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 z# g7 p- H+ I在 SW 里也能画正弦曲线
5 V0 `7 G5 w% D0 J* `- i- Z9 V! `3 F" k+ x( L( ~+ @; D& h0 i. Z

. }' z$ F- V! q' i2 B1 m（原先是在论坛中的技术讨论，后由闷人发扬光大。成为超经典的实例——闷麻花）
+ N6 {* x. B: P# L0 j0 V8 }: w, n: J4 R
http://www.3dportal.cn/attach/2004-2/200423215025820.gif

这个正好解决我的问题，谢谢啦

mjyshoety · 发表于 2008-8-22 14:20:00

原帖由 sxbd1974 于 2007-12-24 21:39 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ F- x, P+ I! J9 h2 n2 \" a; m$ G. Q9 t& n
朋友，我很想知道你这功能是如何做的，我为什么选不中对称符号呢？中心线不出现对称符号

点完中线后得点动态镜像才可以实现的

wangeng · 发表于 2008-9-3 16:38:43

SW中绘直线或中心线时按住鼠标不放并拖动只绘制单段线段，拖动鼠标时松开鼠标键绘制的是连续的线段。

http://www.btpenghe.com/000.gif
除尘器除尘设备布袋除尘器脱硫除尘器滤筒除尘器静电除尘器旋风除尘器湿式除尘器

river-rock · 发表于 2008-9-10 12:21:05

原帖由 稻草人 于 2004-2-5 14:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif* A2 V8 t4 F8 h. Z; ^; K5 l
再来一个：
0 D/ J. R+ L8 M
, f& f1 Q; ~8 v8 t
1 s" P+ Y0 r3 G3 N7 j剪切工具的“延伸”功能。- [( U a) T* k$ l. l/ Q" L3 G
. e( u- B& I/ P" |
http://www.3dportal.cn/attach/2004-2/20042514143957.gif

请问如何实现，我总是做不了

yjf8828 · 发表于 2008-9-10 20:15:21

你可以用“工具”——“草图工具”——“动态镜像”

198032ww · 发表于 2008-9-22 22:48:29

工具→选项→系统选项→颜色→颜色方案设置→顶部渐变颜色→更改→底部渐变颜色→更改→背景颜色→渐变

yuqz · 发表于 2008-9-26 10:03:22

原帖由 gneful 于 2004-2-3 21:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( `( `6 F; K' j" N& N' q: R4. 这样画键槽是不是很方便，连相切关系都自动加上了。
4 i! q- B$ Z+ }- i& O2 e2 L c9 M; O, d: y) F# t7 o1 i* T

& L4 w* x8 L7 \% U& Y! r8 ~* zhttp://www.3dportal.cn/attach/2004-2/200423213057289.gif

这个尝试是很多次，也没有画出来，能否描述一下操作的过程？

xiaolinj · 发表于 2008-10-9 10:58:26

在选项-系统选项-颜色-颜色方案

shifan2006 · 发表于 2008-10-25 18:12:07

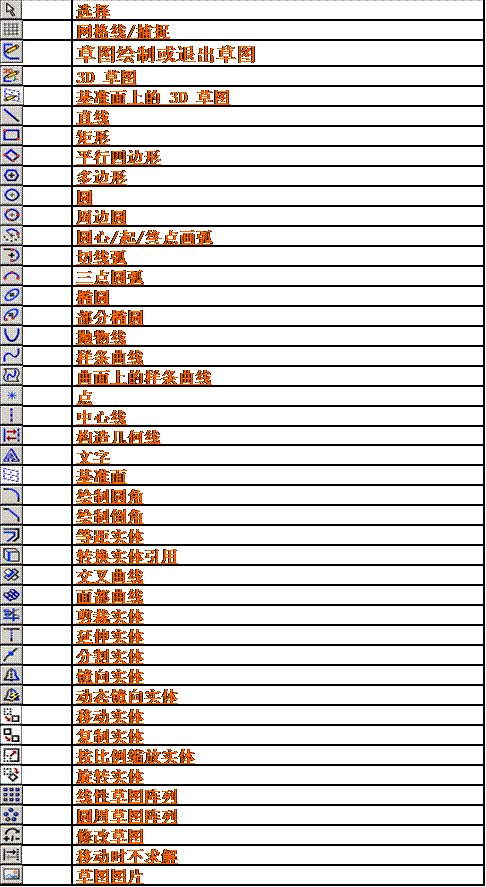

solidworks2007草图绘制命令集

zhanlong · 发表于 2008-11-6 19:18:05

这个在选项里可以设置尺寸线的类型，或者右单击尺寸，在属性里改显示类型即可，如果是08或者09，在属性窗口就可以改，如上

:)

zhanlong · 发表于 2008-11-6 19:19:38

可以用其他的视频抓屏软件，用sw中的录像功能:也可以，

:) :)

zhanlong · 发表于 2008-11-6 19:21:40

实际上，我觉得捕捉功能都没有什么用，利用左右选，和交叉选效果更好，个人认为

:)
