我为德国企业设计的自动定心加紧装置，附工程图和三维模型，还有 PDF 文档

hongheh · 发表于 2009-10-13 15:07:19

楼主糊弄老外啊.

omgs2006 · 发表于 2009-10-13 18:51:22

等分下載...

djy20 · 发表于 2009-12-8 00:55:31

沒看過頂心夾具的圖
下載看看
謝謝樓主的資料

HF小钢炮 · 发表于 2009-12-8 07:45:05

谢谢楼主共享

lvy273 · 发表于 2009-12-8 13:57:07

谢谢楼主的共享精神。

zhuliyuan · 发表于 2009-12-10 17:34:17

楼主还是蛮厉害的，原来大致看懂了

niuyiba · 发表于 2009-12-10 20:35:41

楼主支持你

moyfly · 发表于 2009-12-10 20:52:15

学习一下,谢谢楼主

wuo3721 · 发表于 2009-12-11 13:30:56

看看，感谢楼主。

:lol:

userone123 · 发表于 2009-12-11 14:27:25

好好学习学习,谢谢楼主

庐山俊秀 · 发表于 2009-12-11 15:07:52

实际的列子是最好的教材！

段旭 · 发表于 2009-12-14 09:51:06

顶下，太有用了

langzhi1234 · 发表于 2009-12-14 15:38:02

下下为学习一下

xchj81 · 发表于 2009-12-14 19:48:01

好东西，收藏了

zhaogangpeter · 发表于 2009-12-18 00:37:58

楼主加油啊，干过德国人，中国加油

xuyaolubiao · 发表于 2009-12-18 15:04:34

谢谢了。下来看看

huyuzhou2005 · 发表于 2009-12-18 17:32:19

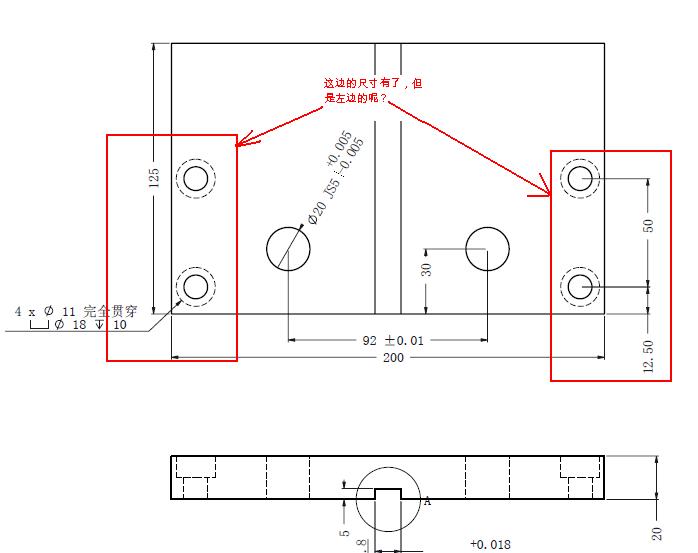

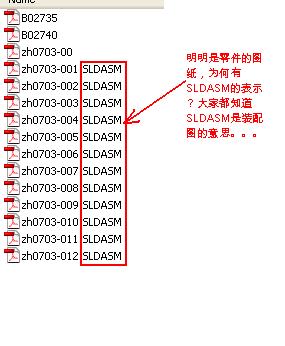

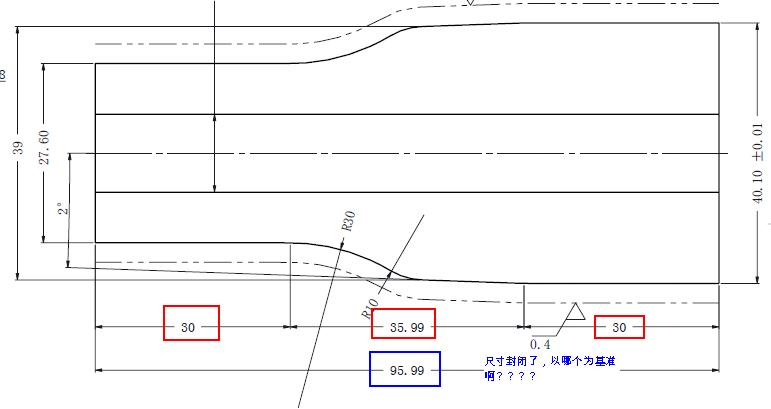

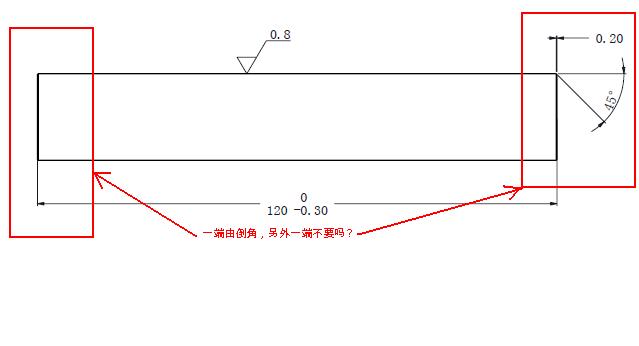

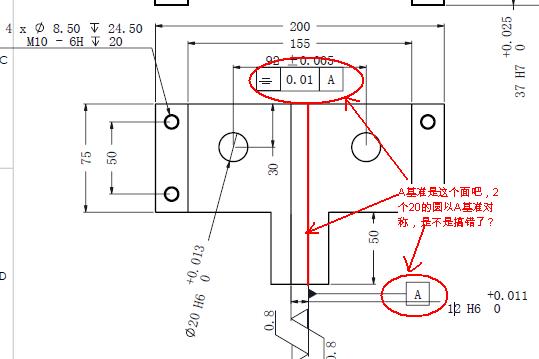

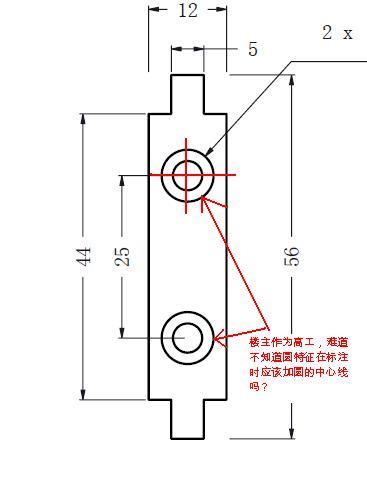

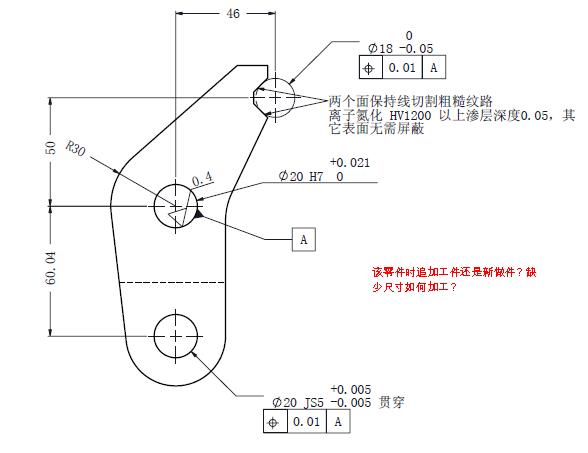

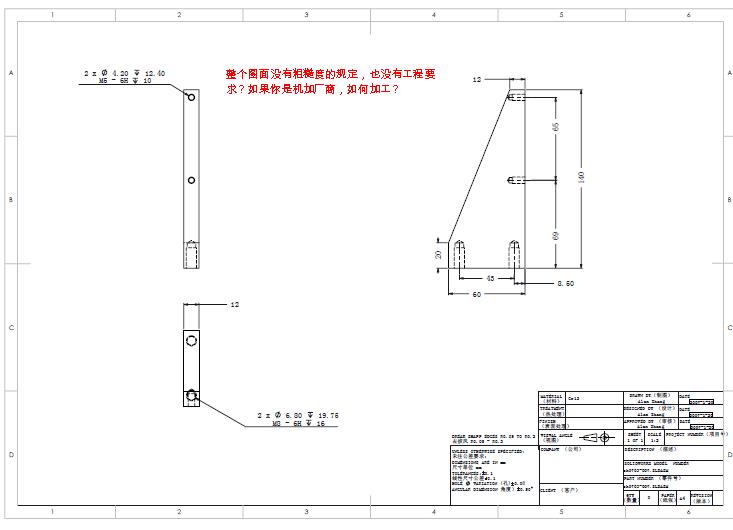

关于你设计的德国的夹具，我看了PDF工程图，发现问题如下，请解释一下，谢了。。。

huyuzhou2005 · 发表于 2009-12-18 17:34:35

真的是糊弄老外啊。。。

yahion · 发表于 2009-12-18 18:38:00

向你学习了。。。。

binfenilove · 发表于 2009-12-18 20:40:11

好东西学习一下。感谢楼主共享。

kld008sw · 发表于 2009-12-18 21:26:19

谢谢楼主分享！下来学习。

yuxd2008 · 发表于 2009-12-19 07:53:02

楼主知识渊博！

alan802008 · 发表于 2009-12-19 12:57:09

原帖由 huyuzhou2005 于 2009-12-18 17:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 i9 e. q$ h- u2 A* C! n7 n关于你设计的德国的夹具，我看了PDF工程图，发现问题如下，请解释一下，谢了。。。

首先非常感谢您提出的宝贵意见，本人很诚恳的表示接受，谢谢你！

1、关于对称问题是指尺寸的中心基准两边偏差量。
2、零件后缀名为本人懒惰，电脑自动生成没有消除。
3、缺少尺寸的为提供电子档线切割加工。
4、本人疏忽，我的模板设定为不标注中心线，因为有时尺寸多，图纸只能用A4纸打印（很多现实原因），所以简单图纸就没有标注了，保证能够正确加工就好了。
5、因为非标设备，加工周期短，设计和出图尽量简单，缩短制造周期，所以要固定加工供应商，协商图纸标注的一些特殊要求和习惯。，我和供应商约定，
a、外观一定要漂亮，所以除非有高要求，否则，能够上磨床的面一定要磨床见光，不要标注。
b、图纸对称面只要标注一边的尺寸，你一边不要标注。
c、垂直度一律达到0.1/300mm。
d、螺纹孔全部要在0.1位置度，且不得手工加工螺纹，要求在机床上钻孔同时用设备攻牙。
e、未注明的所有棱角均倒角0.3以下。且不论倒角或倒圆，不论大小都要用设备完成，不可以用手工那锉刀或其它工具倒角。
..........
这样的加工成本会高一点，但是装配的时间可以节约很多，实际总体成本会低很多（非标设备很怕加工问题修修改改浪费时间），而且外观漂亮。现在国外做非标设备的基本上都是这个模式，节省设计时间和装配时间，减低装配难度才是最省钱的。

huyuzhou2005 · 发表于 2009-12-19 13:25:25

原帖由 alan802008 于 2009-12-19 12:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- U, x# i: |8 }4 G6 {) v7 L% M0 N
+ t( a' S0 ]" B4 N" x! T" C# s4 h% ^
首先非常感谢您提出的宝贵意见，本人很诚恳的表示接受，谢谢你！
i( B2 U: a( Q+ C5 V% G1 E4 C6 B z; s, k- |0 U( C; Q
1、关于对称问题是指尺寸的中心基准两边偏差量。' y% z( q" s5 c% a8 j0 @
2、零件后缀名为本人懒惰，电脑自动生成没有消除。7 i* t( k8 c: V4 @6 V. R# I! A
3、缺少尺寸的为提供电子档线切割加工。 ...

谢谢你的回复！

但是觉得你的解释还是有些牵强。
因为不管如何，一旦你设计图纸完成后，图纸和设计者本人是完全脱离的，图纸就可以完全表达清楚所有的要求，不管是哪个机加工厂商，拿到图纸都可以正确加工，而不需要你设计者本人再去给机加工厂商做任何的解释和说明。

毕竟图纸是一种规范的，正式的文件，所有的图纸细节都是需要考虑，而且是必须非常严谨的。

之前就行业内就有一句话：看设计者技术高不高，看看设计者设计的工程图就知道了，工程图反应的就是设计者的水平。

alan802008 · 发表于 2009-12-19 23:04:04

回楼上，图纸是用来加工的，你如果是老板就会知道区别的，快速反应，适应需求，只有最快的作出正确的产品才是最重要的。
