[原创] MDESIGN 进行齿轮修形优化

[复制链接]
发表于 2011-1-14 19:35:29 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
( K9 Q8 D# g8 S0 f8 d
                                                . J8 U2 z: r0 X! n9 L
MDESIGN 是由德国德累斯顿大学开发的一套圆柱齿轮、行星齿轮优化,齿轮箱整体计算,以及高强度螺栓设计等一系列软件。今天给介绍一下利用MDESIGN lvr模块进行圆柱齿轮啮合分析,修形优化。
2 D1 P1 w% e* ]. [% H过去传统的设计齿轮,都是基于ISO6336的标准进行计算,在做初始设计的时候很难考虑齿轮真实的啮合情况,比如轴的弯曲,轴承的油隙,轴系的布置等等。MDESIGN在设计齿轮的时候充分考虑了这些情况,基于有限元理论,准确模拟齿轮间的接触情况,做到精确设计。现以一主减速装置进行举例说明。

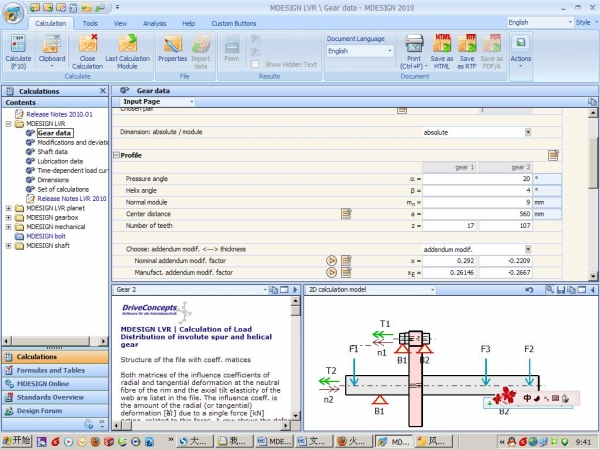

/ o* r' O2 @! e( _% I( {这一对齿轮传动比达到6以上,主轴上受到多个附加载荷,而且载荷非常大,直接影响到轴的变形和齿轮啮合。通过参数输入,建立此轴系,如图1所示。) H+ o) M! T0 ~7 @/ |# X
http://www.gearbbs.com/data/attachment/forum/201101/14/102633tavaxv7a339n3xp7.jpg.thumb.jpg9 小时前 上传5 |, ^  \$ m- i: V5 k2 j4 {
下载附件 (155.24 KB)0 \/ Z$ @  x- ]+ g3 }7 R, y: d) z3 i

( \" C& c' _* l( L( _" t1 W1 ?2 W+ ?3 R: p' \3 \- e
) |, U% M+ C7 k4 j

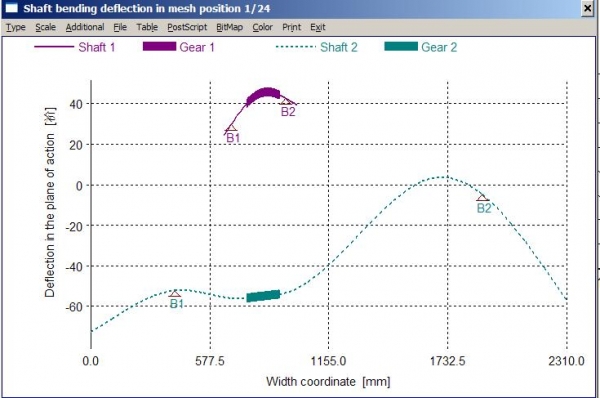

4 {+ M9 H7 b+ M  ^" P: G% P4 \0 w建模完成后,进行啮合计算分析,一般要通过接触应力分布图、传递误差,振动频谱,轴弯曲状态等等来评价齿轮啮合的质量。如图2为轴弯曲图。
* q! Q8 \4 c7 f2 x/ L% P7 z2 vhttp://www.gearbbs.com/data/attachment/forum/201101/14/102635i5522nxd2dzwn75x.jpg.thumb.jpg9 小时前 上传
: e8 @* B, W1 F9 z7 \9 L下载附件 (49.88 KB)
+ \, M7 |5 `+ K; y+ p
. n* `- C, x  w; ~# q7 Z3 O- c8 B
( Q- Q7 R% \6 ^
7 c$ [) f5 X8 e# i! O1 f/ C) Z- p) s" N1 _7 P5 v! i" o

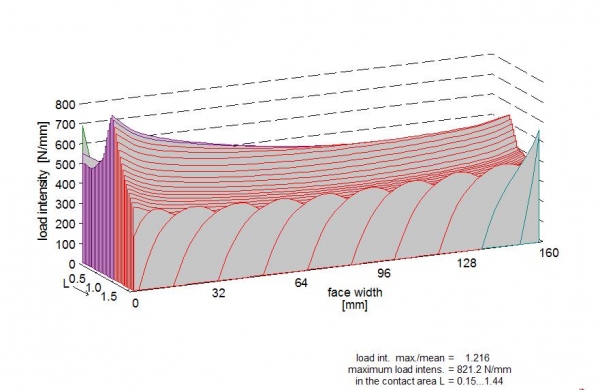

现通过应力分布来进行修形前后对比。图3为修形前的接触分布图,载荷分布系数为1.216。% h$ W9 }$ |4 O% ^
; N/ M1 I' x! F  v* f
http://www.gearbbs.com/data/attachment/forum/201101/14/102636n8x4k9nk9kn8kkjc.jpg.thumb.jpg9 小时前 上传
, g$ }  Y# N( S" R7 E  f# c3 @下载附件 (66.98 KB)
* o% G3 x: n- O9 C$ O
3 E8 ^" t6 v9 s5 j. a% M, _% h; b! f1 [" v" \$ u

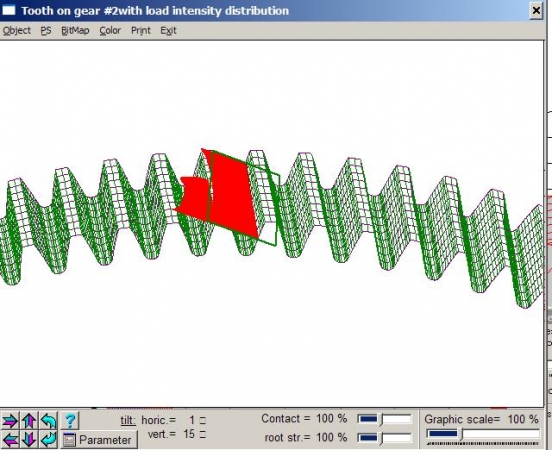

8 O2 q0 u9 I0 p8 H& s/ D6 f宽度方向为齿形方向所受载荷,长度方向为齿向方向所受载荷。大家看到齿形方向即节圆附近中间载荷比较大,齿向方向由于轴变形造成一端偏载。边缘的锯齿说明斜齿轮刚接触时齿顶受载荷比较大的缘故,大家请看图4中的三维载荷图就可明白。
* z; |/ s: ^$ c+ S: }  H, m   http://www.gearbbs.com/data/attachment/forum/201101/14/102638bueug84p1e1uxgzx.jpg.thumb.jpg9 小时前 上传4 h. z5 P# o$ N% u; e$ ]) g
下载附件 (63.13 KB)4 c& C/ ~- U7 F5 r" N( f/ l

8 r5 x* E- _# Z" J4 f
0 p8 w4 ~6 q$ z( z2 G

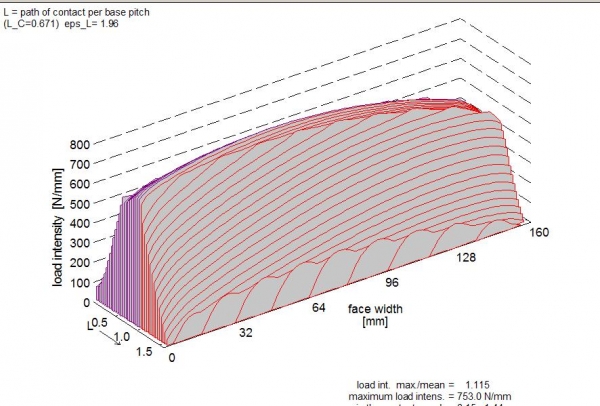

在进行齿顶修形和齿向修形后,载荷分布系数减小为1.115请看一下载荷分布图5,齿形方向载荷过渡平稳,齿向方向经过鼓形修齿后,偏载大大减轻。经和试验数据比对后,数据非常接近。
2 Q. j$ t; f0 Yhttp://www.gearbbs.com/data/attachment/forum/201101/14/1026323mh54n8ne1occhc0.jpg.thumb.jpg9 小时前 上传( V4 }6 u$ }+ x  j% V9 q
下载附件 (90.16 KB)' n* W7 f) ?" Y9 Y) ]# V) I! m6 U

0 K- f  s' q' a5 t; G: y. w4 u8 t$ k6 f" _0 f& U, }7 H+ Q- e

+ g# d( m& j5 Q3 Q  }! E1 u' p) T0 y4 H! w) E" C+ Z0 J4 U/ ?; X/ Y
国外齿轮已经向精确化方向发展。国内设备这块已经大幅度更新,好多企业磨齿机这块都是上千万的投入,可是在修形数据这块还是仅凭工人师傅经验处理,没有精确化的数据,机器再好也发挥不出威力。因此在重视硬件的时候,也要软件的投入。
