自学两天CAD的第一个作品，求鼓励~~~~~

寂灭神伤 · 发表于 2011-1-17 23:58:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

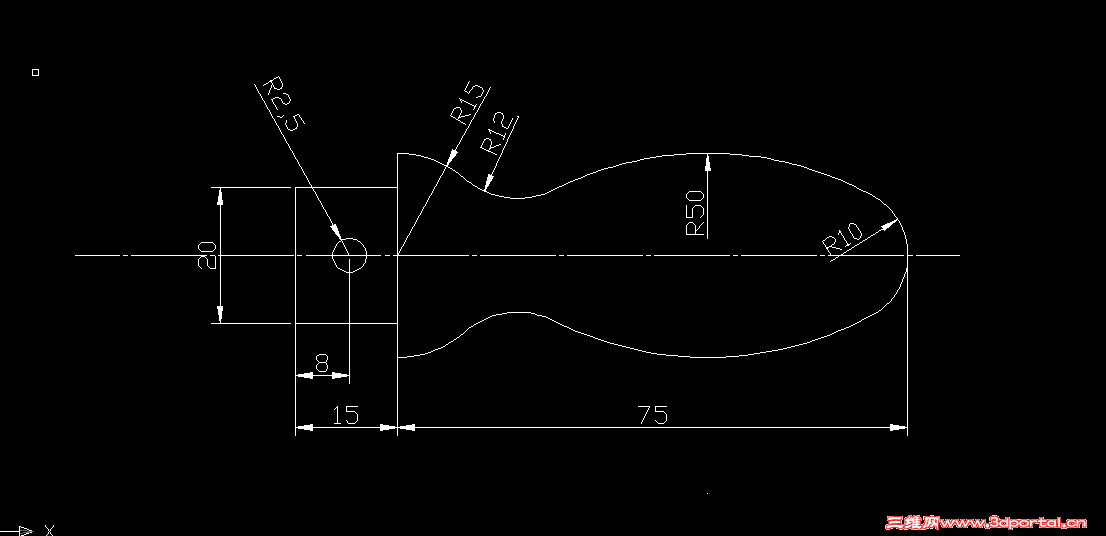

哎，自学了整整两天的ＣＡＤ依葫芦画瓢做出来了这样一个握柄，求鼓励呀！

liboloveg · 发表于 2011-1-18 08:30:07

还不错，继续努力。

zyyyyp · 发表于 2011-1-19 15:59:49

有断点，交叉点。继续努力！

感悟人生 · 发表于 2011-1-19 16:05:17

多练习，多学习标准，很快会提高的

gxp1014 · 发表于 2011-1-19 16:48:47

要学会精确高效制图！

yuansyou · 发表于 2011-1-19 18:41:36

第一次画图就画的这么规矩，确实是下了功夫了。
对图中的问题，我觉得有如下几个：
1、中心线太长了，画完图后要修整一下。
2、图中的断点和重复点、重复线比较多，再去我针对性地学学延伸、修剪命令，把图纸再完善一下。
3、不知道图中的重复线是怎么产生的，把重复的线条去除。

寂灭神伤 · 发表于 2011-1-20 00:10:37

第一次画图就画的这么规矩，确实是下了功夫了。& T* g& \# Z- _ B9 O9 q
对图中的问题，我觉得有如下几个：. X7 @. o5 t9 l; H! T( Q) Z( |
1、中心线太长了，画完图后要修整一下。
! W. ^. ]$ V( s, S7 [1 G2、图中的断点和重复点、重复线比较多，再去我针对性地学学延伸、修剪命令，把图纸再完 ...- W( q/ X4 E, L' ?! |6 e
yuansyou 发表于 2011-1-19 18:41 http://www.3dportal.cn/discuz/images/common/back.gif

非常感谢您的指点，我会继续努力的。
另，附图一张，这个是后来画的。

lanshai · 发表于 2011-1-20 07:53:03

提个意见，中心线改一下图层，具有颜色、线型、线宽等要素。

michelzz · 发表于 2011-1-21 17:17:20

非常不错，后续需注意图层选择啦

ty7o · 发表于 2011-1-22 09:07:03

多练习，多学习，

hotman_land · 发表于 2013-9-28 10:06:27

鼓舞！！

djh1006 · 发表于 2013-9-28 12:30:55

如果能用pedit指令把所有線段結合成一條聚合線更好
