本帖最后由 woaishuijia 于 2011-1-26 08:16 编辑 4 T! _ M5 I0 l H" k7 C
- l7 W; z7 i5 e! a% q" T1 f# [! F

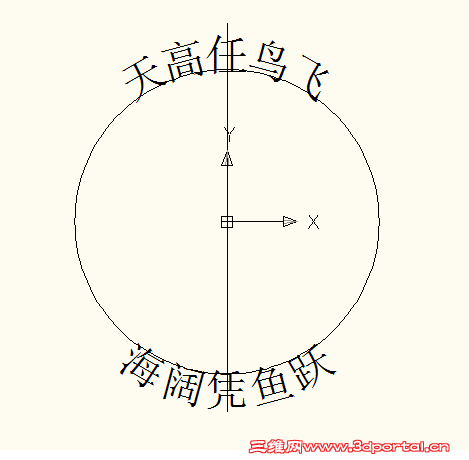

如果曲线是圆弧,而且你的CAD是完全安装的(包含ET工具),就可以使用ET工具中的"圆弧文字"命令.
" H, j' I6 v6 x
7 Z& A$ O1 y4 Z" {* D) u" V* W如果不是上面的情况,可以采用下面的方法:0 P! v: ]5 E0 F3 E( ?2 S8 k
1.把一个单个文字做成"块"
) d. n9 d3 m( z6 e9 |3 C7 B2.用"定数等分"或"定距等分"命令3 V- h- j+ V/ f d3 K" \
3.选择曲线后,不要指定等分数量或长度,而是按命令行提示采用"块(B)"选项
% \( r3 F* C. d4.在命令行中输入做好的文字块的名称.& x0 E( q. k' Z; c3 B7 v
5.在命令行提示是否对齐时,可以按需要指定.这个请自己尝试0 r, G4 D, k- Z5 v+ ?
6.把沿曲线排列的文字块炸开,逐个编辑修改成所需要的内容 ? \5 W# @+ R# {1 q
9 w5 A0 A1 T3 f. T* F, N% _' ~
还有一个与上面类似的方法,就是制做一个只包含一个属性的块(这个属性需要指定默认值).用"定数等分"或"定距等分"命令使其沿曲线排列后(此时在图形界面看不到这些块参照),在"块属性管理器"中找到该块,点击"同步"按钮,使这些块参照中的属性文字都显示出来,然后逐个修改它. |
评分
-
查看全部评分
|
发表于 2011-1-25 16:42:05

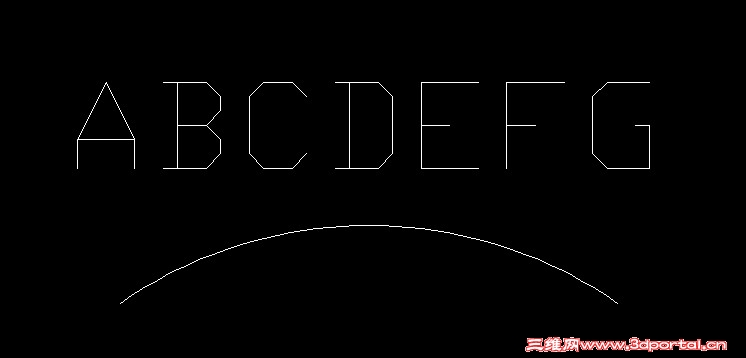

![0KX0P{)TC34U56G]G_RHD{Q.jpg](data/attachment/forum/month_1101/110125164224f7470f7b3894e3.jpg "0KX0P{)TC34U56G]G_RHD{Q.jpg")

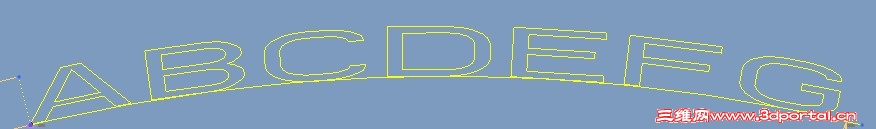

![0N0GUSQP]@YIWCF8AXD(3VF.jpg](data/attachment/forum/month_1101/11012516425bda62ff4431a41a.jpg "0N0GUSQP]@YIWCF8AXD(3VF.jpg")
楼主
