现有厚0.5mm冲片，需要叠加100片，每一片叠在前一片之上，并且后一片要比前一片增加一角度（假设第一片0度开始，第二片为0.3度，第三片为0.6度。。。以此类推)  请问在装配体下怎样做？试过阵列，是直的没角度。  请前辈们赐教。

horseshoe

俺不会用装配做的,因为这不是装配,明显就是个悍件

awnu4f3s

俺不会用装配做的,因为这不是装配,明显就是个悍件
horseshoe 发表于 2011-2-3 09:15 http://www.3dportal.cn/discuz/images/common/back.gif

# b. }/ ?/ F3 d2 z, N1 z0 X1 N

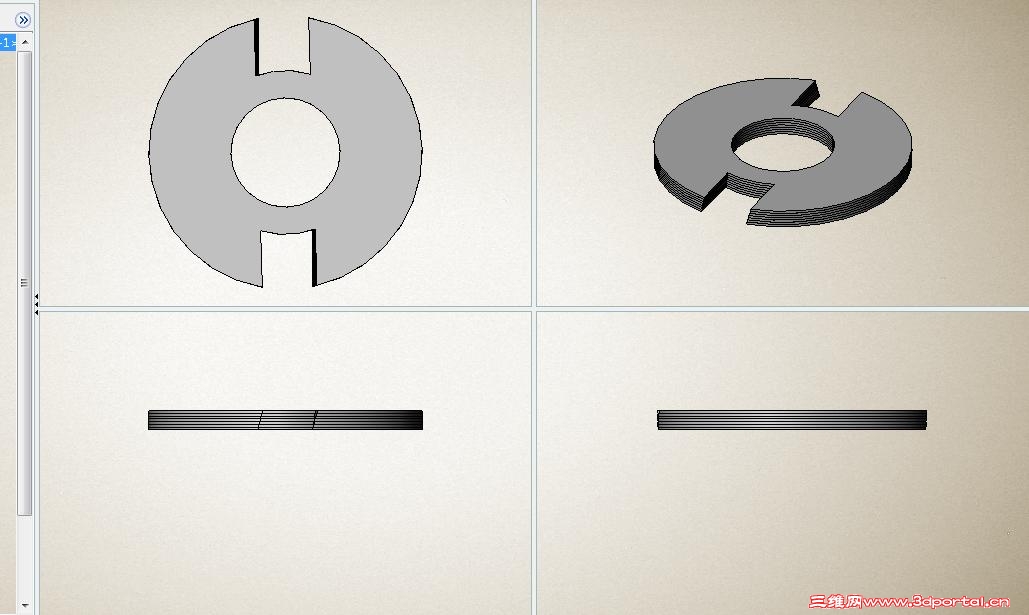

4 `/ _1 G; N$ J9 P: l可能是我没说清楚吧，附上图

yr0705

4 g9 ?$ @* O; i' N5 G( ]
3 N' m1 c2 d7 \6 o大概夹角配合做个宏可以做吧。一片一片的做费时间，但可以做。

awnu4f3s

大概夹角配合做个宏可以做吧。一片一片的做费时间，但可以做。
yr0705 发表于 2011-2-4 00:13 http://www.3dportal.cn/discuz/images/common/back.gif

" L1 l* c. h: l* d- O- K( y, O# T
2 X' n9 g4 B3 Y) l5 r8 F# l宏怎么做？没做过

awnu4f3s

宏怎么做？没做过
awnu4f3s 发表于 2011-2-4 10:02 http://www.3dportal.cn/discuz/images/common/back.gif

" O& z  ~8 o" R

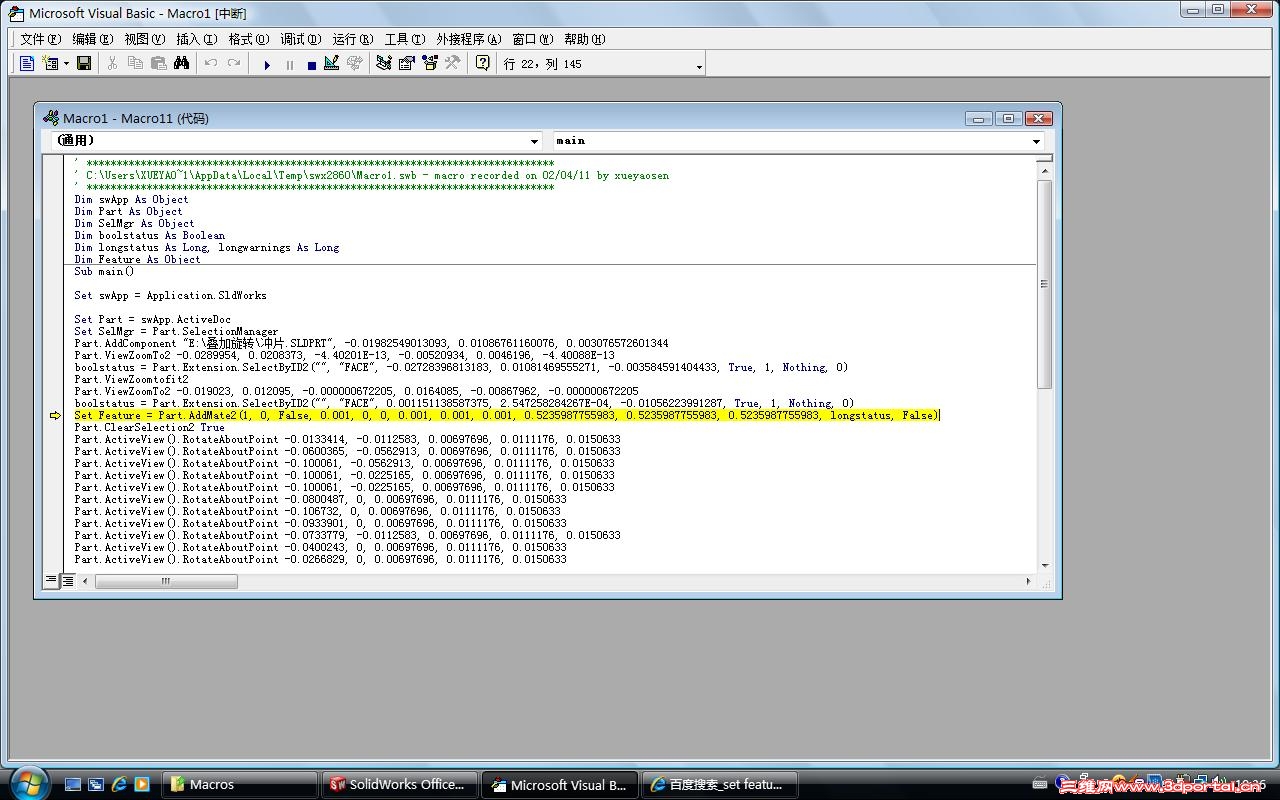

刚刚用宏试了一下，能录制，但执行时出错，不会修改。

w_hs1

这种情况对通常的用户来说并不需要将其做成装配体，将其做成多实体零件往往更妥当。当然对此类产品的直接制造商来说可能必须将其用装配体来处理。下面的做法不知是否符合楼主要求。
- m) M' E# y. b  [5 f' m  Y" g
7 o! K$ h) g8 b, W! m" u: v

awnu4f3s

这种情况对通常的用户来说并不需要将其做成装配体，将其做成多实体零件往往更妥当。当然对此类产品的直接制造商来说可能必须将其用装配体来处理。下面的做法不知是否符合楼主要求。
7 X% G# R: }! b( X" G
# Y+ v- D: t) s$ t; T0 C
# l. R: _7 b6 e7 a% _2 G; w. e1837503
w_hs1 发表于 2011-2-7 21:14 http://www.3dportal.cn/discuz/images/common/back.gif

3 X$ [0 Z% @0 N/ F5 T$ G

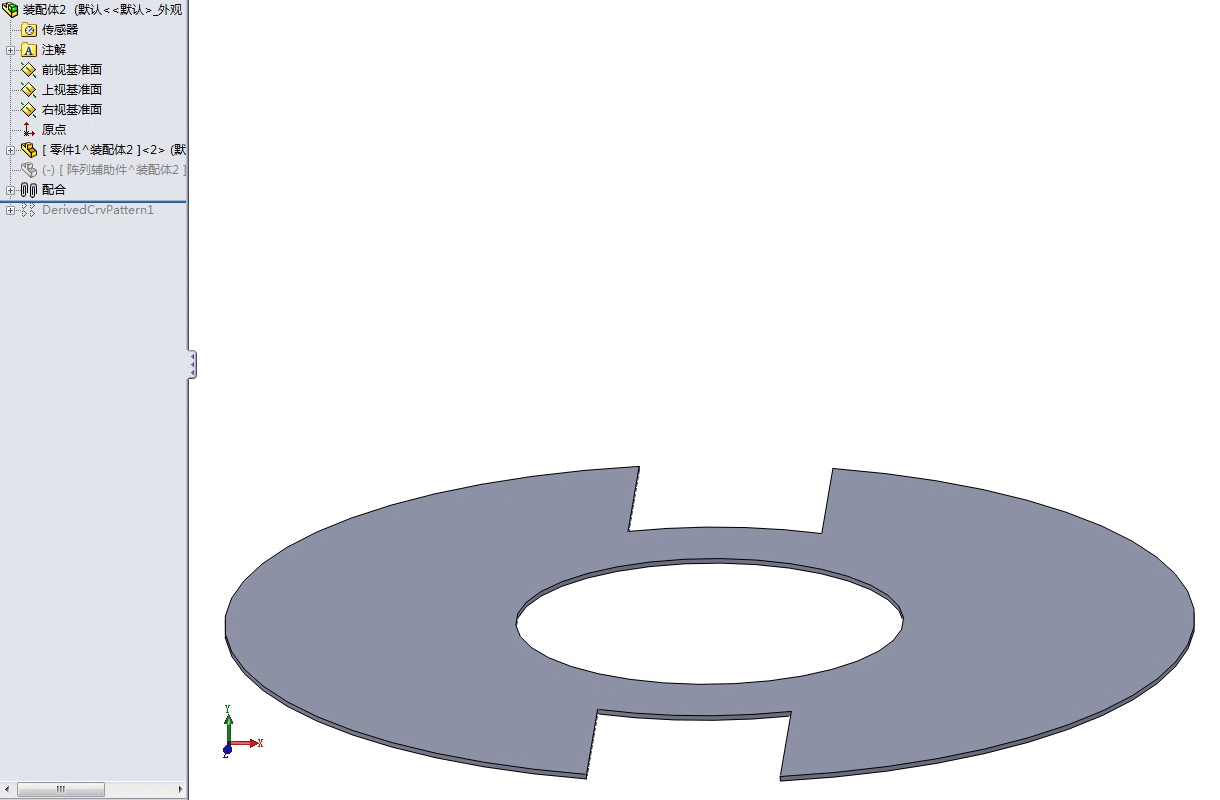

' L0 d, B; U# H% [要的就是这效果，请问是怎么做出来的，能讲解得细点吗？是在装配体下还是零件下做？具体用什么命令？怎么做？ 拜托拜托

tieren02

111.zip (319.78 KB, 下载次数: 54)

2011-2-9 15:45 上传

点击文件名下载附件

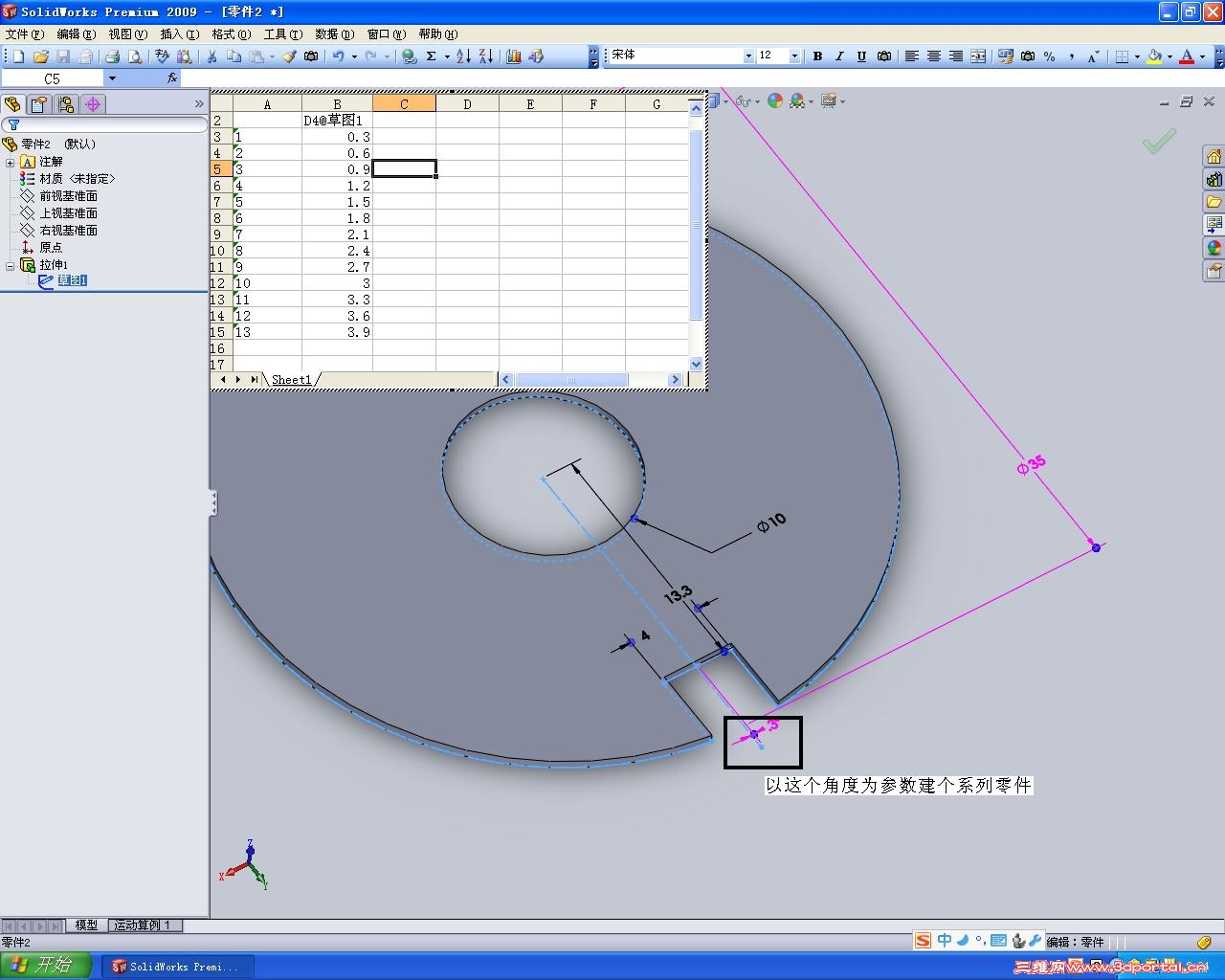

我把我的方法上传，不是很科学。但肯定比一个一个装配快很多。2009的

awnu4f3s

1837847
我把我的方法上传，不是很科学。但肯定比一个一个装配快很多。2009的
/ y. ~& h* T7 z% g3 H* S0 otieren02 发表于 2011-2-9 15:45 http://www.3dportal.cn/discuz/images/common/back.gif

$ a5 }% S6 i& N' Y6 v) X
: a2 j& [7 C1 u$ j& a( n
多谢，可惜我用的还是2007的，打不开，劳驾能截图讲解下吗，谢谢

tieren02

( X# L: ^, R* M/ l" s

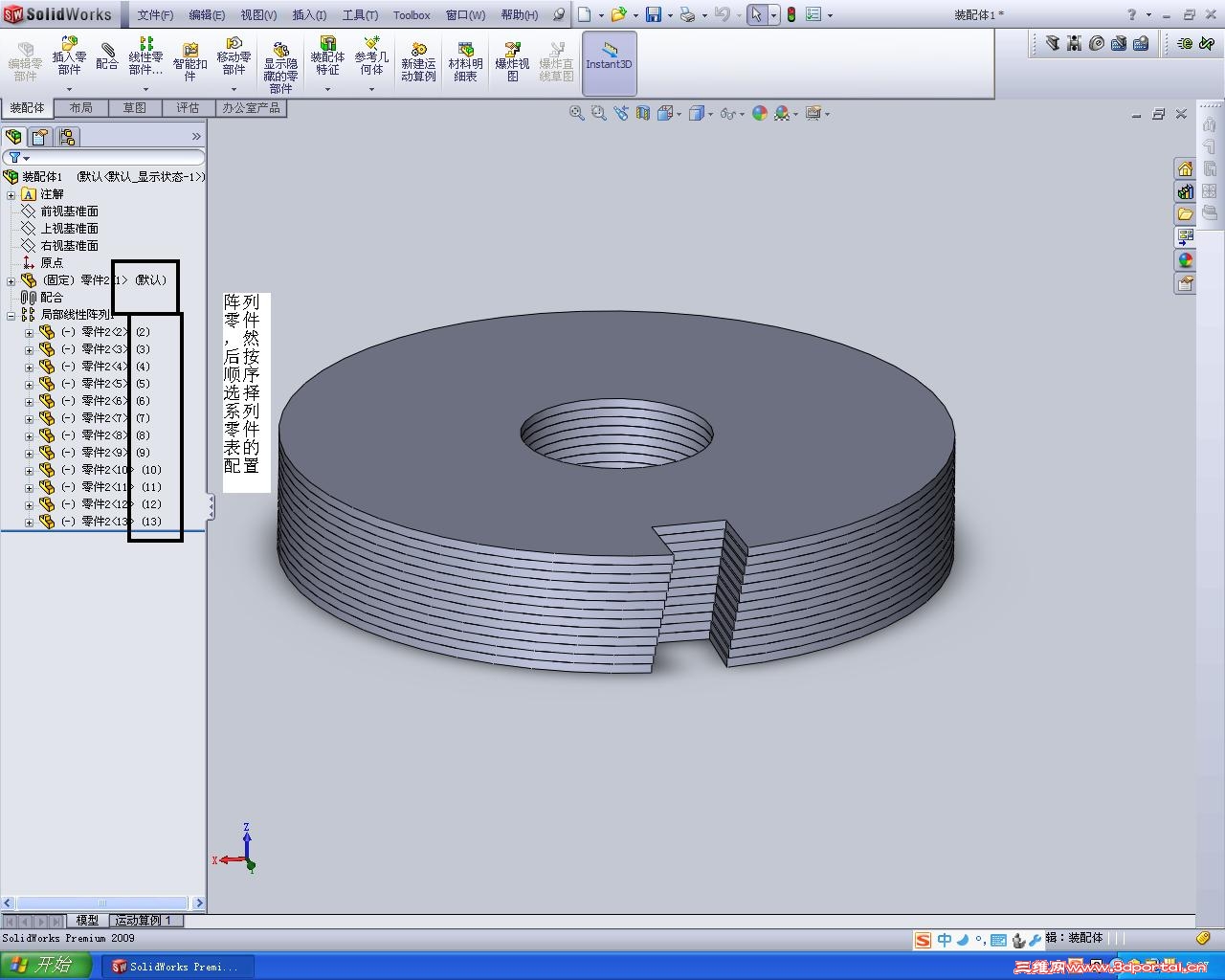

" S2 I/ V2 {3 i3 v" a0 `零件在建系列零件设计表的时候最好按序号生成配置，那样在阵列后从上到下按着顺序选配置就不容易混乱了

wangl0124

具体还是不怎么懂，编辑特性的是时候，预览还是垂直的，一旦确定，有出现角度了。
望详解。

awnu4f3s

1837937
8 `8 K' ^+ D1 T9 C1 @; l) M1837938
零件在建系列零件设计表的时候最好按序号生成配置，那样在阵列后从上到下按着顺序选配置就不容易混乱了
3 V0 [' @* Y1 W/ H  b& Ztieren02 发表于 2011-2-10 08:14 http://www.3dportal.cn/discuz/images/common/back.gif

7 f, [# S% u: O2 Q# O
4 H/ a0 g+ L8 d$ j; L( f$ B& _
' u* k$ E5 f/ i: |系列零件表做完了，再到后面阵列，请问阵列后配置怎么选？

tieren02

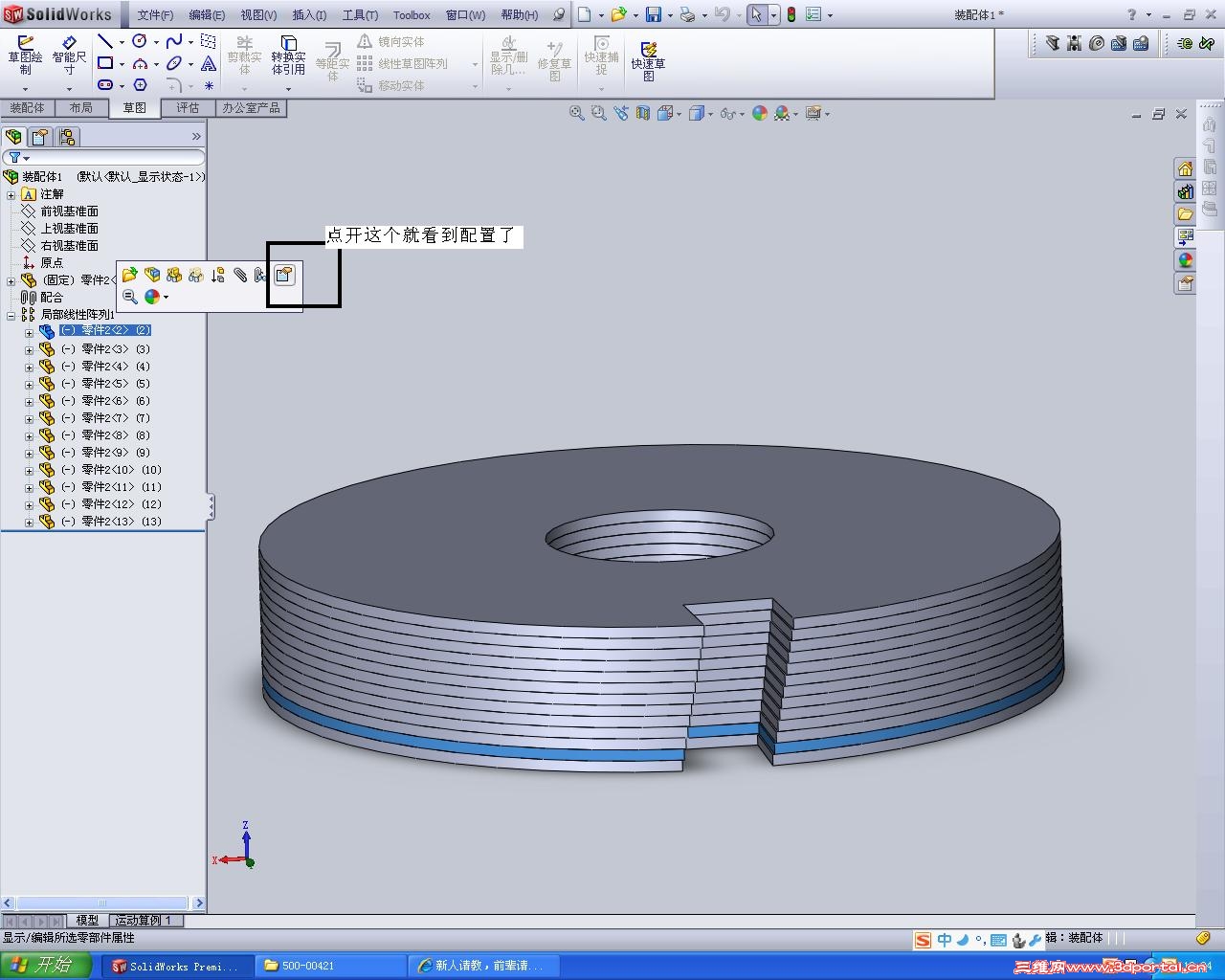

% a$ p0 ^) B" q' ?9 \+ s! m, m1 k给贴个图，在相应零件上点开那个标记就可以选配置了。

awnu4f3s

1838064
给贴个图，在相应零件上点开那个标记就可以选配置了。
' @, M  p; g9 f  M3 n' p$ @+ Ltieren02 发表于 2011-2-10 12:27 http://www.3dportal.cn/discuz/images/common/back.gif

0 Z& u) q+ m; i* H
& k3 o3 F( l) f$ u3 Q/ l& p那个图标是零部件属性吗？ 我用的是2007的

awnu4f3s

那个图标是零部件属性吗？ 我用的是2007的
awnu4f3s 发表于 2011-2-10 13:28 http://www.3dportal.cn/discuz/images/common/back.gif

2 K1 e9 y0 `$ n) h; X: Z  y
还有这样做，不是每一片都要点选配置吗？要是几百片也这样点，。。。

jsxzcat

中心对齐旋转角度，面贴合。

awnu4f3s

中心对齐旋转角度，面贴合。
0 ^- |; R9 r6 S" B, l4 k, ~; Hjsxzcat 发表于 2011-2-10 13:32 http://www.3dportal.cn/discuz/images/common/back.gif

# A8 K4 o6 N7 a! a
! m' v! O7 t4 g3 F- \  O: ^

这是单片装配吧，做是能做，就是没效率。

KT-KID

这种情况对通常的用户来说并不需要将其做成装配体，将其做成多实体零件往往更妥当。当然对此类产品的直接制造商来说可能必须将其用装配体来处理。下面的做法不知是否符合楼主要求。


$ l" n( t' E' L5 |- j) ~1837503
) h/ E$ A: D% B, o1 h: ]1 K! ^w_hs1 发表于 2011-2-7 21:14 http://www.3dportal.cn/discuz/images/common/back.gif

期待不老叔的详细做法

zhict8866

tieren02的做法我弄明白了，就是阵列，不存在配合，阵列后的零件按序列表的尺寸自动生成就可以了，效果还是可以的，不过零件多了，做表也是很忙烦的，不知道还有没有更好的办法

awnu4f3s

期待不老叔的详细做法
KT-KID 发表于 2011-2-10 14:12 http://www.3dportal.cn/discuz/images/common/back.gif

2 h$ l+ H/ y4 ?6 b$ E
- K, Y9 g* u0 ~3 c3 k* Z" Q  M. I# N
. e) V% o, G# s1 A同样期待中

awnu4f3s

tieren02的做法我弄明白了，就是阵列，不存在配合，阵列后的零件按序列表的尺寸自动生成就可以了，效果还是可以的，不过零件多了，做表也是很忙烦的，不知道还有没有更好的办法
zhict8866 发表于 2011-2-10 14:20 http://www.3dportal.cn/discuz/images/common/back.gif

" k% _  B3 s* Y* u! P& ^7 [
是啊，我也想知道。

awnu4f3s

这种情况对通常的用户来说并不需要将其做成装配体，将其做成多实体零件往往更妥当。当然对此类产品的直接制造商来说可能必须将其用装配体来处理。下面的做法不知是否符合楼主要求。
0 I4 p8 \' {/ V, Z4 `
1 c2 [4 x' M! l
2 t+ r0 l' ~6 ]6 }7 `1837503
& ^8 W9 a: H! I2 i6 X- ~/ ]w_hs1 发表于 2011-2-7 21:14 http://www.3dportal.cn/discuz/images/common/back.gif

5 Z! w, C* d2 c0 F  k8 g
( G$ |0 |8 E  P% E: [
: c/ H( H+ n& x& M不老前辈，能讲解下具体是怎么做的吗？阵列辅助件是在哪弄的？请指教

w_hs1

/ e" O1 r  A) U1 U/ q. G3 Q  R4 g
6 S% j0 d* [8 u" ?+ c* D! V装配体中的阵列种类比零件模型中要少得多，如零件模型中的曲线阵列、草图阵列等很实用的阵列在装配体中都不支持。幸好装配体中有一个特殊的阵列方法，就是“特征阵列”，我们可以用特征阵列来模拟零件模型中的曲线阵列、草图阵列等。
4 L3 v  q. i  t特征阵列适用于根据孔特征的定位草图来阵列零件和根据其它阵列特征的阵列位置来阵列零件这两种情况。前一种情况我以前在“虚拟装配体特征”一帖中已经讲过，楼主的本问题恰恰是后一种情况的典型例子。


+ M$ v, e2 o: `
- ^8 p5 @9 ^4 [

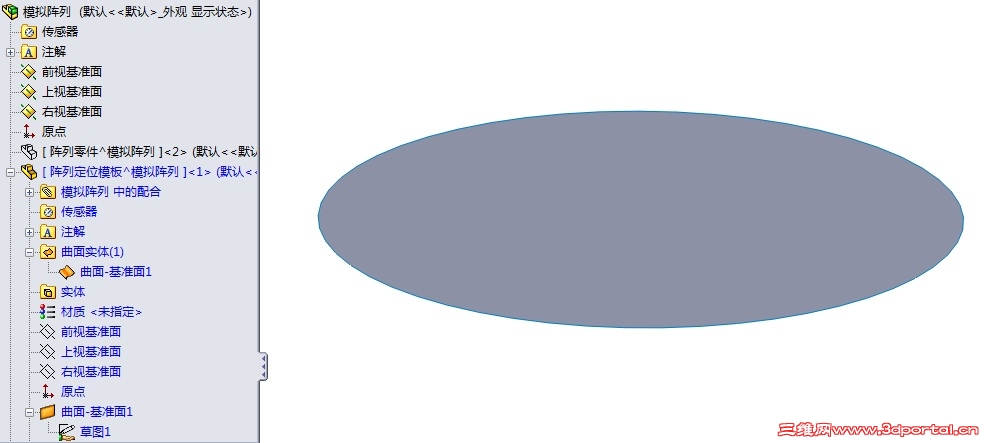

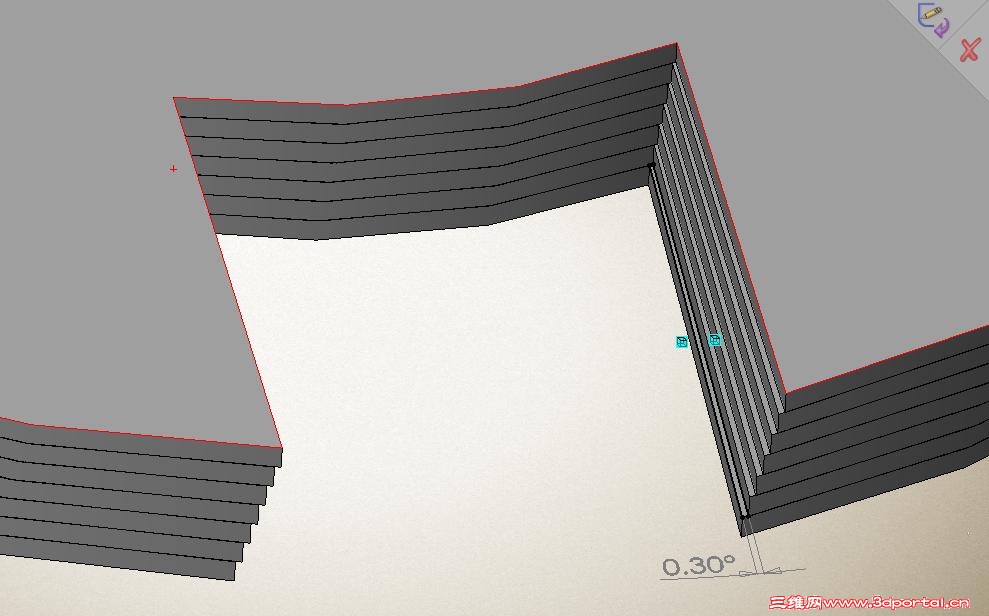

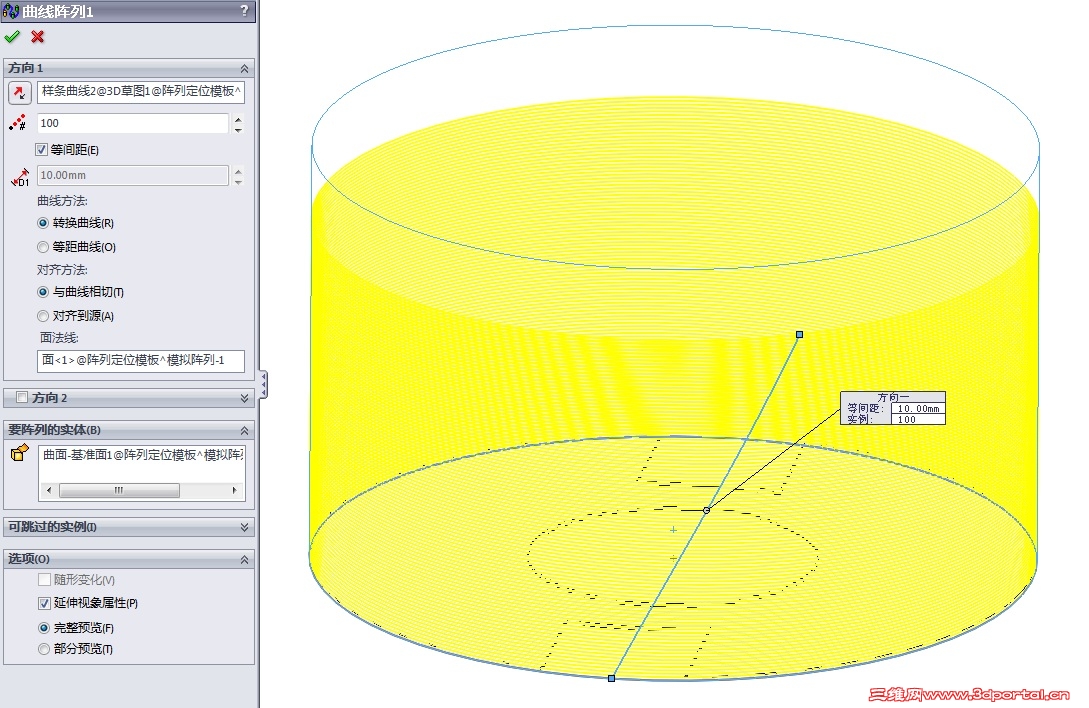

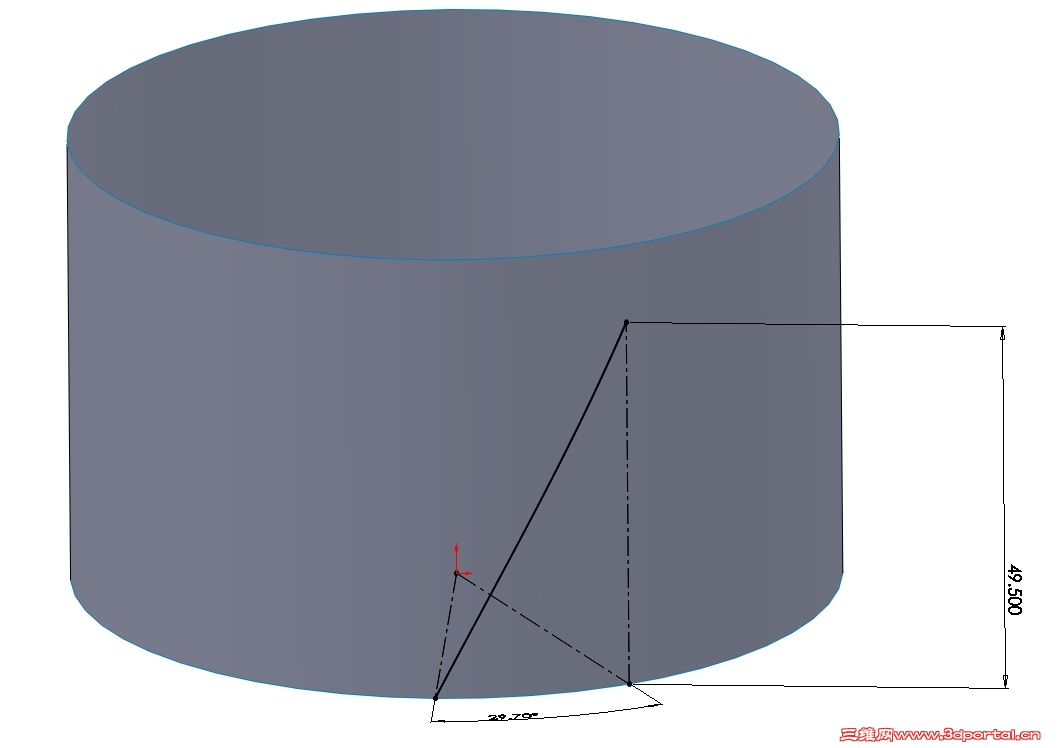

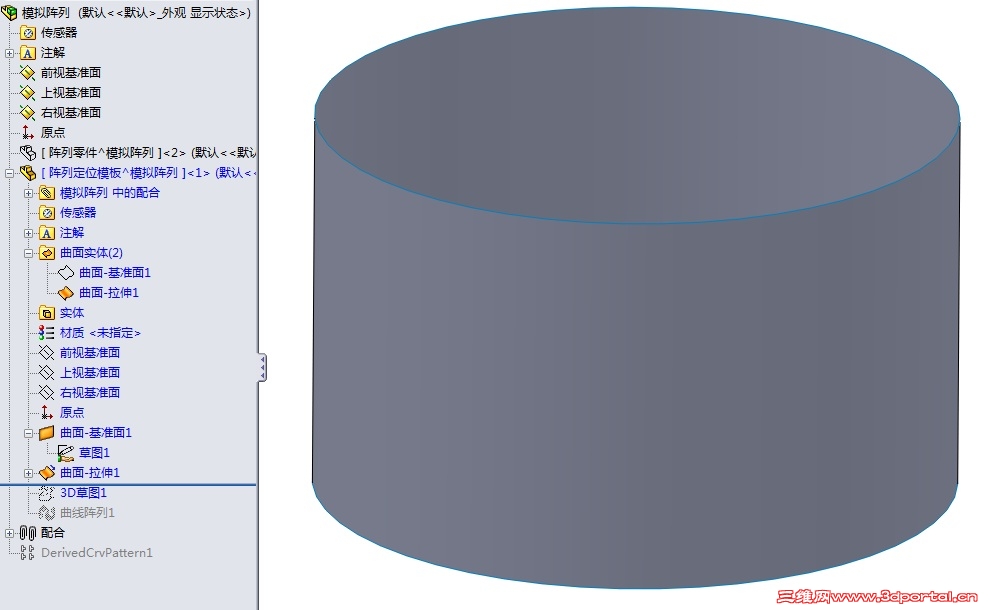

4 l" G8 D9 ~/ }. q1 z/ ^+ `在此装配体中的“阵列零件”就是楼主要求阵列的薄片零件，“阵列定位模板”是一个虚拟的零件，为了不影响装配体的总重量，我在此零件中只有面实体，所以没有体积、没有重量，当然也可以采取其它方法使该虚拟零件重量为0。虚拟零件中的“曲面—基准面1”是后面“曲线阵列”的阵列对象，“曲面—拉伸1”用于后面“曲线阵列”中定义面法线。3D草图中的一条样条曲线是在“曲面—拉伸1”曲面上的样条曲线，用于确定“曲线阵列”的方向，其高度和水平扫角由两个尺寸（49.5mm和29.7°）确定，以保证对100个阵列实例等间距曲线阵列后正好高度间距为0.5mm和每两个相邻实例相差角度为0.3°。这个曲线阵列就是今后装配体中零件阵列的模板。
( F# G4 }- a& y( L



' Y5 A6 ]* C" }2 T( q
2 f$ K2 u& K0 {7 Z  y3 G7 h+ `  Y
* ^+ f* A  Q6 D; e+ e7 ?

+ p! F# H/ l' _; _$ i- r



; p6 Y3 |1 c8 u6 `, }5 b
# s$ ^) u0 ]1 ?: A, g3 o( x

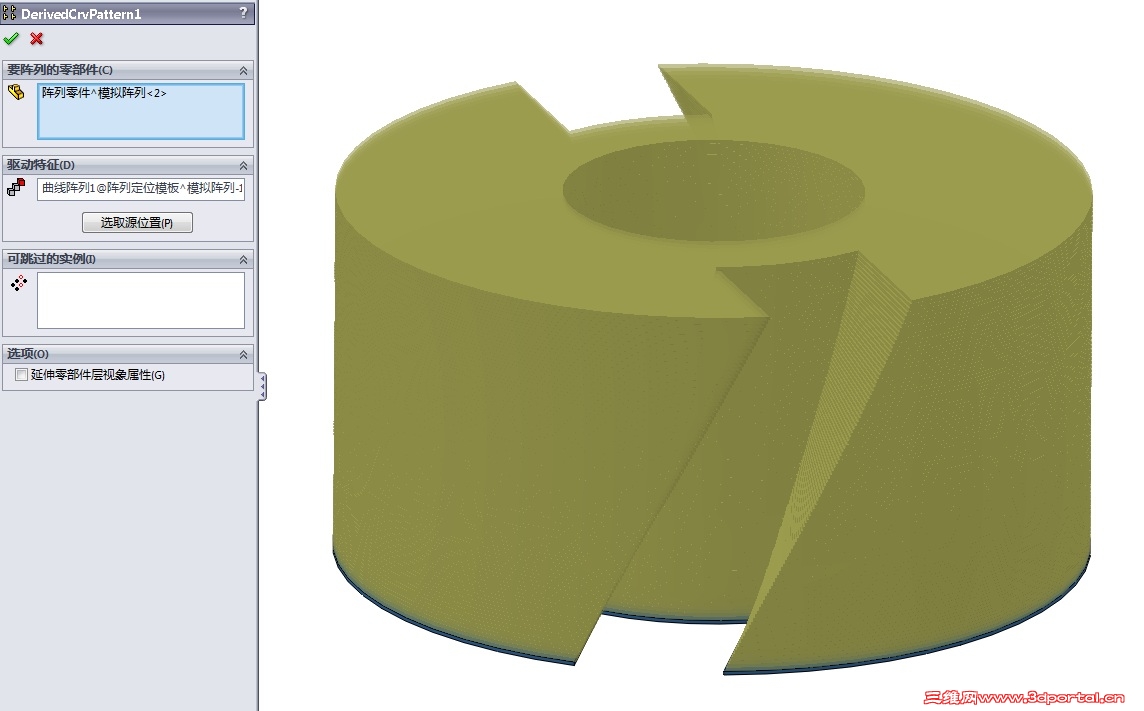

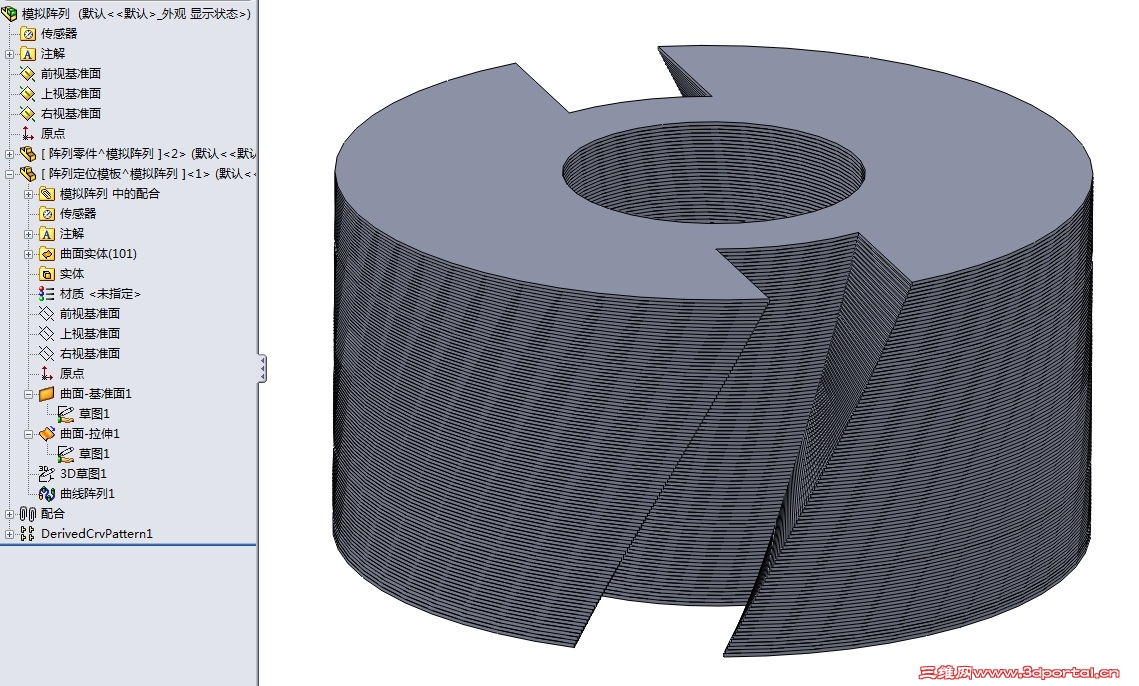

0 m0 f- T; V4 _, S% w  k接下来在装配体中以“曲线阵列1”为模板作“阵列零件”的特征阵列就应该毫无困难了。

) B1 }. e- i6 U; s  i/ k+ j1 B7 j4 X

' ?. S: x4 v$ ]8 F7 k5 w' D
如果装配图中本身另有其它零件，也可以将“阵列定位模板”融合到其它零件中去，如果是独立的“阵列定位模板”，建议使它位于装配体的最后一个零件，以便将来在装配体工程图的明细表中隐藏该零件时不至于打乱零件序号。

awnu4f3s

装配体中的阵列种类比零件模型中要少得多，如零件模型中的曲线阵列、草图阵列等很实用的阵列在装配体中都不支持。幸好装配体中有一个特殊的阵列方法，就是“特征阵列”，我们可以用特征阵列来模拟零件模型中的曲线阵 ...
w_hs1 发表于 2011-2-10 19:53 http://www.3dportal.cn/discuz/images/common/back.gif

; X& }  `+ ~8 q/ e; u
9 W% h: i" J) M3 r& Z不老前辈终于现身了，感谢不老前辈指点迷津，另求前辈QQ。

8 g( I6 k3 G' g$ B; z; [
4 a$ n+ u$ t; N% I9 X7 M; b$ r按照前辈的方法做了，做到模板的3D曲线这卡住了，这条曲线怎样做在外圆曲面的表面上？ 请指教
