关于形位公差的显示问题..

zll3310737 · 发表于 2011-2-23 16:56:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 zll3310737 于 2011-2-25 13:54 编辑

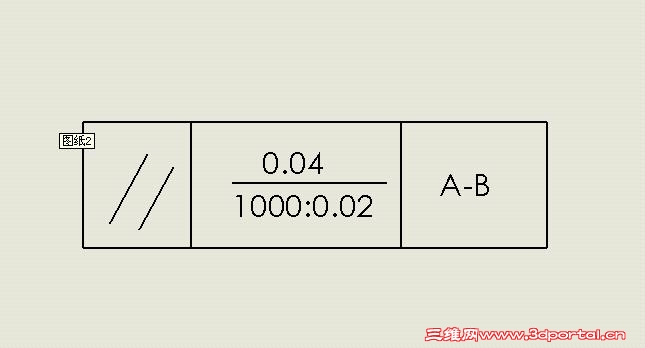

请教如何显示下图的形位公差...
十分感谢

zll3310737 · 发表于 2011-2-23 16:59:16

这个是我画出来的，主要的就是中间框子里的分号怎么弄上去
很纠结.....

chengyonggao · 发表于 2011-2-23 21:43:18

在注释的形位公差中直接输入就可以

liweisky · 发表于 2011-2-23 23:22:49

标准里有这样表示的么？

表示多少地方有这种要求的，都是写在上面(比如“6处”之类的)
表示位置的，或者测量范围的，都是写在下面(比如“1000范围内0.02"，或者“距离轴端200”)

建议你拆分成两个来表示，整体平行度0.04，1000长度范围内0.02，分成两个

zll3310737 · 发表于 2011-2-24 08:42:59

谢谢大家的关注。
标准上的说法是：全长的公差值框格并置于任一长度的公差值框格上面

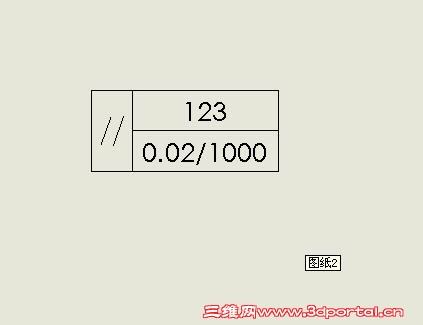

也不像我昨天发的那长图片的样子，应该是这样的.....

zll3310737 · 发表于 2011-2-24 08:43:52

嘿嘿，灵光一闪，就弄好了
呵呵，谢谢大家

default1 · 发表于 2011-2-24 09:28:52

我也想知道，

zll3310737 · 发表于 2011-2-24 12:32:29

既然帕哥说了。。。那就..

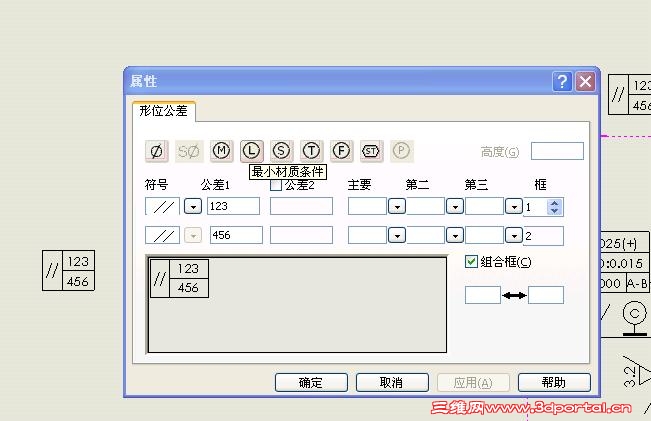

点形位公差时打开小窗口，在帮助上方有个组合框的选择，想输入成下图的表示，就要把形位公差的第二行也要点开（选择一个公差符号），然后就可以点选组合框了。
上半部输入的什么公差符号，组合框点选后就是什么公差符号，第一行公差输入123第二行输入0.02:1000
就显示成上图了
可以参考下图

linjiafa519 · 发表于 2011-2-24 13:38:45

这个横线不是分号，有没有更好的？

阿帕奇 · 发表于 2011-2-24 13:51:51

谢谢分享，为大家造福。
楼上的要是分号，可能还要做个格式出来才行

zll3310737 · 发表于 2011-2-24 13:58:14

最新的标准时按照5楼说的那样，不是分号
我开始也是按照分号弄的，后来查了下标准再知道...只是后面的基准表示有点麻烦
还没搞定。
