钣金件直角处加强筋如何设计

cyxcpyzc · 发表于 2011-3-6 10:27:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

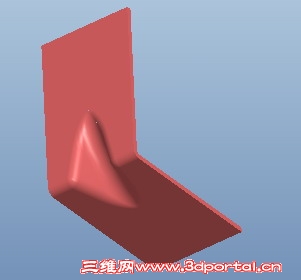

钣金件直角处加强筋如何设计：
钣金件设计时尺寸如何定义？冲压工艺与模具如何设计？该注意些什么？
请各位老师解答。谢谢！最好能上传一个样例图纸。

WHC44 · 发表于 2011-3-7 07:52:02

本帖最后由 WHC44 于 2011-3-7 07:55 编辑

钣金直角处的加强筋主要目的为加强立边的刚度，其大小、分布密度要具体分析立边的使用要求、立边高度及结构特点等来确定；结构形式一般为等直角边三角筋，弦边多为直线，形状还要考虑装配要求。冲压成型方面要看零件在成型中的状态、位置等条件，起筋部位多采用镶件设计，以满足其高强度、硬度的要求，同时方便更换。

cyxcpyzc · 发表于 2011-3-12 21:37:15

请好心人上传一个类似该种结构的模具图纸。谢谢！

lihan1985 · 发表于 2011-3-14 15:03:13

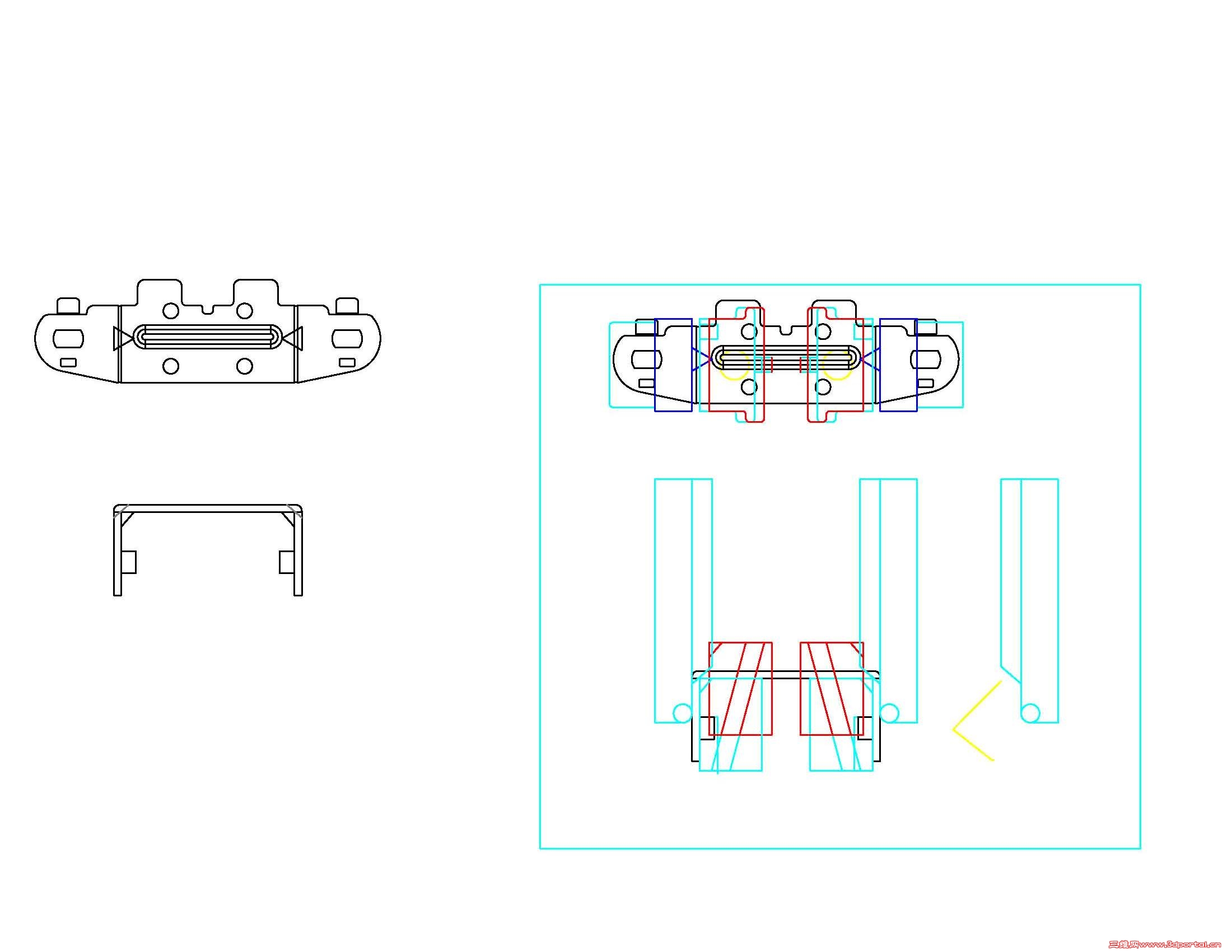

附件供参考,,,

lihan1985 · 发表于 2011-3-14 15:23:48

忘了附件了

cyxcpyzc · 发表于 2011-3-16 22:24:59

谢谢　lihan1985
请问红色那部分是做什么用的？

hxg168 · 发表于 2011-3-17 08:05:36

冲压手册里有这方面的资料啊

xxllzl521 · 发表于 2011-3-17 09:04:20

哦，这个很重要的啦

xiaommjj · 发表于 2011-5-31 22:53:25

6# cyxcpyzc

滑块，折弯后顶上来脱料用的。

伤心了 · 发表于 2011-6-5 12:03:15

很重要的啦，谢谢。

meson · 发表于 2011-6-8 19:22:34

F:\学习\SolidWorks教程\新建 WinRAR 压缩文件\SolidWorks 钣金加强筋的应用 - Solidworks 在线学习中心 - 3DVIA Composer 论坛 3DVIA Composer论坛Solidworks论坛3Dviabbs.mht

張貴宏 · 发表于 2011-7-31 00:58:07

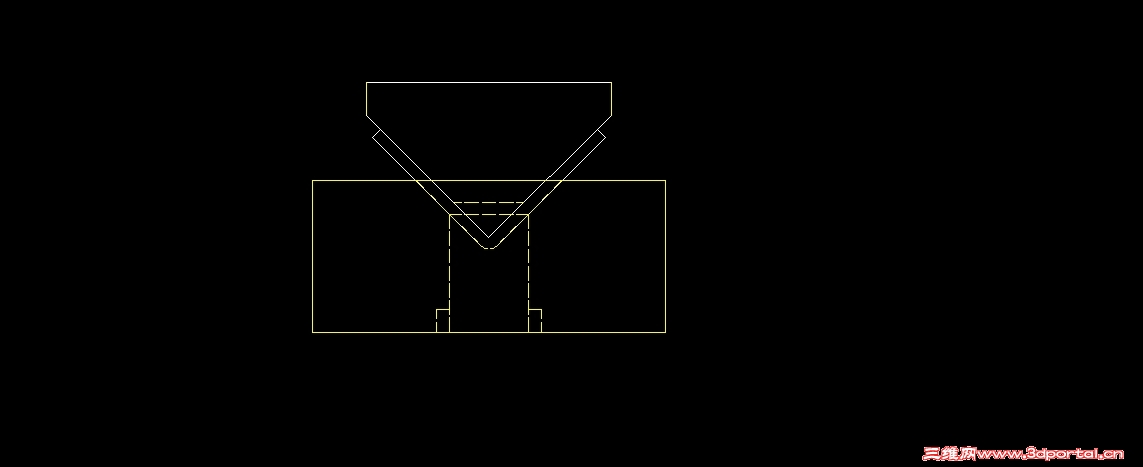

如果尺寸公差40個絲範圍可直接V形折彎,凹模線割補強凸模,凸模部位要銷補強凸模讓位

成功机械 · 发表于 2011-10-20 15:30:17

加强筋用线割镶件

luckpass · 发表于 2011-11-10 15:31:03

这个产品简单，我们公司有这种模具，单冲，我发个图片，大家顶顶看

SW小手。 · 发表于 2013-5-26 20:09:13

想学习这个加强筋怎么用SW画出来~~
