两个相似零件，第一个工程图已经弄好，第二个如何快速出图

杀苏 · 发表于 2011-3-23 10:23:35

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由杀苏于 2011-3-24 19:30 编辑

现在有两个相似零件A、B， A的零件和工程图已经弄好，B零件如何快速出图？

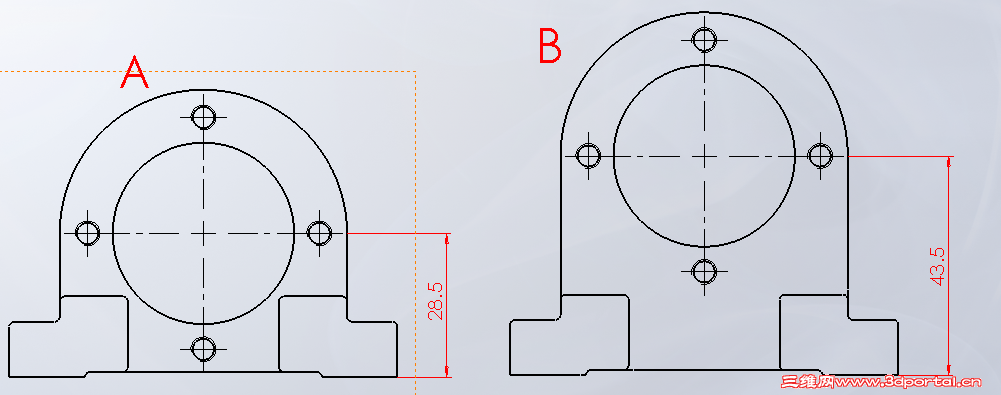

（如贴图就是高度不一样）在CAD里的话很简单，只要复制一份A 修改下就可以了，

sw怎么操作才能快速出图呢？

比如达到这种效果：
我现在把A的模型文件和工程图复制一份，然后把A的模型改成B的，
可是复制出来的那份工程图没更新成B模型的，.....怎么把它和B关联起来？这样就可以不用再标尺寸了，新的模型和工程图都有了...

liuyong453 · 发表于 2011-3-23 10:34:58

你把近似尺寸作为变量，搞一个零件规格表，注上你的尺寸就可以了。比较快

lvhq2008 · 发表于 2011-3-23 10:58:20

把图改名字，令存一组，我常用的做法

gaogusheng · 发表于 2011-3-23 11:04:16

可以参考我的这个帖子
http://www.3dportal.cn/discuz/viewthread.php?tid=1006742

zhao080723 · 发表于 2011-3-23 11:50:18

改名另存，不费啥事：

wcmjmw0 · 发表于 2011-3-23 12:27:52

使用配置会更方便！

mechkk · 发表于 2011-3-23 12:47:48

使用配置最好，但配置要求部件的特征是一致的，特征参数可变。
如果碰见差异大的，我是打包另存。
更懒的是，有时候我是转在AUTOCAD里出图的，我就直接改CAD的图，都不管SW .

杀苏 · 发表于 2011-3-23 13:06:22

3# lvhq2008

你那种能达到这种效果：
我现在把A的模型文件和工程图复制一份，然后把A的模型改成B的，
可是复制出来的那份工程图没更新成B模型的，.....怎么把它和B关联起来？这样就可以不用再标尺寸了，可以偷懒了...

杀苏 · 发表于 2011-3-23 13:08:34

2# liuyong453

把近似尺寸作为变量-----什么命令，没找到额 ...怎么操作

livefy · 发表于 2011-3-23 13:12:28

在同一零件上面可以做成类似零件库的那种

wan_zhon · 发表于 2011-3-23 21:46:18

如果对图形与尺寸的协调性不做要求，可以有一个简单的方法：复制已标注尺寸的视图，然后再新建一图纸，在空白图纸上单击，然后点粘贴。在粘贴后的视图内将高度尺寸改为你想要的尺寸即可。
如果想在同一张图纸上显示这两个视图，将改过尺寸的视图移到第一张图纸内。

yc2006 · 发表于 2011-3-23 22:06:06

另存，文件名（工程图）

选参考文件（模型），文件名与工程图文件名相同

jerryming · 发表于 2011-3-24 08:48:06

1种方法另存备份档后，用EXPLORER改名字就可以了
2种方法用配置，做成系列零件设计表也可以。

mgf123 · 发表于 2011-3-24 09:23:14

用配置做，或者可以打包另存后，修改好模型就可以了，因为修改后的模型和工程图是关联的，

杀苏 · 发表于 2011-3-24 13:36:25

4# gaogusheng

恩视频很详细，按你的方法做达到我要的效果了谢谢！

jck781 · 发表于 2011-3-26 14:41:04

12楼的比较方便

tjxing · 发表于 2011-3-31 23:30:37

近似尺寸作为变量，搞一个零件规格表

ffddjj · 发表于 2011-4-1 15:05:21

复制一份然后更改参考模型打开即可如果要尺寸不丢失你的A B模型要一致即B模型也是A复制过来更改的

goudong203 · 发表于 2011-4-3 16:57:38

我遇到此种情况时，是用配置解决的。
其他方法也可以尝试一下。

yn-syx · 发表于 2011-5-14 13:30:28

最好的方法,装个DBWORKS就可以实现,SAVE AS A COPY,会提示你是否需要COPY图纸,YES就OK了

但有人能提供DBWORKS软件吗???

shuna · 发表于 2011-5-16 03:32:14

用配置功能，A，B同在一个零件不同配置，
然后把A的工程图，选择改成B配置就可。

jsjy-wgz · 发表于 2011-5-16 10:30:29

具体对这个问题而言，将图中圆心到底面基准面的距离写成H，列出一个以H为变量的表格就搞定了!

longyaya · 发表于 2011-5-19 19:13:05

使用配置会更方便！
* Y5 W0 ~& \# U5 Y8 v; R: v7 Uwcmjmw0 发表于 2011-3-23 12:27 http://www.3dportal.cn/discuz/images/common/back.gif

赞同此观点~~~~~~~

linhui321302 · 发表于 2011-5-20 11:35:38

在原图修改，然后另存文件

lisuo · 发表于 2011-5-24 09:38:41

如果A图零件模型已做好，且工程图也出来。可能有三种方法：1、采用配置方式，把已出的工程图选则配置B
2、只打开工程图A，另存为工程图B，此时在打开零件模型A，修改你需要的尺寸，将零件模型A另存为零件模型B，会提示你零件模型正在被其它打开的文件(工程图B)所参考，另存为将以新的零件名称替换这些参考。只接点确定，注意不要点另存备份档。这样零件B和工程图B就对应上了。3、先打开零件A，修改尺寸后另存为零件B。关闭零件模型，在打开工程图A，另存为工程图B，关闭工程图。在打开工程图B，选则参考，会出现“编辑参考的文件位置”对话框，双击里面的文件后出现打开对话框，找到你刚才另存的零件B打开，打开后在保存一下工程图B，你看看是不是OK了
