Solid Edge让工程图里的标题栏的比例和重量跟零件图连接起来？

kanglin · 发表于 2011-4-13 20:58:20

您需要登录才可以下载或查看，没有帐号？注册

x

请问如何让工程图里的标题栏的比例和重量跟零件图连接起来？

3DST明明白白 · 发表于 2011-4-13 20:59:29

比例的链接有2种方式，第一种是直接显示视图比例然后将比例移动到标题栏

3DST明明白白 · 发表于 2011-4-13 21:00:35

第2种方式，好像是在ST2才有的功能，就是在标题栏调入属性文本，调入进来视图就自动生成比例

kanglin · 发表于 2011-4-13 21:02:23

可以说的具体点吗？我还不会操作，还有零件重量怎么做？可以截点图片更好

3DST明明白白 · 发表于 2011-4-13 22:09:31

OK，那我就一步一步来说明了

3DST明明白白 · 发表于 2011-4-13 22:09:43

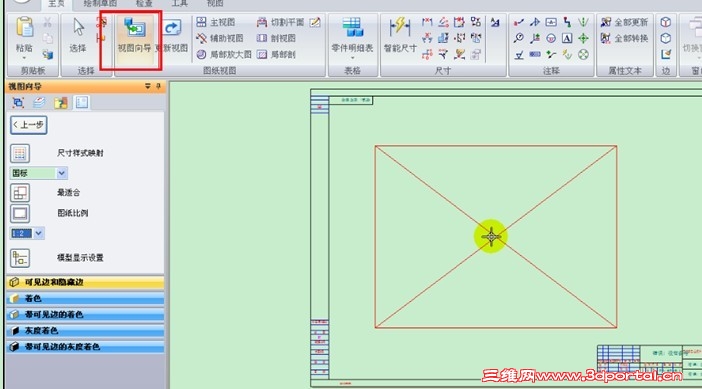

首先说第一种视图比例的方式，我们先生成图纸视图

3DST明明白白 · 发表于 2011-4-13 22:10:00

首先说第一种视图比例的方式，我们先生成图纸视图

3DST明明白白 · 发表于 2011-4-13 22:10:34

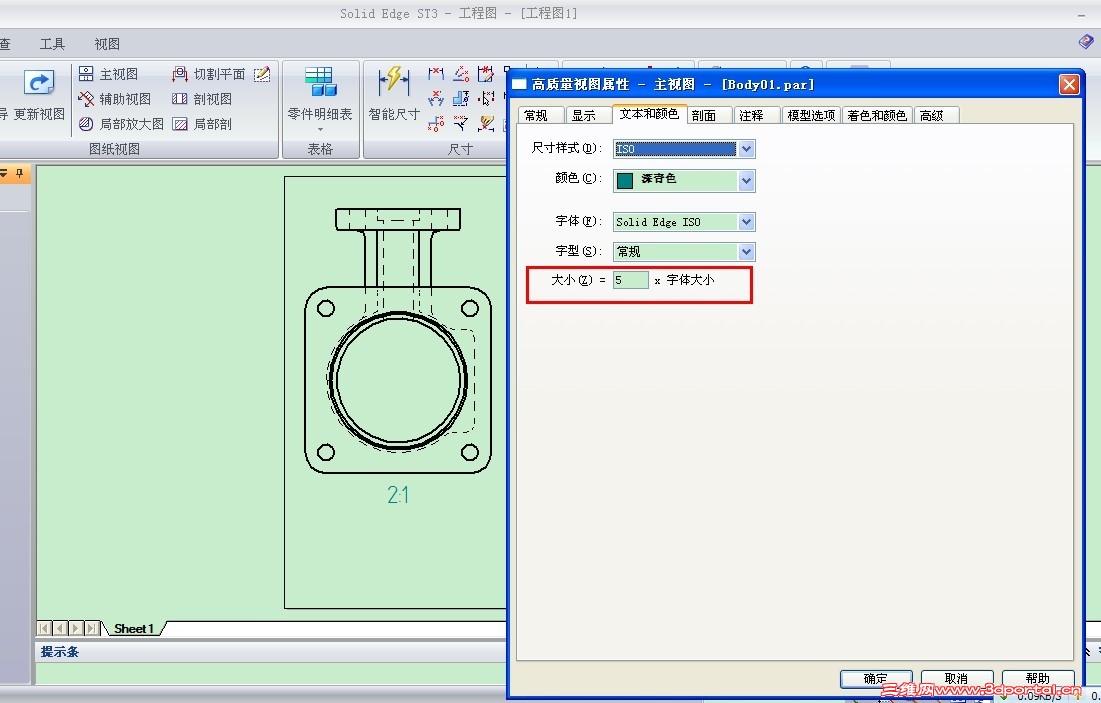

然后点击下面的属性，打开属性对话框，字体大小根据需求进行调整

kanglin · 发表于 2011-4-13 22:12:25

多谢慢慢看挺好的！

3DST明明白白 · 发表于 2011-4-13 22:14:10

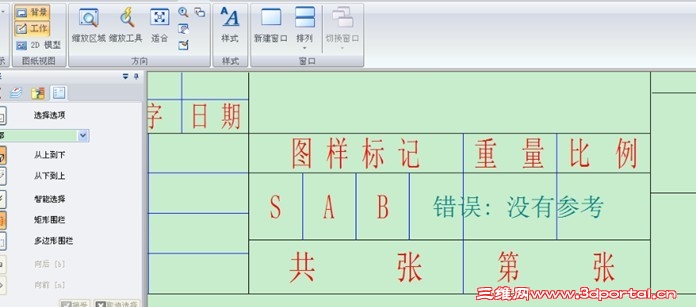

然后将这个比例文本框移动到标题栏

3DST明明白白 · 发表于 2011-4-13 22:14:35

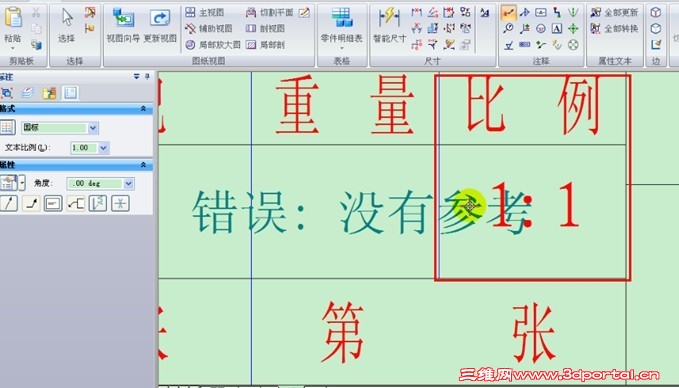

当我比例更改为1:1的时候，下面的回跟着变化了

3DST明明白白 · 发表于 2011-4-13 22:15:03

已经改变了

kanglin · 发表于 2011-4-13 22:15:22

学习了，你不是说还有第2种码

3DST明明白白 · 发表于 2011-4-13 22:15:45

设置工程图中视图比例的第二种方法

3DST明明白白 · 发表于 2011-4-13 22:16:01

这种方法需要我们先在模板中设置好属性，

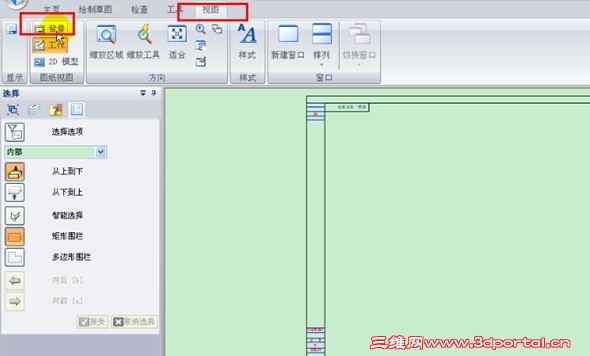

首先点击视图下的背景

3DST明明白白 · 发表于 2011-4-13 22:16:19

选择图框页面，这个根据你实际情况选择，演示中为A2

3DST明明白白 · 发表于 2011-4-13 22:16:38

然后点击主页，将属性文本—图纸比例-调入到注释中

3DST明明白白 · 发表于 2011-4-13 22:16:54

将这个属性文本放入比例下面

3DST明明白白 · 发表于 2011-4-13 22:17:09

再次点击背景退出图框

3DST明明白白 · 发表于 2011-4-13 22:17:23

现在才开始调入模型

3DST明明白白 · 发表于 2011-4-13 22:17:39

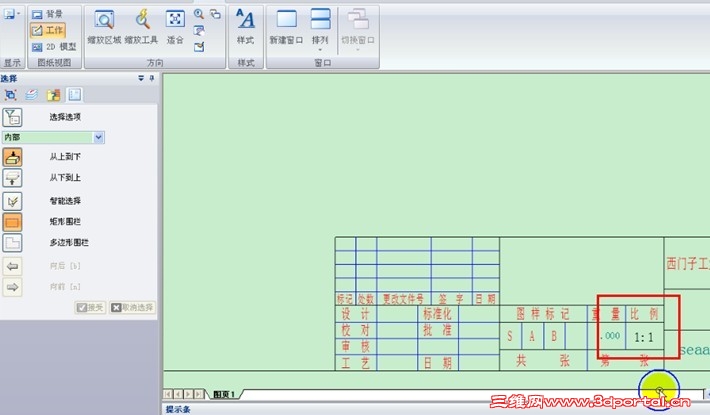

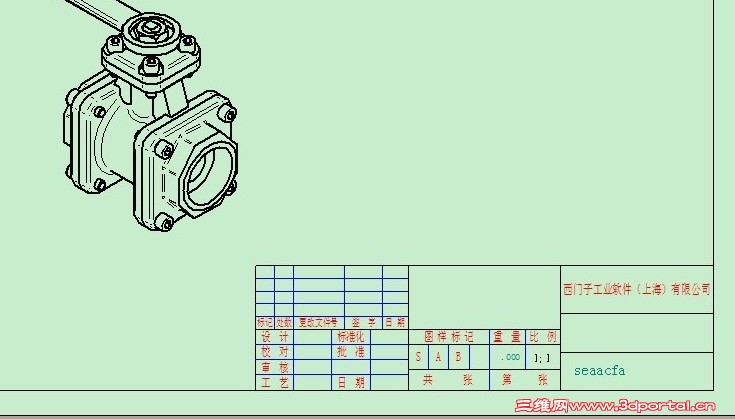

比例自动更新

3DST明明白白 · 发表于 2011-4-13 22:17:58

不过此方法有个问题，就是只能自动读取第一次调入的比例，后面更改就不自动更新了，需要再下面的地方设置

3DST明明白白 · 发表于 2011-4-13 22:18:08

如下图

3DST明明白白 · 发表于 2011-4-13 22:18:27

确认后就能更新了

kanglin · 发表于 2011-4-13 22:18:40

那看来第2种方法还是不行额
