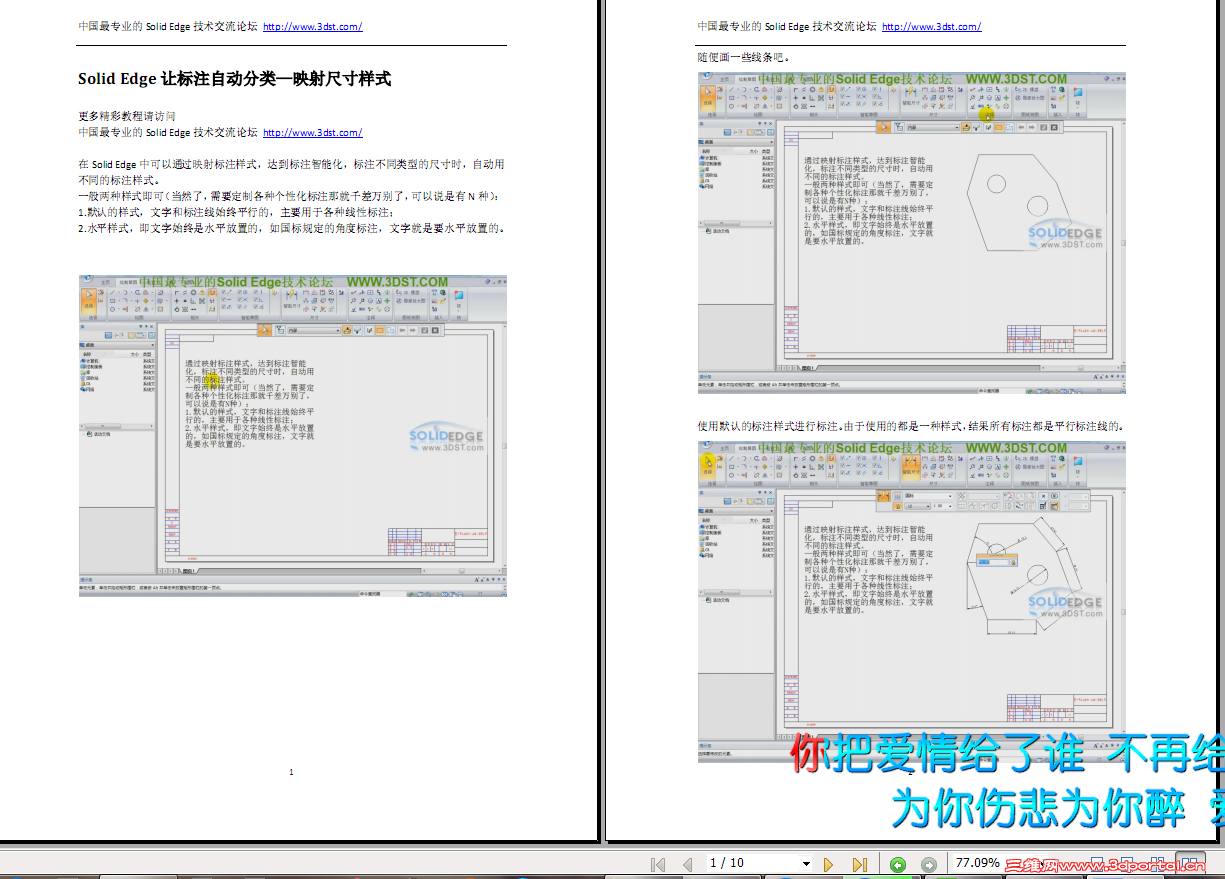

Solid Edge让标注自动分类—映射尺寸样式 文本
% c2 Z' T9 W" N

在Solid Edge中可以通过映射标注样式，达到标注智能化，标注不同类型的尺寸时，自动用不同的标注样式。

一般两种样式即可（当然了，需要定制各种个性化标注那就千差万别了，可以说是有N种）：

1.默认的样式，文字和标注线始终平行的，主要用于各种线性标注；

2.水平样式，即文字始终是水平放置的，如国标规定的角度标注，文字就是要水平放置的。
