或许稍有难度的一个汽车部件，大家来做做看。

phycho

5 S7 L5 }; o1 L
9 f$ b- E* l( y/ ^这是汽车齿轮连接部的一个部件。
+ Y9 ^! U$ v$ d: s. o
. q1 V. Q/ N/ q( W- Y5 Y) j有具体尺寸，大家来做做看。活跃活跃论坛气氛！
# o1 k7 o& j7 I! s) `
有人说难，有人说简单。
5 s5 Z0 ]$ Z* Q; u! y一般的话30分钟内可以完成建模。
3 ?! _0 ~! N8 P% i

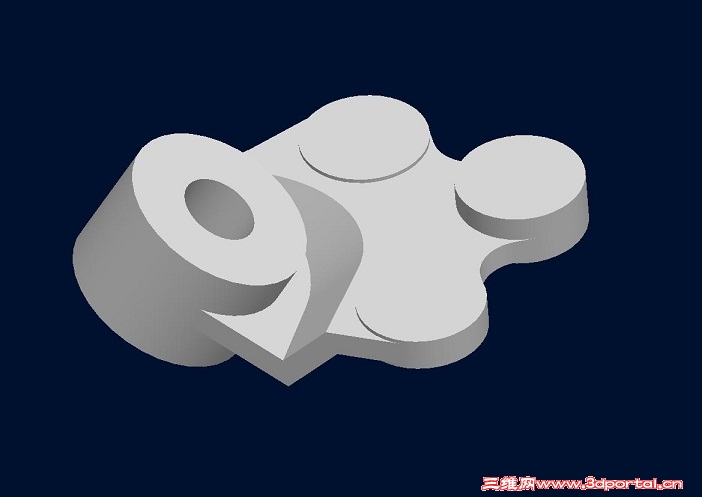

% ]# D7 L! ~/ z9 e; q7 H做出的只需贴图即可，不用传part的。

8 Q. }+ O/ ]9 L$ P( J; C) A4 r; l大家交流交流。

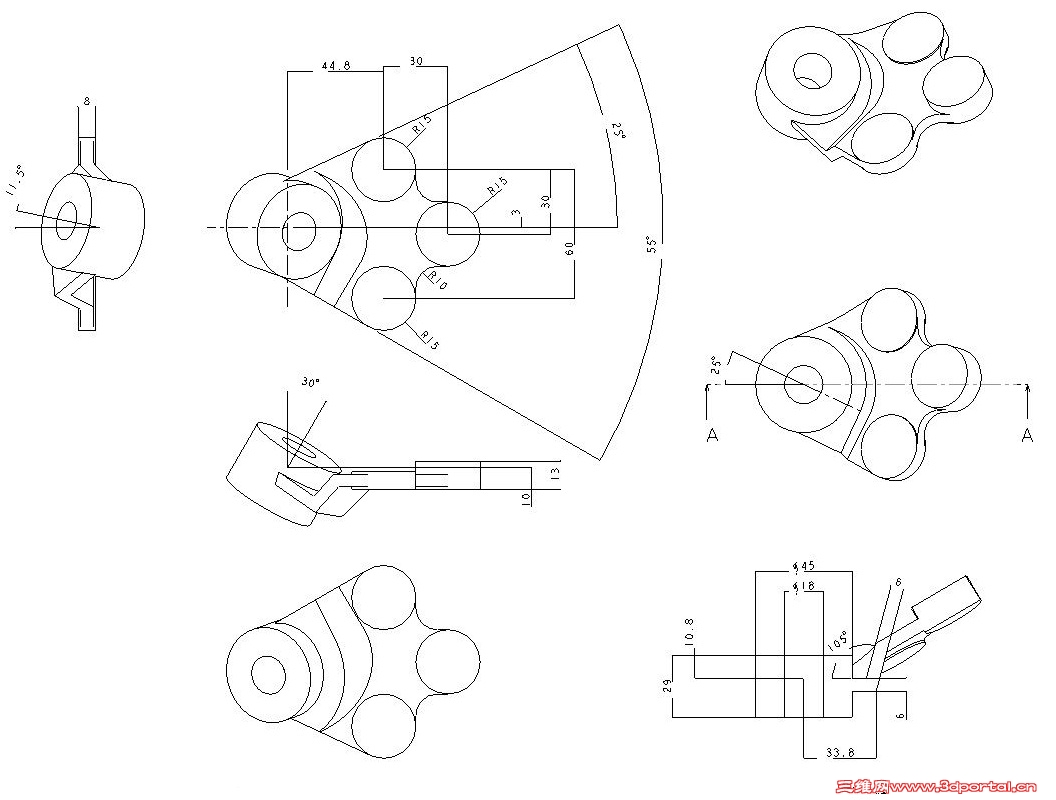

好了，上传图纸，看附件。

phycho

大家一起让大脑运动一下活动活动。
6 M: n. w8 z- z+ Y- I
  d8 F( u) \$ c7 q别让大热天给热坏了哦

rookie108

这个不难的吧？有空试试看。

282370895

真没意思，这种图30分钟带出工程图

phycho

1 D- \3 k0 ]. a* W3 r, A% ?6 D) _

真没意思，这种图30分钟带出工程图
282370895 发表于 2011-7-28 15:50 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢你的关注。
8 R7 e) ?7 a: O/ Z
. }, M1 i# E+ E- n其实原部件形状非常的复杂，不是图中这么简单的。

! Q  x+ I1 K+ N+ C3 G, ~是我故意把形状简单化了。
* K! _8 g1 H+ ?6 F2 H0 d- W+ F第一，关系到企业机密。
. \4 Q: k9 `' w- ~2 n! o
9 ]' g' s% f+ p" ^第二，出此题只是让大家练练手，不是出图纸搞加工。
' `; C5 h0 T# C. T" d1 S/ S5 _: L上原图纸，搞得很复杂的苦力活谁来做。
: R; H* N+ Q& ]  p' t1 e1 |/ i1 s8 N

" ?, I' U* c! {# Z3 X, I. P当然，30分钟的建模时间，
# d' U+ J4 i& n是在您能正确理解形状的前提，不然30分钟恐怕不够的。。。
0 a- j. u  M* |$ b" U# k/ p
- i0 D7 X3 \6 B! u, T4 F+ |这个部件的主要特征就是双重角半圆的连接处。
$ j' b% h3 y2 R  X; w

4 S4 p$ M- p1 l5 z大家练练看吧。


/ h7 {, n- S* f8 F: lgood luck.

phycho

真没意思，这种图30分钟带出工程图
282370895 发表于 2011-7-28 15:50 http://www.3dportal.cn/discuz/images/common/back.gif

, D% D" f5 G8 h: x  q! ~& r5 i我是搞机械设计的。
- k2 j% u& p5 x' {" B; E6 u' f! _
" k3 d2 I; ^7 I3 N  O( i; U一个元件，从开始设计到最终出图纸，一般要个把月甚至更长。
8 ]$ Z1 N9 ^  t, C, K
要考虑零件强度，周围的干涉，元件机能，加工的成本等等，等等。。。

# K! V% X/ F- b2 i5 H# T- E+ @t12和t16,只是4mm的厚度区别，到最终决定要花很长时间去讨论。
3 p  b; W; p# t; o" V8 E  _
最终的元件形状，看着图纸，我们可能只需10分钟，甚至更短的时间就可以建模。
% q2 |( X, h. d  d; h7 n
5 G) ~# V& F5 W. O% {! S但是途中的设计经过，要花多多少少的时间和精力啊。
5 G, ?9 ^2 P$ B, X4 D8 c" I; h
如果你也是个设计者，这些应该明白其中的苦。

4 P8 |" ^7 D; D如果不是，请不要用这么轻率的口气来说话。

在设计行业，按图纸作元件，花30分钟的建模算是很长时间了。

非诚勿扰，谢谢。

rookie108

楼主说的有道理。功夫在纸外啊。绘图员和设计师那不是一样的层次。

gxj528

汽车齿轮连接部有这么个东东还从没看到过，至少变速箱里是没有的吧

phycho

汽车齿轮连接部有这么个东东还从没看到过，至少变速箱里是没有的吧
gxj528 发表于 2011-7-29 09:18 http://www.3dportal.cn/discuz/images/common/back.gif

/ r% A3 z' L7 ~0 @不在变速箱。多段变速齿轮的连接，一般用不到二重角度的。

phycho

没人贴图回复，看来是否有难度啊？
还是有尺寸不清楚的。

hqu8808

呵呵 不知道这是什么部件呢··
