那么多人看 可就是没有人能给出合理的解决办法啊
7 q" F% U% V1 U0 U# K% q这个问题很久之前在论坛讨论过 有一位仁兄给了一个教程 如下：- ]- s9 P0 ]( H* w/ S; K

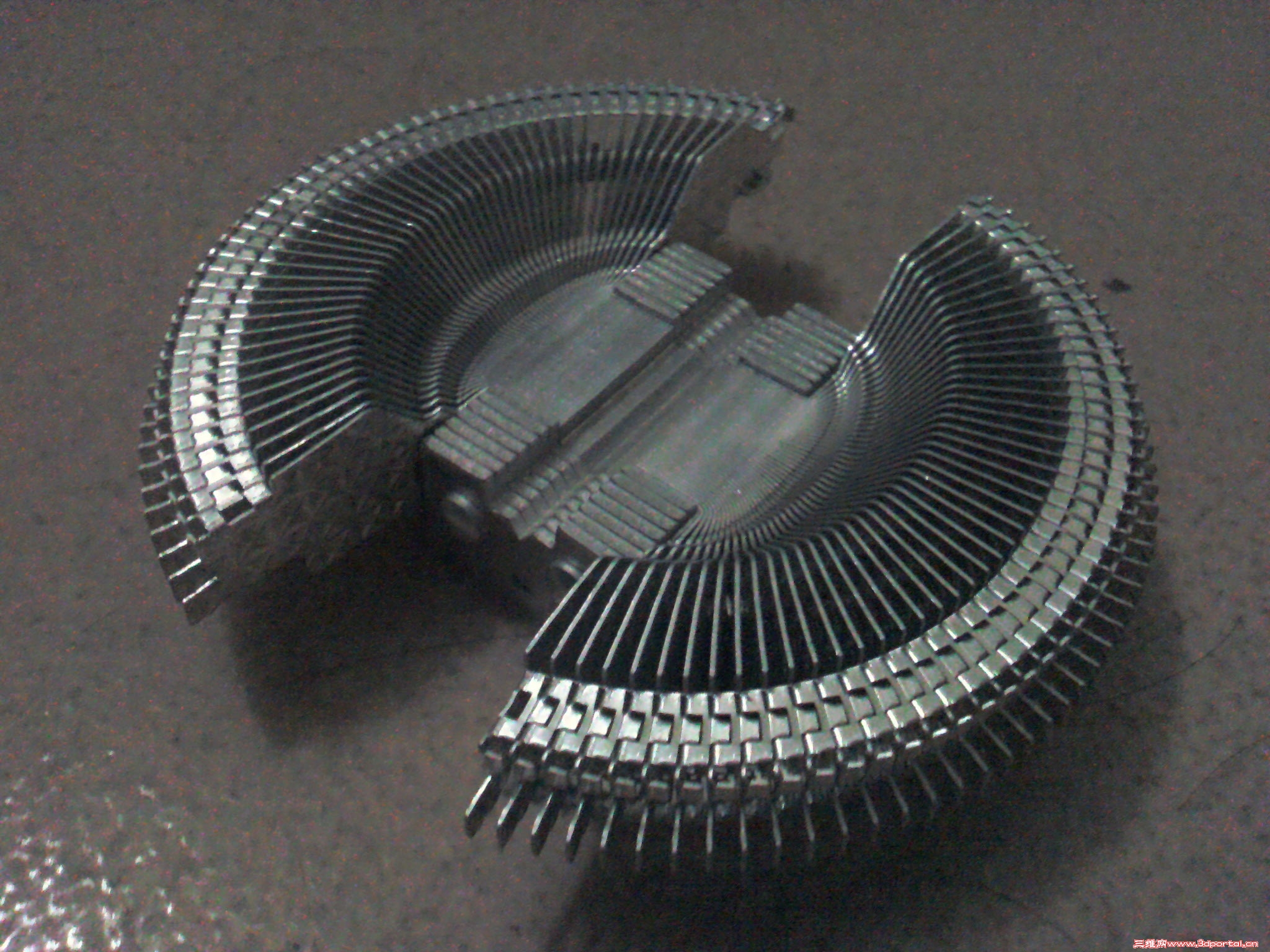

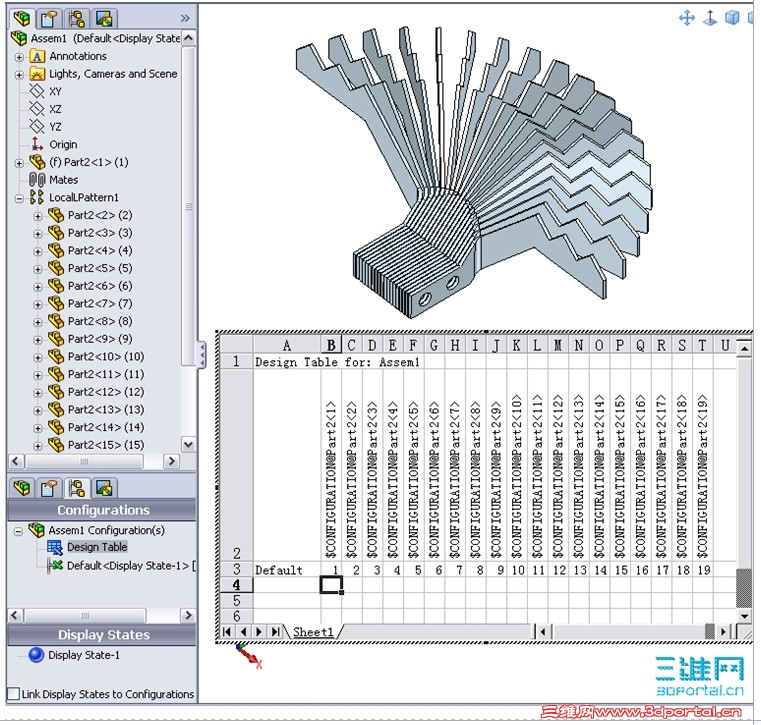

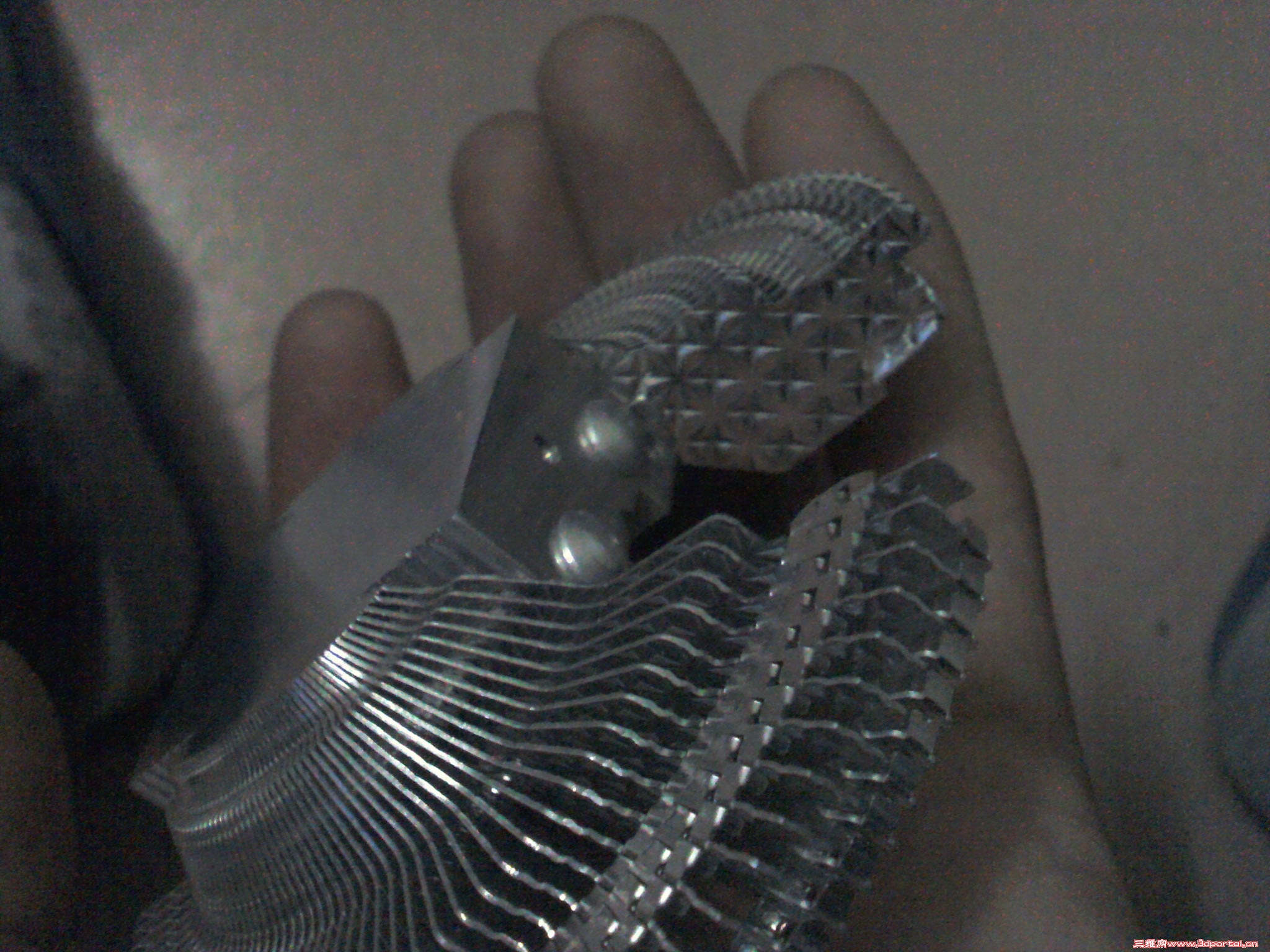

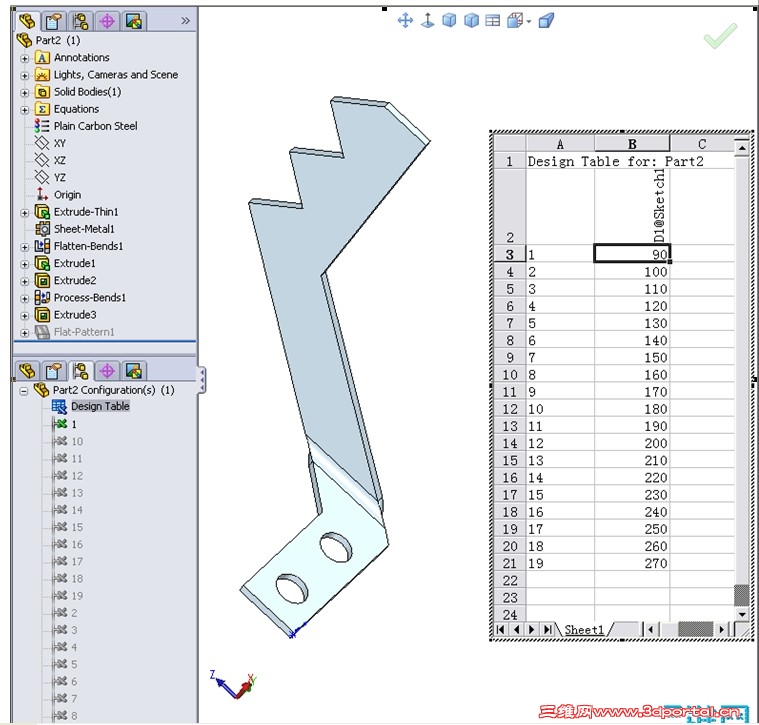

1. 利用設計表為這個“固定形狀”+“不同彎折”的鈑金件生成一大堆的配置。（例子是等分18份）
4 B1 |& k7 {) J p 2.
插入到裝配+線性陣列，再來一個新的設計表驅動陣列內不用零件的配置（裝配可以只有一個配置）。
: V) v: L$ |, A- ]& l7 s 為什么要用到設計表呢？( P1 {4 U+ V, R4 w" V4 u+ t
因為在Excel內拉一拉就可以生成系列數據，不必在SW中按鼠標按到手軟.; i0 y6 Q: j. v3 B5 S
' p, b, g, |( y
, ~$ R4 c, v1 i2 [8 c2 q+ f
* X3 P) G# ]$ P
8 `7 H+ F/ X5 E1 z! t

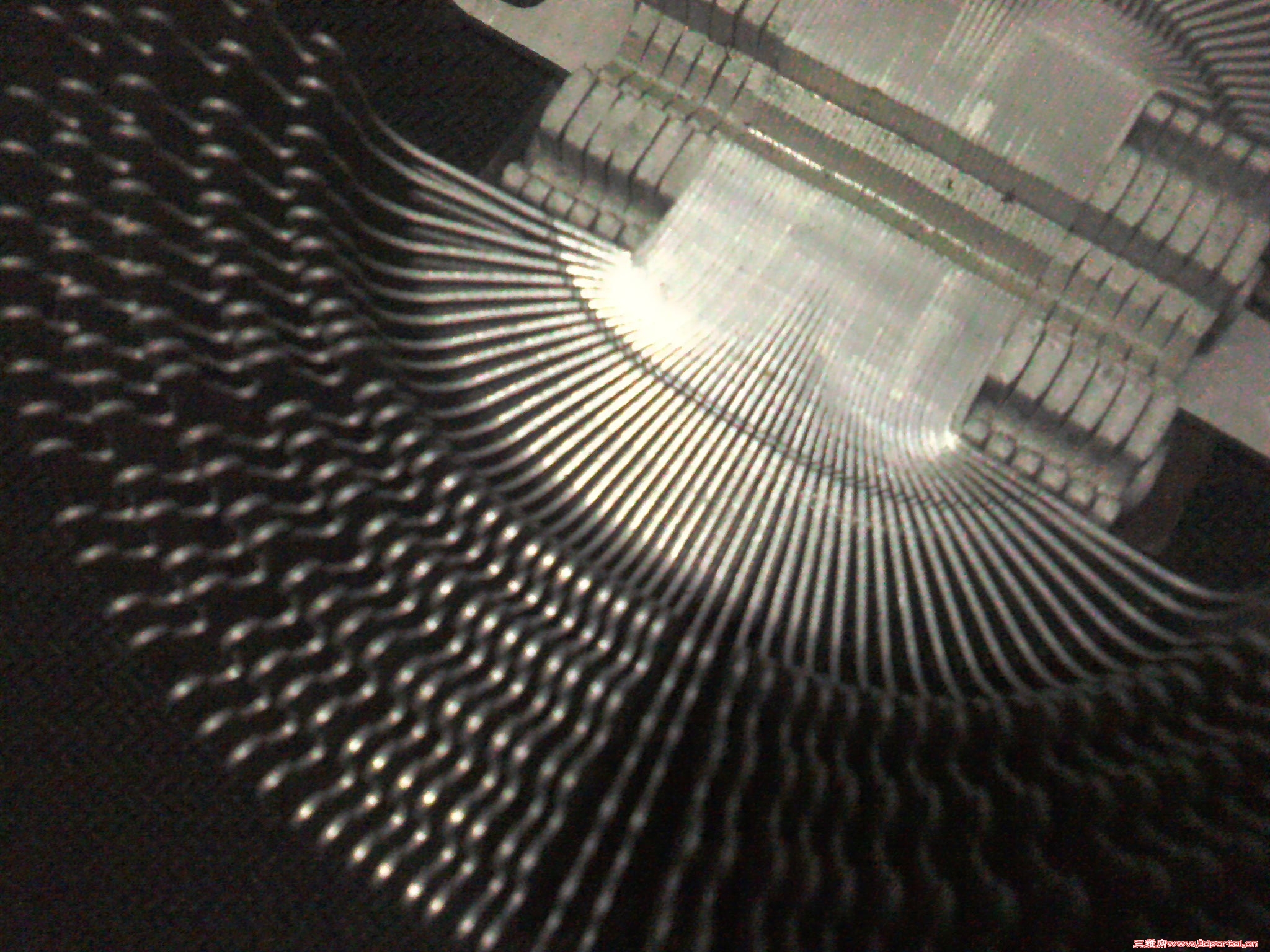

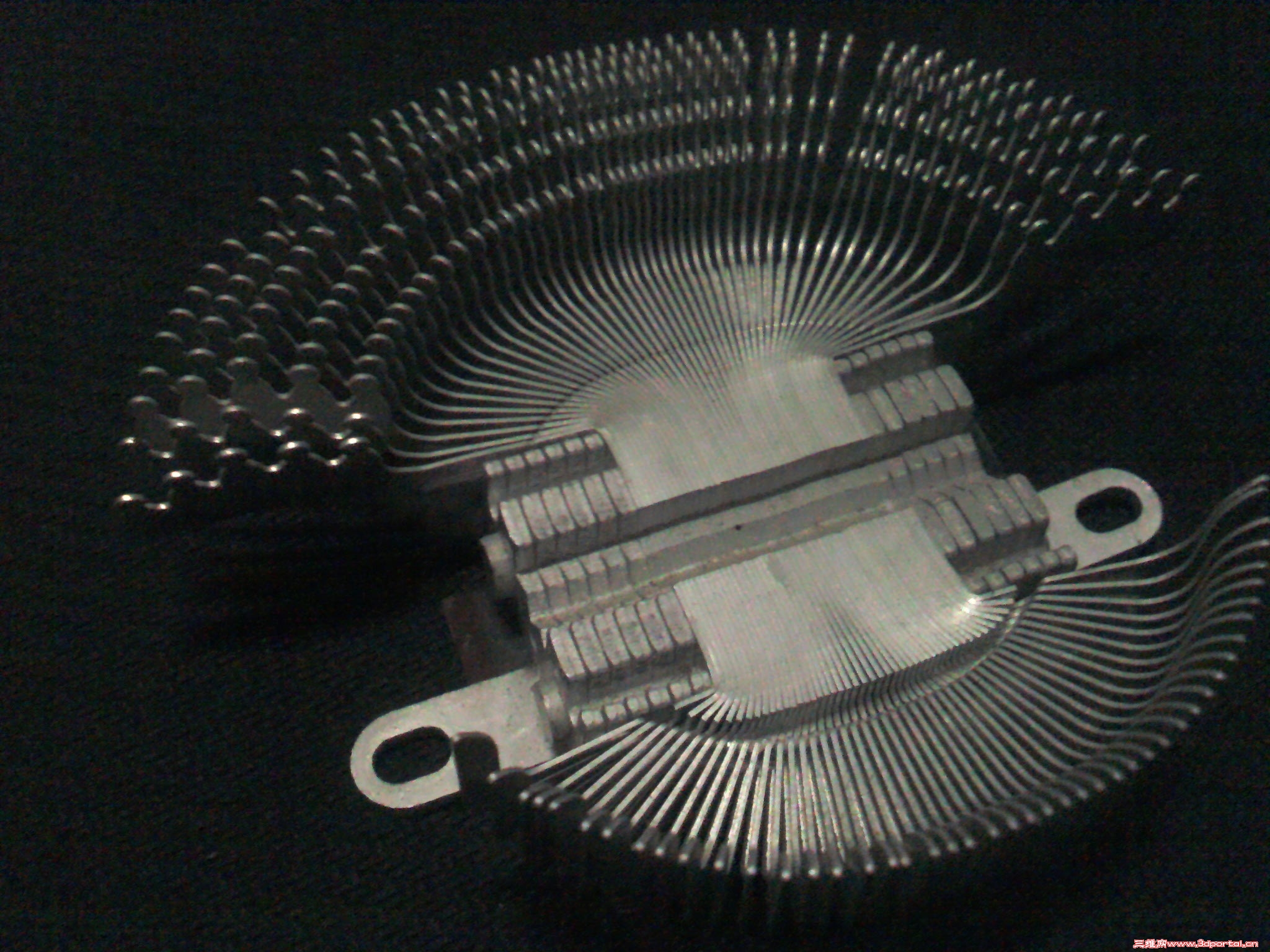

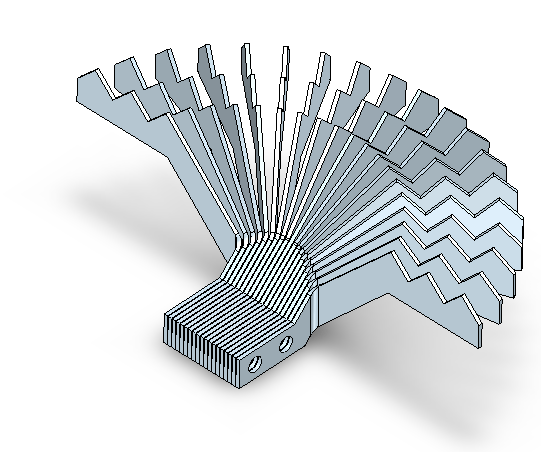

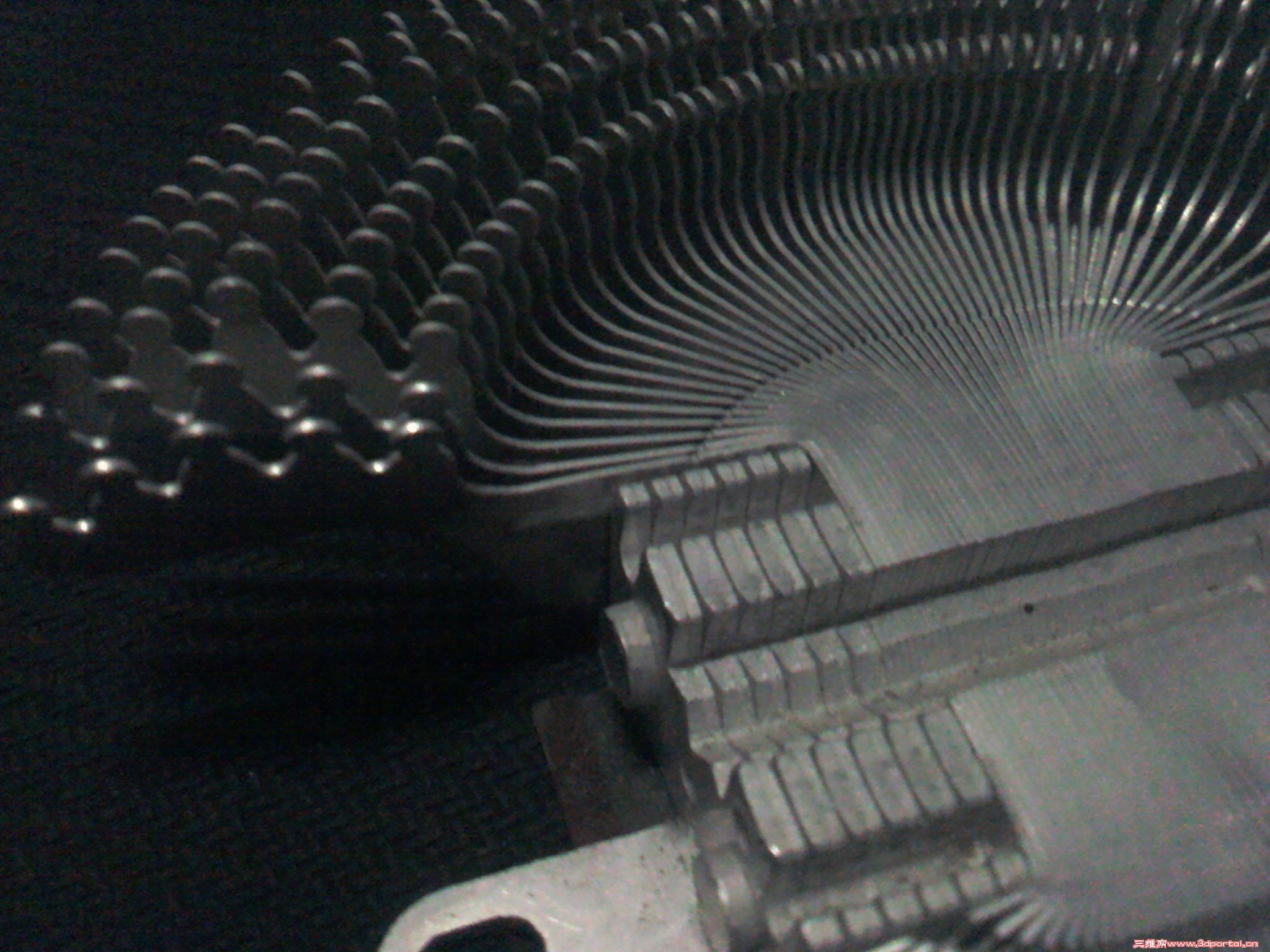

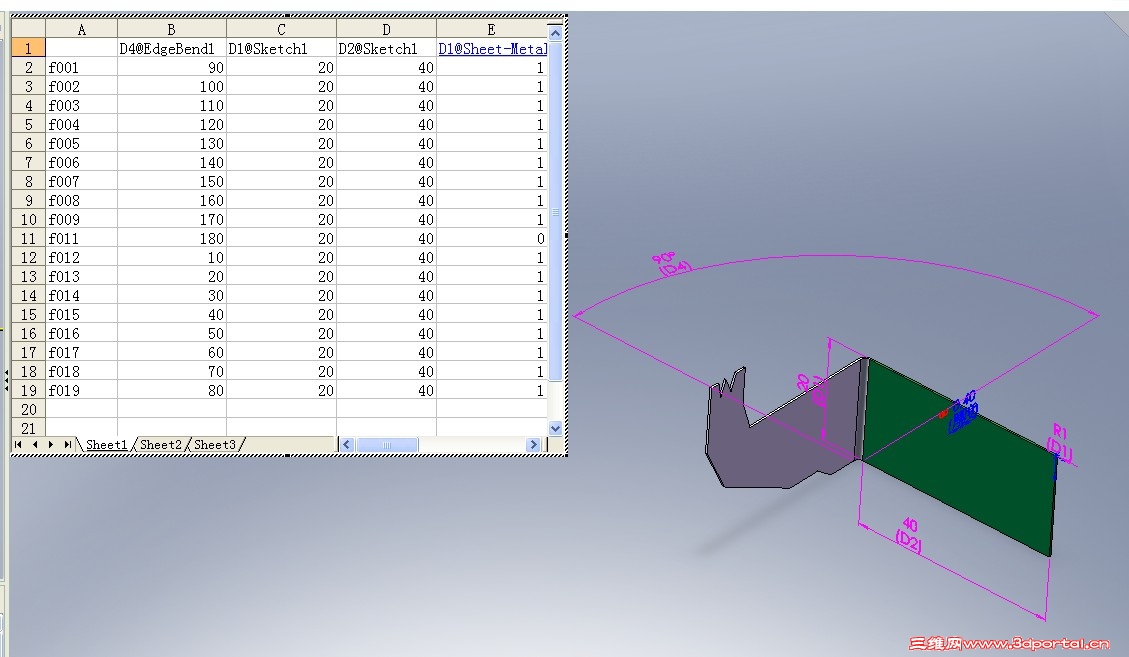

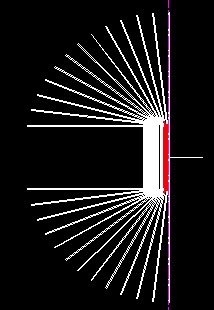

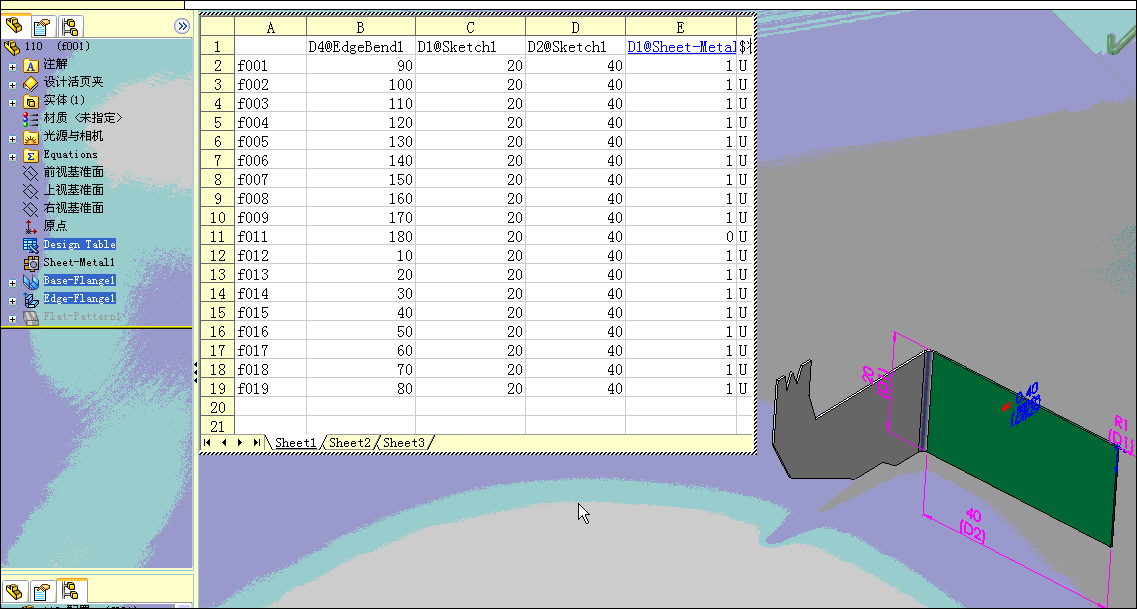

依据这个教程，我做了“固定形状+不同折弯”，
- a. T% H9 f2 T; V( P, ]$ D7 f' N, H
$ O4 T3 z0 W0 M- G2 L& d

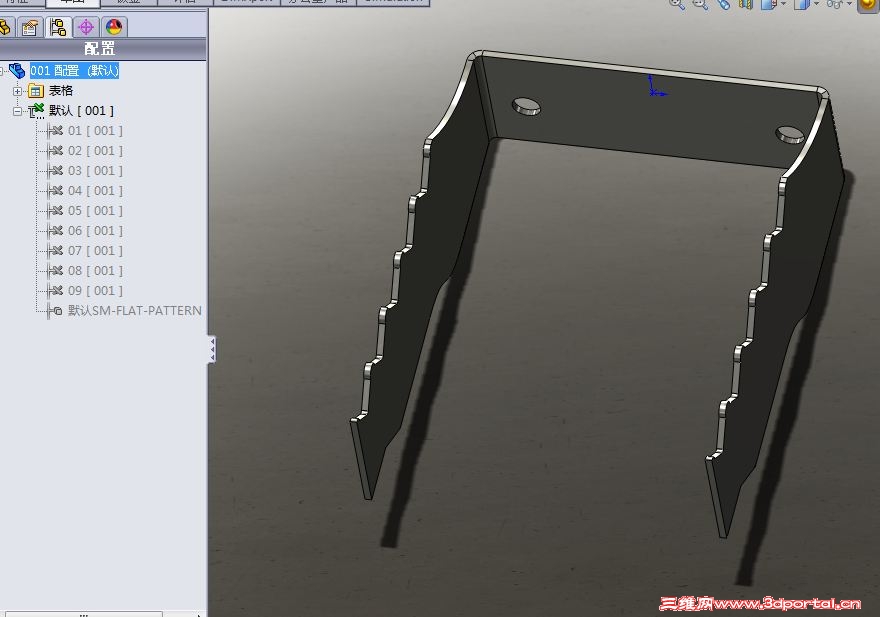

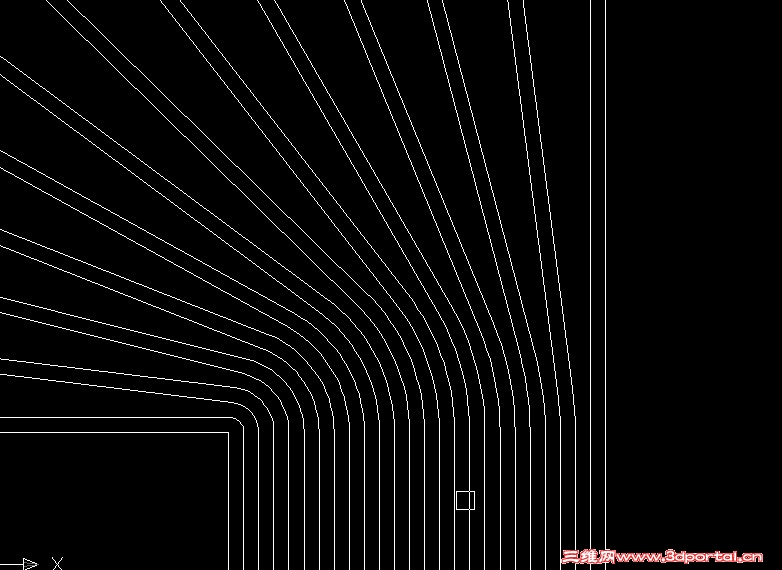

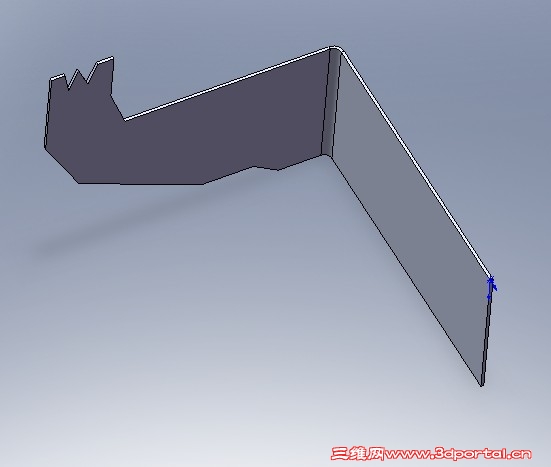

原始片的角度为90，圆角为1，所有配置的圆角都为1。（其实每个配置的圆角应该是不同的，如三楼的截面“局部详图”所示）
% ?3 d8 |- H' M# X7 g) r

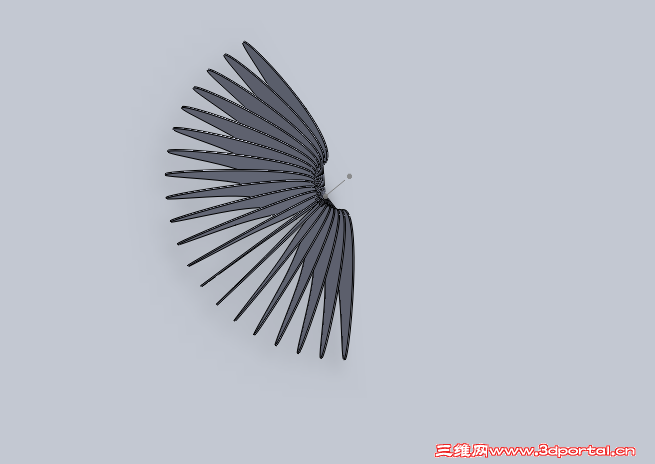

8 R# Q n! e% H* ]; D这里我做出来的效果就不对了，其中一部分（001-011）方向是不对的，011因为干涉也不能创建成功。但是表格里面又不能定义负角度。提示为“只能在0.01000—180.00000之间.用来定义不同折弯.* S% F! c" B& S0 L9 T e7 p
那么出现这种情况的原因是不是因为我的001（原始片）的特征定义有问题，是不是角度为180，如果是，那么圆角又应该是多少？ # r. z b2 X/ v4 v( N* q9 P/ c; K, e

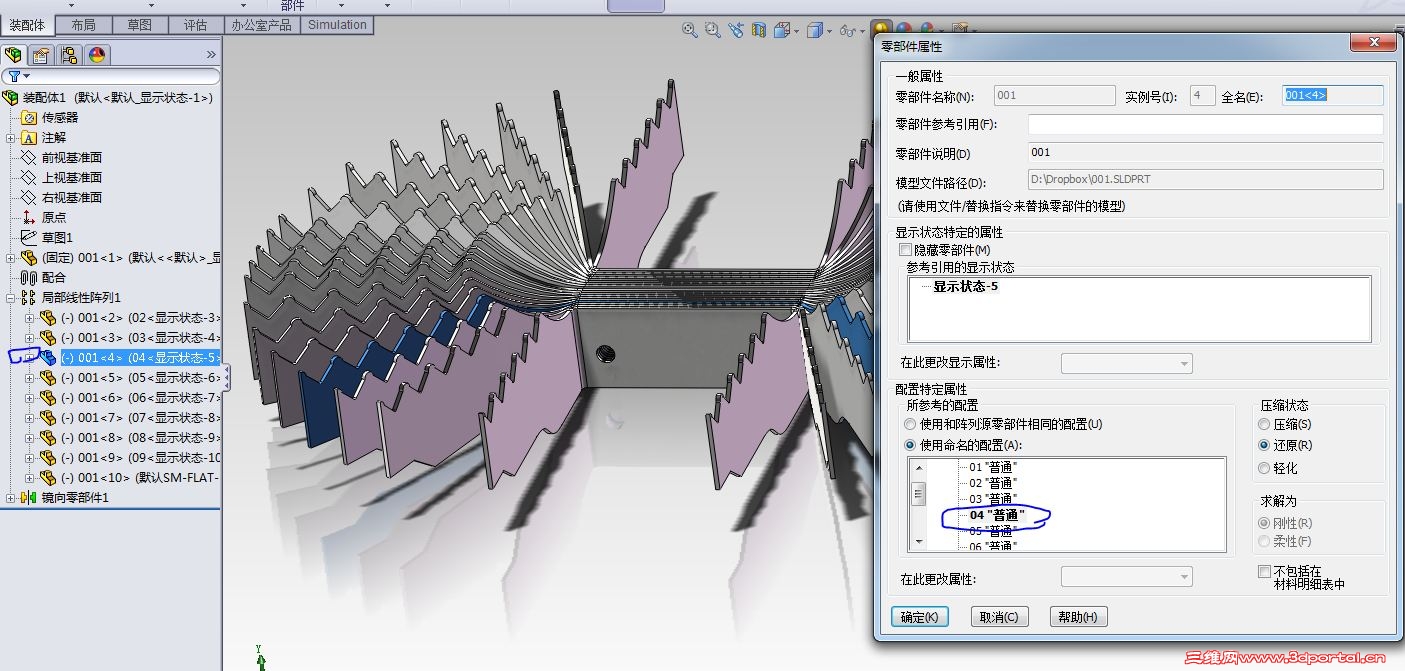

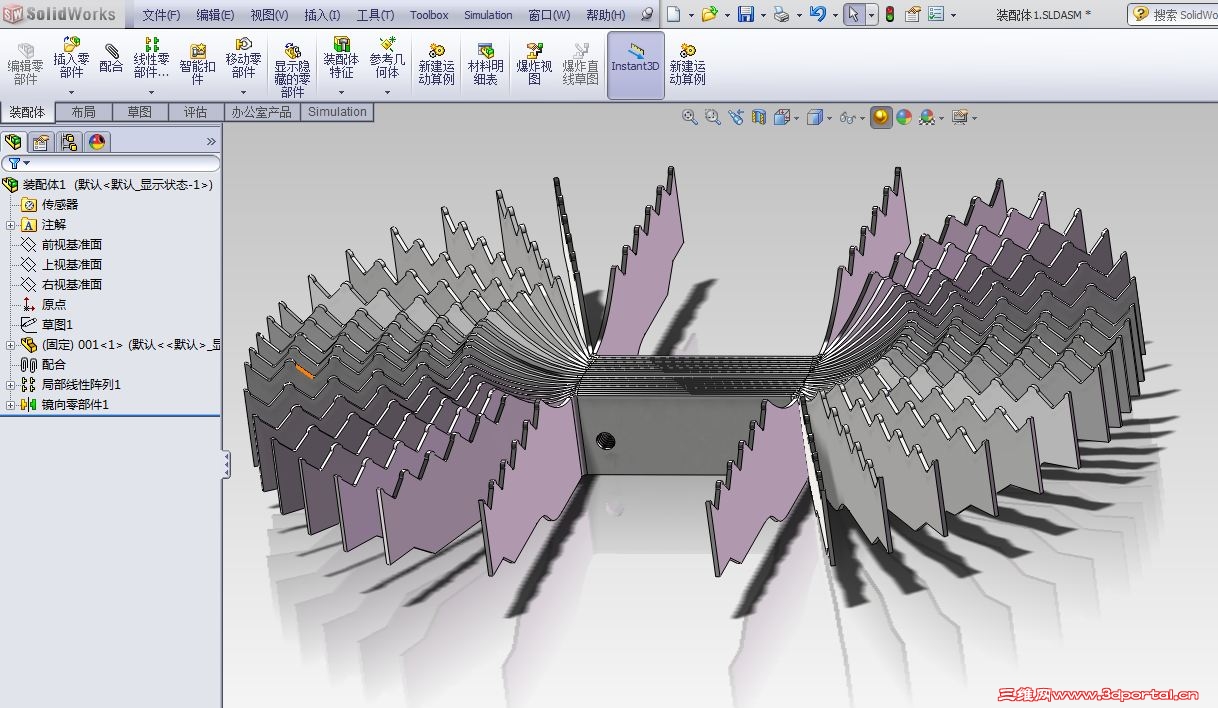

如果这些个配置生成的零件都是对的的话，如何像教程里面所说那样“插入装配+线性阵列”？
5 ~! N; @! H* H' m% S3 a 跪求高手能给出意见，同时对几位朋友的回复表示感谢。1 b4 M8 S8 p0 }! I
|
