请教高手：工程图中局部视图的轮廓边线怎么去除？

baijunge · 发表于 2011-9-27 10:34:32

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如题
想去除局部视图的轮廓边线
不知道怎么搞
请高手指教~~
谢谢~~

有氧运动 · 发表于 2011-9-27 11:54:44

在实体内部的边线？没必要去除吧，那是标准画法。

lfenger2008 · 发表于 2011-9-27 12:17:45

楼主是要去除切边吗？选中相应的视图右键-切边-切边不可见即可。

baijunge · 发表于 2011-9-27 12:33:00

给局部放大图的时候
不是要画个轮廓吗
这个轮廓在详图上也有
能不能把这个轮廓去除？

营口制造 · 发表于 2011-9-27 17:06:57

提示: 作者被禁止或删除内容自动屏蔽

baijunge · 发表于 2011-9-28 07:56:13

会出现在详图上的
我用的2010版的

xftqb · 发表于 2011-9-28 08:22:55

会出现在详图上的

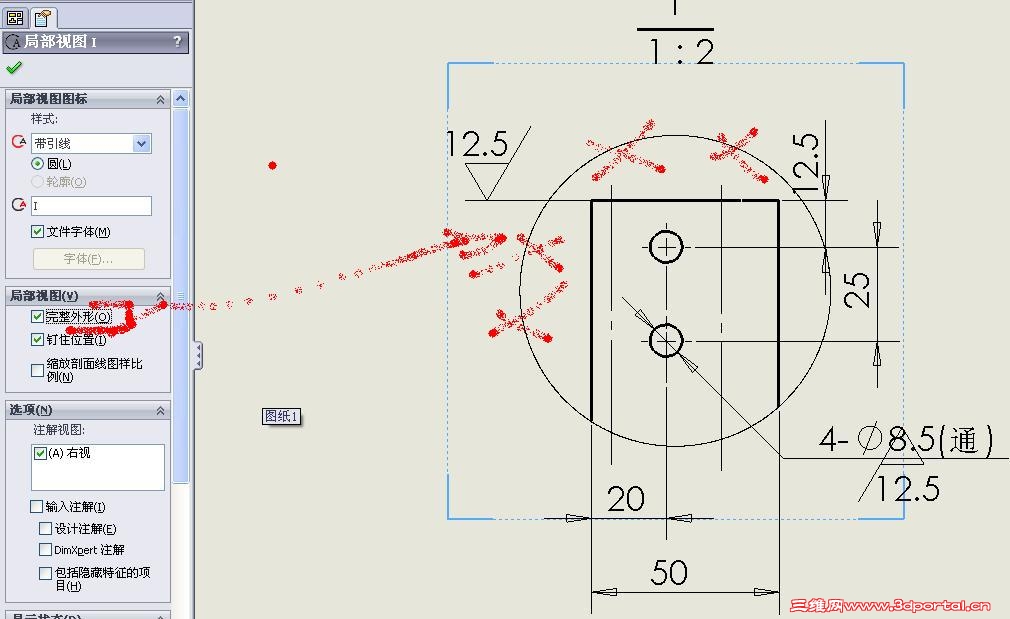

% E. ^; t$ e; B- y/ Z' A! o) r我用的2010版的
% U0 R4 c0 t% x, Obaijunge 发表于 2011-9-28 07:56 http://www.3dportal.cn/discuz/images/common/back.gif

不知你说的是不是指这个！

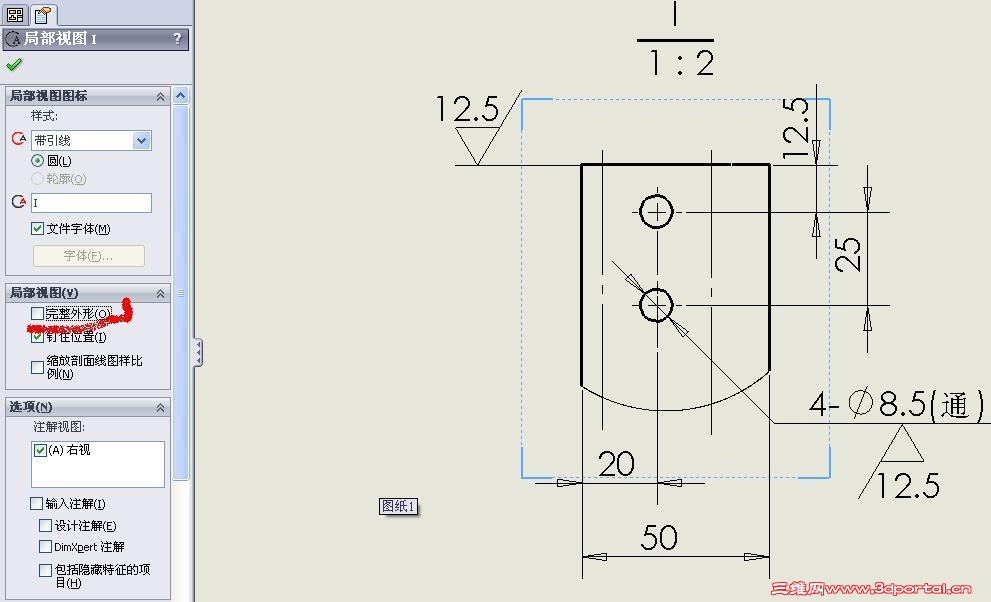

取消完整外形选项即可。

ffda · 发表于 2011-9-28 08:23:55

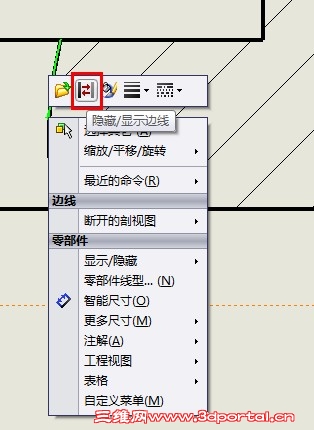

点右键，有隐藏命令。

baijunge · 发表于 2011-9-28 11:06:49

7# xftqb
7楼说的正是我想隐藏的
不过不是完整外形的那一点线我也不想要
怎么办？

baijunge · 发表于 2011-9-28 12:27:14

高手快来帮帮我啊
难道这个线真的去不了的？？
郁闷

营口制造 · 发表于 2011-9-28 13:04:37

提示: 作者被禁止或删除内容自动屏蔽

zimo · 发表于 2011-9-28 13:08:19

9# baijunge

按制图规范，应该有这个线条的吧，是细实线！要不你点右键看有没有“隐藏”命令。

xftqb · 发表于 2011-9-28 13:16:21

本帖最后由 xftqb 于 2011-9-28 13:17 编辑

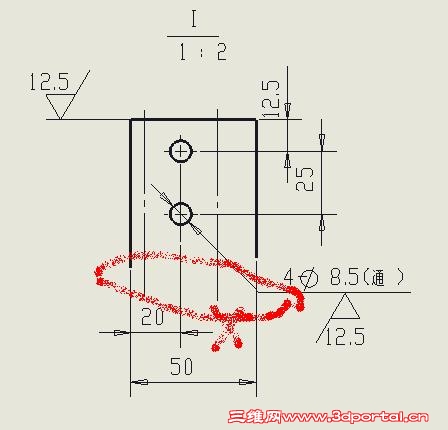

10# baijunge

你只要结果，不讲目的，别人不好帮你。因为达到相同的目的有很多方法。

你要把这样的线删除，从机械制图来讲是不合理的要求，所以用此软件没发现有什么好的方法实现。

我是通过转换成 dwg 文件在 cad 改的，不知是否能实现你的特殊要求。

repzk031 · 发表于 2011-9-28 20:08:57

本帖最后由 repzk031 于 2011-9-28 20:23 编辑

高手快来帮帮我啊
. s+ V9 _- D4 ]" E7 G( s难道这个线真的去不了的？？4 @: A; _( V' P
郁闷
, j' k+ V/ ~7 b5 q1 v- A# i) u M% Sbaijunge 发表于 2011-9-28 12:27 http://www.3dportal.cn/discuz/images/common/back.gif

我特意帮你翻了身边放着的<<机械设计手册>>第四版,第一卷,机械制图,看了下,连局部视图下边那条细实线你都不要,这样的做法是错误的.你一定要那样做也不是不可以,你可以着手领导制定新的国家标准.推翻现有的！相信大家绝对也会按你的那样来,呵呵！

wjzsky · 发表于 2011-9-28 22:11:30

佩服楼主追求“真理”的态度.

baijunge · 发表于 2011-9-29 08:02:01

哈，
谢谢大家都在出主意
我画的是JIS标准的图
可能去了那个线更好一点
之前CAD都是这样画的

baijunge · 发表于 2011-9-29 12:30:41

兄弟们
不是我不想搞个图上来
是这公司的电脑抓不了图
郁闷

likingtao · 发表于 2011-9-29 12:49:04

顶楼上。软件的绘制肯定自动按照一定的标准来的，自己想出来的可能与现有的制图标准相抵触。

lisazhang · 发表于 2011-9-30 15:48:42

呵呵，好热闹，下边的线是应该有的

baijunge · 发表于 2011-10-5 23:49:00

软件应该人性化
可以自己选择才对
郁闷
这个真的隐不了！~

wangxw2010 · 发表于 2011-10-19 08:42:49

楼主下载一个截图工具就可以了，很容易的。

baijunge · 发表于 2011-10-31 12:35:29

21楼
下个截图工具？
能不能说详细点？

杀苏 · 发表于 2011-10-31 20:32:00

QQ不是就带着截图么？
