有关扫描,引导线的问题

bbaaiiyy · 发表于 2011-9-27 14:23:28

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 bbaaiiyy 于 2011-9-30 08:59 编辑

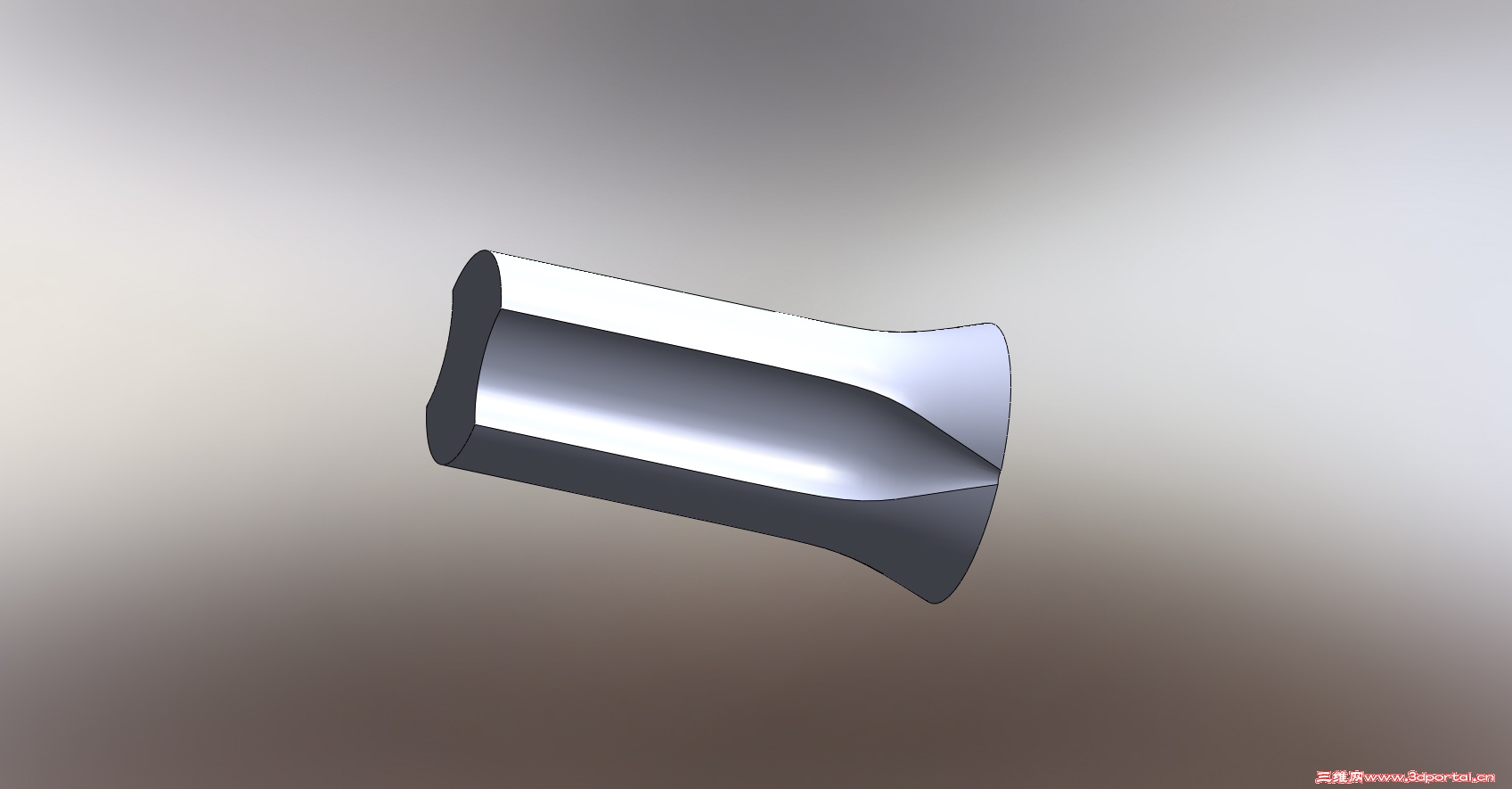

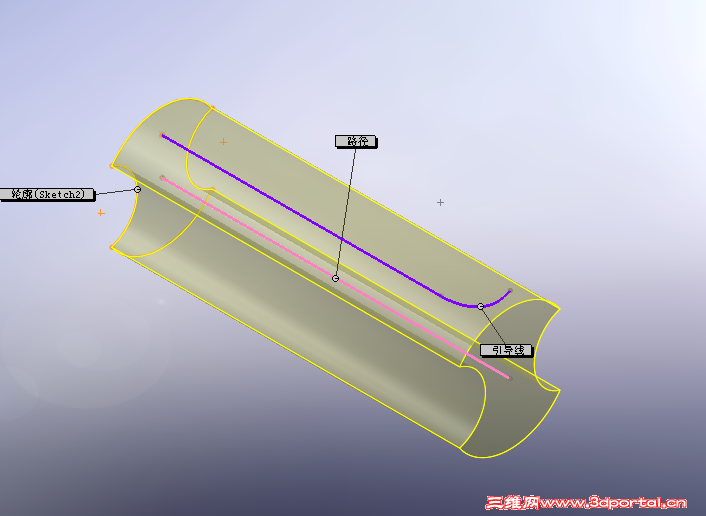

我用的是SW2008的,如下图,为什么无法沿引导线扫描就是尾部要像喇叭开口一样。。。实际上，我想问的是有关麻花钻截面扫描的问题，我试过几次，是否轮廓图要是圆，才能完成沿引导扫描呀，弄圆环也行，可我一弄成外面圆，里面四方型，或者是不规则曲线，只能沿路径扫描，无法沿引导扫描。。。请高手们解答，先谢过

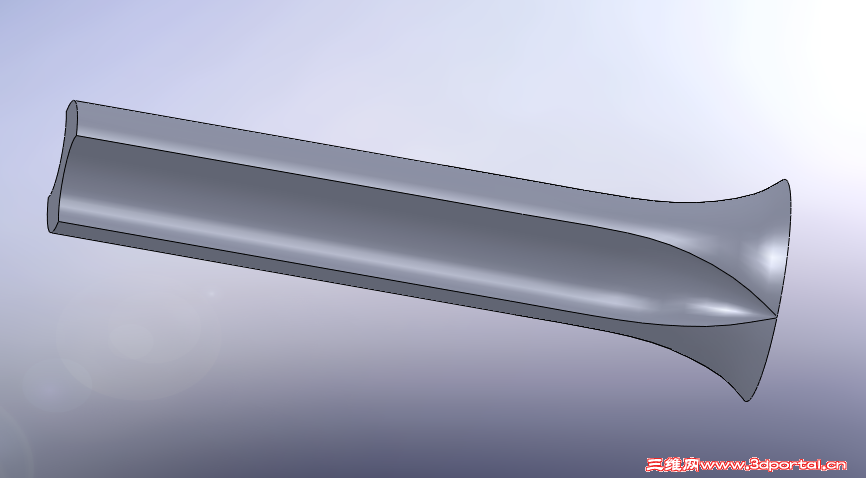

这是源文件，我更改了下，尾部还是不能像喇叭口一样。。。像五楼发的图一样

Part135.rar (125.64 KB, 下载次数: 70)

bbaaiiyy · 发表于 2011-9-27 14:27:29

dddddd这是载图

chif0360 · 发表于 2011-9-27 14:36:18

压缩包坏掉了

bbaaiiyy · 发表于 2011-9-27 15:04:39

本帖最后由 bbaaiiyy 于 2011-9-27 15:17 编辑

解压包现在可以了

lijunq · 发表于 2011-9-27 15:36:28

看看这个，是这样？

bbaaiiyy · 发表于 2011-9-27 15:40:01

是这样子的，我要的就是这种结果，可不知道哪里出问题，是轮廓吗

gooogle · 发表于 2011-9-27 16:04:14

是这样子的，我要的就是这种结果，可不知道哪里出问题，是轮廓吗6 O$ j" P1 U) A) J* U( M u; B, k
bbaaiiyy 发表于 2011-9-27 15:40 http://www.3dportal.cn/discuz/images/common/back.gif

建议在论坛里搜索下，会受益匪浅的，等学会了，这个就不是问题，而且自己能得到提高！

bbaaiiyy · 发表于 2011-9-27 16:30:26

大家都没空吗,还是问题不清楚...

gooogle · 发表于 2011-9-27 16:48:26

大家都没空吗,还是问题不清楚...6 |1 B/ X- i; {2 c8 w0 Z
bbaaiiyy 发表于 2011-9-27 16:30 http://www.3dportal.cn/discuz/images/common/back.gif

就你举得例子来看是引导线不正确，把引导线和轮廓添加穿透应该可以解决。

bbaaiiyy · 发表于 2011-9-27 17:00:59

已经添加穿透关系了,我是先绘制路径,后引导线,然后轮廓图,在轮廓图上绘制一点,与引导线形成穿透关系了

bbaaiiyy · 发表于 2011-9-27 19:28:24

还是没能解决根本问题呀，我尝试了N次了。。。有没有人能一语道破呀，我就等高手来提点我一下。。。我在死胡同里出不来了。。。

w_hs1 · 发表于 2011-9-27 19:40:54

天哪！你确实加了穿透关系，但是也是第一次看到有人这样添加穿透关系的。
轮廓草图中的一个点与引导线穿透一点不错，因此在扫描过程中当轮廓草图平面沿路径移动时引导线也确实使轮廓草图中的穿透点改变位置。但可惜的是你的轮廓草图中的穿透点与草图中的轮廓线没有任何关系，既没有尺寸关联，也没有约束关联，因此那移动着的穿透点并不能牵动草图轮廓有任何变化（位置变化或形状变化），所以说你加的这个穿透关系与不加没有任何区别。

bbaaiiyy · 发表于 2011-9-27 20:37:11

[quote]天哪！你确实加了穿透关系，但是也是第一次看到有人这样添加穿透关系的。
轮廓草图中的一个点与引导线穿透一点不错，因此在扫描过程中当轮廓草图平面沿路径移动时引导线也确实使轮廓草图中的穿透点改变位置。但可惜 ...
w_hs1 发表于 2011-9-27 19:40 [/quote]谢谢不老的指点，呵呵，我实际上就是下载了你的麻花钻的源文件，然后一步一步的在那摸的，呵呵，现在在家里没软件尝试不了，不过明天一早，我马上就去试试

gooogle · 发表于 2011-9-28 08:27:54

谢谢不老的指点，呵呵，我实际上就是下载了你的麻花钻的源文件，然后一步一步的在那摸的，呵呵，现在在家里没软件尝试不了，不过明天一早，我马上就去试试
, A& r E$ T, ^% F0 ]* L7 Q! fbbaaiiyy 发表于 2011-9-27 20:37 http://www.3dportal.cn/discuz/images/common/back.gif

建议你搜搜你楼上这位大师的帖子，贴贴都是经典！学习肯定能提高一个层次。

ffda · 发表于 2011-9-28 08:42:01

本帖最后由 ffda 于 2011-9-28 08:48 编辑

是不是这样的形状？

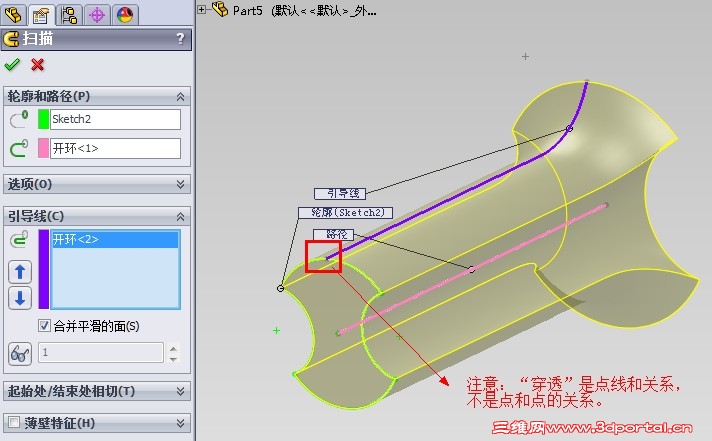

其实这个穿透的添加可以有两种方法：
一是在先画路径和引导线草图后画轮廓草图的情况下，可以右键选择轮廓草图上圆弧的中点，与引导线添加穿透；
二是在先画轮廓草图后画路径和引导线草图的情况下，选择引导线的端点与轮廓草图的上圆弧添加穿透。

bbaaiiyy · 发表于 2011-9-28 09:49:11

本帖最后由 bbaaiiyy 于 2011-9-30 08:47 编辑

是不是这样的形状？% r0 f8 e6 r# M! ?
1945806
0 {! }. a+ i$ Y" f. J: x6 z- S7 ^6 E* g, b1 M! q4 S7 s
其实这个穿透的添加可以有两种方法：
o+ T$ u d- g( x一是在先画路径和引导线草图后画轮廓草图的情况下，可以右键选择轮廓草图上圆弧的中点，与引导线添加穿透；6 X6 H* P# `! E$ O3 @1 D
二是在先画轮廓草图后画路径和引导 ...+ w/ u! k6 }; l* L
ffda 发表于 2011-9-28 08:42 http://www.3dportal.cn/discuz/images/common/back.gif

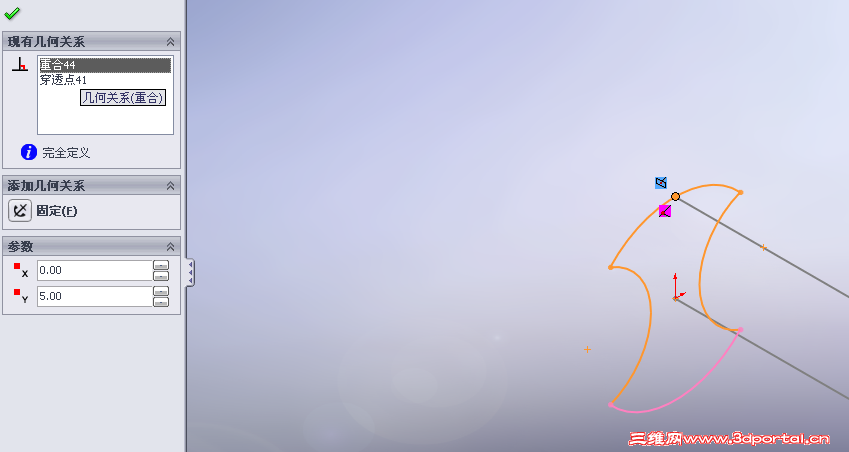

谢谢，我添加穿透关系时，是点跟引导线形成关系，是点跟线。用你的方法我又试了，

如果引导线不在轮廓线上呢，只在轮廓面上。又要如何添加几何关系

bbaaiiyy · 发表于 2011-9-28 09:51:03

看看这个，是这样？
" h' r" `3 T5 s, z% ~( Y% Elijunq 发表于 2011-9-27 15:36 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢你的图片，我想问你下，如何添加关系，才能得到这种扫描结果

bbaaiiyy · 发表于 2011-9-28 10:00:24

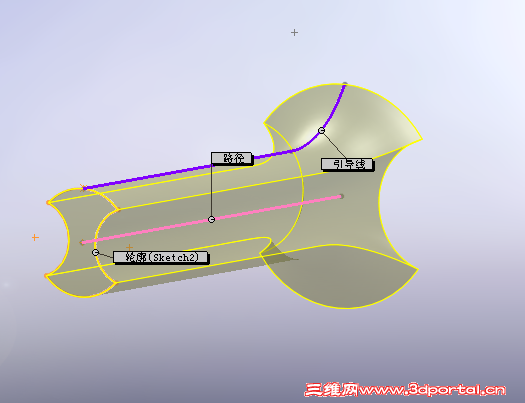

我又试了下，结果是这个样子的，我画了个构造圆，与穿透点形成重合
， QQ截图3.png

快要接近我要的结果了，只是另外两边为什么不能向外引导，形成喇叭口呢

小辈 · 发表于 2011-9-28 10:13:59

学习了！、、、、

阿帕奇 · 发表于 2011-9-28 11:05:27

费不费劲啊

，草图建截面，旋转就好了嘛

bbaaiiyy · 发表于 2011-9-28 15:04:23

本帖最后由 bbaaiiyy 于 2011-9-28 16:55 编辑

在线等，最好能上传源文件，拜托了看来又过了一天了，不过还是感谢诸位大师的提点。。。谢谢

repzk031 · 发表于 2011-9-28 19:37:33

本帖最后由 repzk031 于 2011-9-28 19:41 编辑

在线等，最好能上传源文件，拜托了看来又过了一天了，不过还是感谢诸位大师的提点。。。谢谢" O3 E) L/ @9 N# f5 j4 T
bbaaiiyy 发表于 2011-9-28 15:04 http://www.3dportal.cn/discuz/images/common/back.gif

我看了下,随便画了个,没尺寸,你研究一小下,就知道了,很简单的.斑竹说了旋转切除简单,是真的.

bbaaiiyy · 发表于 2011-9-28 20:57:06

本帖最后由 bbaaiiyy 于 2011-9-28 20:59 编辑

我看了下,随便画了个,没尺寸,你研究一小下,就知道了,很简单的.斑竹说了旋转切除简单,是真的.( F4 ^ ]' p+ l- _; h5 |1 |
repzk031 发表于 2011-9-28 19:37 http://www.3dportal.cn/discuz/images/common/back.gif

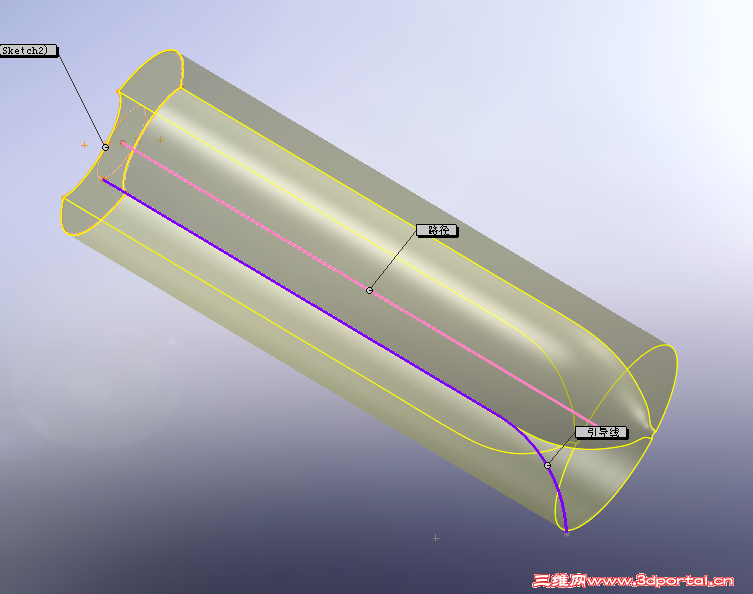

谢谢你的指点，但这个我已经绘制出来了，在第十六楼，我要的不是这种结果，引导不在轮廓边线上，要要的是，如果引导跟轮廓上的一点形成穿透关系后，应该是还需要做构造线，与之形成约束，或者不要约束。。。。，要的是五楼的效果。不过还是谢谢

hongwei_1987jp · 发表于 2011-9-28 21:51:50

好像是这样的吧

likingtao · 发表于 2011-9-29 12:20:01

本帖最后由 likingtao 于 2011-9-29 12:46 编辑

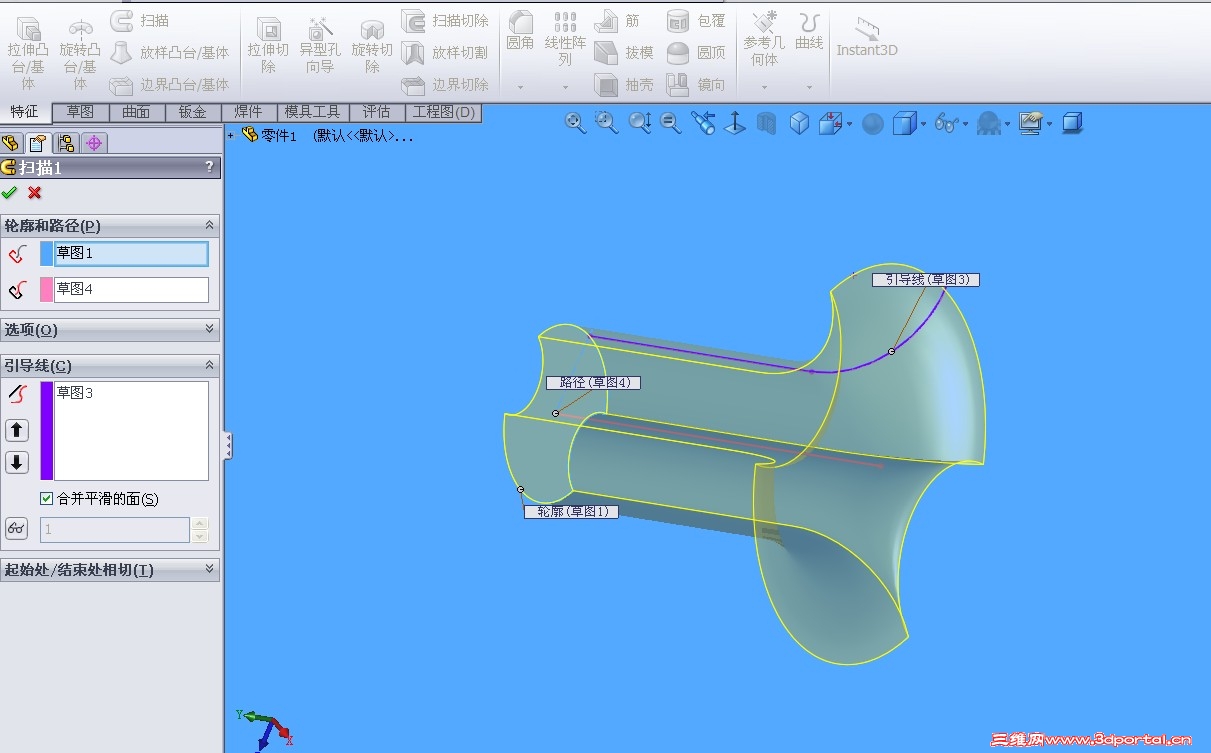

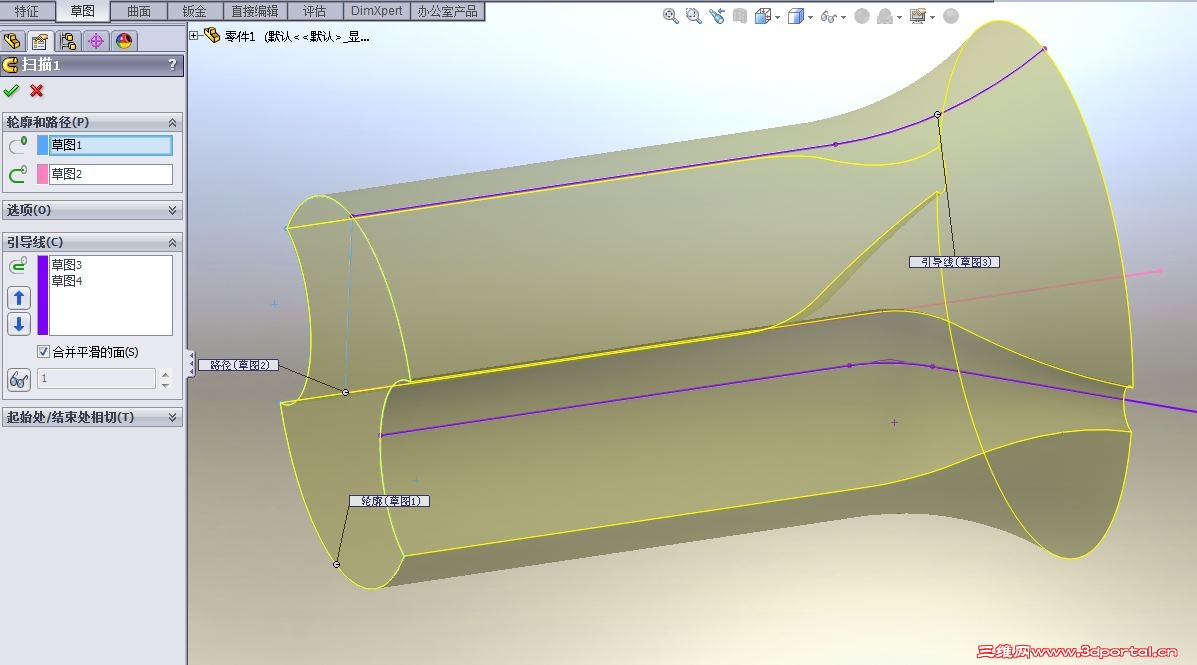

你这个路径和引导线要分别画在两个草图里面，你看下面弄成的都是有三个草图，而楼主的只有两个。不知道跟这个有关系吗？
另外穿透也很重要，楼主仔细检查下吧。
