solidworks转cad图层颜色可以设置吗

Andy289164588 · 发表于 2011-10-11 21:48:12

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

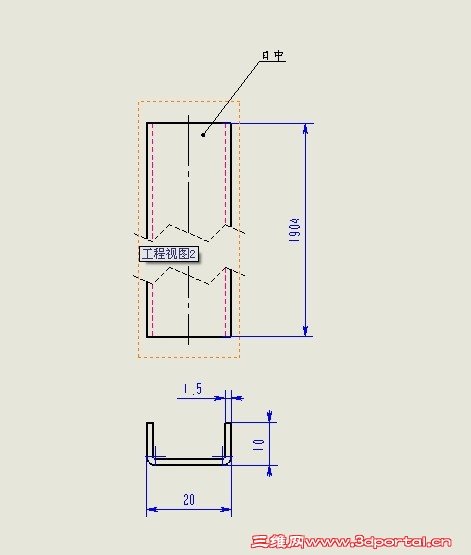

在sw里做的图如下
，尺寸线、隐藏线等设置了颜色，
转到CAD里可以保留原来的颜色吗？

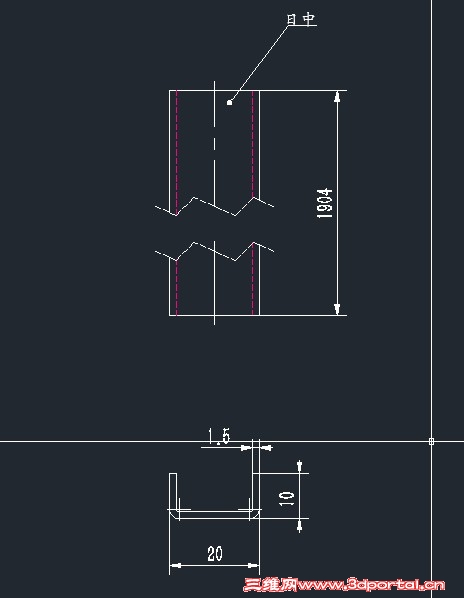

我转了效果是
求高手指教下都是怎么设置的！

恶魔fl · 发表于 2011-10-12 08:32:48

路过，顶一个！！！

lo709394 · 发表于 2011-10-12 19:42:10

不是很明白楼上的说法，能讲清楚一些吗？

秋枫飞扬 · 发表于 2011-10-12 20:00:18

在学习，等待大侠们解说。

qiyuezhuifeng · 发表于 2011-10-12 22:55:01

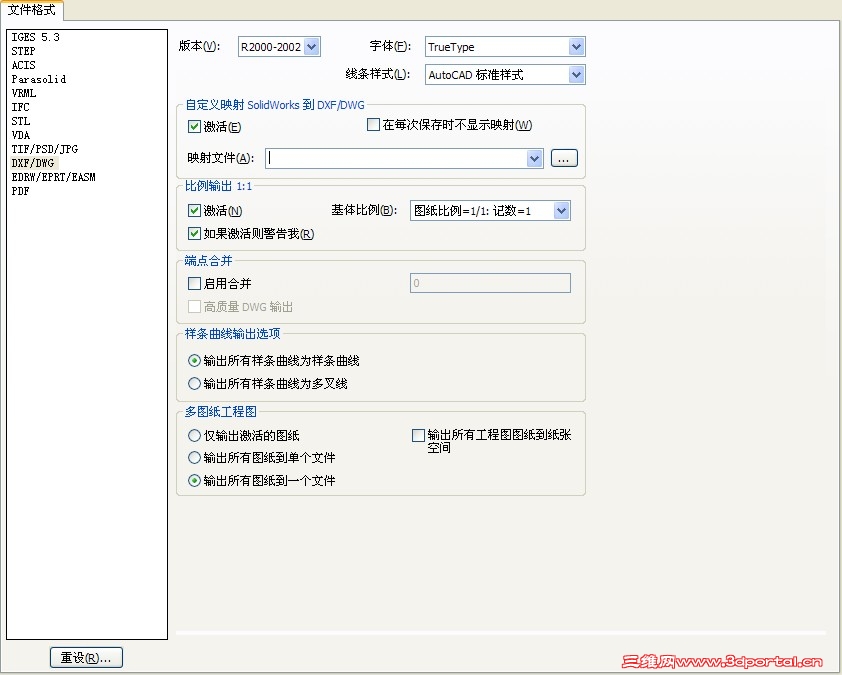

保存成DXF格式试试

马特拉齐 · 发表于 2011-10-13 20:04:27

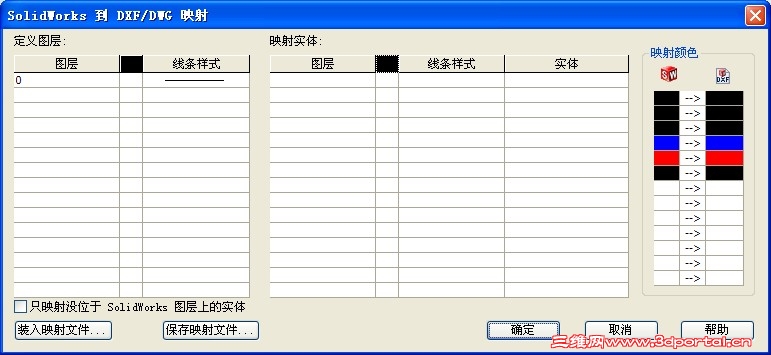

请问那个映射文件在哪里？

liweisky · 发表于 2011-10-13 20:42:22

你用映射做是对的呀

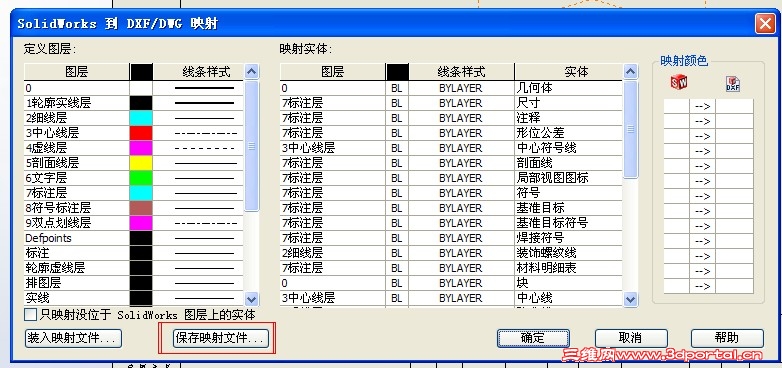

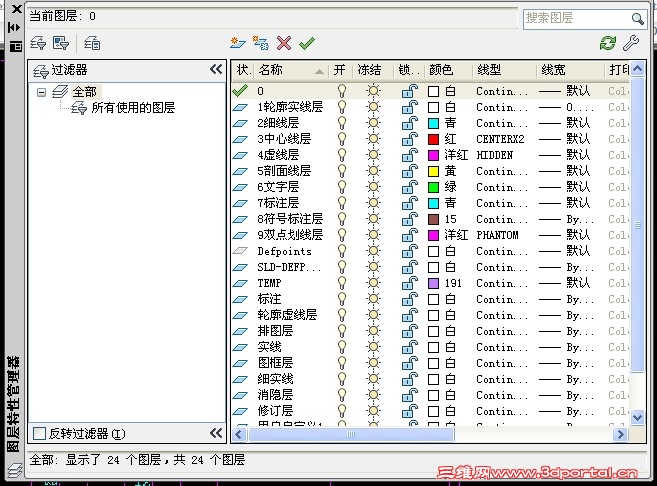

你先在映射界面上，定义图层：包含线形、颜色，你所定义的图层，会直接转到DWG文件中，转换之后，用AutoCAD打开，使用图层管理就能看到你在这里定义的图层

那些”实体“，实际上应该是线条，包含有轮廓线、尺寸线、中心线、打断线……有很多，你可以设置映射到你定义好的图层里

设置好之后，要将其保存为映射文件，比如取名 sw2dwg.map 名字和后缀你可以任意取，叫abc也可以，主要是方便自己认得

下次转换的时候直接使用你定义好了的映射文件，转出来的DWG或者DFX文件，就带有图层、颜色等信息了，直接给你分好了的


liweisky · 发表于 2011-10-13 20:50:18

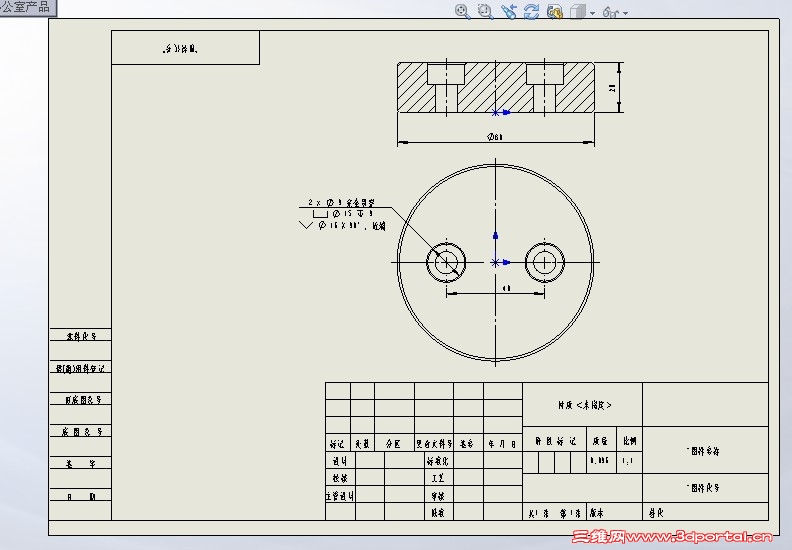

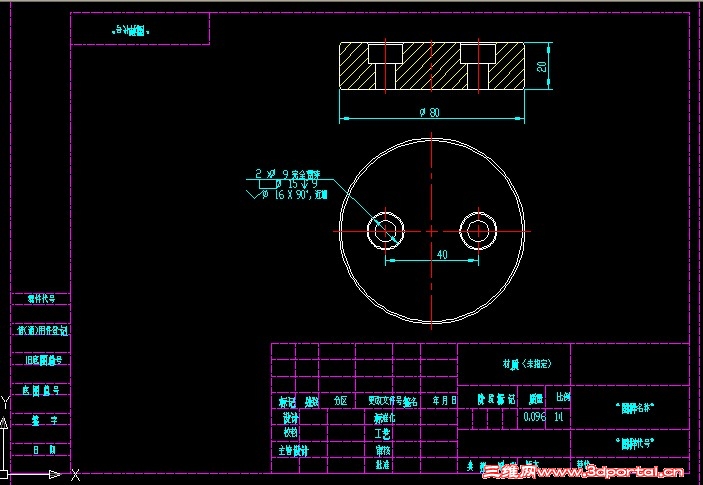

看看转换的对比图

sdpmhua · 发表于 2011-10-13 22:46:22

能讲一下详细过程吗？没有看懂怎么弄的

Andy289164588 · 发表于 2011-10-14 11:23:13

谢谢，我学会了！

gp27773782 · 发表于 2011-12-4 10:09:25

没看懂。。。。

linhui321302 · 发表于 2011-12-6 10:28:17

映射界面在哪里？？？？

linhui321302 · 发表于 2011-12-6 10:34:45

找到了那所有的图层和线条样式都要自己设置吗？、

linhui321302 · 发表于 2011-12-6 11:28:15

额搞出来了

zhangweilin · 发表于 2011-12-22 16:05:23

顶一下。。。学习中。。。
