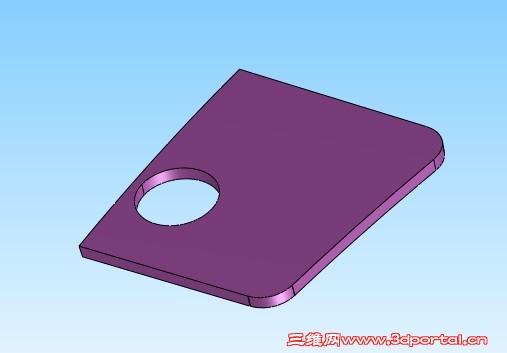

如何取得曲面上孔的垂直面

lucifei

请大家帮帮忙，谢谢了！

天涯异乡

不知道这个对不对。

fjzrw

哇  我也不会诶 找了好久  谢谢分享

heichanyu

! E: W# Q8 I  [; V* p3 u5 I: y不知道楼主想要个什么样的，附件的看行不，参考下吧，呵呵

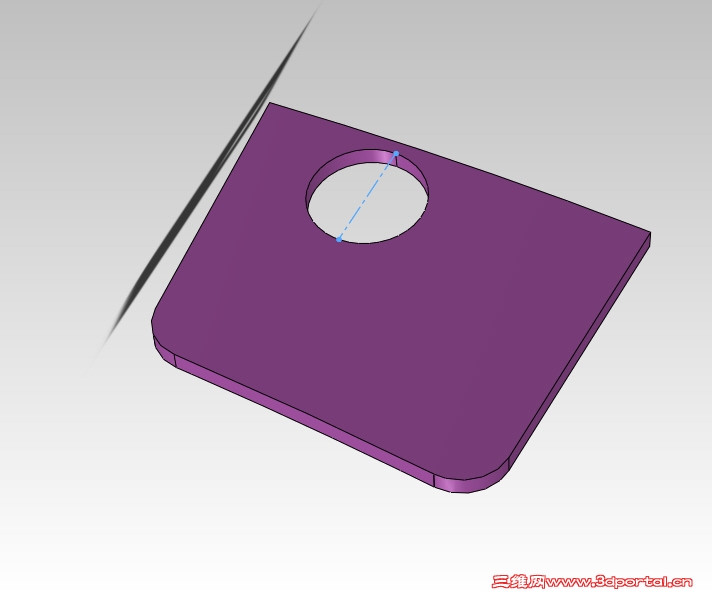

1.选取上曲面圆孔处中间两点画条3D直线
' }2 K* A* _; x0 |# Q- T9 X5 v

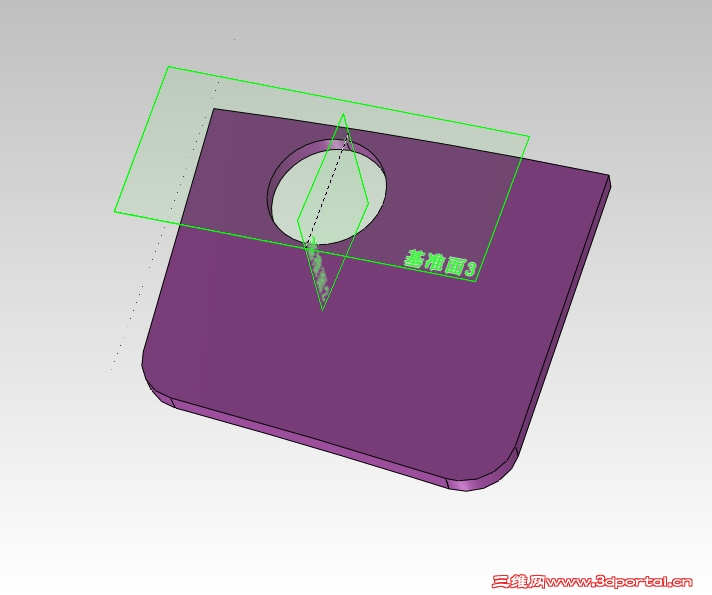

2.做过直线和两半圆交线的基准面
+ w2 h  D) C* x/ ?

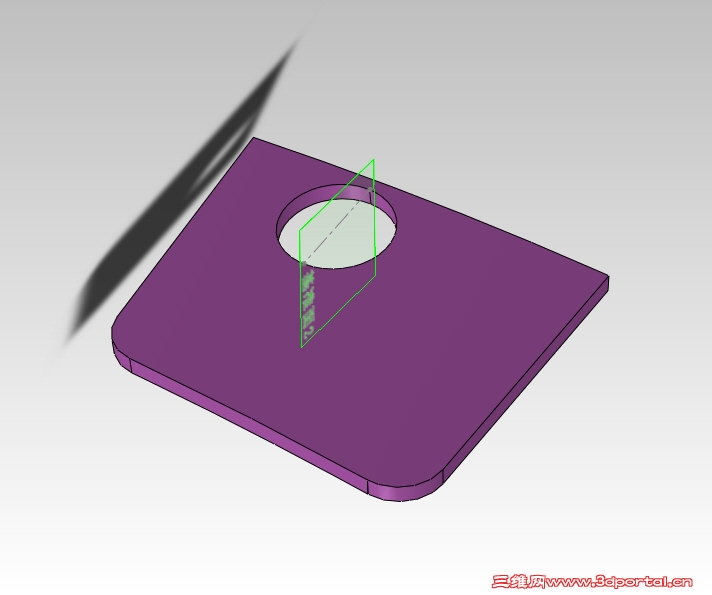

4 v. j+ D- ]6 A, X( x3.做垂直平面

- ]: ~) ^5 Q* f+ A; b$ ?; R

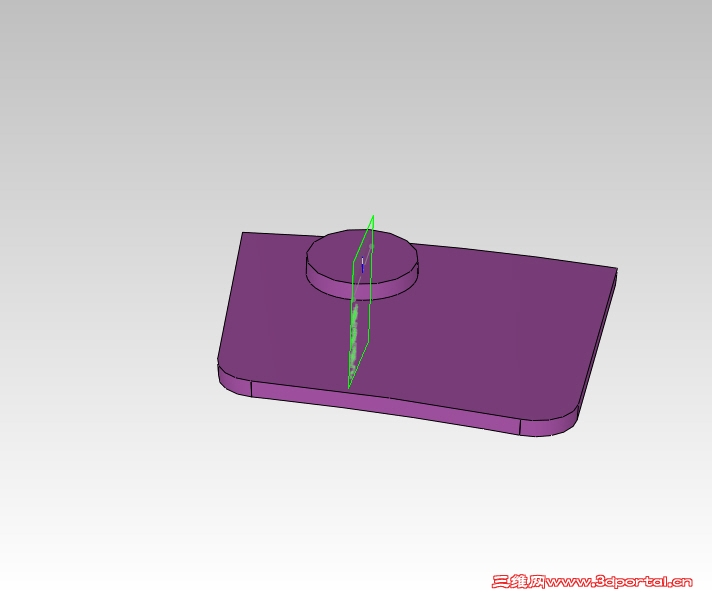

* Y! A. d; @$ ?" x" K" H" r% h4.这个垂直平面就是楼主想要的了吧~~
3 ]' p7 g; _4 S+ |8 N0 i; K% J- r拉伸凸台
6 n( X) B' Q9 l( ^+ T- z( h
8 _7 l9 i; ?7 {) ?: S" @+ R3 e

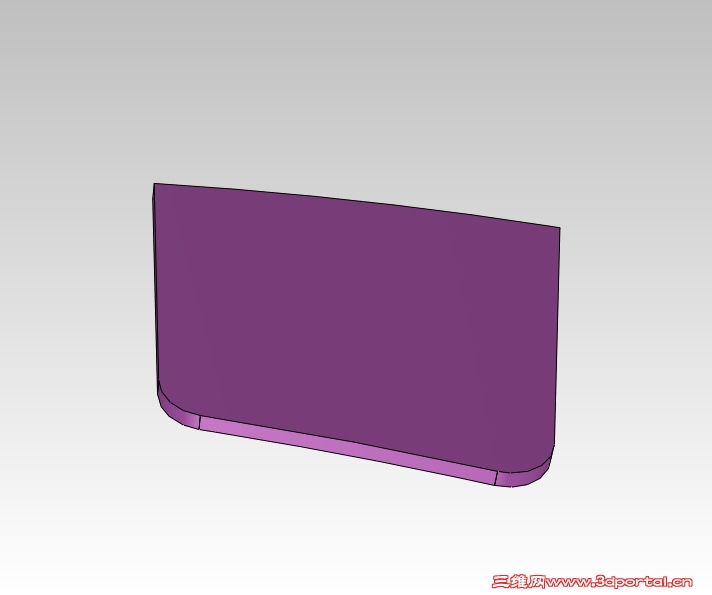

5.再来个剪切到曲面（或者分割实体）

( o, |: s1 G# b* W) {
2 _" |' }8 j8 B* s/ K) j好了，不知是不是楼主想要的 呵呵~~

蓝色荆棘

不是很理想啊

sw2003x

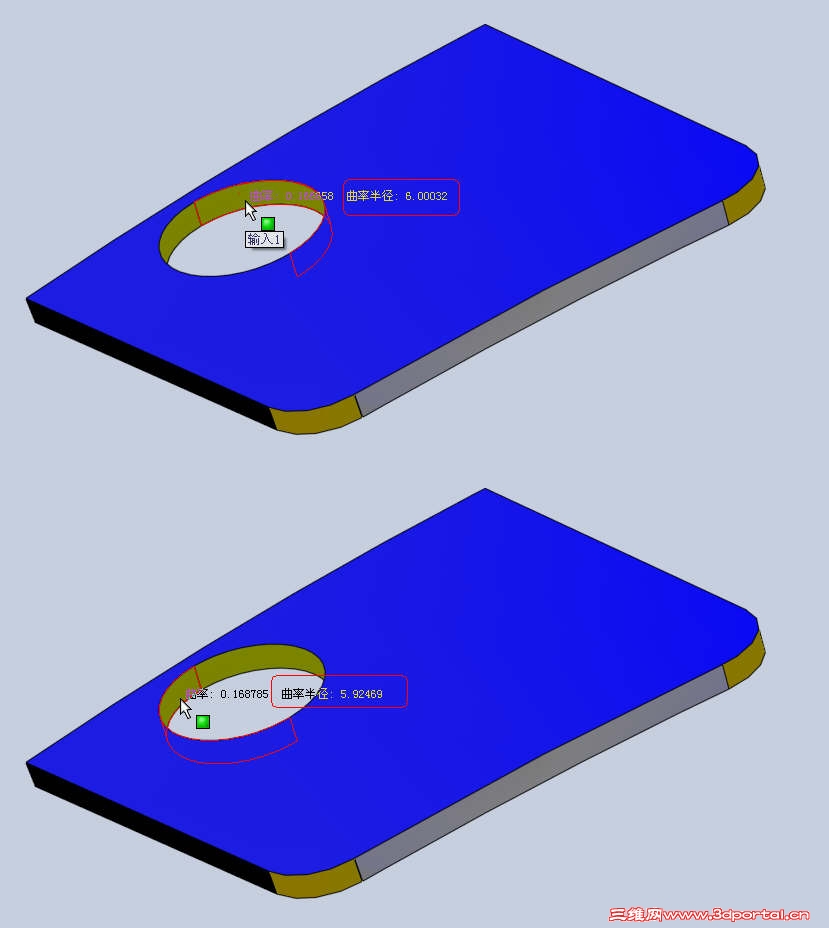

不知道楼主想干什么，此孔已非一标准圆柱体！怎么去找轴线的法面？这个零件中的孔应该是先打了孔，板件再变形得到的。

parkiss

投影线到面 再切除
