三视图不太会看怎么办啊!!!!!!!!!

5tudou · 发表于 2006-4-11 14:39:24

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

三视图不会看怎么办,各位高手来教教小女子啦!!!!!!!!!!!!

[ 本帖最后由 zyxwq 于 2007-10-26 08:47 编辑 ]

ZMD19780325 · 发表于 2006-4-11 15:30:25

呵呵，这个比较难啊！先买本机械制图的书看看！

5tudou · 发表于 2006-4-11 15:53:52

呵呵.,我就是在书本里面看不懂才上来叫你们给我一点意见的哦,而且好像书本里面也没有说到那个三视图的!!!!!!!!!!唉~~~~~~~~~~~~~~~

sw斩日 · 发表于 2006-4-11 17:42:07

建议你去买些象皮泥把它捏成立体图!然后....嘿嘿总会了吧!
理由1;象皮泥比教科书便宜.
理由2;一开始图的结构不会太难很容易捏出来.
理由3;人毕竟是人,开始不会但画画就会熟的.相信自己,相信象皮泥!
最后说一句;学到后面十么十么的书啊都没用,脑子最有用!(仅限于三视图)

5tudou · 发表于 2006-4-12 09:44:22

[quote]原帖由 5tudou 于 2006-4-11 15:53 发表
呵呵.,我就是在书本里面看不懂才上来叫你们给我一点意见的哦,而且好像书本里面也没有说到那个三视图的!!!!!!!!!!唉~~~~~~~~~~~~~~~ [/
呵呵!!!!谢啦!!!!!我试试看咯,谢谢你的意见

zyjtlhy · 发表于 2006-4-12 10:21:21

多看，多练，就什么都回了。

5tudou · 发表于 2006-4-12 12:12:12

那你們有什麽特別一點的技巧啊

mfcmonitor · 发表于 2006-4-12 16:08:09

先拿一张最简单的图纸，到现场和实物比较，看懂了；再找一张稍难点的，再到现场比较实物，没几天就明白了；
切记，最终还是要看图纸，画图，这是最基本的！

arlong · 发表于 2006-4-12 19:05:37

先找一些简单的样件,试着画一下,画的多了也就会了

5tudou · 发表于 2006-4-12 23:19:19

哦,那多謝各位的支持啦,我會以各位的意見識一下的

5tudou · 发表于 2006-4-12 23:21:27

那真三維方面不知各位有咩高見呢

zblchh · 发表于 2006-4-13 10:50:26

提示: 作者被禁止或删除内容自动屏蔽

5tudou · 发表于 2006-4-13 11:21:18

唉,如果多看多練真的有效的話我也不會在這裏麻煩各位啦

铭珠初海 · 发表于 2006-4-13 14:12:23

各种经验都有啊!不错!

雪龙 · 发表于 2006-4-13 18:08:13

拿个零件的实物摆放成不同角度，用眼睛看。

5tudou · 发表于 2006-4-14 14:01:29

三视图是可以画,但是三维有些是要用到剖切啊,或者是什么,各种东东都有的,太复杂了

moldly · 发表于 2006-4-14 16:51:08

最近发现了一个网站我感觉还不错，是关于pro/e,cad,模具方面的教程资料下载的。大伙不仿去看

一下。
http://mjly.w3.my23.cn

bng · 发表于 2006-4-14 17:46:24

这个呀，
我觉得楼主最好还是先练一练空间思维能力吧，
也就是说，你拿个实物，多看，然后不看实物，只用脑子把这个实物的各个面的形状呀什么的想像出来，再来就是把哪些线在哪个面能看到，在哪些面不能看到，在图纸上应该怎么表示，
后面就会很容易了。
这个想像力应该是特别重要的。
只要把这个练好了，后面的那些看图都不在话下了。

sfhxgh · 发表于 2006-4-14 20:46:16

最好结合实物多看图纸,多抄图纸,多比较!

wyddwht · 发表于 2006-4-15 22:23:45

考试得时候，我把我得橡皮切了。真的，过了！

gsyefeng · 发表于 2006-4-28 13:35:12

没什么捷径可走！只有联系！当然要掌握方法！我这有几个练习题，不知道怎么给你！

userkypdy · 发表于 2006-4-30 23:44:28

现汇看点的投影，然后是线，在是面，努力些是单个零件图，最后是装配图

userkypdy · 发表于 2006-4-30 23:47:13

补充以下，可以借助三维软件，

catvsrat · 发表于 2006-5-1 14:17:19

这个问题本来就是空间的投影问题，最好能找个人给你比划一下，像这样在论坛上回复的帖子只会使你越来越头晕。

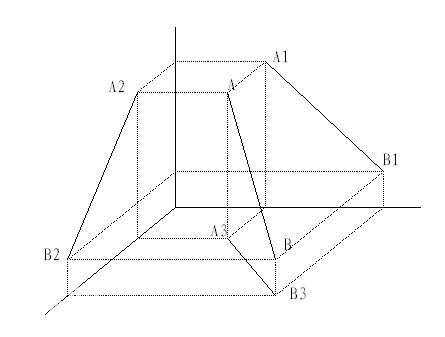

下图是我画的一张空间直线在三个平面上的投影图，不知道会不会让你更加头晕

ymkeud · 发表于 2006-5-5 20:45:02

找个机电系的男朋友。。。呵呵
