Solid Edge剖中剖（轴不剖局部剖）

大有茗堂 · 发表于 2011-12-1 19:10:59

您需要登录才可以下载或查看，没有帐号？注册

x

Solid Edge剖中剖（轴不剖局部剖）

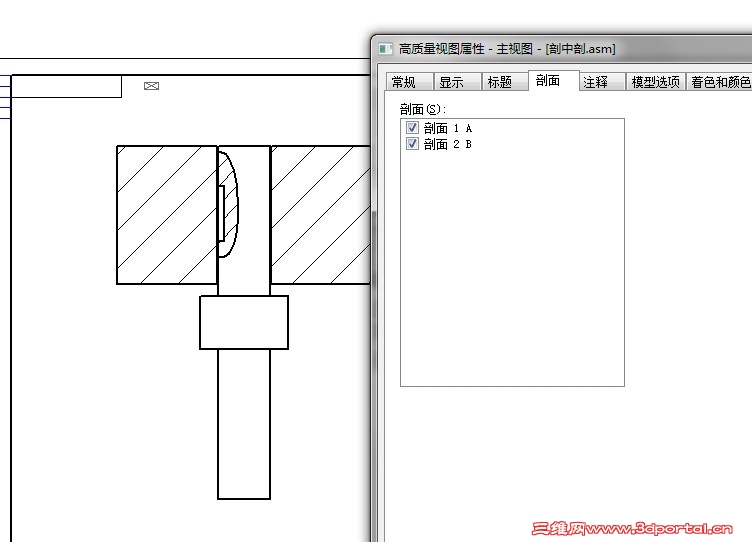

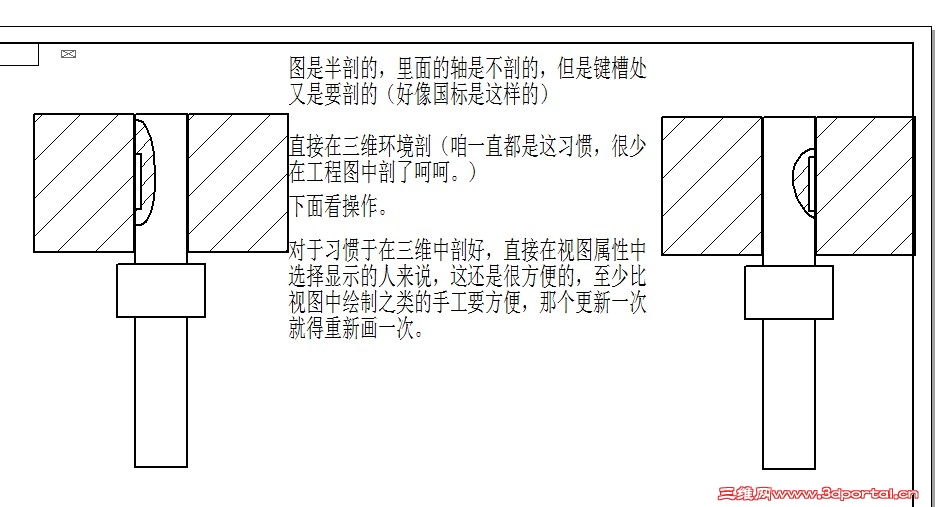

有朋友求助，要求整个图是半剖的，但里面的轴是不剖的，而轴上的键槽处又是要剖的（好像国标是这样的）。

视频演示下在Solid Edge中的解决方法。


大有茗堂 · 发表于 2011-12-1 19:12:55

上传视频附件1-2

大有茗堂 · 发表于 2011-12-1 19:14:38

上传视频附件3-4

大有茗堂 · 发表于 2011-12-1 19:16:48

上传视频附件5-6

大有茗堂 · 发表于 2011-12-1 19:17:20

上传视频附件7
