尺寸线箭头与轮廓线相交，对？错？

sunping888 · 发表于 2011-12-3 13:54:45

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 sunping888 于 2011-12-3 16:14 编辑

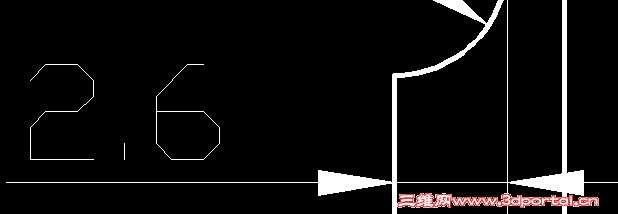

2.6的尺寸线箭头与轮廓线相交，这样是不是不符合制图标准，是错误的？

donglin_star · 发表于 2011-12-3 14:29:45

完全符合国家制图标准相关标注规定。

@fly@ · 发表于 2011-12-6 12:37:46

呃……这个还真的不敢断言是否正确，但是有箭头改为点肯定没错。
