结构件型材切线显示难题

SWJINGLING · 发表于 2012-1-9 10:37:07

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

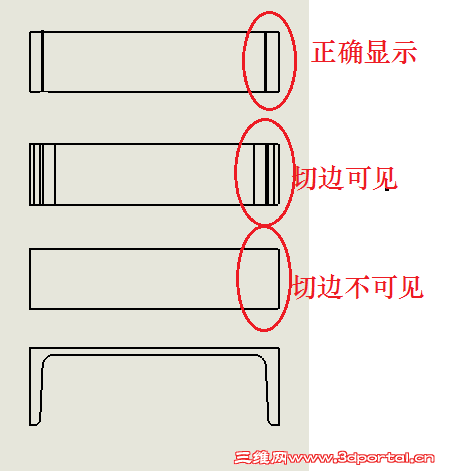

结构件型材出工程图时，如果切线显示则显得太乱，设置切线不显示则不符合图纸要求。以前记得好像2010或2009版的可以达到正确显示要求。2011、2012如下图，请高手指教。。无标题.png

白辞 · 发表于 2012-1-9 10:51:56

本帖最后由白辞于 2012-1-9 10:53 编辑

理论上应该是第三种！实际上是第二种（2010）

jone_zhao · 发表于 2012-1-10 11:23:43

我也遇到了同样的问题，型材标示清楚了，用第三种就可以了，没必要那么麻烦。

cheng123654 · 发表于 2012-1-10 12:11:57

2010好象也不行的，我每次都是将多余的隐藏了，有点麻烦

baijunge · 发表于 2012-1-10 12:19:10

这是个问题
SW要能把这个解决了就好了
我常常是自己隐藏~~

xuezhongfei2002 · 发表于 2012-1-11 21:51:39

我一般用第一种样式，将多余的删除，如果线太多了，看图不方便

huwenliang · 发表于 2012-1-14 17:41:29

这的确是个难题。我多用第一种

ugforrest · 发表于 2012-1-16 08:51:40

手动隐藏吧，这个恐怕不能期待软件解决。

骚丽的蜗壳丝 · 发表于 2012-1-18 10:04:35

这个不是焊接的问题，所有模型都会这样的，估计其他三维软件也是这样，包括CAD三维，因为这个线条时真实存在的，但是CAD视图的表示则是简化的，三维软件没有CAD制图简化的概念。

nhxw58 · 发表于 2012-1-18 10:50:44

1# SWJINGLING 与透视的方向有关

zjy1967 · 发表于 2012-1-18 13:36:42

9楼意见正确

linjx · 发表于 2012-1-22 13:42:45

多个焊件不会出现这个问题

linjx · 发表于 2012-1-22 13:50:46

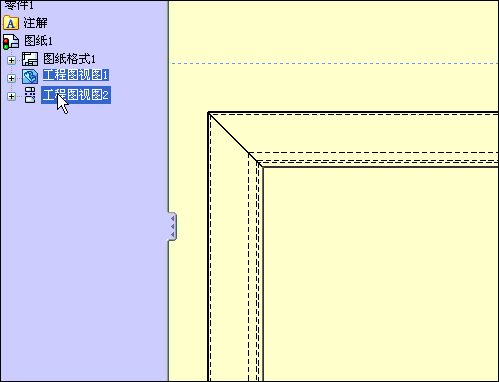

如下图所示

飞天鸟 · 发表于 2012-2-8 21:05:41

先第三种“切线隐藏”，再手工画两条线上去。

pzhzs · 发表于 2012-2-9 08:45:28

这个不是焊接的问题，所有模型都会这样的，估计其他三维软件也是这样，包括CAD三维，因为这个线条时真实存在的，但是CAD视图的表示则是简化的，三维软件没有CAD制图简化的概念。
/ ^# |5 \ X' Q5 C. [骚丽的蜗壳丝发表于 2012-1-18 10:04 http://www.3dportal.cn/discuz/images/common/back.gif

确实是这样。

xiaokradio · 发表于 2012-2-9 08:57:11

不管切边显示与否，这个图都是正确的～大多数三维软件都这样，我们要么显示切边，要么不显示切边！按我的经验如果这个视图切线的存在不防碍标注尺寸，我会显示切边，物体的外形在别的视图表示出来即可！

xuxinzhi2006 · 发表于 2012-2-9 18:54:56

结构件型材出工程图时，如果切线显示则显得太乱，设置切线不显示则不符合图纸要求。以前记得好像2010或2009版的可以达到正确显示要求。2011、2012如下图，请高手指教。。19927573 N# r, u* V$ f( _- i# i7 N3 A
SWJINGLING 发表于 2012-1-9 10:37 http://www.3dportal.cn/discuz/images/common/back.gif


ntyanlei · 发表于 2012-2-9 21:47:42

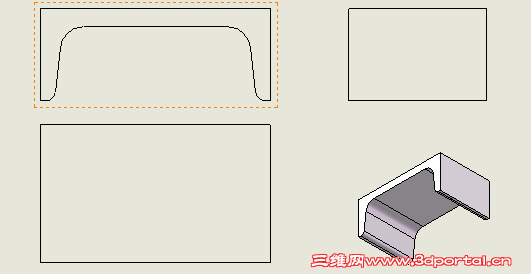

楼主注意到没有？这C型钢按楼主投影是圆弧切与斜边，使用“切边不可见”自然没有相交线了，楼主试试修改结构件草图做垂直面试试？
