在装配图中，如何让封头座到筒体上

ning84 · 发表于 2012-1-14 07:52:56

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

asm文件中，是由封头零件和筒体文件组成．

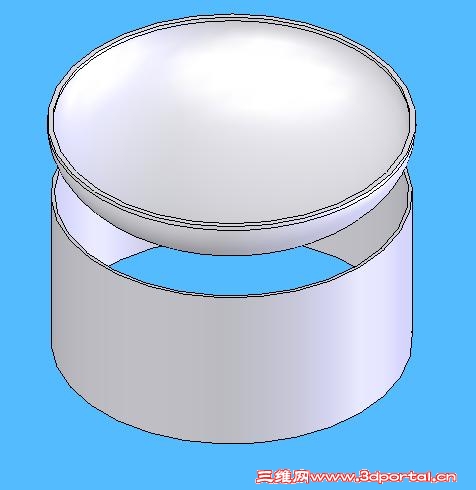

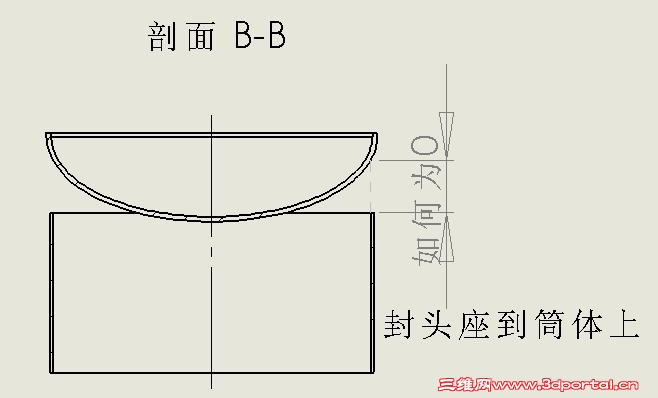

让封头座到筒体上，在工程图中，标注的尺寸如何为0

a.rar (195.33 KB, 下载次数: 13)

hongwei_1987jp · 发表于 2012-1-14 08:50:52

怎么看你的帖子都是讨论！
应该是求助吧？

81130549 · 发表于 2012-1-14 08:51:41

本帖最后由 81130549 于 2012-1-14 08:53 编辑

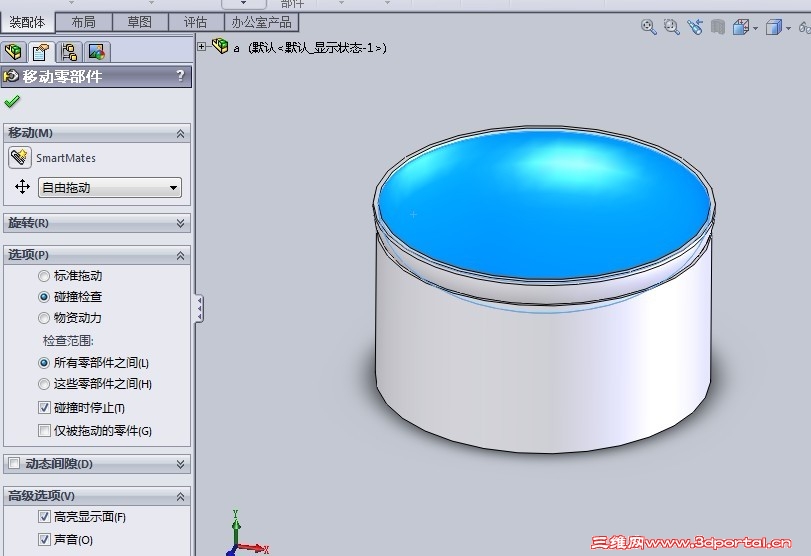

将配合中的“距离配合”删除，移动封头，终止条件为“碰撞检查”中的“碰撞时停止”。

ning84 · 发表于 2012-1-14 13:58:37

将配合中的“距离配合”删除，移动封头，终止条件为“碰撞检查”中的“碰撞时停止”。, L$ A6 d) K8 D7 i: X1 M+ N
% m4 M q( s5 j0 t3 b
1995034' p7 I# _# l6 Z j6 S, W1 v. }
81130549 发表于 2012-1-14 08:51 http://www.3dportal.cn/discuz/images/common/back.gif

碰撞能够实现目标需求，但不是本帖的最终目标需求．
碰撞：在筒体直径改变后，封头就没有座到筒体上．

本帖主要的目标，如何合理选用配合功能，筒体直径改变后，封头还是座在筒体上．谢谢．

hongwei_1987jp · 发表于 2012-1-14 15:33:08

本帖最后由 hongwei_1987jp 于 2012-1-16 19:31 编辑

4# ning84

要求倒是挺高的！

想办法添加草图等约束配合，应该可以达到要求

repzk031 · 发表于 2012-1-14 16:24:38

本帖最后由 repzk031 于 2012-1-14 16:32 编辑

碰撞能够实现目标需求，但不是本帖的最终目标需求．: N' {: m3 z! q. }% U2 f
碰撞：在筒体直径改变后，封头就没有座到筒体上．
5 A/ X% m, u" B& ^" ?' G5 F0 R# L3 X2 i# a& {$ _1 S; \9 X
本帖主要的目标，如何合理选用配合功能，筒体直径改变后，封头还是座在筒体上．谢谢．1 J9 i9 M0 m) i: c4 c' h0 q! S) M8 P
ning84 发表于 2012-1-14 13:58 http://www.3dportal.cn/discuz/images/common/back.gif

请教人家说话虚心点！随便做了下,看看是否是你想要的

amy8 · 发表于 2012-1-15 20:19:44

我上次画个望远镜，里面有个凸镜与隔套也是这样的装配要求，后来没办法，只能在凸镜弧面上插入1个草图点，点与轴线的距离等于套筒内圆半径，并与弧线重合。先外园同轴装配，再使点与筒体内圆端线重合，才完成装配。

秋韵舞-江枫 · 发表于 2012-1-15 22:40:50

本帖最后由 wenmk123 于 2012-1-15 22:49 编辑

楼主对此装配体的要求其实也容易实现，只要先在零件中加上一个基准面，这个基准面与你直筒上端的面重合配合，然后在装配体中添加方程式即可以。如图：

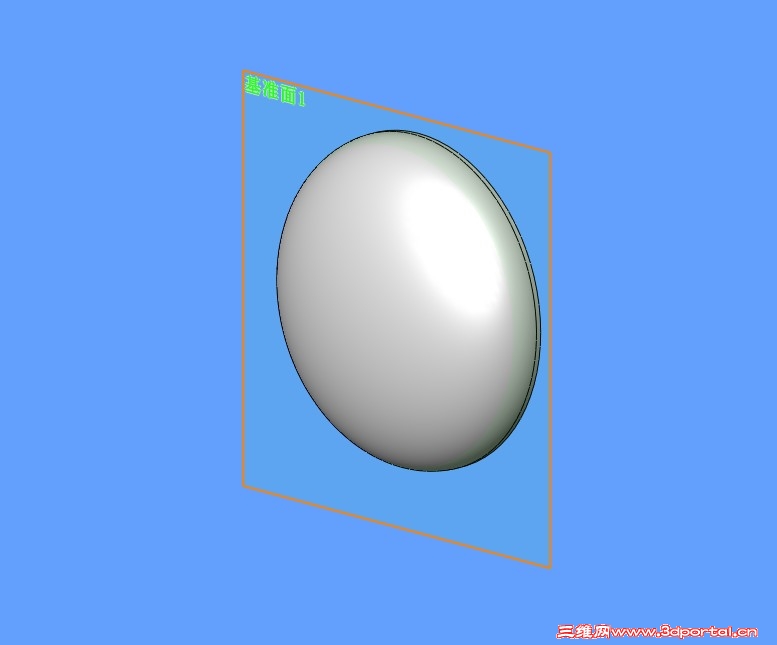

建立基准面：

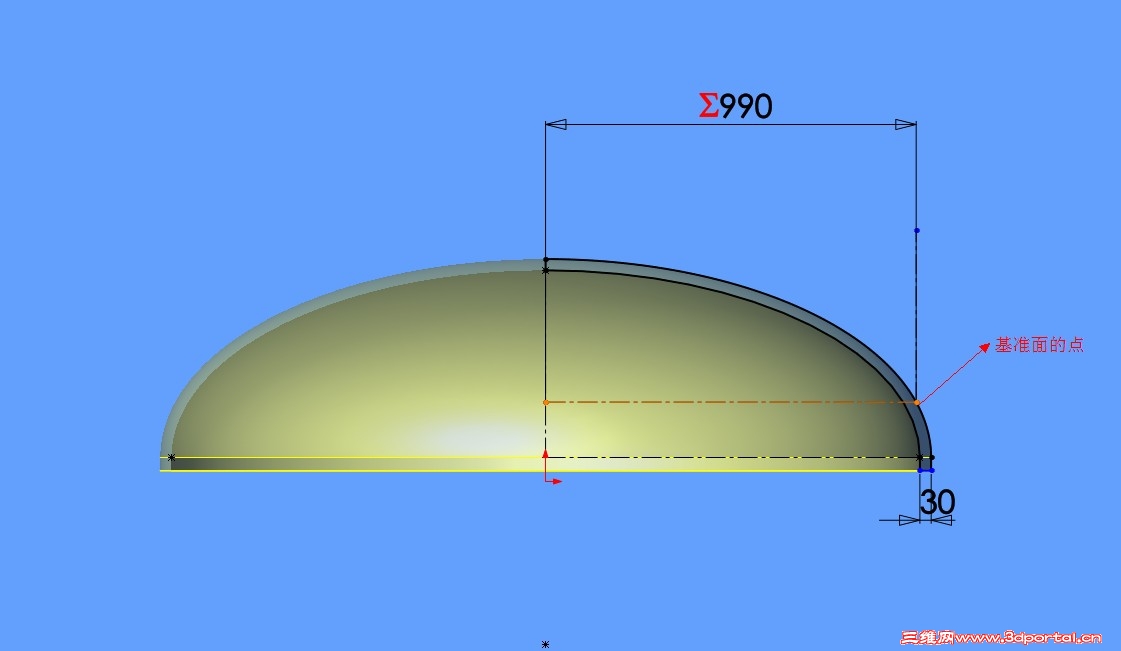

基准面草图：

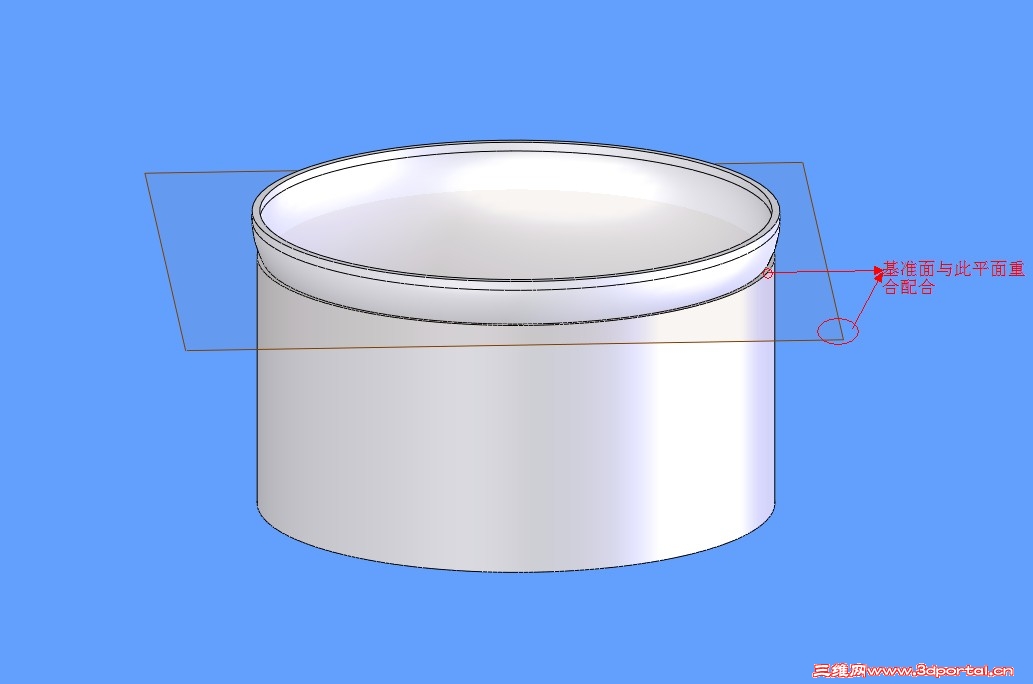

添加配合：

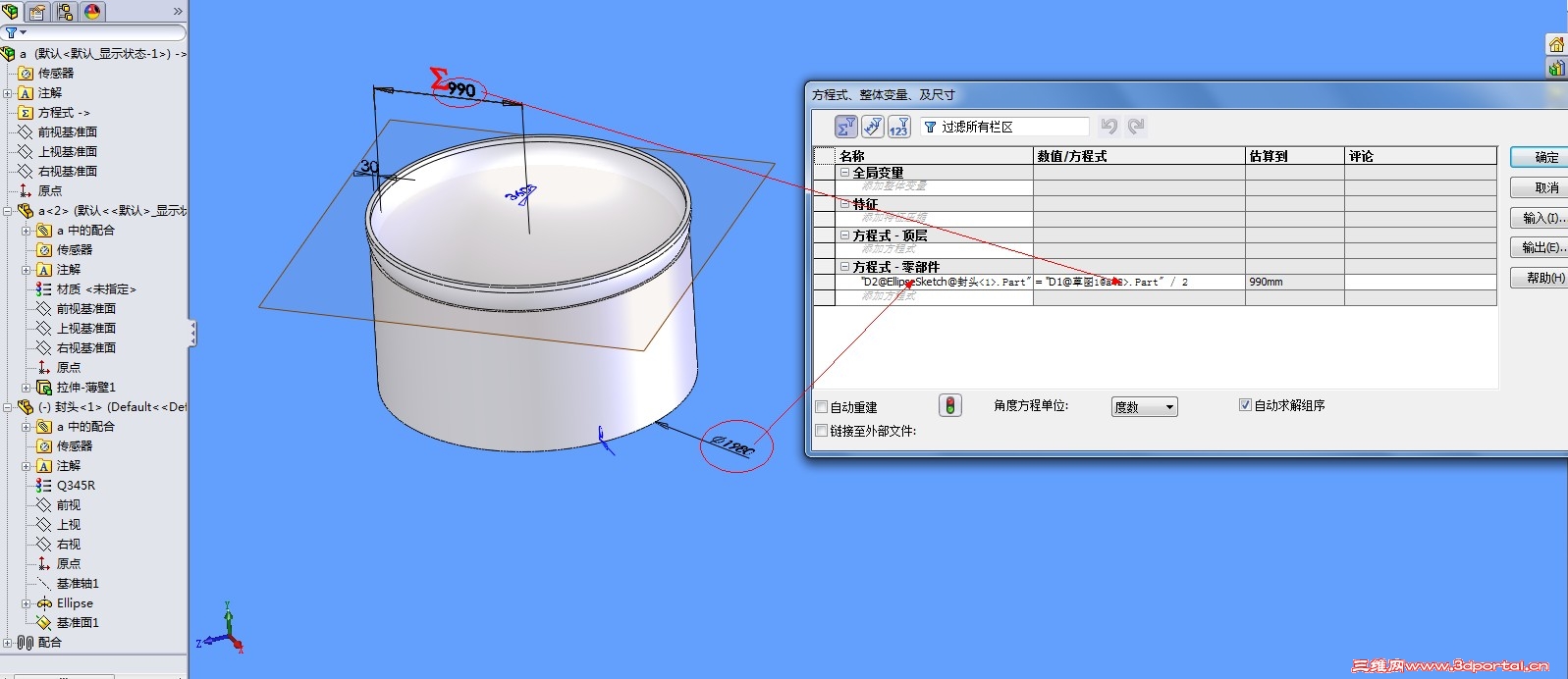

添加方程式：

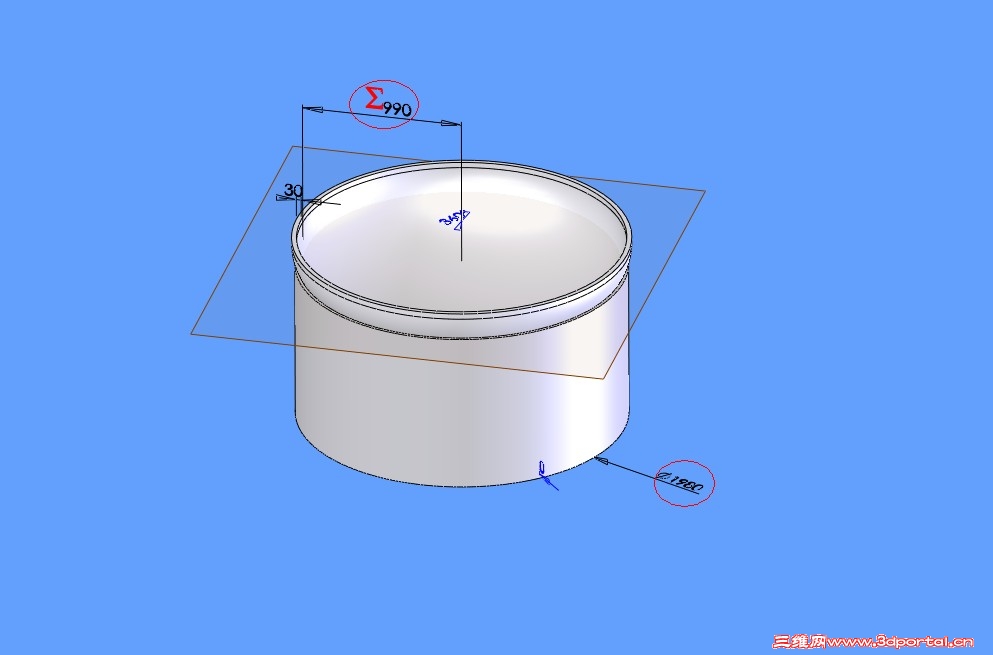

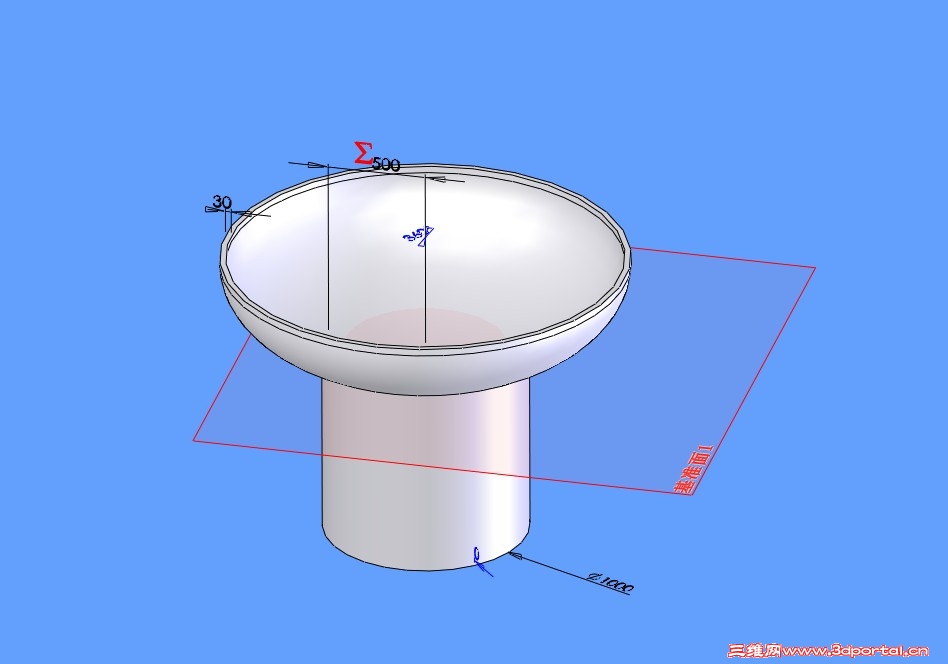

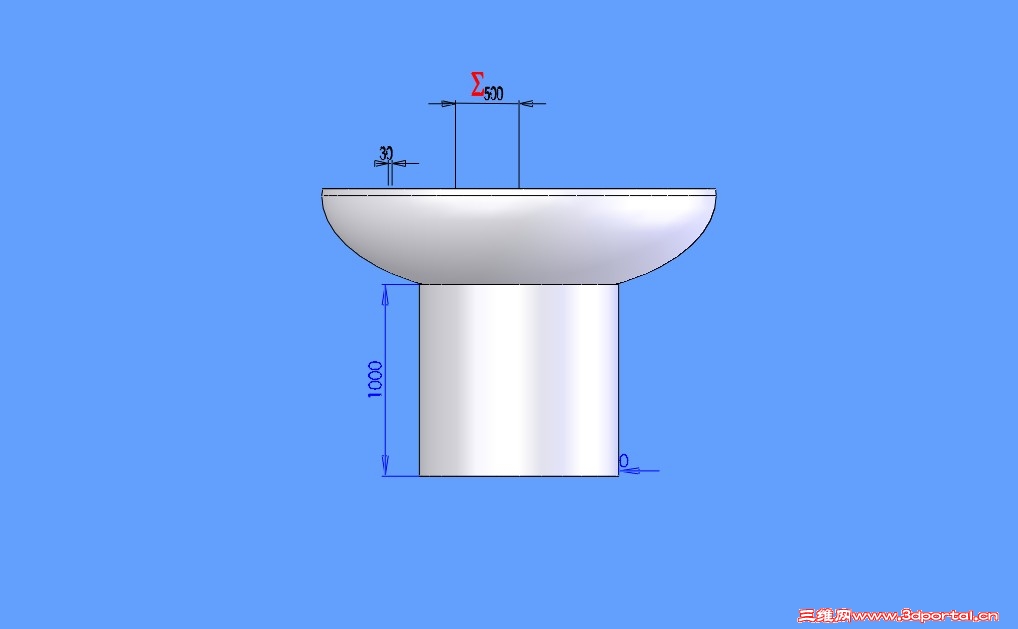

效果：

源文件：

新建文件夹.rar (388.63 KB, 下载次数: 3)

白辞 · 发表于 2012-1-16 08:40:29

在装配图里关联设计也可以，先做封头。筒体决定于封头。

hongwei_1987jp · 发表于 2012-1-16 08:55:07

6楼repzk031 的方法，不错，很简单！

soar_tch · 发表于 2012-1-16 19:16:54

再提供一种方法

a.rar (257.95 KB, 下载次数: 11)

ning84 · 发表于 2012-1-16 22:20:02

谢谢，各位高手的回复。

niuzhanjun · 发表于 2012-1-17 16:54:58

谢谢大家的无私精神，让我有所收获

sihouko · 发表于 2012-1-17 17:14:20

我的話和6F差不多，不過是在曲面的斷面上生成弧線，和曲面重合，2,在圓筒內側同樣建立圓，與內徑重合，並建立一個點。3,點和圓弧配合就可以了。。。之後改變外經和內徑都會自動配合。。。不需要公式。。
