天喻集成智能化辅助设计绘图系统——InteCAD for AutoCAD
4 V& _: J3 N' u: D0 f& R# |8 y产品概述1 c( l6 c: o6 h% ?& J! q
InteCAD全面采用Object ARX技术和MFC技术进行开发，支持AutoCAD R14和AutoCAD 2000以上版本，具有更强大的功能，更稳定的性能和更快的运行速度。它集工程制图、参数化设计、产品信息管理于一体，在同类软件中居于国内领先水平。3 V2 }# V, H% _3 U+ f6 q+ q: ?/ \4 N
9 ?, C6 k% Z# x P p) D, ^+ @基本功能! z! n: z( t! @: u( m) y
1、 辅助工程制图功能
. b: h8 C4 C2 W8 E1 L! C+ PInteCAD的辅助制图功能是针对快速绘图、制图标准化和装配设计而专门开发的功能模块，InteCAD的动态导航绘图功能与AutoCAD完全融合，快速准确；三视图的绘制完全符合工程人员的制图习惯，正确使用可使制图效率提高5倍以上。 5 g! z+ W- t9 f: v# N+ x& d. J+ q
, _% A4 X* ~* r I, Z8 e/ U: _0 L- U
符合国标的辅助绘图功能. X/ \* c2 ? H6 G( M1 @5 E
. f8 T$ l) m0 c" r: D& gInteCAD的辅助绘图功能符合国家制图标准。可方便地选取绘图所需图幅和比例；提供多种标准图素和特征操作；面向对象的智能标注和超级标注使设计工作变得格外轻松，并提供多种实用的工程标注。# e% H. {+ o, B! a
7 Y: n ^- B4 {
# p( s# M; j% S0 l7 p F$ Z+ a2 N n; a& s/ {. d t2 Y
灵活的文字处理功能
1 N! T, q7 l: w$ t/ u4 @" v
1 b" {$ E/ l- I2 m7 B针对制图中常遇到的矢量文字处理问题，InteCAD加强了文字的炸开、合并、消隐、技术要求处理、改变中西文字宽比例，块中文字编辑和汉字字体修改等文字处理功能。% P' x. V# f5 \" F/ V' L a
8 M* P( W5 l+ k8 }: B
方便的装配设计和消隐功能+ h9 P( F: X$ r" B/ Y2 X4 H+ U
% Y& ?! _7 `3 d/ k# f装配设计功能支持“自支持向下”和“自底向上”的设计，符合企业的设计习惯；消隐功能可实现二
+ t( f2 h! ^/ Z2 I$ M9 L: L$ K
4 u( v! L A* v z维实体间的仿三维消隐，用户可自由定义零件遮挡关系。. k" d0 m0 q& b4 L, u% o
强大的编辑器和记忆器功能& U. G" Y7 |1 G6 }% m
InteCAD 可对图中的所有实体进行再编辑，能够自动理解设计者的意图，记忆绘制当前图形实体所用到的命令，可大幅度提高绘图速度。
% s9 U* u* ~6 r
$ j" ?1 j, y( w& u6 E( X' }电子手册功能
! R n0 R3 e5 `9 r- M7 `) a0 x: z) o
* K0 j" L1 f4 p9 m, Y' {( X9 A2 }. Q4 bInteCAD内嵌电子手册功能，可以帮助用户建立并查询多种工程数据：如尺寸公差、行为公差、企业标准化数据等，为工厂图纸的标准化提供一个有力手段。2 _" _6 [5 `' D- R" m& C
2、以参数化为核心的设计工具8 ?9 G3 D6 |2 }) M& S1 z, X; h
( x3 K6 ]. s7 ^# U7 l) l功能强大的参数化设计工具2 C% X: \7 d( {
$ b- y0 i# E# o! y. M" v7 |, F% EInteCAD中基于约束的参数化设计工具PDA Pro内核采用国际通行的变量几何求解技术，支持复杂约束模式及欠约束求解。可以对任意软件绘制的图形直接进行参数化，是国内参数化能力最强并唯一能与国外同类产品竞争的参数化设计工具。" I0 z2 b- O5 L3 D
InteCAD可对图形进行实时的尺寸驱动；通过尺寸拖动功能，可以直观地看到图形的变化过程；实现装配设计方式的全程参数化；支持尺寸变量的代数方程组求解；支持机构运动分析和结构敏度分析，生成运动轨迹，包络线，一阶、二阶导数曲线等。
2 K2 _: E( w1 {3 u% j- o- [( z% }基于ODBC技术的参数化图库开发及管理工具
8 t% X' O# A, R8 J, D用户不用编程就可以方便地建立起自己的参数化图库或符号库。基于ODBC的数据库技术为用户的数据共享提供了方便可靠的保证；图库运行界面统一美观，交互性良好，用户可以随时对图库进行扩充和删除。
7 \, B9 K! T0 c: b; g" _
. _9 w/ H- H9 V- O# ~: l& l5 C/ Y1 _) s8 d, C8 A4 {" O
* M/ V1 D" ]2 X, O: ?
3、 产品信息管理3 |, b: N+ ]# Q! u% }5 G8 Y
G1 n" P5 M+ g1 c- S: }灵活丰富的明细表处理和标题栏功能- R. ]/ c% O, L8 q) {" f( c
6 N) D( F) g, q# W- b; Z: |0 C
InteCAD的明细表功能为用户提供了一组标准的明细表编辑功能；并可通过数据库和文件两种! _$ |. ]* y# Y! c) ~2 S% ]
方式进行汇总；对明细表进行实时排序、重排、重新生成、修复和再编辑；识别用户自行编制或利用其它软件绘制的明细表，并将它转换为InteCAD能识别处理的数据格式；明细表的形式可以由用户自由定制，以满足企业的特殊需求。
\, ~# O6 C% v d; q5 ~. f6 G6 ~: ~9 W' @( a$ L' c3 {
' F% G" w" r" Q M- z* X" E& z: K" K8 |6 t; C8 z0 Q2 m

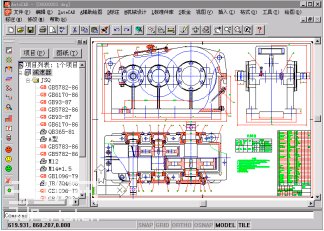

个人图库管理
+ e9 a9 V" u4 L2 o; n* d; r* u: @* m+ V! C" @- ] I' ~3 \ V2 e
InteCAD的图库管理系统可以直接利用用户现有图纸信息，自动构造产品结构树，为用户管理大量图纸提供了一个简明方便的手段；查询功能使用户可以快速寻找到所需的零件或装配图；汇总功能可以从产品结构树的任意零部件节点进行材料、数量、重量等各种信息的汇总，并能为用户生成各种形式的汇总报表；
' l% T8 U4 e: V9 q& Z$ I' s5 Z, | R
特色功能: e8 F8 x p/ i8 ?9 x0 F
" @3 C$ C7 ~2 y, B
更加实用
I, u( o3 G4 f: J Q3 f1 Y图纸拼接打印功能可以把多张不同幅面的图纸一次性地排版打印输出；尺寸关联拉伸功能可以在极短的时间内完成一张复杂图形的尺寸变化，而且使用极为简单；任意曲线绘制功能绘制出任意函数曲线，并提供了三种常用的曲线方程表达式。
$ a8 J. e- s8 i8 g/ A轴结构设计
! }& m, b' A. D. l应用这一功能，每个用户都能成为轴设计专家。主要功能包括轴拼接，自动选择合适的键槽、齿轮轴、花键、退刀槽、任意轴段截面图、自动标注等，同时提供轴特征再编辑功能。* Q2 B% r2 }$ i/ u
3 I& n4 u n r; G$ m% m* ?2 ^
( J; S2 I5 o9 C- }" }" W
$ |1 I; }, m% I; y
0 I" {2 ]8 x! m
弹簧设计
, S2 t4 b: U/ v
" o1 l* O" |- U& H! Q针对弹簧生成的特殊性，InteCAD 特别推出了单独的弹簧设计模块，可以完成弹簧的一般设计、校核，并可以根据用户需要产生常用的多种画法。& a B; b8 R) J2 l* c7 N! Q
0 O' d/ B; ~% w. d
7 z& G4 P! L- Z! {
; A' t% x( g6 D/ g% j; V0 g! p+ i& i! e. o( s8 F4 S
集成功能
; m' K) U! b) f% ]
' s* d6 ], @! FInteCAD与天喻公司Inte系列产品如InteCAPP、IntePDM以及AutoCAD等软件进行无缝集成，相互提取有用的数据信息。
8 H9 ?/ ?. V) Q+ ^( A- b/ \个人/小组式图库管理及三表生成
" H. V1 J9 e `6 z. |0 B" C0 D利用图库管理系统，用户可以以项目的方式对大量的图纸进行有序的管理，实现多个用户在统一的网络环境下协同工作，共同进行一套产品的设计，并相互参照借鉴。 |
|
