Solid EdgeST4均匀分布特征建模

大有茗堂 · 发表于 2012-2-8 20:06:58

您需要登录才可以下载或查看，没有帐号？注册

x

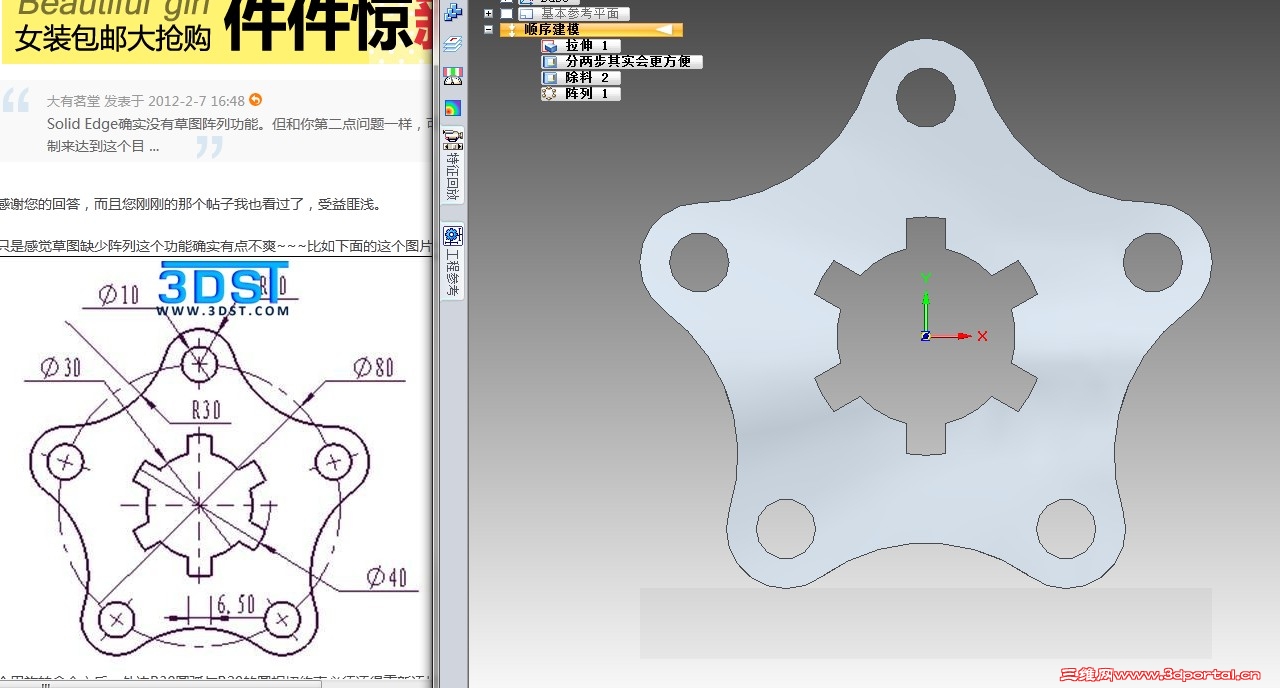

Solid EdgeST4均匀分布特征建模

此类内外带均布特征的零件，也算是比较典型的吧。Solid Edge怎么建模才最快捷方便呢？

抛砖引玉先来一个我的思路。

外面的特征不太方便先建一个再阵列，就在草图中直接全部画出来。

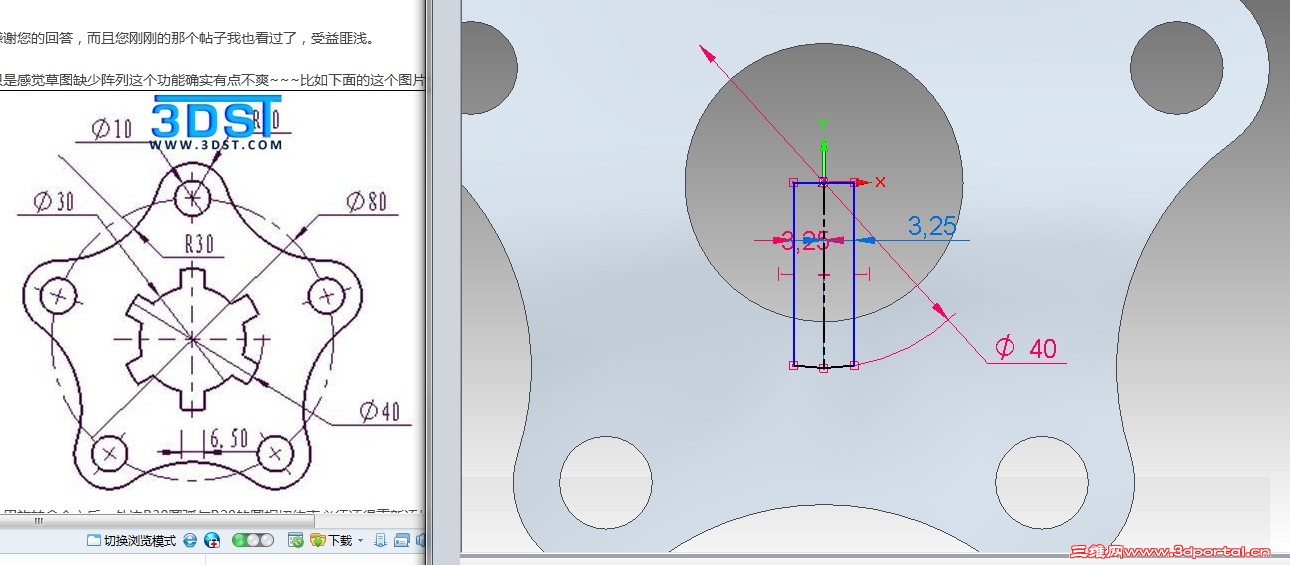

内部的就简单了，不建议和外面一样一次画出，可以先把中间的圆孔做一个特征，然后就可以先切除出一个齿形再阵列了。

大有茗堂 · 发表于 2012-2-8 20:10:29

上传视频附件1-2

大有茗堂 · 发表于 2012-2-8 20:13:27

上传视频附件3-4

大有茗堂 · 发表于 2012-2-8 20:21:41

上传视频附件5-6

大有茗堂 · 发表于 2012-2-8 20:24:56

上传视频附件7-8

大有茗堂 · 发表于 2012-2-8 20:29:22

上传视频附件9-10
