[讨论] 2012年--CIMATRON板块 E版本与IT版本常用 技巧汇总

[复制链接]
发表于 2012-3-12 13:15:45 | 显示全部楼层 |阅读模式 来自: 中国山东日照

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 wcaon 于 2012-5-3 10:37 编辑 3 \( r6 U1 r" K' y

/ H' i/ f* ~; k% x6 u: m2 e9 M' ?* P特开此贴整理CIM IT 与E 使用技巧  加分贴.5 q( }1 j- x8 [" L+ s' z

4 k5 J' _- o7 w一边给大家一个加分的机会.一边可系统地整理成一个技术强贴.希望大家支持.# _; x5 J0 Q6 m. v2 l

8 {3 V6 [3 ^. M- B" ?- }为了大家都能在三维论坛更方便地学到技术.请大家多多把自己的技巧分享出来., s: f+ d2 _4 H4 f4 ]7 p
3 w" w# A; G7 `) r, W& [
让大家一起为打造国内最好的CIM论坛而努力.多谢支持!; c% j) `  y# S3 l- K

" O8 n4 W" F& S9 Z& Y% z% ]* Q4 y6 j我将根据发帖技术质量来进行加分  加分范围在 30分 50分  60分  等3个等级
* z* s7 |. T! Z  D1 [! n' ?
' z; q1 d- O: h% q, a发帖形式:采用gif动画图片,或者用QQ软件的截图功能基本上都可以完成1 N0 [- c$ _  a' m+ E# {$ o

. ]/ ]6 r$ w; X( n0 f$ L5 A1 u
5 Y/ @5 C$ Y8 f- r* z回帖举例如下:+ F% A3 H' Z( R8 q

' W. Z$ |3 f7 }) J: p一、密密麻麻的技术动画帖子
2 L, u9 |: ~* Y7 z! w3 s  F/ x1 R! w( a: ]) a/ Z. N* P5 M

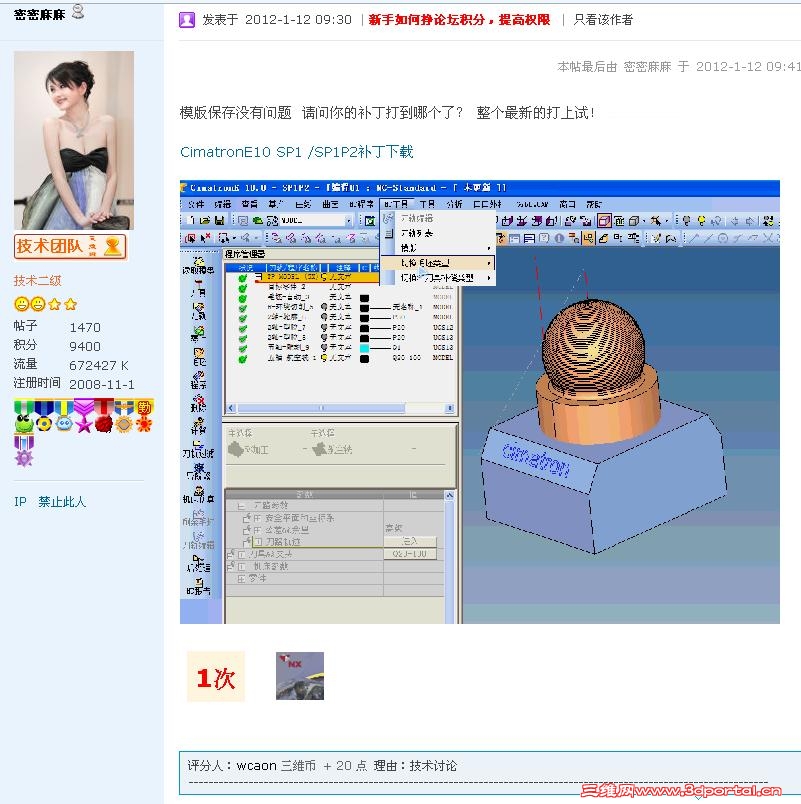

密密麻麻的技术帖子-图片方式回帖样式.jpg 5 \$ u+ W! q* k$ r
: K* o! d# N0 J0 i
8 u( F! V. |+ \9 ~5 o0 ?8 g6 K; i
3 X9 {6 ]/ s6 ]  N
8 b% u1 y9 p1 o; \+ _+ b5 x! O1 J9 b9 F' w; a1 P

  b8 P" T' d$ ~$ R" j, d
) n! t8 r- w2 I: m需要用的GIF截图工具

gif录像.rar

116.24 KB, 下载次数: 152

评分

参与人数 1三维币 +60 收起 理由
密密麻麻 + 60 发帖高质量技术引导贴

查看全部评分

 楼主| 发表于 2012-3-12 13:19:54 | 显示全部楼层 来自: 中国山东日照
本帖最后由 wcaon 于 2012-3-12 13:31 编辑
7 o4 `! V4 u8 w+ r
, V3 f& S. g. B/ J, R我将根据发帖技术质量来进行加分  加分范围在 30分、 50分、 60分 、 等3个等级, Y5 I# ]$ E' [& b& \! c) A5 [

/ \( ]8 W( m. ?8 f, p- [5 i% @4 d6 y+ T. C1 M4 R; q8 Q
希望大家踊跃发技术帖,共同交流学习,让更多的CIM爱好者汇集到这里!
! R1 Z3 [4 I$ U( ~$ p) v4 b7 S( y  d9 R( P  o# @# j3 T/ u8 z9 U, ~0 U/ h

% ^* e% ^( \4 H% H9 Z' B* Z注意:不要回帖诸如: 顶、 支持、 路过、看看、 等非技术发表的帖子,如发现类似情况 立刻删除、
 楼主| 发表于 2012-3-13 06:56:33 | 显示全部楼层 来自: 中国山东日照
本帖最后由 wcaon 于 2012-3-13 06:59 编辑 $ w2 y: p; x+ H! z9 g9 B/ N" Z
( V) q+ [) ~! y# C# @# ~
T版本的可以直接被E版本读取 并且可以处理一些碎面
! S* {6 h, k4 Y4 B+ `( A
" D6 |' G$ n+ D6 Q, s" j. C如果不习惯用E还可以继续转换成IT版本

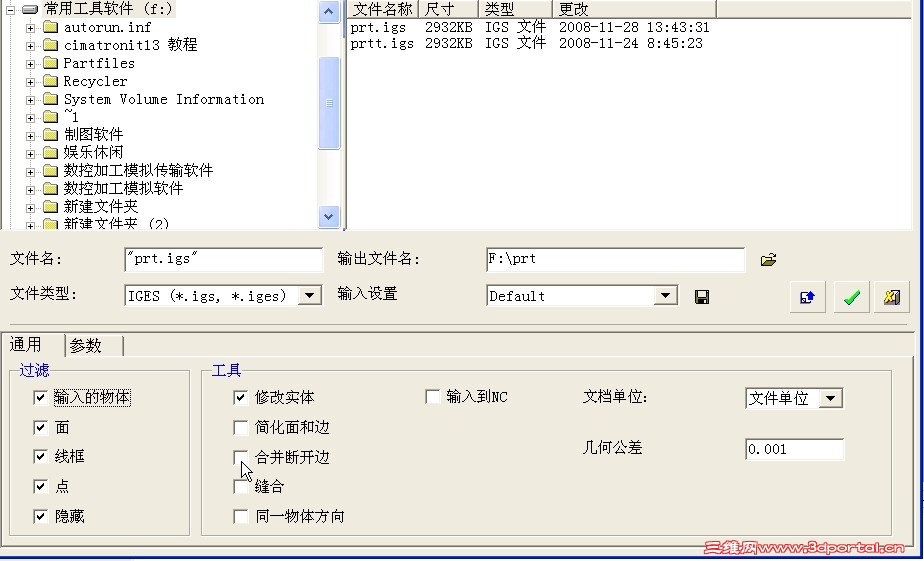

  R1 s; Z, D  o. e QQ截图20120313064933.jpg
  k( l. f  _( {/ H
" Y3 B* E  i1 U! K. J# s, O QQ截图20120313065139.jpg 3 I: R' W$ G1 `
. H5 B& X8 D# w. O

评分

参与人数 1三维币 +50 收起 理由
密密麻麻 + 50 分享使用技巧

查看全部评分

发表于 2012-3-13 08:28:26 | 显示全部楼层 来自: 中国江苏苏州
本帖最后由 wcaon 于 2012-3-13 17:48 编辑 # f9 B" ?. E7 e* T
) p9 n. w* B. h. ~+ Z
遇到缝合起来之后。发现还不是实体。用右键的显示开放边。还是找不到开放边的时候试试如底下的做法。。

评分

参与人数 1三维币 +50 收起 理由
wcaon + 50 分享软件使用技巧

查看全部评分

发表于 2012-3-13 09:03:26 | 显示全部楼层 来自: 中国江苏苏州
本帖最后由 wcaon 于 2012-3-15 13:23 编辑
2 J( i+ h# @  i. U: Z  E' Q) F9 g! ]. d! h' U! ]8 M# j
大家是否经常遇到电极图的比例老是跑来跑去呢?试试底下的做法。把没个视图你先把他调好最佳比例之后。在每个视图的里面画个框框把它框住。保存模版。以后出图纸就用你保存的模版。那么视图永远不会超过你定义的框之外去了。只会在框内寻找最佳比例。自动调整。。操作如下。

评分

参与人数 1三维币 +60 收起 理由
wcaon + 60 分享技术经验

查看全部评分

发表于 2012-3-13 13:42:34 | 显示全部楼层 来自: 中国江苏苏州
本帖最后由 wcaon 于 2012-3-13 17:48 编辑
) k8 U, Q7 ^: _/ N/ Q. t9 s0 n  F! K% _( w: ~
我再来一个。。大家是不是在做实体延伸的时候有时候明明是很好(很简单)的一个图。TMD的就不让你延伸呢?我想大家都有遇到过。大家可以按照下面的演示整下。基本就可以延伸了。

评分

参与人数 1三维币 +60 收起 理由
wcaon + 60 分享软件使用技巧

查看全部评分

发表于 2012-3-13 15:46:18 | 显示全部楼层 来自: 中国浙江绍兴
本帖最后由 wcaon 于 2012-3-15 13:24 编辑 ' i: F, v) @1 |4 C

0 r$ x/ V4 X% x2 u" q/ K) W大家在使用过程中常常会遇到在选择图素时(比如:实体,曲面,曲线等等),
2 |9 W/ x  S* v$ v+ K& n) G2 T1 L) d0 ]* x" b" i& \% `
要选的图素被其他的图素遮挡。通常大家都是把遮挡的图素隐藏再选择要选的图素,+ {' y: S' R- V8 R- M* y
, C. w6 c2 K7 \% b, J
这样给工作带来很多的不便。这个问题我把它叫做:cimatronE选择之痛”
+ [0 A5 N( w% `% E3 i7 ]7 p; v- M, q0 d, c( A; ^6 F7 ~- y9 I5 M( N
介绍一个无需隐藏遮挡的图素轻松选择的方法:5 u! ]  O7 q* m. v

. b" y4 F: Q& n* [- k方法1:鼠标移至所选实体所在位置,停留1秒,当出现“向上箭头”时点左键并拖动鼠标!
0 S" h6 {) g/ B9 t5 i$ U0 Z+ f0 m$ Z: ?* ~/ x
方法2:鼠标移至所选实体所在位置,滚动中间,此时会穿透实体逐个显示!' ^9 k2 W# y& `& u4 {; m2 c

& ~- L6 u# c2 t% n* R  k cimatronE选择之痛.gif (438.68 KB, 下载次数: 4)

评分

参与人数 1三维币 +60 收起 理由
wcaon + 60 分享软件使用经验技巧

查看全部评分

发表于 2012-3-13 16:40:11 | 显示全部楼层 来自: 中国浙江绍兴
本帖最后由 wcaon 于 2012-3-15 13:23 编辑
9 W  R# a! ^1 V7 l4 y2 U) o. t: }! h9 {, |7 M2 t
3轴高级模拟问题:模拟时无法呈现真正的倒扣加工效果& K: |6 F) s* ^0 F

评分

参与人数 1三维币 +60 收起 理由
wcaon + 60 分享软件使用加工经验

查看全部评分

 楼主| 发表于 2012-3-14 08:45:17 | 显示全部楼层 来自: 中国山东日照
本帖最后由 wcaon 于 2012-3-14 09:04 编辑   g' c: P, L+ o' M8 o
6 o' h  h( {/ f8 S: E$ ]5 V/ O2 x
论坛的使用IT朋友在 下载一些   3轴、4轴、5轴、后处理后,发现后处理只能在13.0上运行" g3 b" G1 L0 E8 ~4 C& \

/ F% d3 ~( y( b& t不能在12.6上运行. 这时候就需要在 属性里面加上  空格 横杠  IPOST  即:   -IPOST) s) l+ R6 C& n

4 L8 b+ o' S, j
6 u8 A  C; x. t/ |* E解决方式如下:
0 l( U  j& D1 E

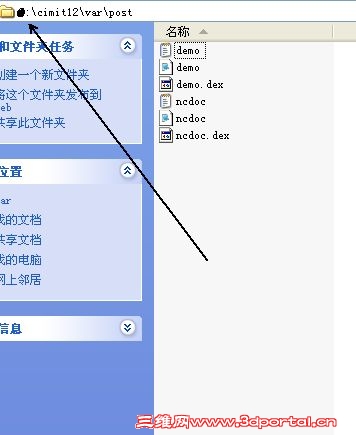

2 l9 E1 v/ |3 Q5 P先把后处理文件拷贝到IT12.6的后处理工作目录下面 具体路径见图  q$ |1 E( k) y
+ y; ~; A, N1 M& ^- M* d- G2 p/ `8 O' I! ]! r6 x1 }

9 f! _( o$ o1 I& R6 C' ~( m# _" ]! T: }6 C6 Z( z5 ]3 F4 N; ~* U' `

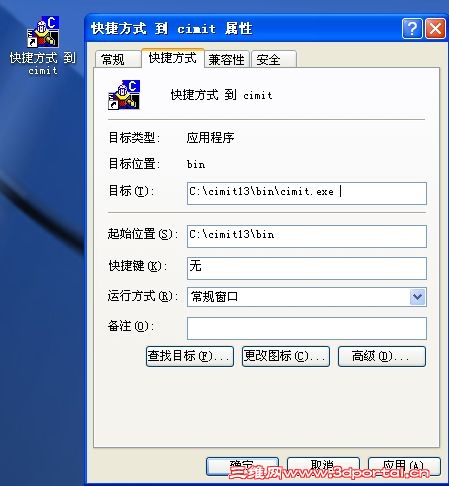

找到启动程序文件的属性
5 G- [( @$ k9 I; n8 K9 A- L0 f# p3 r5 p, X, O6 D
' C# @& P% F4 a# T, {
, O. ?- B4 L' T# J9 i" t' u$ q& ~3 w4 r3 A5 d* D) m

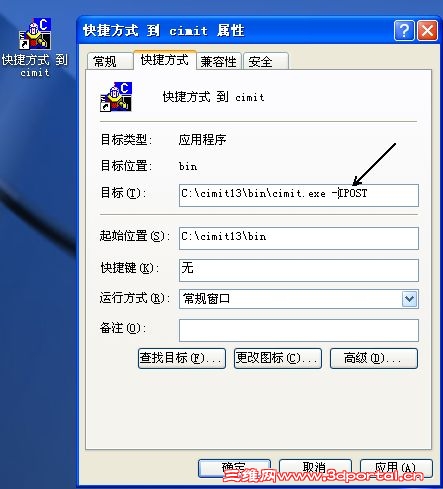

属性里面加上  空格 横杠  IPOST  即:   -IPOST
* s! K; Z# D7 M
) v2 l9 K7 f* p4 i# \2 b3 n 后处理前-2.jpg * g$ \  ?1 m  Q, @

6 a! K) K, D. h- K/ f. g8 |  c6 u2 B: h! D! a9 W  z, r6 g
这样后处理就可以继续运行在IT12.6上面了

评分

参与人数 1三维币 +50 收起 理由
密密麻麻 + 50 分享使用技巧

查看全部评分

 楼主| 发表于 2012-3-14 08:56:10 | 显示全部楼层 来自: 中国山东日照

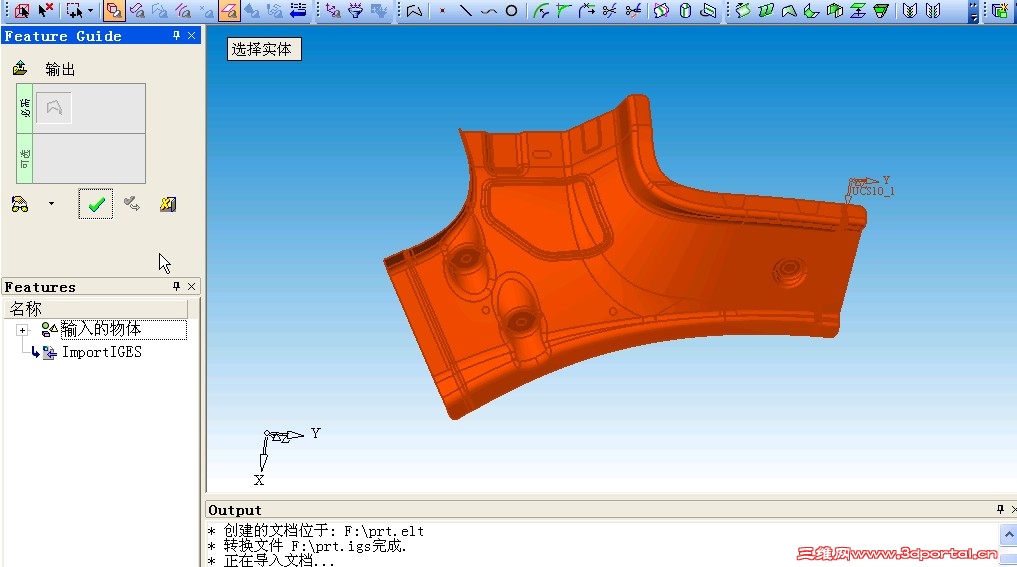

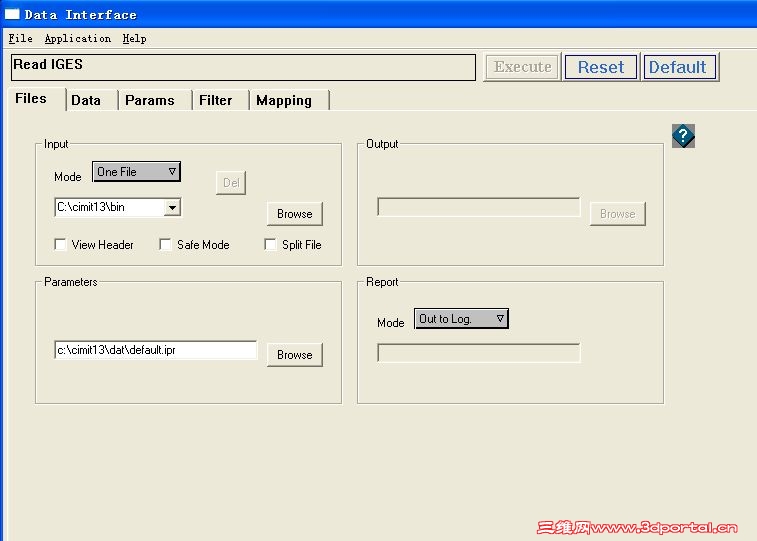

现在还在使用IT版本的论坛朋友,经常会遇到在一些CATIAV5R20 UGNX7.5  SW2012版本 输出的IGES文件
; W6 q: }4 \. f
2 S  q! m% R& {9 U常常不能在IT中识别 有时候产生黄面 ,有时候掉面。。。。 补与修花费很长时间
- n6 C) ^- o' z( n8 A3 Y* ]' V6 V* X4 g, E9 }) E

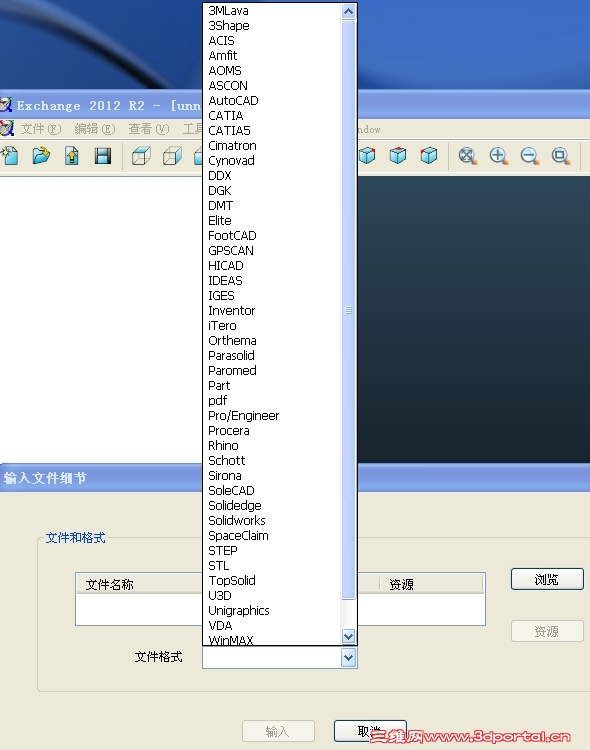

这个时候可以选用E版本进行转换,也可以用 Delcam Exchange 2012 R3 这个软件来进行转换0 v* m6 l3 }/ e/ x7 @8 g
2 |' @/ o. c8 N& E8 p
具体图片7 h. [2 N6 t) |* b4 e
: [- G3 m8 u! q. D
老的IT输入输出数据接口 难以应付现在的IGES格式了。。。
5 T$ U& \: V1 J% H0 s/ l IT输入-1.jpg & R, z/ K6 i3 C9 b7 K
6 F. I6 b; J9 F$ z2 s; R
+ z! B/ K  b& R. L/ o
, q4 \& G& m2 B% }: H0 y' u2 s- D& ?7 [+ o' l( z, j' O
可以选用E版本进行转换,也可以用 Delcam Exchange 2012 R3 这个软件来进行转换1 Z# [8 b/ H6 n7 j
" G. S5 I8 X6 q0 W' G2 h: h1 \
从而减少破面与黄面或者掉面的出现 6 A6 L( z9 x$ _/ d8 X" b. g
- I; A) v1 P1 p; [
Delcam Exchange 2012 R3 " v' x  ?" n4 r) x
% n* z8 \5 }& W- E. y- h7 J. d' c0 ~! }* @: l7 j( g
4 n2 l  d* L# ?4 K6 e; p+ S
Delcam Exchange 2012 R3 软件的下载地址:http://115.com/file/dpxxxzgz

评分

参与人数 1三维币 +60 收起 理由
密密麻麻 + 60 分享使用技巧及相应软件

查看全部评分

发表于 2012-3-15 12:00:56 | 显示全部楼层 来自: 中国浙江绍兴
本帖最后由 wcaon 于 2012-3-15 12:44 编辑
: H. c/ W; @1 B$ P2 v' u! y  V- W
2 C1 |* u( C' o) o随着CimatronE--GPP2的诞生及其优势和IMS合作的已终止多年,! e( H) N0 d5 J  ?" H8 c$ L
一些用户还想使用IMS后置!
, u5 \4 w' n8 j" Y+ GE10使用IMS后处理方法:/ M- \- E! V% w3 I3 z3 c
1.安装一个带IMS后处理的E版本或购买IMS软件,在预设置中选择IMS作为默认后处理器。
2 [9 D1 i$ u& [: M2.在注册表中手动添加一个变量。- Q5 \. D8 e6 e6 o: j8 r3 d0 p

* A* {1 |$ r( v% c 图像 4.jpg (205.42 KB, 下载次数: 0)

评分

参与人数 1三维币 +60 收起 理由
wcaon + 60 分享软件使用加工经验

查看全部评分

发表于 2012-3-15 13:12:27 | 显示全部楼层 来自: 中国浙江衢州
本帖最后由 wcaon 于 2012-3-15 13:21 编辑
' n! C. ^. J. }! ?7 E. {( f% Z/ X1 x- O9 D5 E
粗加工中的插洗参数设置好后经常无法运算,改下刀具参数即可解决。! b; f, N& i3 k) Y

评分

参与人数 1三维币 +60 收起 理由
wcaon + 60 分享软件使用加工经验

查看全部评分

 楼主| 发表于 2012-3-25 09:45:04 | 显示全部楼层 来自: 中国山东日照
本帖最后由 wcaon 于 2012-3-25 09:47 编辑
. X/ I' z. M, c: G; u3 G7 l5 p: \( S* h% f5 _# Y3 v' ?8 W
cimatronIT外部命令   ID过滤式外部调用删除方式
" A+ o) V, {4 x6 U( ?1 l% S; f
" B+ V' k6 R( A- h. w   delid.dll
2 ?7 O8 v( u8 O3 X0 d7 f8 L; c$ G! r
1 G- x7 H, ?. y/ m6 g这个指令通过输入图形的ID号来删除物体,通过这种方式,比如面很多、很碎,一下子找不到要删除的图形,这里可以根据软件对问题面报错所给出的ID,迅速删除问题面。; |/ D* p# R4 s6 J

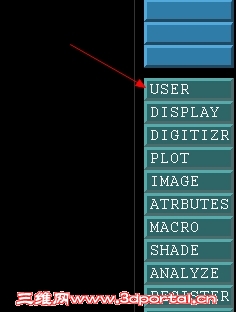

$ p3 S8 O& [" P: {8 @启动外部命令9 e1 B2 w2 m  Y6 F0 K) u+ M
1.jpg ; f' M3 d' \! ]8 f4 W

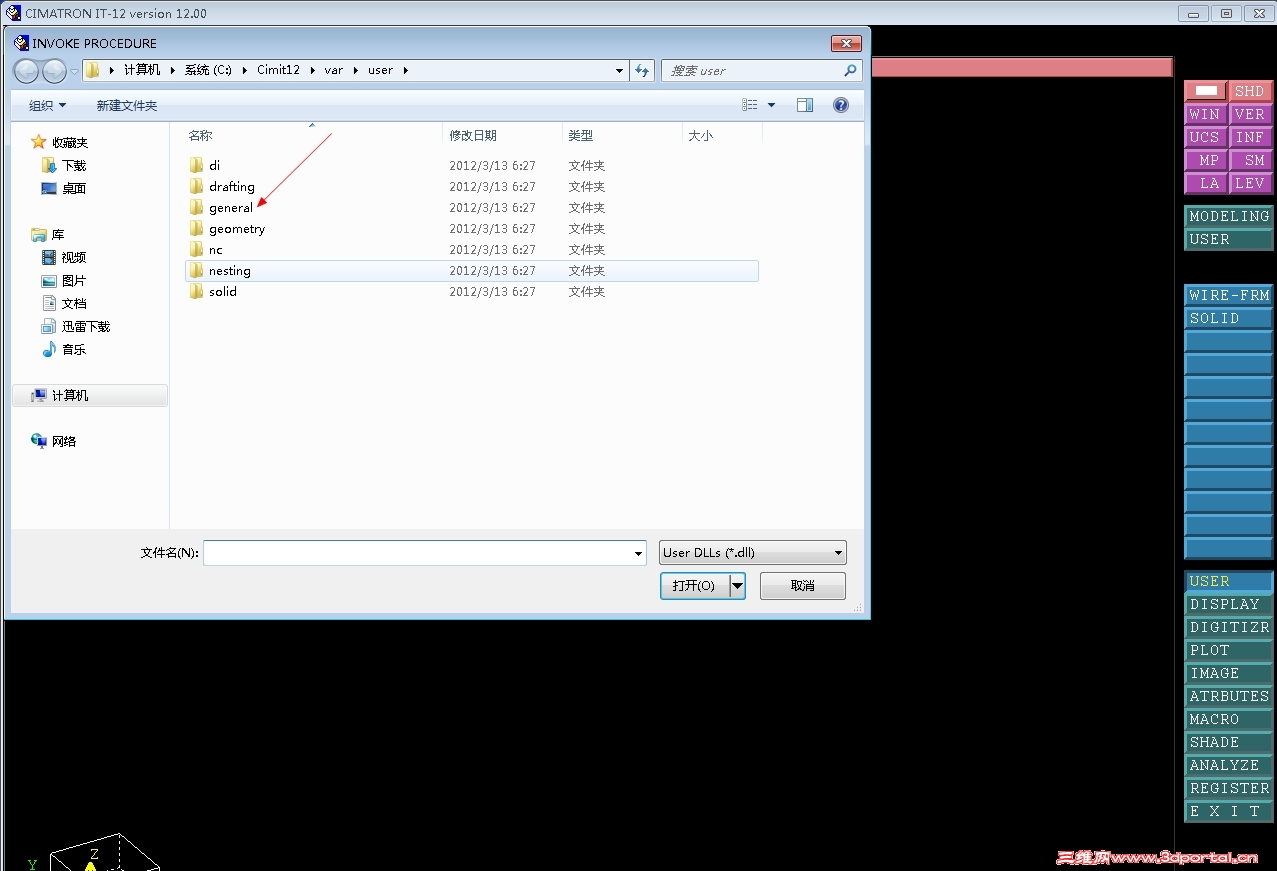

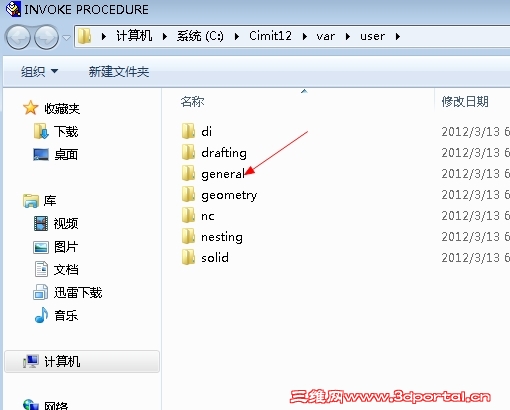

) s; P, [% L" X) i找到相应目录* @8 W* p6 Y6 c! r2 K- i

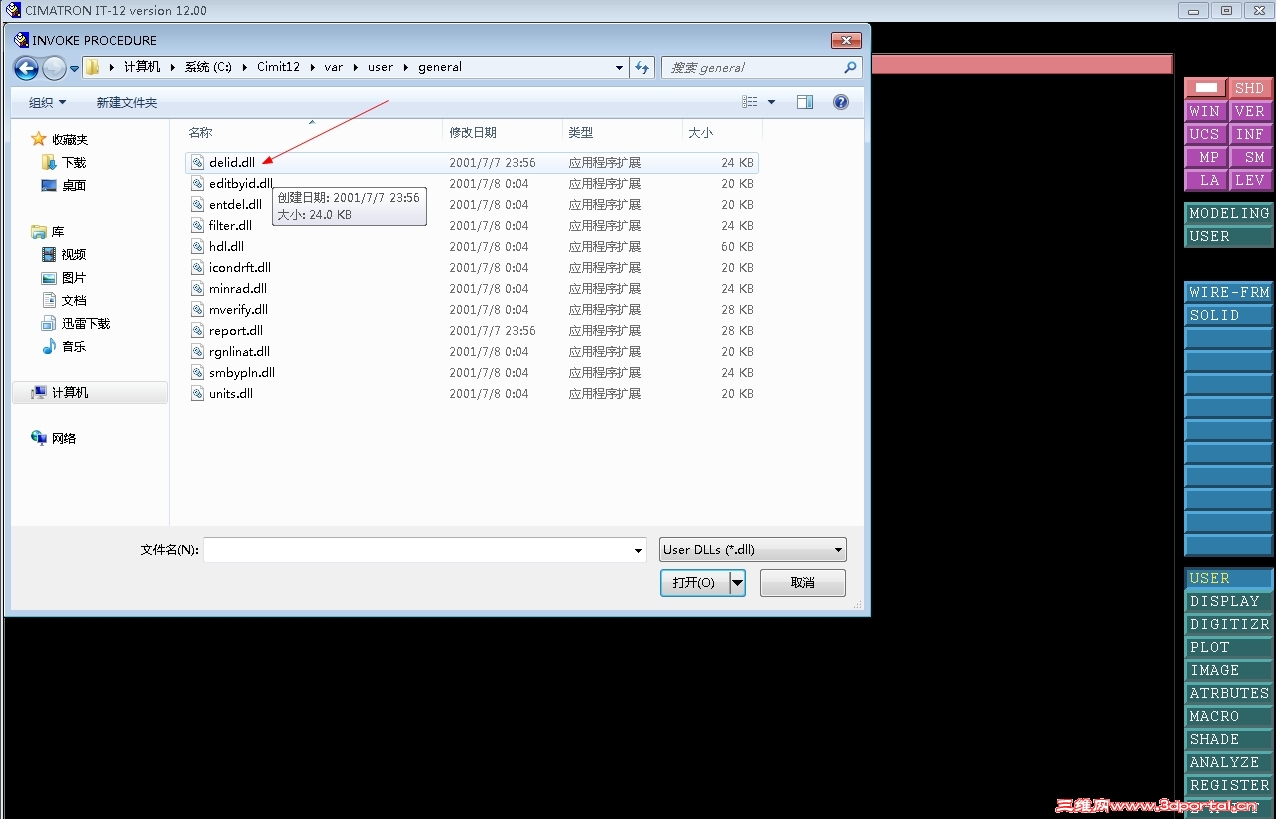

6 w9 C" h' j# W2 E. u0 _ 2.jpg
, `9 y- ^# v5 n5 L. @' ?$ o3 Z0 q: a7 \
6 z4 i6 A* N2 c6 s4 z* I$ _* o' W' n! U

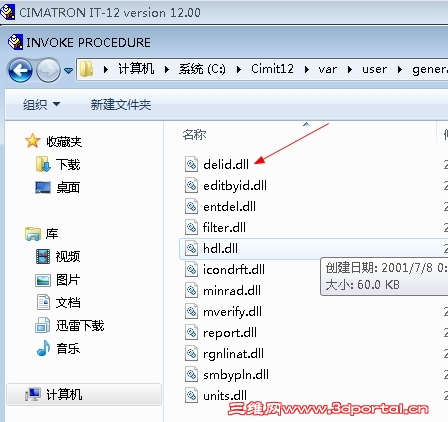

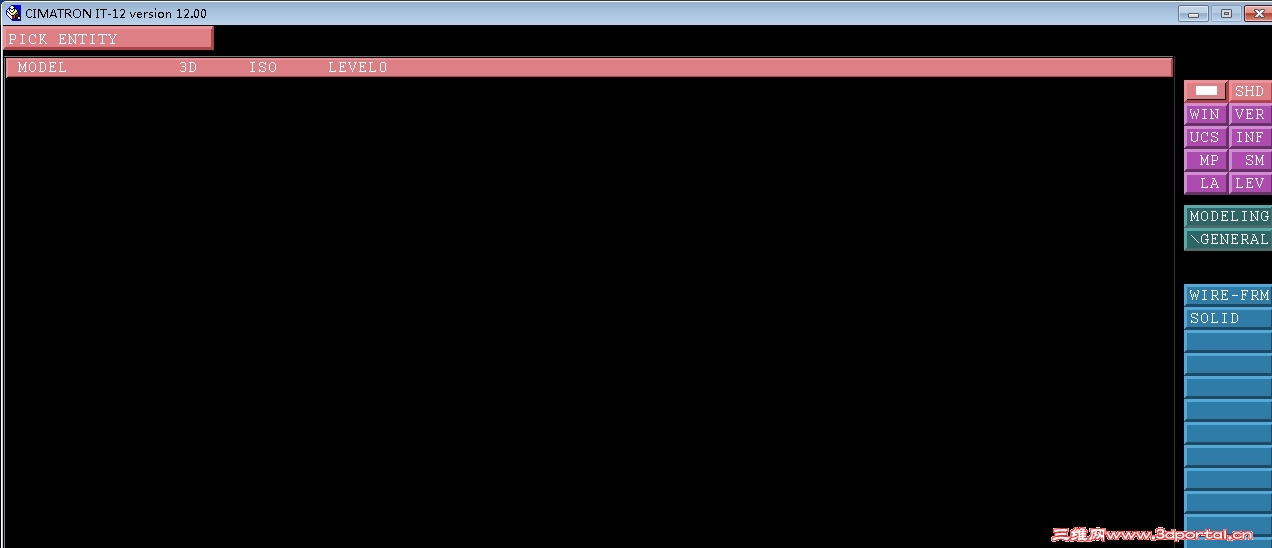

找到 delid.dll 9 T8 s8 V* m+ f) W7 t- Q/ I
3.jpg / |7 P$ U) S) S. |) l
3.jpg 5 O3 W8 v! {! N$ I- y7 v, E! Z: Q

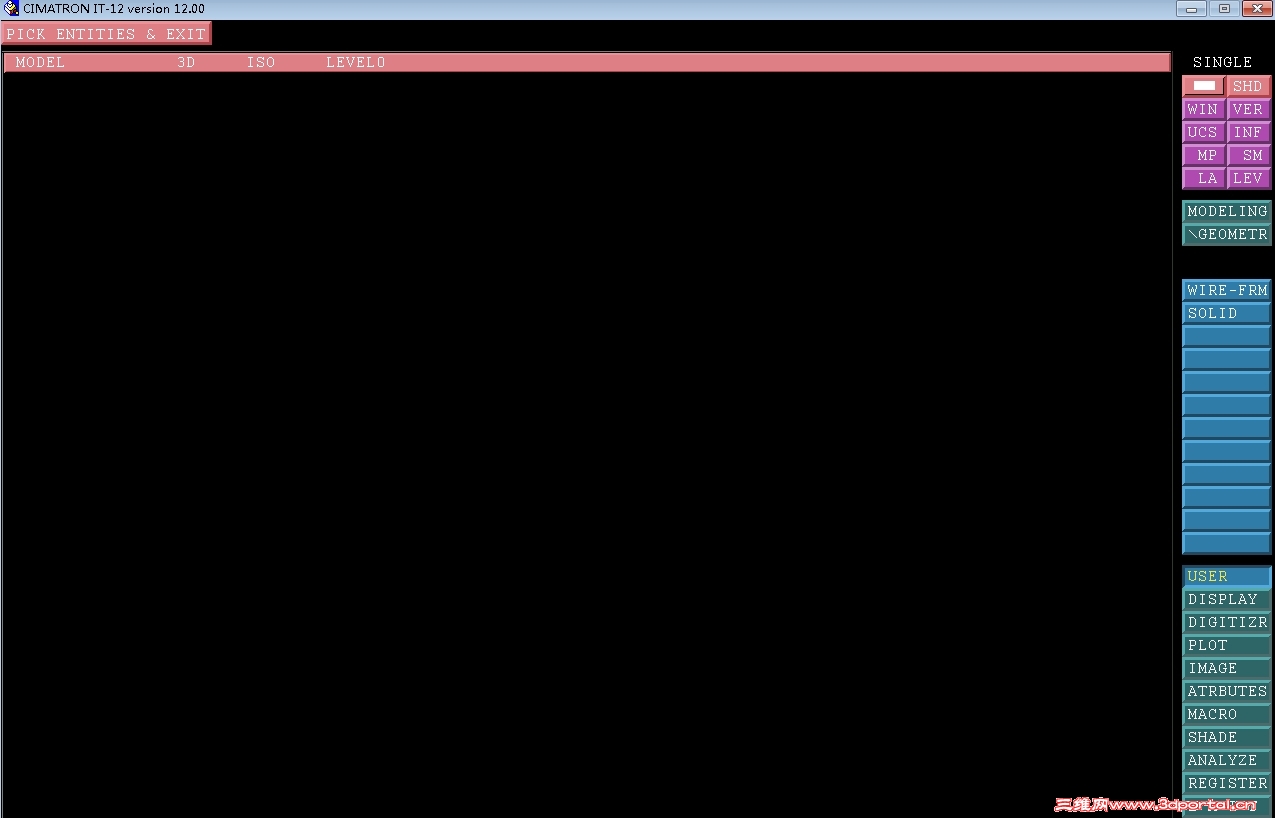

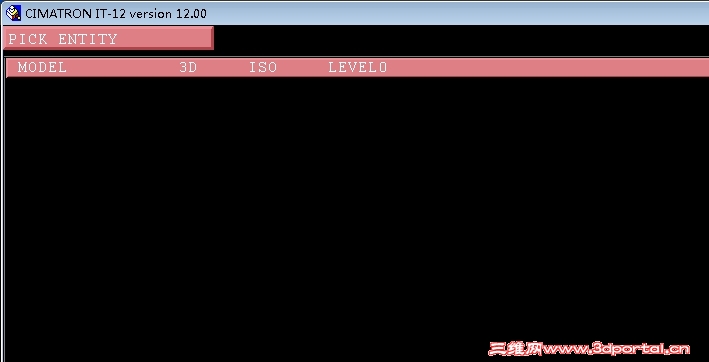

执行命令
% a7 I) N9 G1 L( C4 v1 P/ u 4.jpg
1 B# _4 Z4 p9 p$ [ 4.jpg

评分

参与人数 1三维币 +50 收起 理由
密密麻麻 + 50 分享使用技巧

查看全部评分

 楼主| 发表于 2012-3-25 09:56:07 | 显示全部楼层 来自: 中国山东日照
cimatronIT外部命令 1 U! _; {. m6 A
* C# I# g) F. `# }& P
deldup.dll 8 H5 ]5 W3 Q8 D3 O5 K' o7 V; k
0 V$ v7 Z6 ^" J4 w! [, X/ v
这个指令是非常常用和好用的,他的作用是删除重复的图形对象,象面、线、点等,凡是在公差范围内重复的图形对象0 |/ [' Y0 m0 K
; P# U; t) \( N  o# n
基本都可以被它找出来,而且一般不会误删,对于想精简图形、删除多余图形来说这个指令就是福音。) q: C, _8 |% V( {  Y" H) P% P

, [" j; s3 Y% u/ ?; q/ ]) D执行外部命令菜单
( r' L6 b* D! Y( T5 D 1.jpg 4 Z% i1 @/ w$ Q0 G* z: Y3 @, d  Y0 s8 R* T
9 f+ k  p- T/ I( R, ]1 l

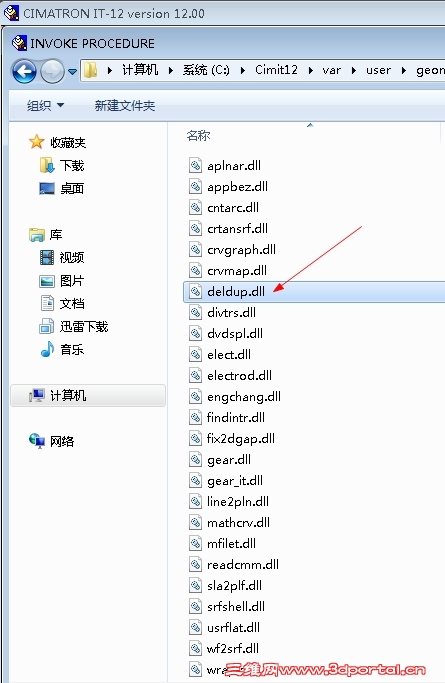

找到外部命令的目录, Y/ Q- ~; I1 H3 l6 W: {5 L, u4 r
2.jpg : e3 L# e4 l/ J) w' d3 [7 y( t% P" u0 C
3.jpg ' J7 X5 i/ X0 @* {3 x) q2 O4 \  C5 ^

& U2 r4 |4 N! @! z选择所有图素 进行过滤重复图素删除' X1 i- F3 u2 V* s

评分

参与人数 1三维币 +50 收起 理由
密密麻麻 + 50 分享使用技巧

查看全部评分

 楼主| 发表于 2012-4-11 20:06:06 | 显示全部楼层 来自: 中国山东日照
发几个技术帖子与板块指定的后处理帖子 就可以迅速获得高分,
! }% r: o' ^9 @0 h9 |; D* G$ W
, Z5 E3 Y' b% S1 r0 s" d, L  i; e% L( r2 o
CIMATRON 技巧---加分贴+ J) k0 E9 l, D: P
http://www.3dportal.cn/discuz/vi ... 5629&extra=page%3D1
; {1 O# _3 A, [4 O. r: l! q, Q. i, W% Y$ S
CIMATRON 后处理---加分贴
/ }, H/ j% b: A! M( D, ihttp://www.3dportal.cn/discuz/vi ... 4944&extra=page%3D1
发表于 2012-4-12 10:48:54 | 显示全部楼层 来自: 中国浙江宁波
哈 哈,上面不少技巧还不错,确实都是工作中用的上的,可见都是用cimatron有一定年限的。这里我也提供一些技巧,高手可能都知道了,不过对新手还是有参考价值。先来说点IT方面的。在用IT的时候,有些朋友可能会碰到这样的情况,就是软件发生意外,恢复后进去又退出,总也绕不开那个错误,这个时候解决办法有两个,一个是找到文件的后备文件,对于PFM格式文件来讲,它的备份文件名是.bac后缀,把文件取个不一样的名字,后缀名改为.pfm再进入试试。另一个办法就是进入你cimatron安装目录下面的wokritXX目录,把里面的文件都删除,再进入,一般问题都能解决。有些担心把里面的文件删除会不会对文件有影响,回答是不会,因为这个里面都是一些缓存文件,保存文件工作进度的,如果删不掉就把CIMATRON退出,再进去一般都能删掉。贴图如下:2 Z+ t: g0 d/ M& g

评分

参与人数 1三维币 +30 收起 理由
密密麻麻 + 30 分享使用技巧

查看全部评分

发表于 2012-4-12 12:54:42 | 显示全部楼层 来自: 中国浙江宁波

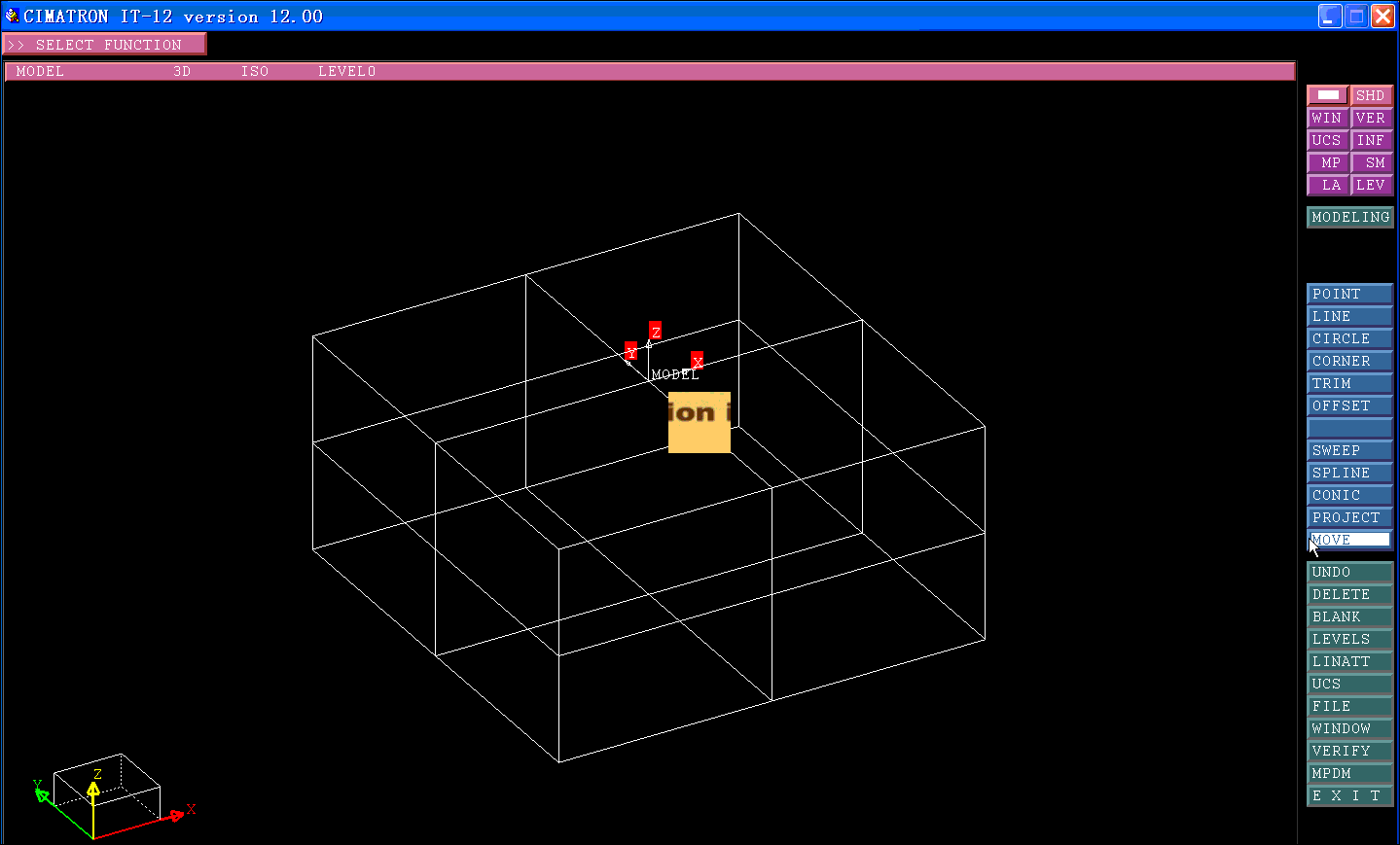

接着说IT,前面已经有师傅讲了IT的一些外部指令,这里我也补充几个,一个是导圆角的。在IT里曲面导角经常被人诟病,因为确实不方便,不过有些不是很复杂的场合,我们可以用这个外部指令mfilet把局部要导圆角的面转化成实体面,然后进行导角,导完再爆炸成我们普通的面。这样就减少了一些重复修剪曲面、回复回始的步骤。http://file:///J:/download/gif录像/1.gif - a) p  T  a" K. z9 {' v

1 E0 W& S2 |* e5 e8 I在实际使用中,经常有些需要刻字的场合,单线条的字母一般不难解决,在CIM里怎么刻单线汉字呢,方法有很多,这里我介绍一种,当然,前提是你要有CIM能够支持的汉字字体,我这里只是提供用外部程序的方法与步骤,如http://file:///J:/download/gif录像/2.gif

评分

参与人数 1三维币 +60 收起 理由
wcaon + 60 分享软件使用经验

查看全部评分

发表于 2012-4-12 13:15:40 | 显示全部楼层 来自: 中国浙江宁波

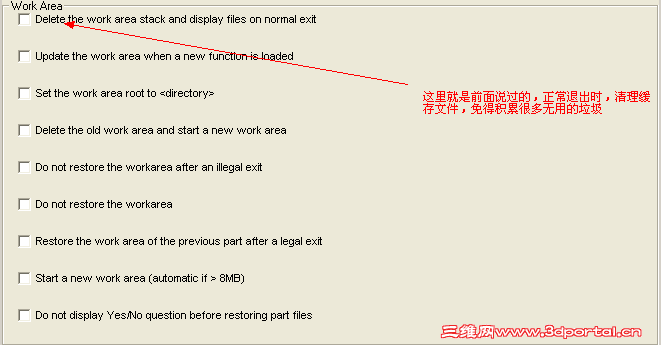

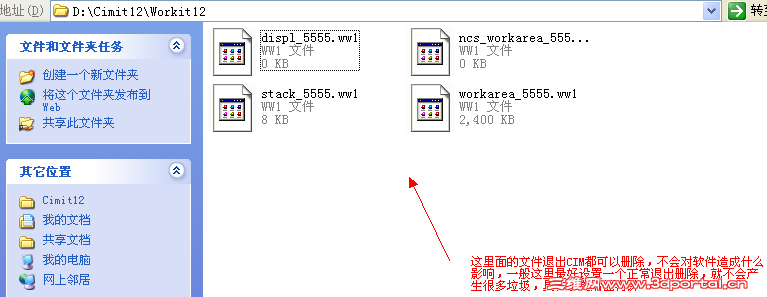

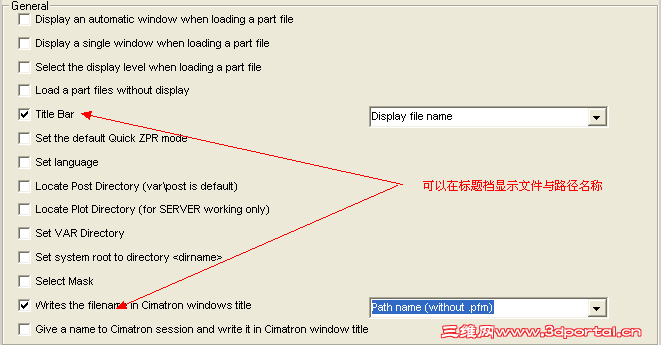

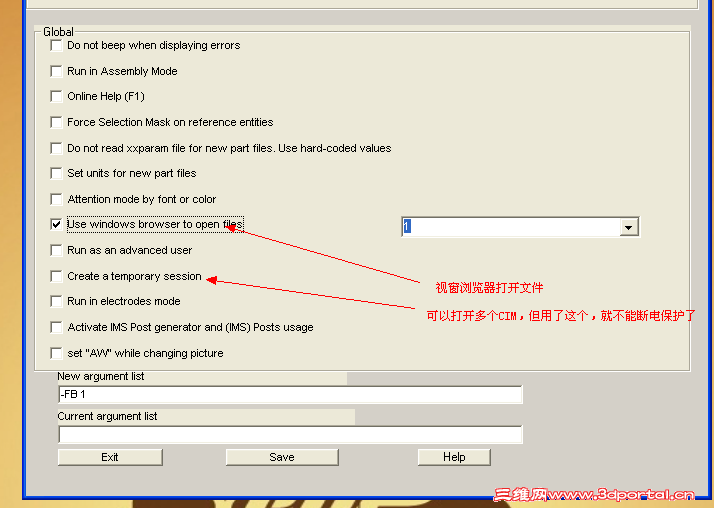

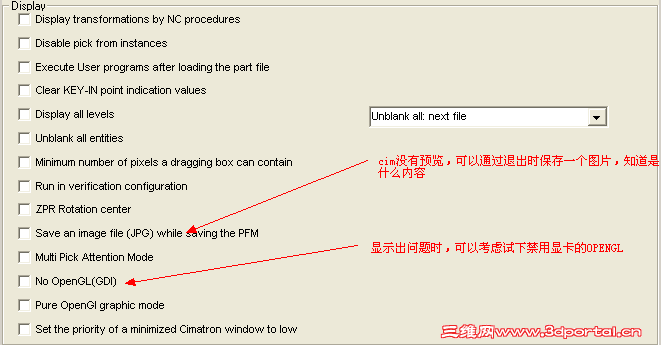

再来讲一下有关IT一些参数设置的问题,因为IT的参数设置面板是英文的,所以阻碍了很多初学者的应用,其实我们平时所用的一些快捷启动方式里的启动参数都是来自这里。比如低版本打开高版本的 -IVE参数、中英文切换的 -lang english(chinese)参数 ,可以同时启动多个cimatron窗口的 -TS参数,视窗浏览器方式打开文件的-FB 1参数,这里把最常用的做一些介绍。接着看第二页:  第三页: 其它:

第一面

第一面

评分

参与人数 1三维币 +30 收起 理由
wcaon + 30 分享软件使用技巧

查看全部评分

发表于 2012-4-13 09:31:55 | 显示全部楼层 来自: 中国福建厦门
本帖最后由 lwkj1230 于 2012-4-13 09:33 编辑 2 f  N7 E5 V# i: J  C0 ~% l
# m$ o  R  T* w2 I, |. r

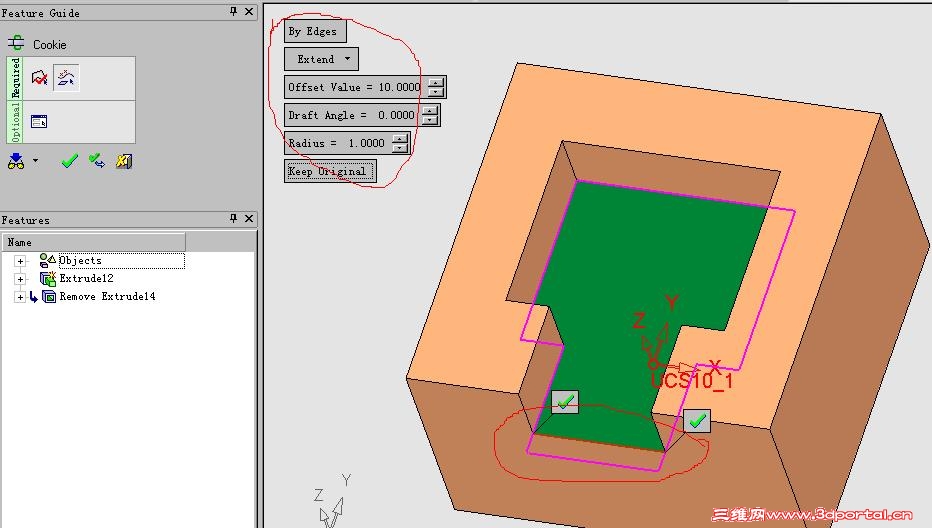

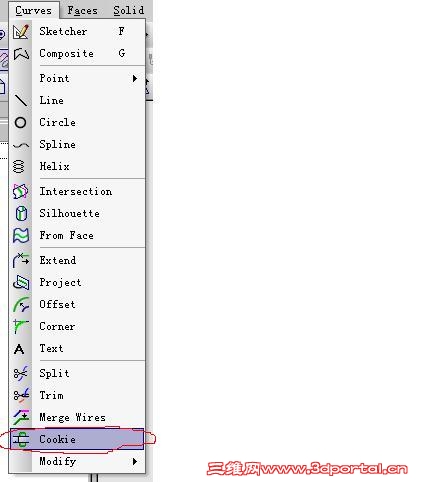

这里有个小小的做辅助线工具分享给大家 也许大家都会了  见图红色圈圈

评分

参与人数 1三维币 +50 收起 理由
wcaon + 50 分享软件使用技巧

查看全部评分

发表于 2012-4-13 18:05:23 | 显示全部楼层 来自: 中国重庆
昨天有网友问在同一草图里面几个封闭草图想单独一个个拉伸怎么做,昨天直接简单说了下,今天做个gif

评分

参与人数 1三维币 +50 收起 理由
wcaon + 50 分享软件使用技巧

查看全部评分

 楼主| 发表于 2012-5-3 10:56:22 | 显示全部楼层 来自: GOOGLE
本帖最后由 wcaon 于 2012-5-3 18:26 编辑 . X/ e% L9 }9 o6 h& F
) {, z# P) F, T2 k. @9 B! P8 Y7 @! y; T* I
发帖主题已经登记到资料汇总 感谢您的分享与讨论
5 L5 T3 n8 G7 S7 s8 v" z发帖主题登记地址:
http://www.3dportal.cn/discuz/viewthread.php?tid=1037374&extra=page%3D1
发表于 2012-5-11 11:33:03 | 显示全部楼层 来自: 中国江苏苏州
之前貌似看到有人提过CE的Z轴阵列复制。已下提供步骤。以及效果。。
/ Q4 N: u: {: ]: E0 p" h8 ?3 m& e总体来是就一句话.换位思考。(这个是郎大说的话。也是他教我。)

评分

参与人数 1三维币 +50 收起 理由
密密麻麻 + 50 分享技巧

查看全部评分

发表于 2012-8-4 10:59:23 | 显示全部楼层 来自: 中国广东潮州
