Solid Edge可变楼梯长度的装配方法

大有茗堂 · 发表于 2012-4-7 10:43:17

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由大有茗堂于 2012-4-7 18:07 编辑

Solid Edge可变楼梯长度的装配方法

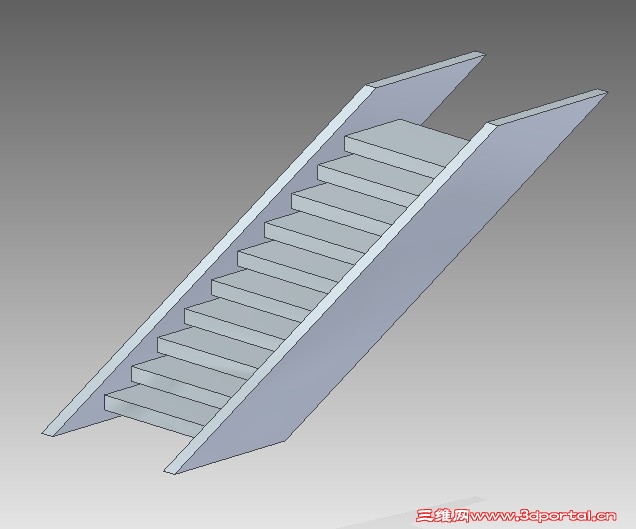

有朋友说想在Solid Edge中装配一个楼梯。除了零件数量不变外，其他均随着两遍的横梁长度的变化而做相应的变化。

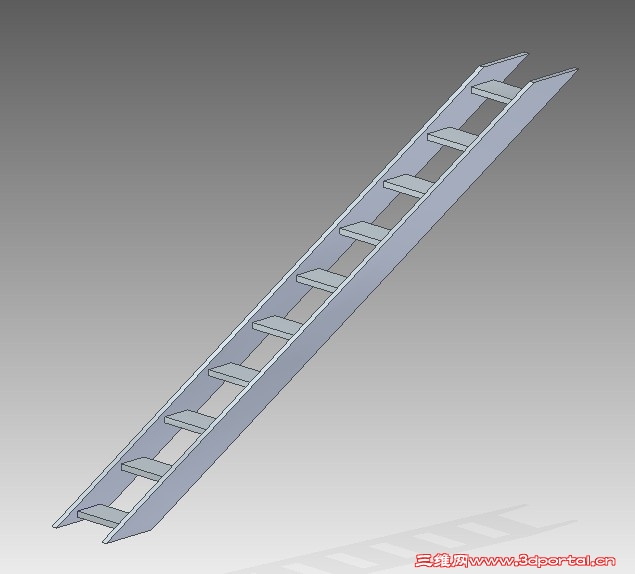

即要求各级楼梯板根据侧板总长变化自动调整间距。

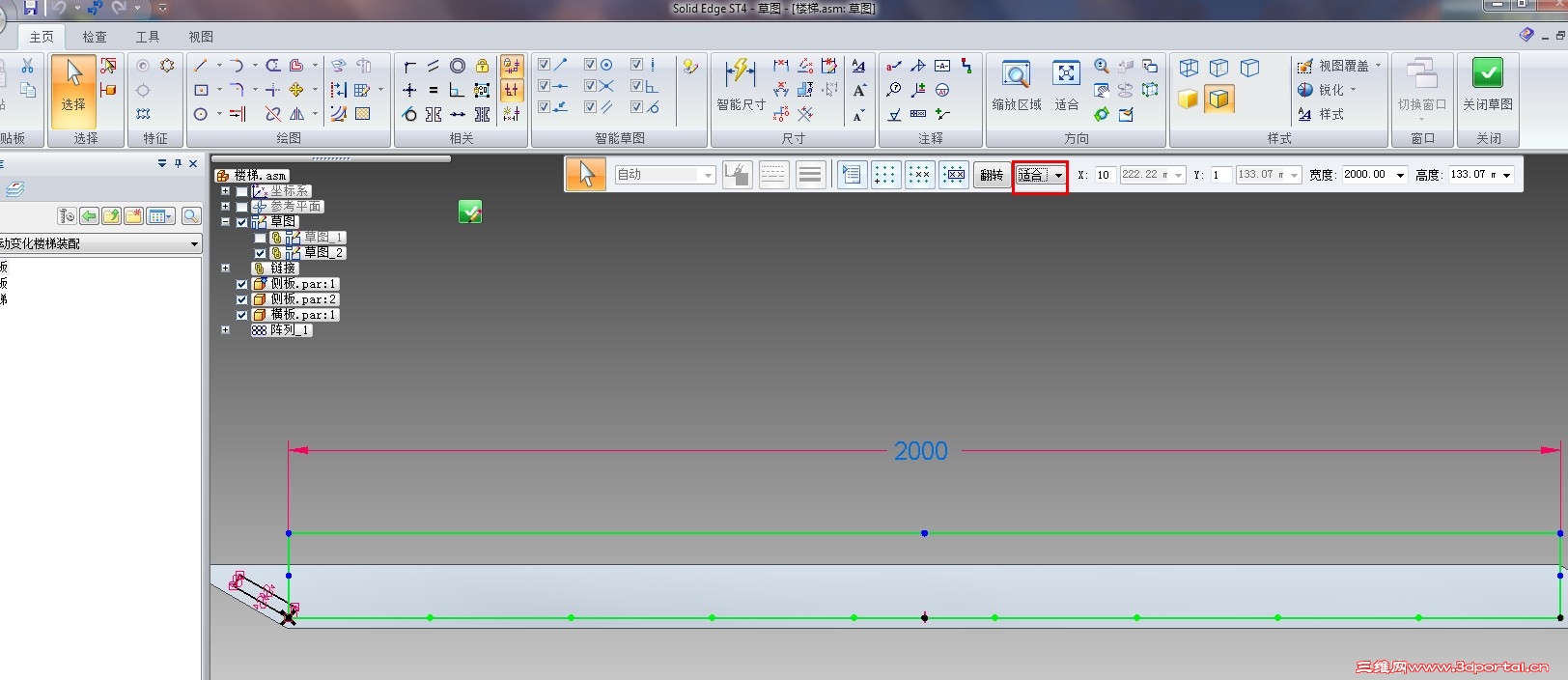

运用到的主要命令有，装配阵列－草图阵列、同级变量、变量复制链接、变量粘贴链接等等。
