Solidworks 标准视图如何设置

Sangwhitso · 发表于 2012-5-4 16:10:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 Sangwhitso 于 2012-5-7 09:09 编辑

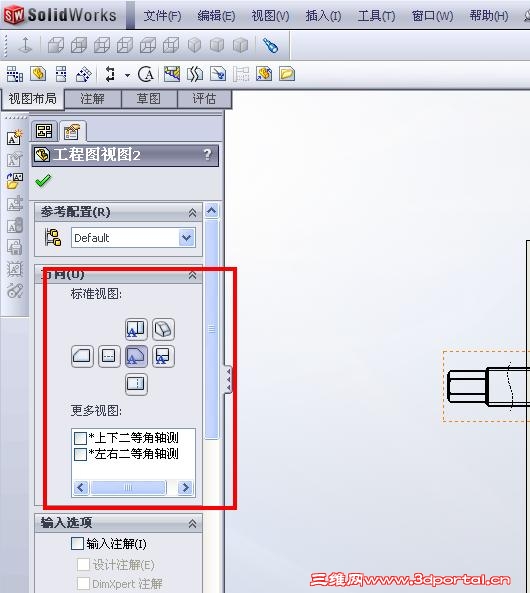

如何设置标准视图成国标形式，我的出图时候的视图默认摆放如图，但是它的方向与GB的是相反的。请高手指点。

大地勇士 · 发表于 2012-5-4 16:52:28

在选项里面显示/选择的投影类型选择第一视角，或文档属性里面绘图标准选择国标

qiyuezhuifeng · 发表于 2012-5-4 16:57:49

可以在零件的三维图里添加一个工程图视图，即添加一个自定义视图即可。
然后在出工程图时选择这个视图作为主视图即可

Sangwhitso · 发表于 2012-5-4 17:21:09

2# 大地勇士 谢谢你的回答，但是这两个试过了，还是不行。

大地勇士 · 发表于 2012-5-5 14:00:25

2# 大地勇士谢谢你的回答，但是这两个试过了，还是不行。4 T4 |8 @* p" ~
Sangwhitso 发表于 2012-5-4 17:21 http://www.3dportal.cn/discuz/images/common/back.gif

那是因为你没有把模版也设成这样的。

1016 · 发表于 2012-5-5 23:55:42

1、进入工程图界面后，在左侧树型里，右键单击选择“图纸1”，再选择“属性”；
2、弹出“图纸属性”对话框，选择“标准图纸大小”及“投影类型”中的第一视角（即我国标准视图法），然后单击“确定”；
3、在工程图的空白处，右键单击选择”工程视图“中的”标准三视图“，就OK啦！

按我的步骤，就100%搞定！

Sangwhitso · 发表于 2012-5-7 09:09:09

6# 1016 好了，谢谢，我的模板里面就设置错了，所以每次出图的视图都要重新摆放，按你说的这次做好了，实在是忒感谢了。{:4_83:}
