Solid EdgeST4添加自定义锥螺纹规格

大有茗堂 · 发表于 2012-5-5 15:27:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

Solid EdgeST4添加自定义锥螺纹规格

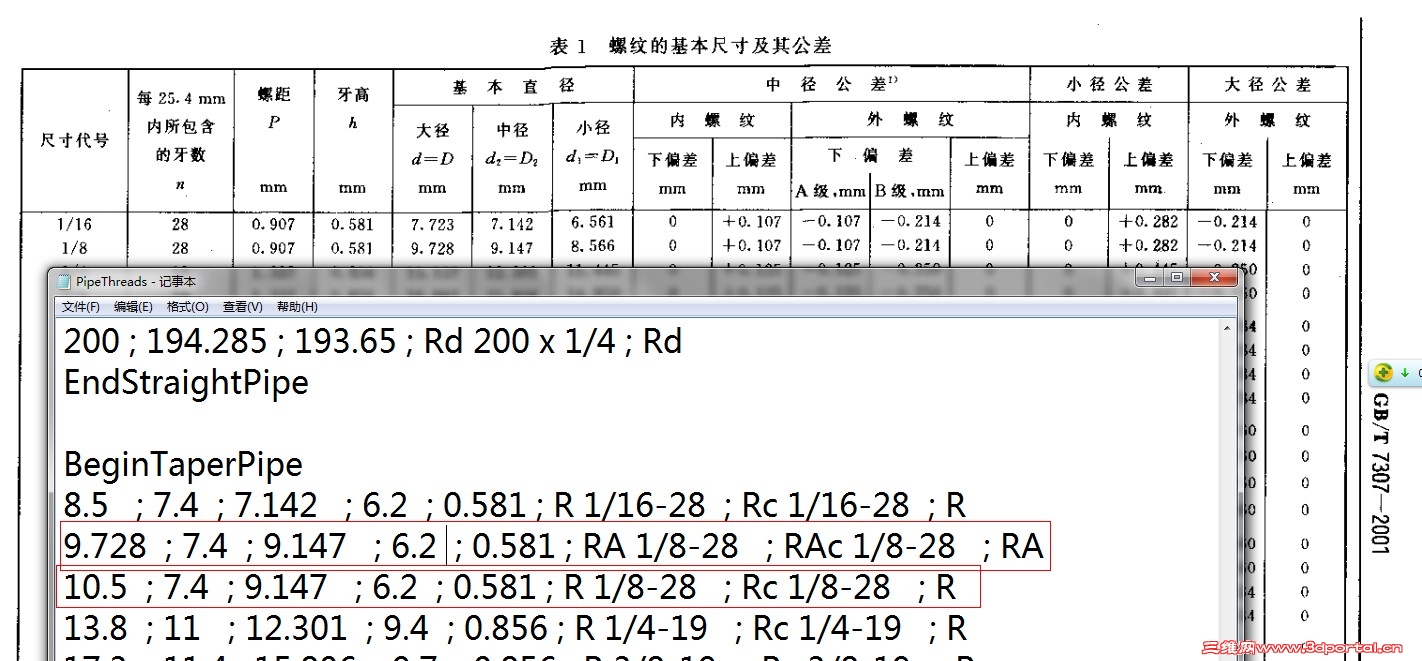

使用中发现Solid Edge的管螺纹参数与设计手册上的不同

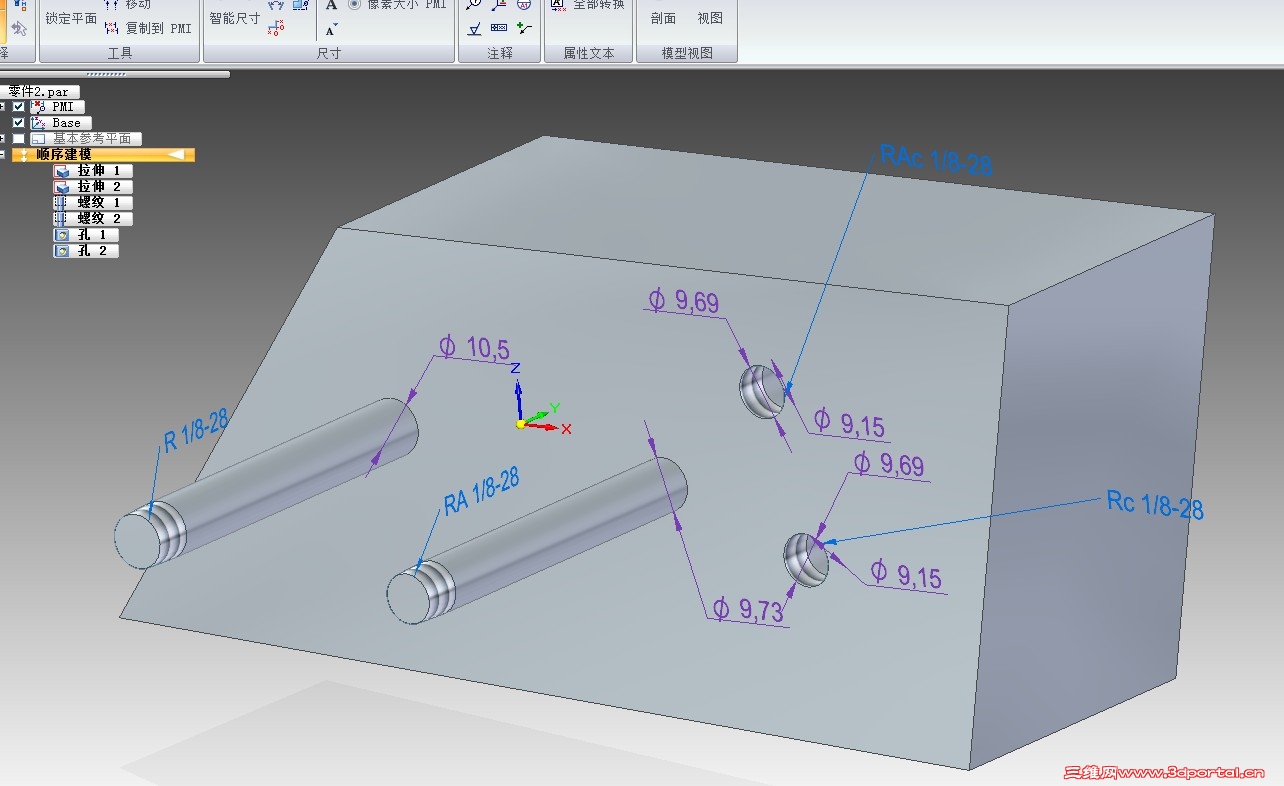

从PipeThreads文件中看，第一个参数是“管子外径”，而手册或螺纹标准上指的是“螺纹大径”，不管它们是否指的是同一项参数，但我们在Solid Edge建立外螺纹特征时（仅指传统模式下）却是得先有那么一个圆柱，然后再将螺纹附于其上。这个圆柱的外径用到的就是“PipeThreads”中的第一项，而不知道这个差别的时候，我们总是习惯于把这个圆柱的外径用手册上的“螺纹大径”来定义。这就导致了画出圆柱后，生成螺纹时提示没有这个规格的现象。
软件已经是这样了，我们要工作，怎么办？现在有两种方法：
1是将错就错，顺着软件来，就照软件默认的参数来。
这就得把原来手册上的内容丢一边，然后把PipeThreads打一份出来对照，免得到时候建模时记不住圆柱该画多大。
2是将PipeThreads里的参数照手册上改过来。
下面就介绍下方法2的操作方法。
