为什么此六自由度平台电动缸推杆做距离限制后就一直报错

xdzscr · 发表于 2012-5-8 09:04:14

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 xdzscr 于 2012-5-8 15:04 编辑

如题，版本内容为2011版本。请各位大侠给予解释！
补充：现在打开时没有报错的，我把电动缸子装配体里的距离配合压缩了！

xdzscr · 发表于 2012-5-8 09:18:27

难道是版本太高大家都不下载了？

xdzscr · 发表于 2012-5-8 09:45:29

公司电脑木有截图软件抱歉了！

251143210 · 发表于 2012-5-8 10:36:36

把关节轴承M30.SLDPRT 里的38#留下，其余的压缩，重新画个内球面，矫正与关节轴承内胆.SLDPRT 的配合后，你再试试。

xdzscr · 发表于 2012-5-8 10:47:35

4# 251143210
没看懂求指点。

251143210 · 发表于 2012-5-8 10:55:37

o o,不好意思，是22#实体留下，搞错咯

xdzscr · 发表于 2012-5-8 10:59:50

o o,不好意思，是22#实体留下，搞错咯
( m' p; h% T! n. G251143210 发表于 2012-5-8 10:55 http://www.3dportal.cn/discuz/images/common/back.gif

不好意思您的版本过高装配体无法打开。能给个图片看看嘛？

251143210 · 发表于 2012-5-8 11:07:11

http://F:\\捕获1.PNG http://F:\\捕获.PNG

251143210 · 发表于 2012-5-8 11:11:59

图片木有贴成压缩包里图片

xdzscr · 发表于 2012-5-8 11:34:04

图片木有贴成压缩包里图片2 U! b8 g; ?* r; L; g3 B# l
251143210 发表于 2012-5-8 11:11 http://www.3dportal.cn/discuz/images/common/back.gif

表示无效果，重置模型后继续报错。

251143210 · 发表于 2012-5-8 11:41:08

装配关系也需要仿真，仔细校对你的电动缸中所有的配合，能去除的就别留咯！

251143210 · 发表于 2012-5-8 11:57:11

把 M30关节轴承.SLDASM 里的角度限制去掉，就不再报错！

xdzscr · 发表于 2012-5-8 12:11:10

把 M30关节轴承.SLDASM 里的角度限制去掉，就不再报错！
) m- ?) j$ g6 Q9 A* e B4 b251143210 发表于 2012-5-8 11:57 http://www.3dportal.cn/discuz/images/common/back.gif

兄弟我也知道角度去掉就肯定不报错，但是关节轴承的最大角度就40度没角度限制的话不就没意义了吗？

251143210 · 发表于 2012-5-8 12:28:47

试过了，加上角度范围限制是可以的，不过在总装里，最好别手动拖的忒猛

251143210 · 发表于 2012-5-8 12:34:25

还有就是六个电动缸是一样的，但是在总装里每个缸的动作位置是不一样，你必须把六个缸的装配体独立---就是有六个独立的电动缸装配体，而不是1个缸加5个复制品。

251143210 · 发表于 2012-5-8 12:44:04

同样的，，球关节也是，就是说有12个独立的装配体文件！

xdzscr · 发表于 2012-5-8 14:31:14

同样的，，球关节也是，就是说有12个独立的装配体文件！1 ]4 {( \5 x% T# _; w5 l& J
251143210 发表于 2012-5-8 12:44 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢尝试做独立装配后更改尺寸过于繁琐，但确实没再发生装配体报错的状况！

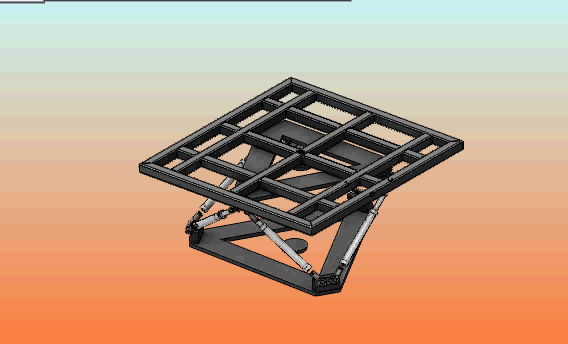

fsjt · 发表于 2012-5-8 15:26:11

原来楼主已解决了,就不上传修改图了.....

xdzscr · 发表于 2012-5-8 15:35:21

原来楼主已解决了,就不上传修改图了.....* U5 h8 u3 G! @# @. @4 } }3 M
fsjt 发表于 2012-5-8 15:26 http://www.3dportal.cn/discuz/images/common/back.gif

多一种参考也是好的跪求上传动画做的好骚包。。。羡慕嫉妒恨，掩面泪奔！

fsjt · 发表于 2012-5-8 15:46:37

SW2012

无聊-68.part1.rar (1.91 MB, 下载次数: 23)

xdzscr · 发表于 2012-5-8 15:56:00

SW2012
5 M, f E9 z1 R" Q' n
: b, n5 p+ O! k, m; C9 `4 u; s6 R: a20380319 L: G" i& m: t) ~2 [
2038032" [ ]& x) ?' l, z/ X5 E; u
2038033
# q2 x: e; Q! v1 k( T, P9 Efsjt 发表于 2012-5-8 15:46 http://www.3dportal.cn/discuz/images/common/back.gif

万分感激！我先去吧SW2012下载下来先~笔记本果断装上，万恶的SW低版本无法打开高版本啊！怨念。

xdzscr · 发表于 2012-5-9 15:06:26

本帖最后由 xdzscr 于 2012-5-9 15:32 编辑

SW2012安装后无破解软件跪求破解软件传送门，鄙人伸手党！
好吧我错了好大的破解软件没看到眼瞎啊~

xdzscr · 发表于 2012-5-9 17:44:44

20# fsjt
今天装完SW2012后看了你的图，发现还是没有做球头关节轴承的角度配合，我尝试做完配合后装配体继续报错。不过还是万分感谢您的支持！

hongwei_1987jp · 发表于 2012-5-9 19:30:40

晚上下来学学

lxy64625 · 发表于 2012-5-9 20:55:27

18# fsjt
做得不错，高手！
