关于组合曲线扫描

火努努 · 发表于 2012-5-19 11:01:18

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

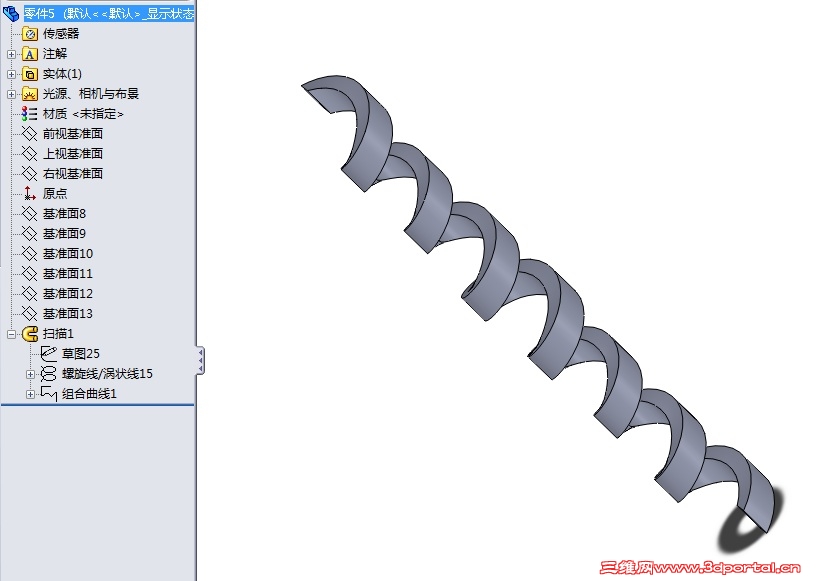

各位老师：我需要画一个矩形截面绕组合螺旋线扫描的东东，但是扫描不出来，选择路径相切后，扫描出来的东西奇形怪状啊。该怎么办？

ffda · 发表于 2012-5-19 11:14:35

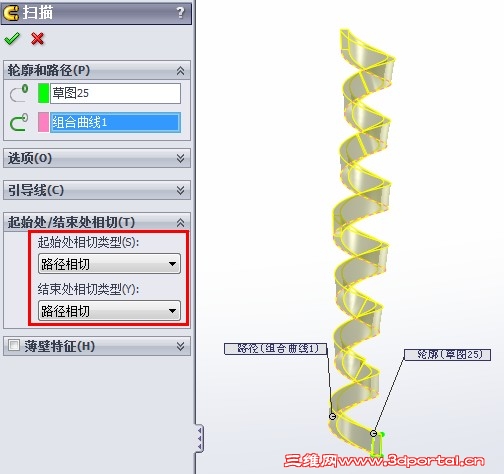

注意这两个选项！

fsjt · 发表于 2012-5-19 12:31:47

本帖最后由 fsjt 于 2012-5-19 12:36 编辑

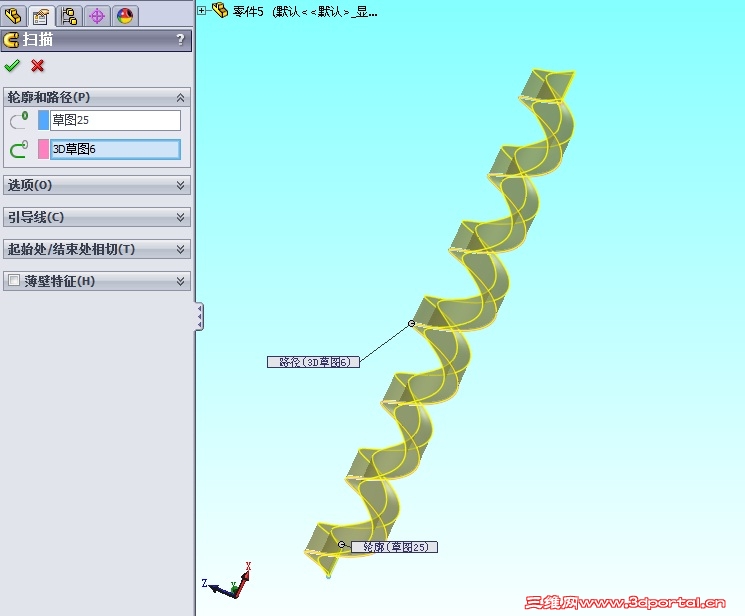

楼主是这样吗?

sw2012图要吗?


xuxinzhi2006 · 发表于 2012-5-19 14:36:48

矩形截面草图的基准面不对？改过来就可以了！

fsjt · 发表于 2012-5-19 15:14:06

本帖最后由 fsjt 于 2012-5-19 15:17 编辑

矩形截面草图的基准面不对？改过来就可以了！% d5 t6 R% D& _( w5 O$ C0 q
xuxinzhi2006 发表于 2012-5-19 14:36 http://www.3dportal.cn/discuz/images/common/back.gif

桉楼主的组合曲线能扫描出无皱折位的图吗?请上传图片?

w_hs1 · 发表于 2012-5-19 16:33:42

本帖最后由 w_hs1 于 2012-5-19 16:35 编辑

楼主的组合曲线用来做扫描路径有一个问题，在“随路径变化”的扫描中轮廓草图与路径的相对位置保持不变，但是楼主的组合曲线是由4段锥形螺旋线和2段直的螺旋线组合而成，因此不仅锥形段螺旋线是变升角的，而且每两段螺旋线之间的升角是突变的，因此通常在扫描中会产生自相交的截面，造成扫描失败。
通常这类问题只用你的组合曲线做引导线，由于你组合曲线螺旋的总圈数为6.5圈，可以随意作一个6.5圈的直螺旋线作路径，直螺旋线的升角是不变的，所以在扫描过程中轮廓草图的位置也能很好地正确控制，使其始终与螺旋线的中心线保持在同一个平面中，是扫描能顺利进行。
顺便说一下，现在像你这种组合曲线通常只要一个“可变螺距”螺旋线就可以简单实现。

火努努 · 发表于 2012-5-19 19:02:30

本帖最后由火努努于 2012-5-19 19:15 编辑

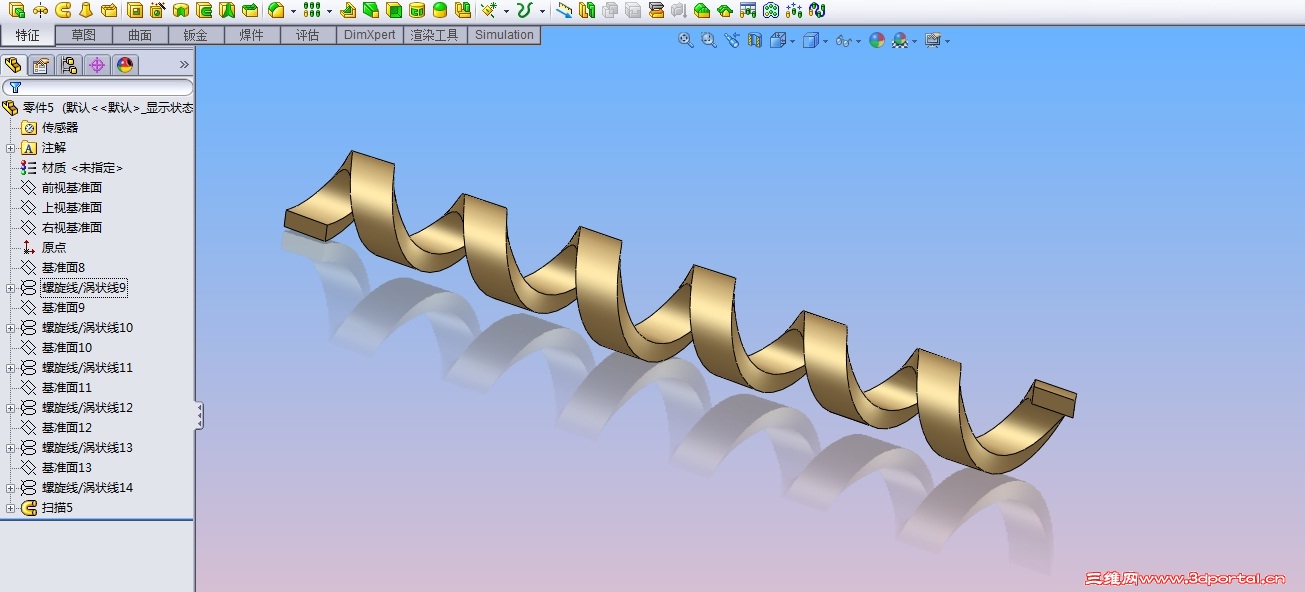

非常感谢您的指导，但是这样扫描出来的话，交界处会出现褶皱。我用了楼下的的办法，另外绘制了一条6.5圈的直螺纹作为扫描线，以组合曲线作为引导线完成了扫描。

火努努 · 发表于 2012-5-19 19:07:34

是这样的，能否介绍一下绘图思路啊？

fsjt · 发表于 2012-5-19 19:08:18

本帖最后由 fsjt 于 2012-5-19 19:19 编辑

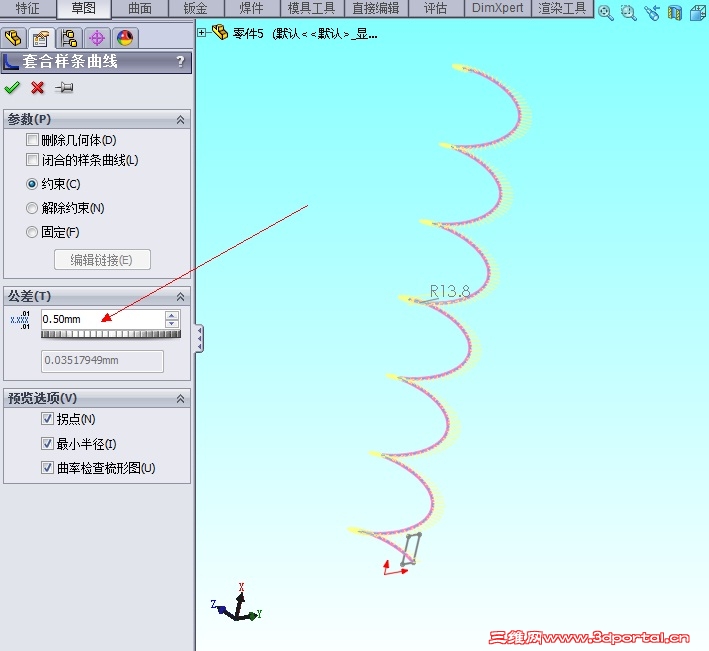

楼主,用3D草图"套合样条曲线"将精度调至0.5左右,扫描即可,不需用组合曲线.......

火努努 · 发表于 2012-5-19 19:16:15

在设置里面调精度？

火努努 · 发表于 2012-5-19 19:17:37

非常感谢！这个办法确实有效！ 6# w_hs1

火努努 · 发表于 2012-5-19 19:19:35

能否详细说明一下，怎么用一个截面沿着不同的螺旋线扫描啊？ 9# fsjt

fsjt · 发表于 2012-5-19 19:26:12

火努努 · 发表于 2012-5-19 19:26:24

非常感谢您的指导，但是这样扫描出来的话，交界处会出现褶皱。我用了楼下的的办法，另外绘制了一条6.5圈的直螺纹作为扫描线，以组合曲线作为引导线完成了扫描。 2# ffda

火努努 · 发表于 2012-5-19 22:16:45

非常感谢！ 13# fsjt

ffda · 发表于 2012-5-20 08:54:05

不老先生出手了，楼主的福气！

w_hs1 · 发表于 2012-5-20 16:38:44

20436962043697
$ l/ ~ {9 T; A1 ?. bfsjt 发表于 2012-5-19 19:26 http://www.3dportal.cn/discuz/images/common/back.gif

fsjt 朋友的做法确实可以成形，但是不推荐这样做。
从楼主的模型来看，在前视面上做扫描的轮廓图，由此推测楼主希望在所有的轴向剖面中每个切面都是相同大小、相同方向的矩形。用 fsjt 朋友的做法，由于在整条曲线上没有相同的螺旋升角，所以矩形截面不再始终在轴向剖面上，或者换一种方法说，在轴向剖面上剖出的截面已经不是同方向、同大小的矩形，严格地说不仅方向变了，而且直线已变成曲线（这要在有很大的升角变化，并放得很大时才看得出来），截面已经不是矩形。这可能不是楼主希望的结果。用一个普通的等升角的直螺旋线来做路径，就可以避免出现这种现象。

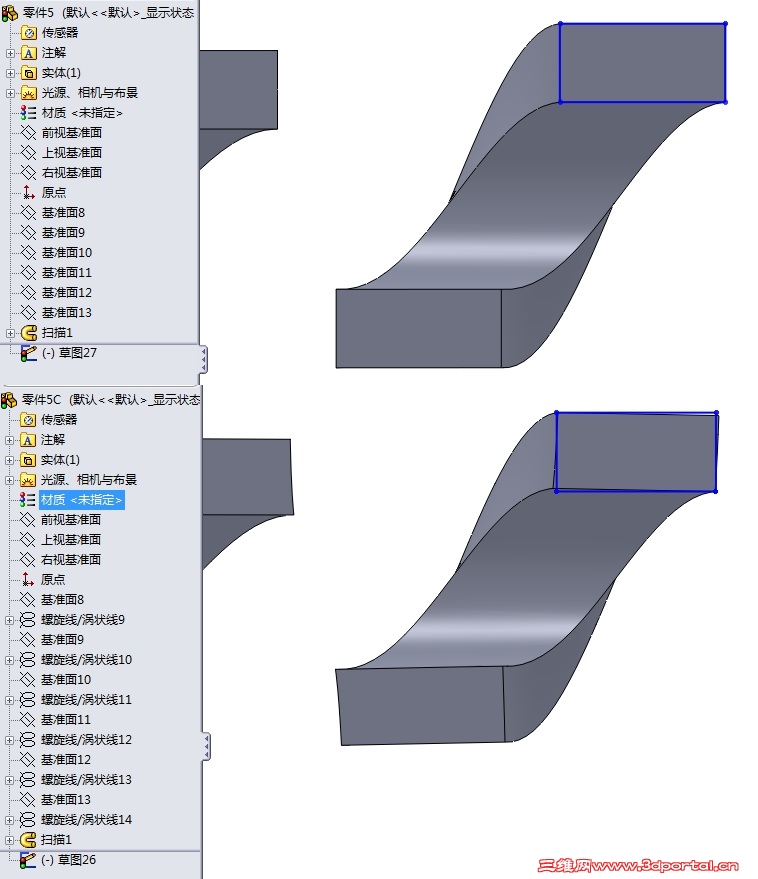

下面是两种做法的轴向剖面放大后的比较，下半个图是按 fsjt 朋友的方法修改楼主模型后的结果，显然其一些轴向剖切面已经错位了。

erjsi · 发表于 2012-5-21 10:49:28

学习了，不过扫描我也得好少

JK_Ronin · 发表于 2012-5-21 13:08:45

扫描有待学习

patent · 发表于 2012-5-21 14:18:22

矩形截面草图的基准面不正确，修改一下

火努努 · 发表于 2012-5-30 22:31:21

fsjt 朋友的做法确实可以成形，但是不推荐这样做。( C6 w1 ^# ^% V- a6 w% m7 Y) P! [
从楼主的模型来看，在前视面上做扫描的轮廓图，由此推测楼主希望在所有的轴向剖面中每个切面都是相同大小、相同方向的矩形。用 fsjt 朋友的做法，由于在整条曲 ...
- ?- X0 b1 p. y6 \8 _4 P1 cw_hs1 发表于 2012-5-20 16:38 http://www.3dportal.cn/discuz/images/common/back.gif

非常感谢您，您提供的方法很好，帮我解决了很多问题
