真情求教~~ 钣金圆形折弯的问题！

liweiwn1986 · 发表于 2012-5-27 09:34:39

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

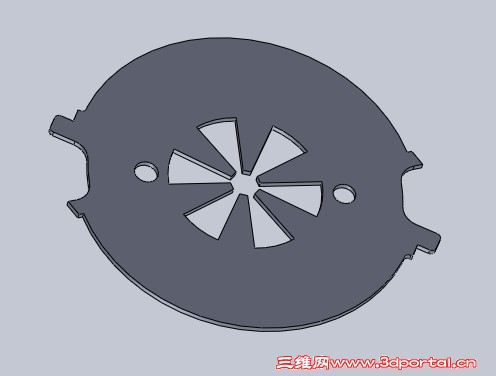

这是本人画得钣金件，
想实现如下效果，
（折弯工具只能是直线折弯，而我要求折弯的地方是圆形折弯（六个指针的折弯是圆弧折弯）
求人告诉我怎么做，真情求教。本人SW是2010版本的。

hongwei_1987jp · 发表于 2012-5-27 09:48:19

本帖最后由 hongwei_1987jp 于 2012-5-27 09:50 编辑

你用平板，折不了的，要用成型工具来做
把你的六个折，放大，看看折弯的局部

把你做的文件，发来，试试

liweiwn1986 · 发表于 2012-5-27 11:14:48

本帖最后由 liweiwn1986 于 2012-5-29 10:47 编辑

2010的原文件。

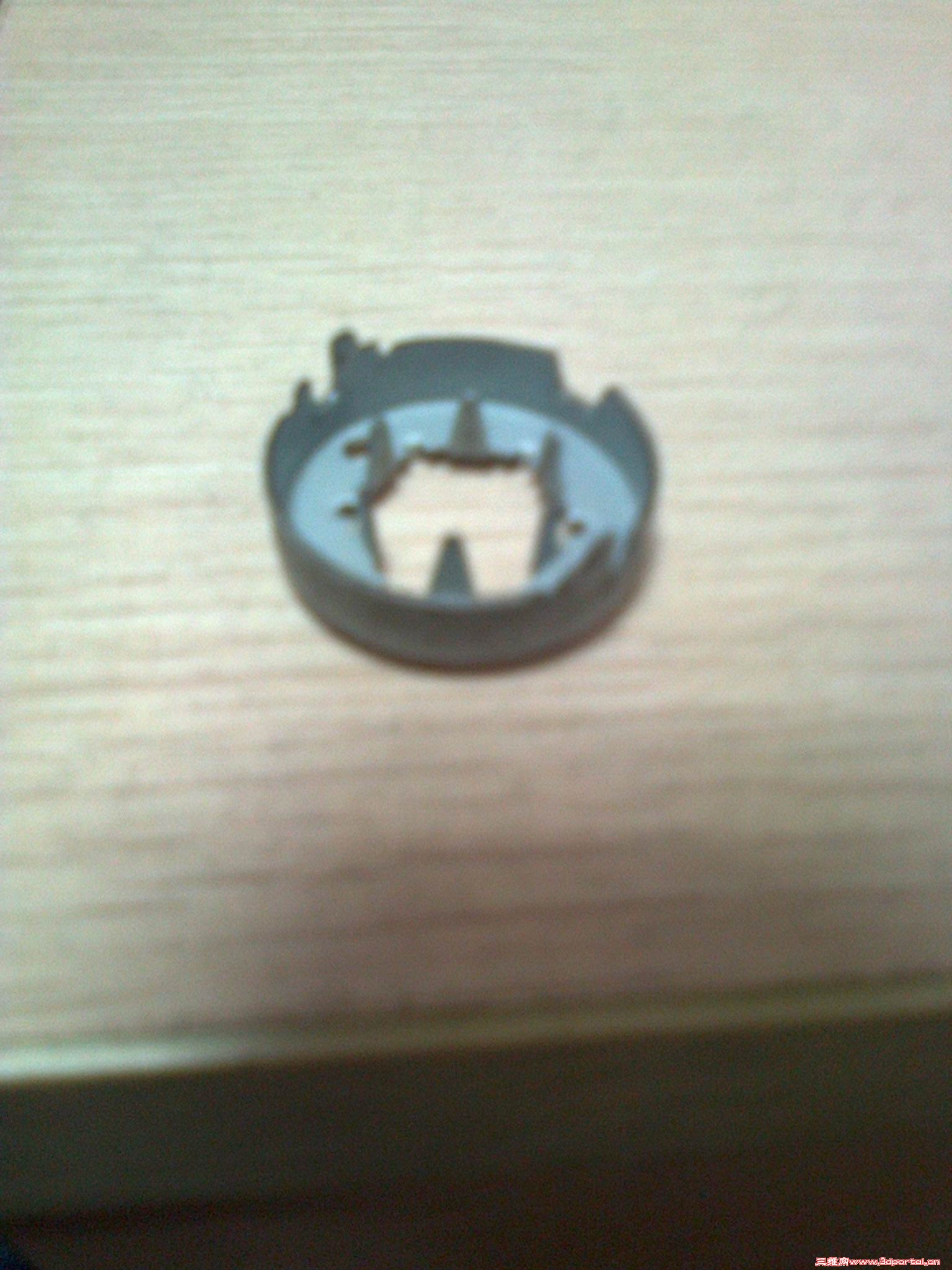

手机拍得，照片效果不是很好，
中间六个角折弯的效果就像是被圆柱形的冲头给冲了一样。
谢谢你的帮助~~~

hongwei_1987jp · 发表于 2012-5-27 11:42:30

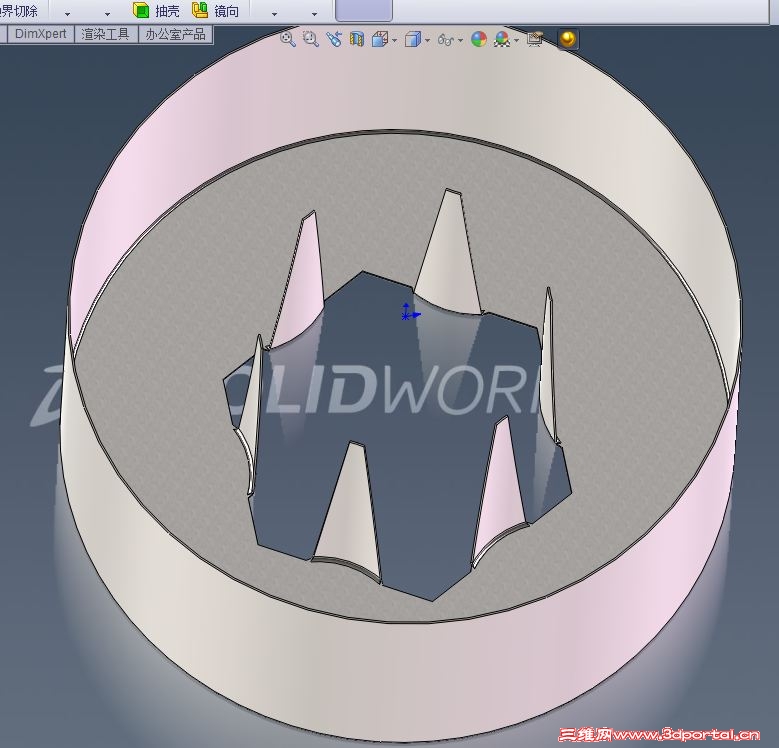

没有看到你的文件，大概画了个样子

内边做成六角的了，示意图，圆的话，可以修改的

大概的样子吧


hongwei_1987jp · 发表于 2012-5-27 12:22:14

你的照片看不清，最好有个清晰的

liweiwn1986 · 发表于 2012-5-27 13:40:59

谢谢，大概就是这个样子，只是六个折弯的处圆弧方向反了，应该是图里的这个样子。
补充：其实这六段圆弧连接起来的话，是一个圆。
请你弄好，把原文件给我行不？我2010的，请一定把详细过程告诉我，谢谢了~~

hongwei_1987jp · 发表于 2012-5-27 17:50:46

本帖最后由 hongwei_1987jp 于 2012-5-27 18:38 编辑

是这样的吗？我的是2012版，你不能用

需要的话，给你其他格式。


19840901 · 发表于 2012-5-27 18:38:40

有做成功的原文件吗?发来我学习一下

hongwei_1987jp · 发表于 2012-5-27 18:43:03

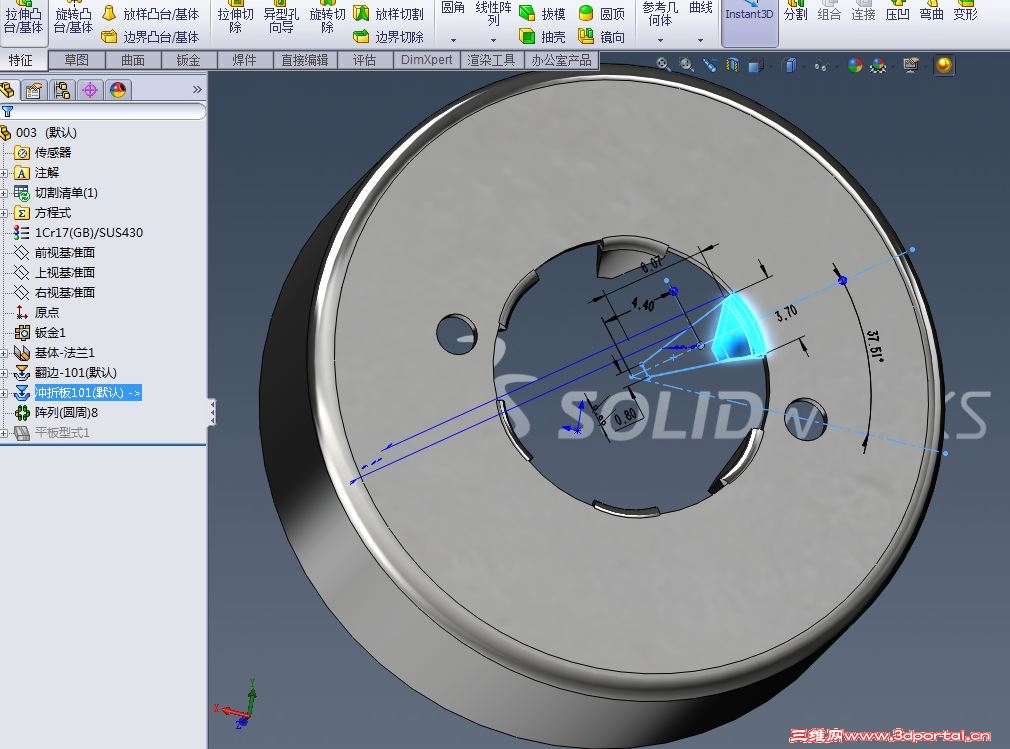

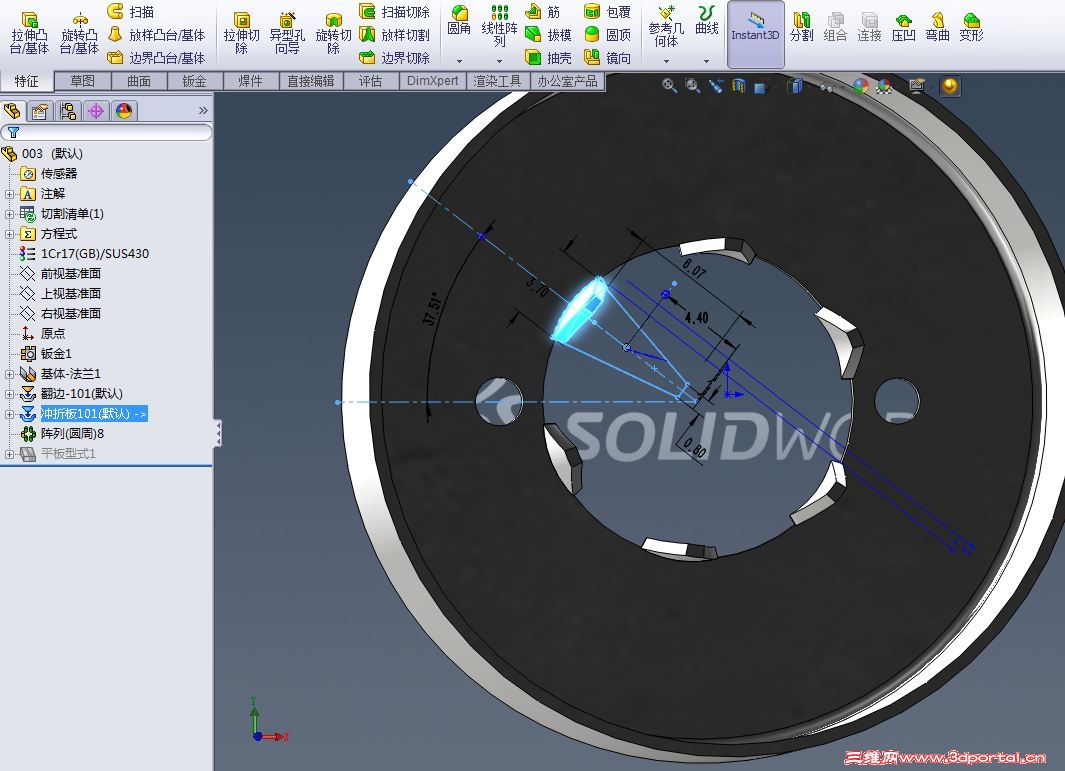

本帖最后由 hongwei_1987jp 于 2012-5-28 10:07 编辑

做2个工具就可以了

19840901 · 发表于 2012-5-27 19:10:36

能把这两个文件发上来吗

tkaycn · 发表于 2012-5-27 20:04:11

受教了。钣金冲压件。要开模具才行啊

liweiwn1986 · 发表于 2012-5-29 10:46:53

谢谢你的方案，我试着看行步行，要是能有更简便的方法就好了~~

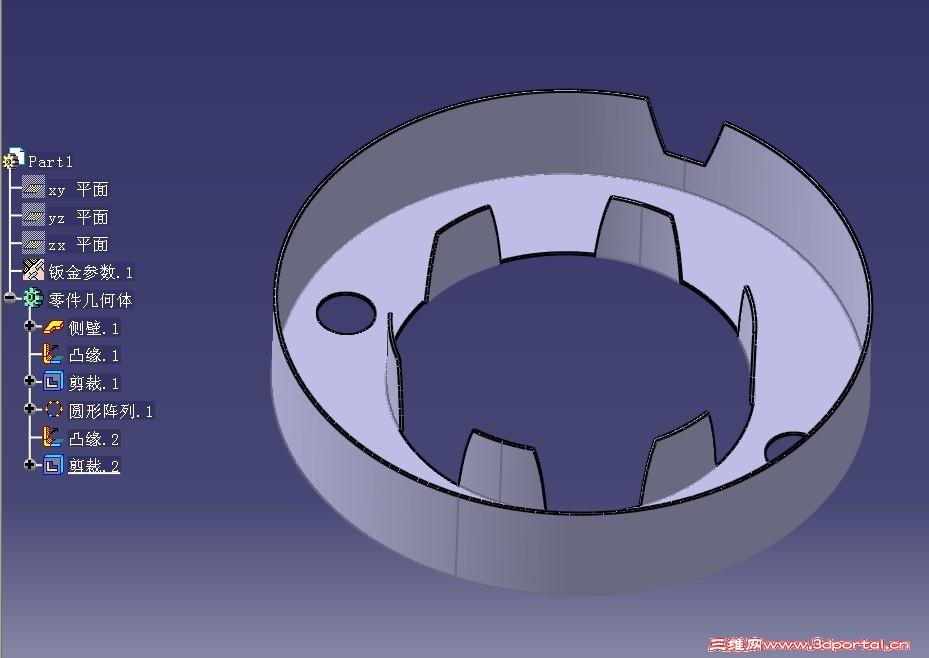

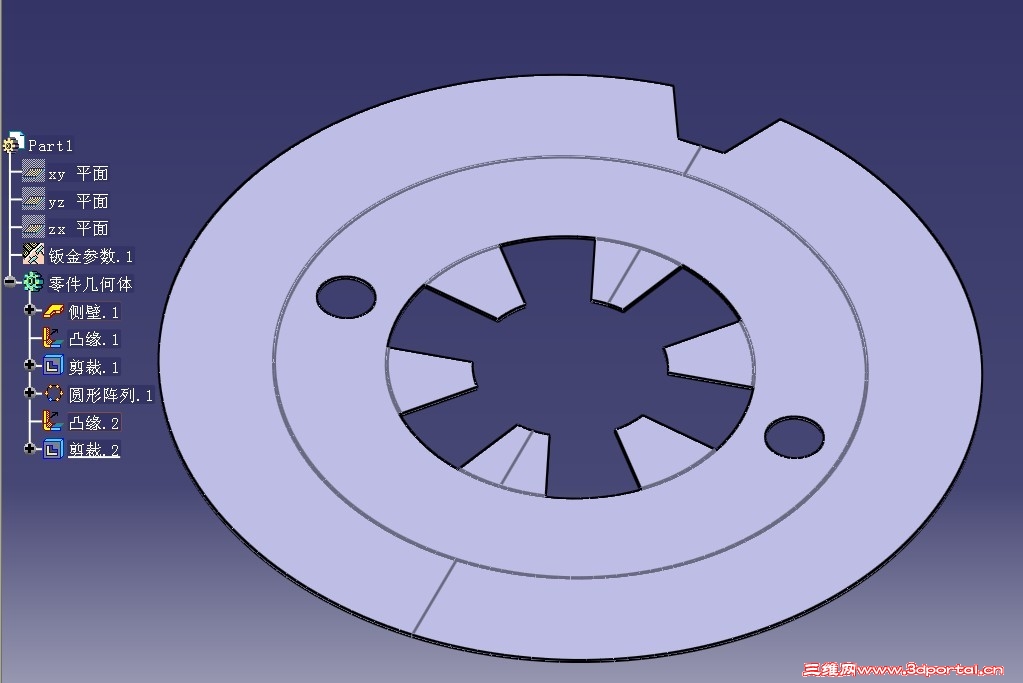

315186034 · 发表于 2012-5-29 21:35:31

此零件是成型件，发几张图片仅作参考！

liweiwn1986 · 发表于 2012-5-31 11:14:55

13楼的正解，就是你的这种效果，先把展开的钣金件做好，在成型。
我2010版本的SW，能把你的方法详细的告诉我们吗？
谢谢了~~~~

hongwei_1987jp · 发表于 2012-5-31 11:19:57

14# liweiwn1986

用一个软件，要了解到，这个软件能做到什么，不能做什么？

不同软件，有不同的功能。

你考虑选用其他软件来做的好

liweiwn1986 · 发表于 2012-5-31 17:48:53

用SW得时间不长，所以对SW的功能还不是很了解，谢谢大家的帮助，我会继续努力的~~~

liweiwn1986 · 发表于 2012-6-3 17:35:55

该问题已解决，在大家的帮助和自己的努力下，已经完成，我做了三个成型工具。

liweiwn1986 · 发表于 2012-6-3 17:38:00

谢谢大家，虽然步骤不是很简单，但看到成型后的钣金和自己要求的的钣金尺寸毫无误差，辛苦还是值得的！

solar-z · 发表于 2012-6-13 20:05:34

你这是用什么软件做的啊？ 13# 315186034

KCKK · 发表于 2012-6-14 08:54:39

你这是用什么软件做的啊？ 13# 315186034 . r) r% O4 O; y# N- |4 Q
solar-z 发表于 2012-6-13 20:05 http://www.3dportal.cn/discuz/images/common/back.gif

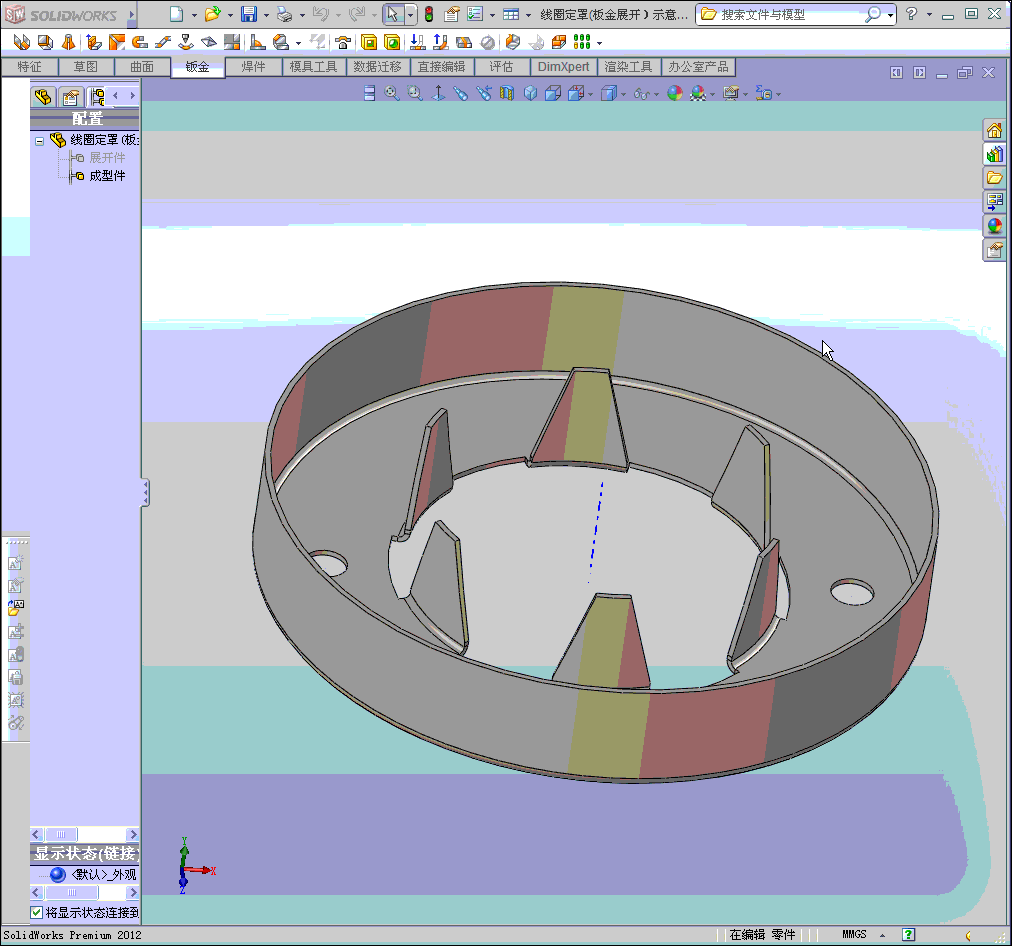

SW可以做板金圆形成型件的展开特征，但展开尺寸是否可参考，没做过。


ylh3527 · 发表于 2012-6-14 09:02:15

20# KCKK

成型工具這個怎麼做

KCKK · 发表于 2012-6-14 09:35:50

20# KCKK 1 m. v& o, U; z k1 t

8 F5 c2 A8 E* L- Y成型工具這個怎麼做! r# C. r' p3 M9 M. n2 V3 b# s: s
ylh3527 发表于 2012-6-14 09:02 http://www.3dportal.cn/discuz/images/common/back.gif

这个零件不是成型工具作的，是用边线法兰作的。
成型工具怎样做到论坛搜一搜。
http://www.3dportal.cn/discuz/viewthread.php?tid=1155298&page=1#pid6223617
