我是刚用slidworks我是做液压的我想问问怎么用它设计油路块

guikai · 发表于 2012-6-14 11:53:40

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我是刚用slidworks我是做液压的我想问问怎么用它设计油路块

KCKK · 发表于 2012-6-14 18:12:48

油路块是什么结构的零件，发个图片吧

LZJJZL · 发表于 2012-6-15 16:56:44

先把块画好，然后在上面打孔就可以了

KCKK · 发表于 2012-6-15 18:16:21

先把块画好，然后在上面打孔就可以了2 d# t; m9 }/ O& H0 M" B' o
LZJJZL 发表于 2012-6-15 16:56 http://www.3dportal.cn/discuz/images/common/back.gif

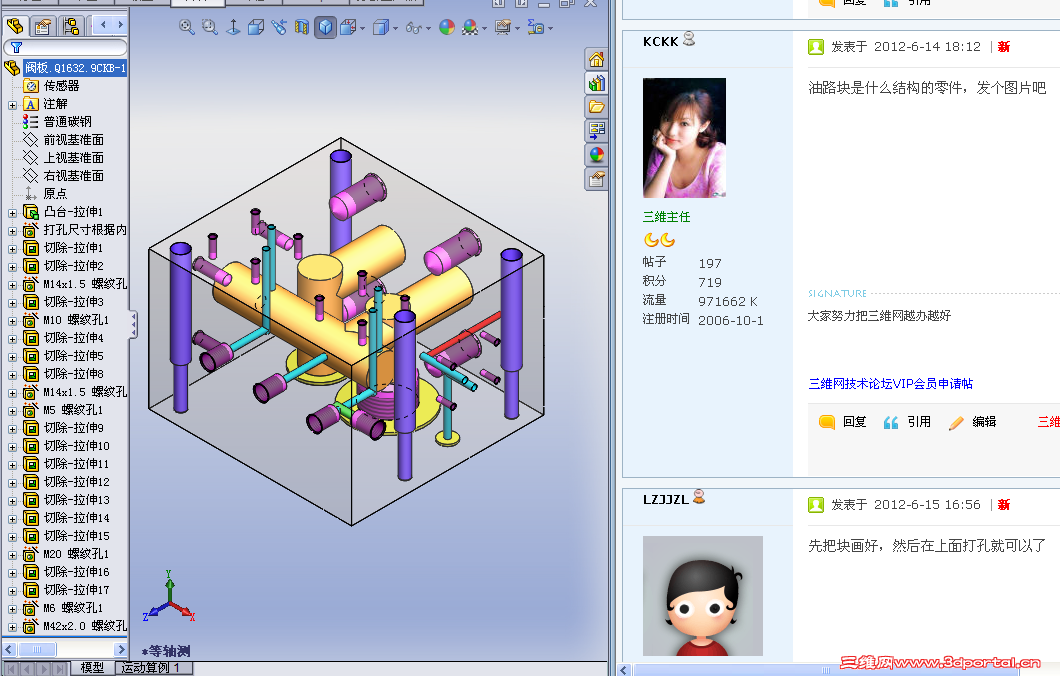

是这样吗？

541247783 · 发表于 2012-6-16 16:14:24

楼主说的也就是液压阀块吧，做好外形，然后用异型孔打孔就可以了

judyyai · 发表于 2012-6-17 00:03:21

本帖最后由 judyyai 于 2012-6-17 00:04 编辑

1.先建立液压油路块大小
2.定义阀件板形孔位（例如ISO-4401-03板型）～通常我会作成图块插入使用
3.用异型孔精灵钻孔
4.通常我会先把固定阀件的孔与pin孔先钻好～
5.接下是要想～
如何设定固定油孔深度
怎样定辅助钻孔位置以利孔连接通顺,且孔与孔的距离要达到安全距离为主～

wwl970 · 发表于 2012-6-17 09:30:46

路过学习了

狐狸 · 发表于 2012-6-17 10:29:14

按照三维设计的方法，一般要先建立液压阀的模型，当然有现成的更好，再根据阀组集成块的一般结构，建立一个大尺寸的方块，将各种阀门装配到集成块上，再根据液压管路的PID图，做管路的切割钻孔；这里要说一点：不要采用常规的孔切除，而是要采用三维扫描来做油孔道，孔的起点和终点一定要约束到对应阀的进出油孔；所有孔道做完以后，在适当调整阀的位置和集成块的尺寸，使集成块尺寸较小，阀之间和孔道之间不干涉；最后将对应孔道按钻孔结构做孔末端处理；

狐狸 · 发表于 2012-6-17 10:30:42

简单阀组可以直接钻孔，复杂的最好采用扫描方式做；集成块的尺寸最后调整；
