为什么我这个零件不能剖视？

xf81519 · 发表于 2012-6-14 21:18:41

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 xf81519 于 2012-6-14 21:29 编辑

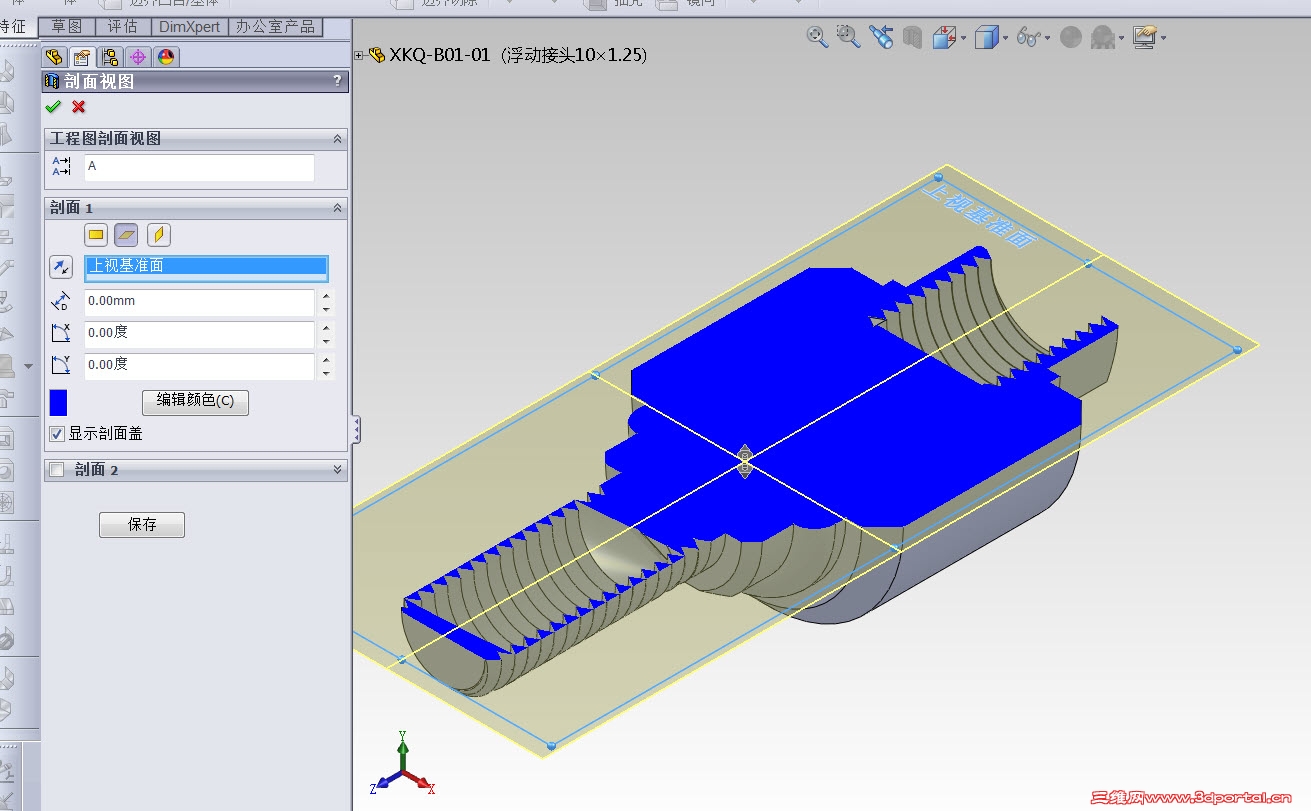

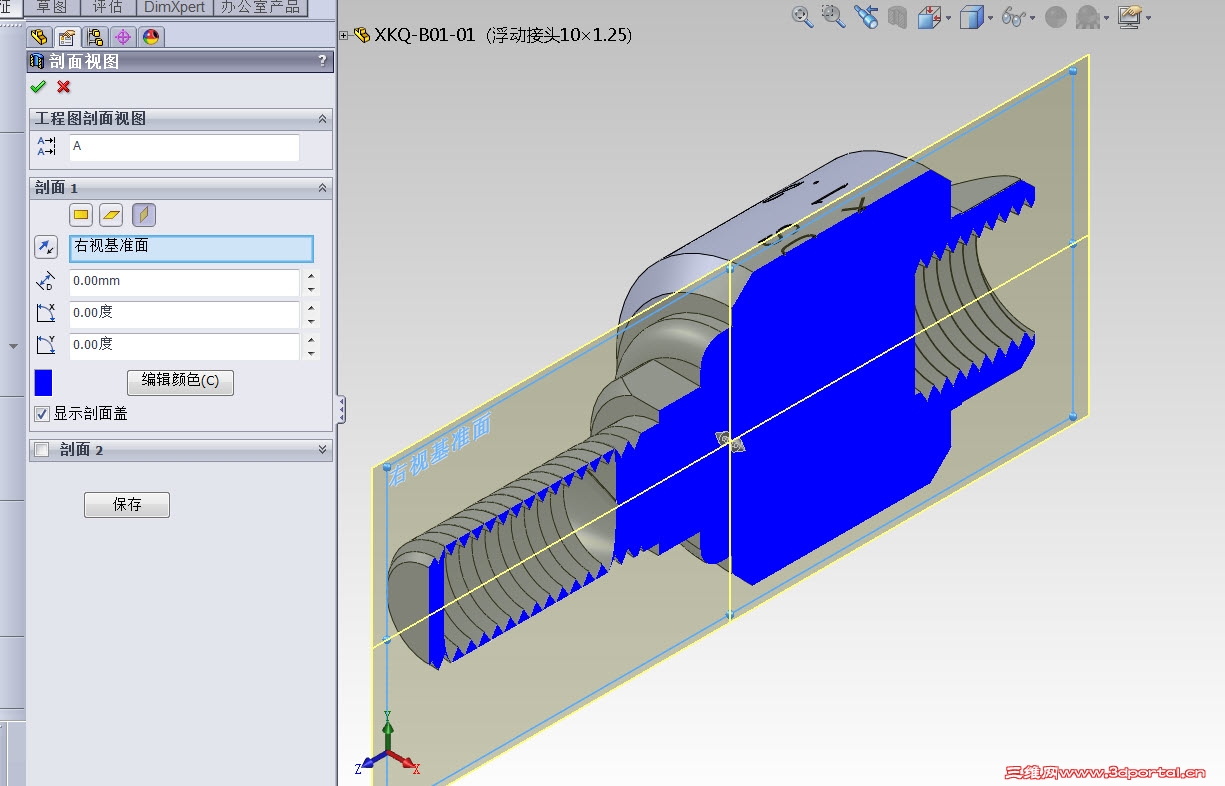

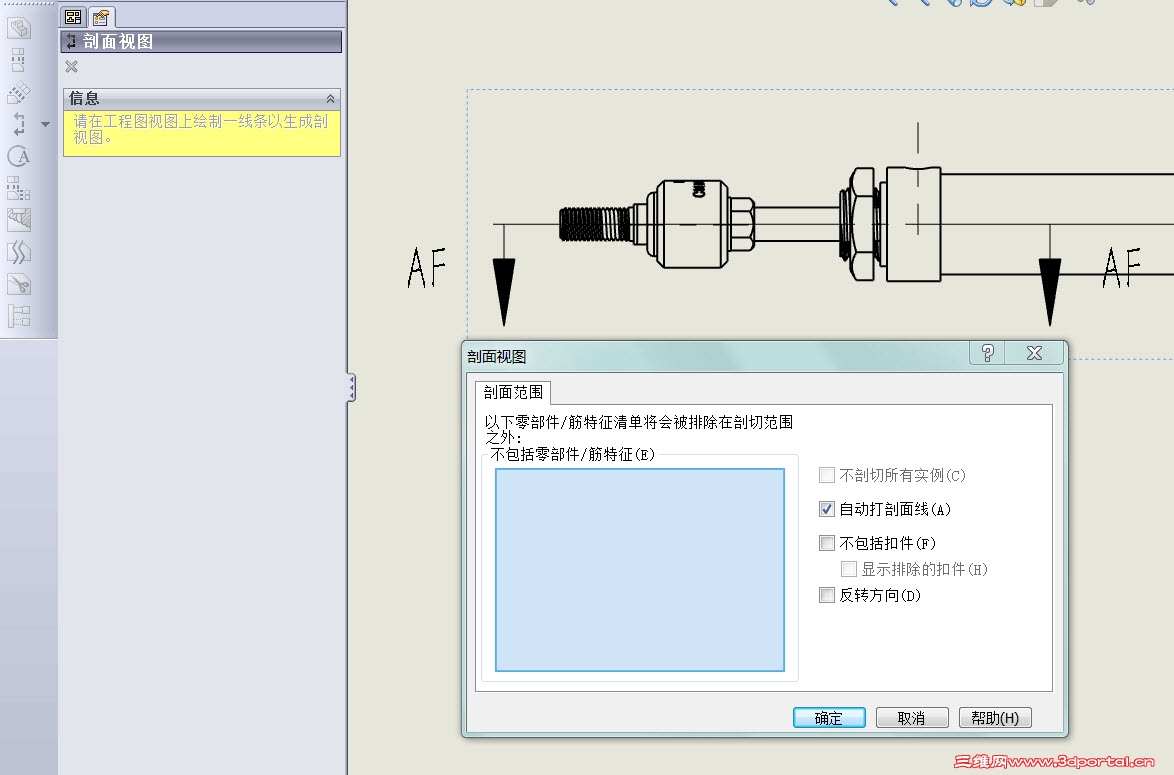

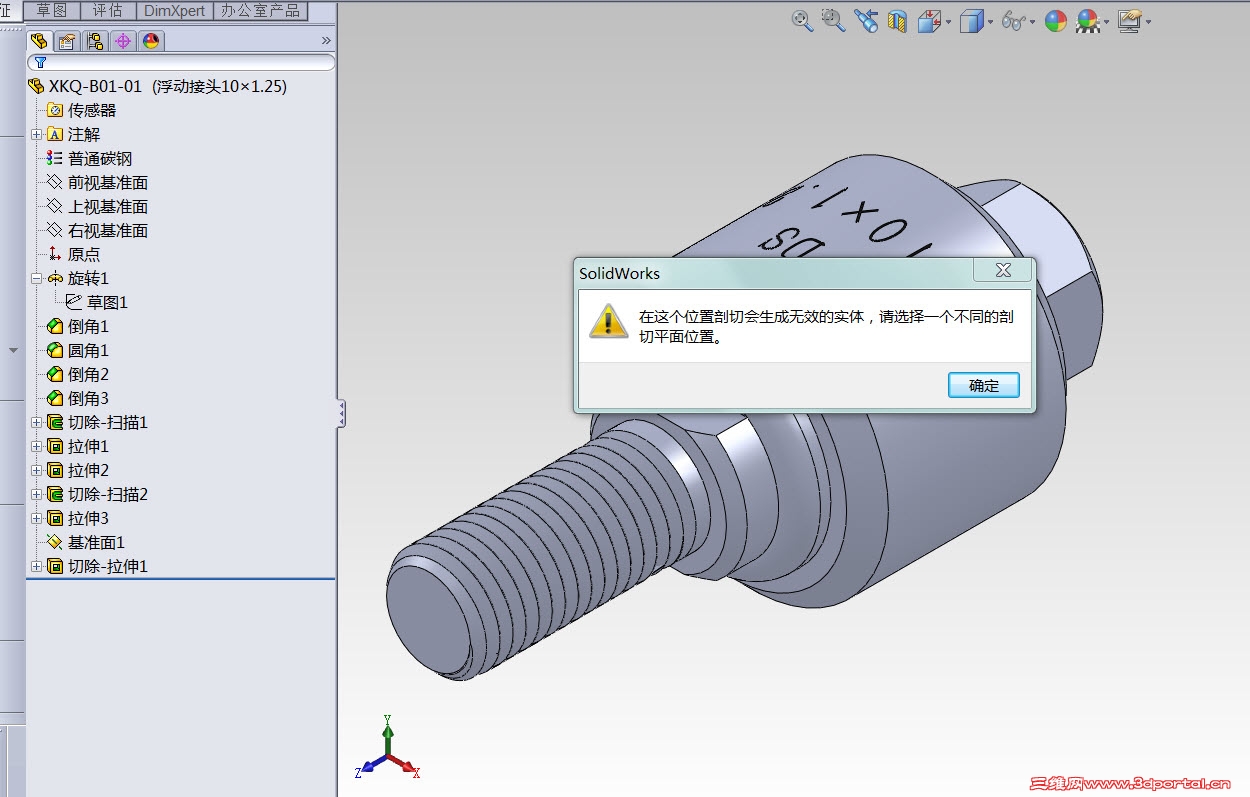

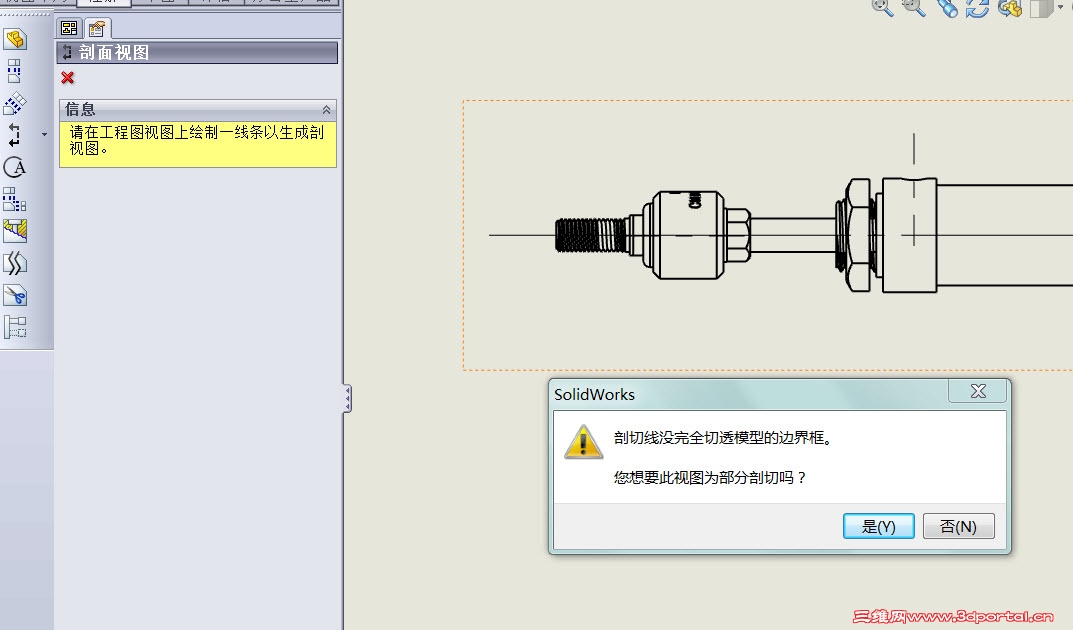

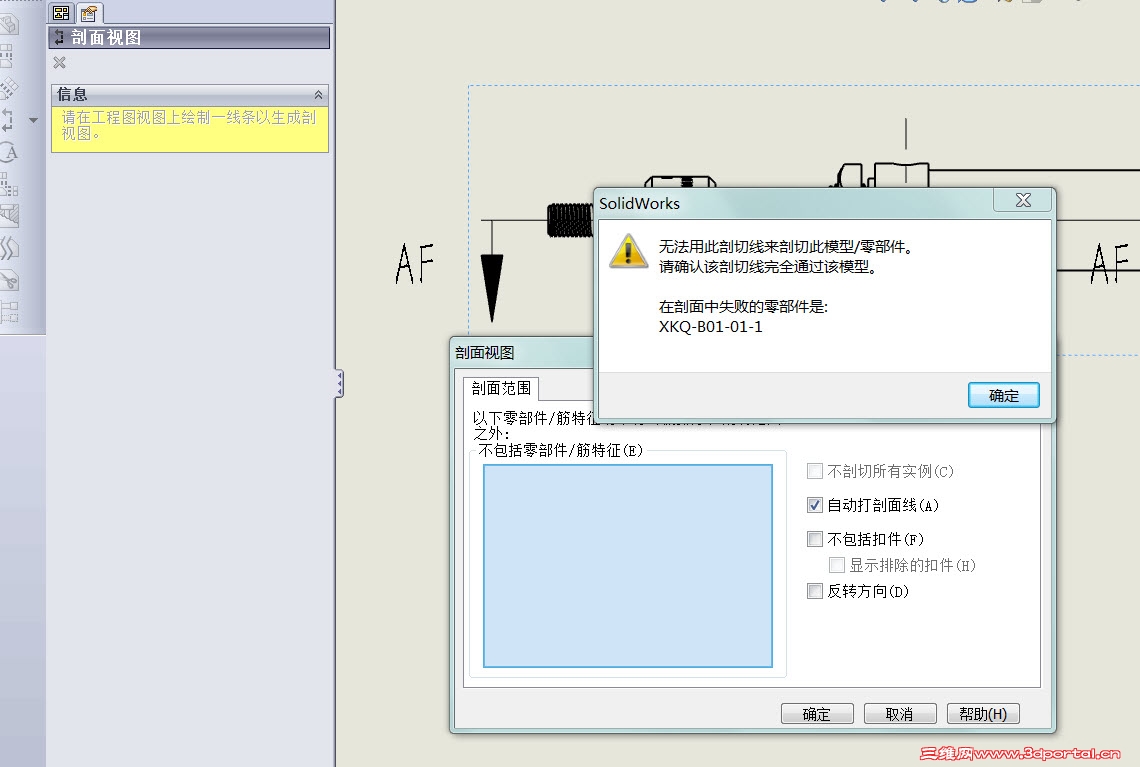

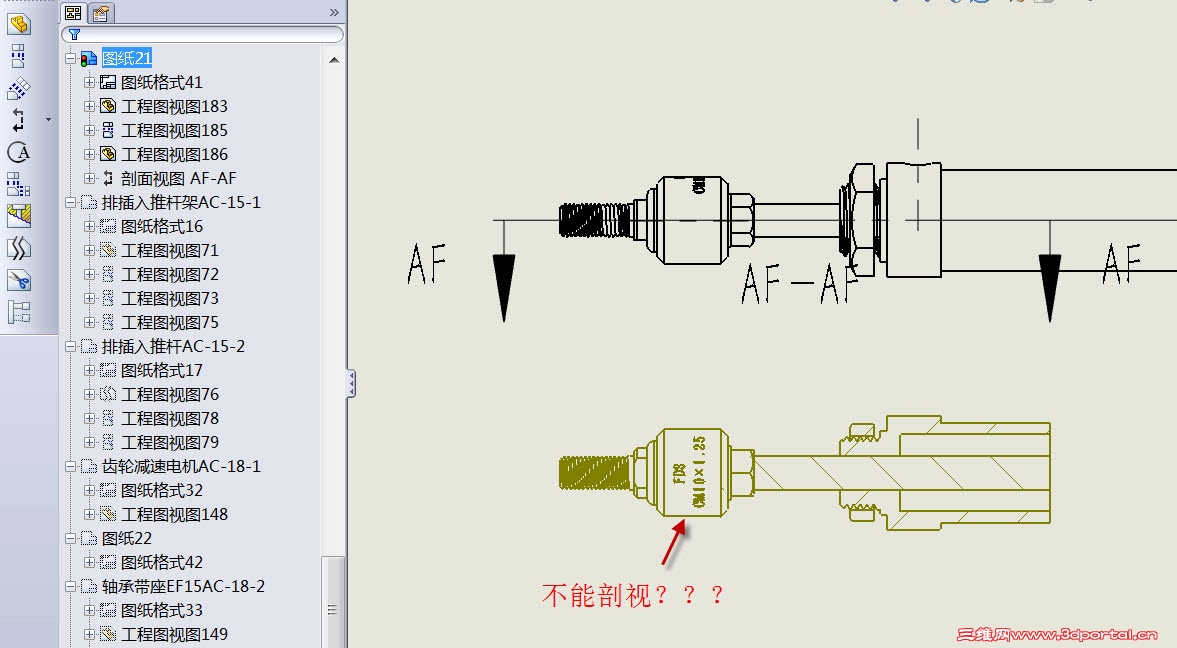

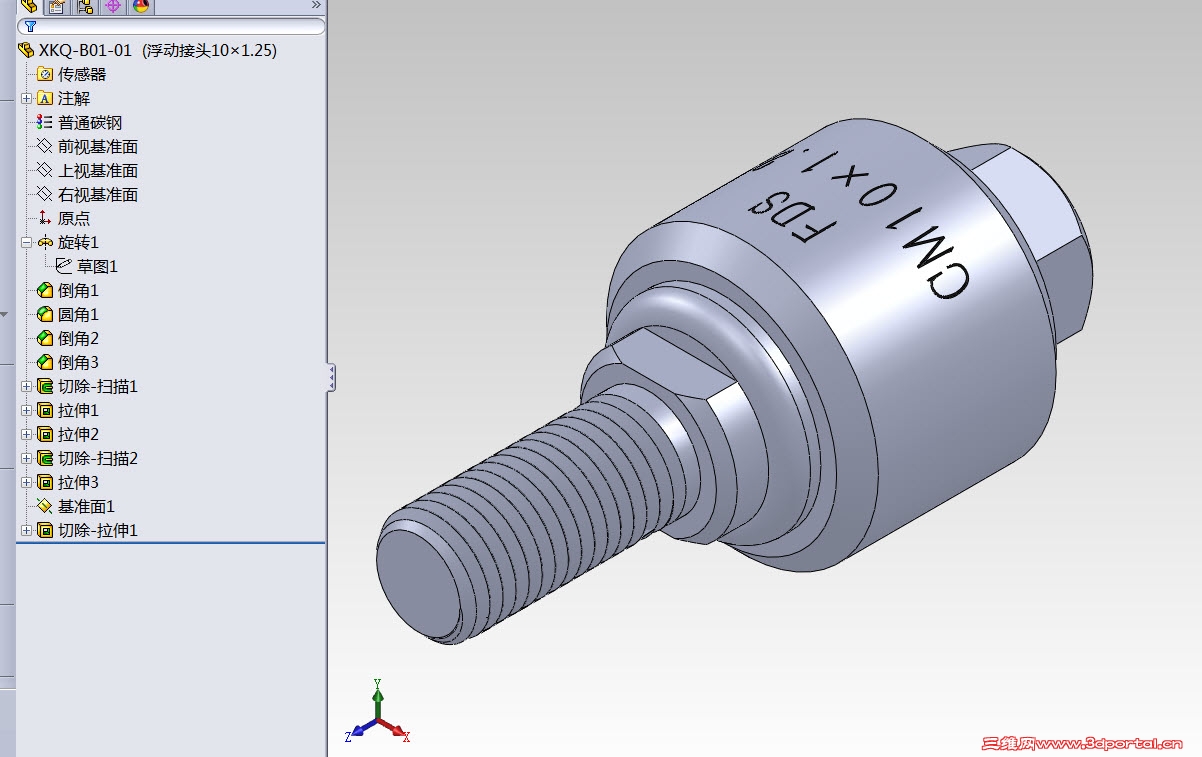

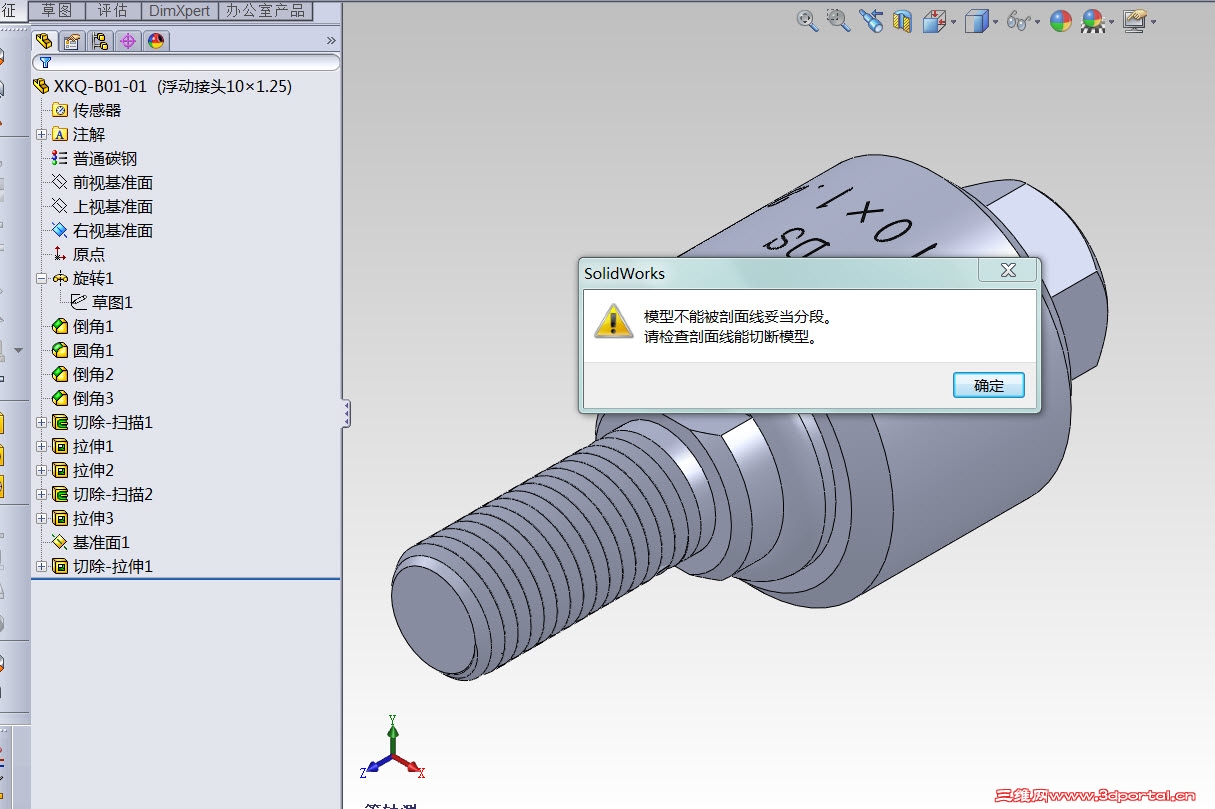

这个零件在3D中不能剖视，如图，在工程图中也不能做剖视图，这是为什么？请高手指点，谢谢！

XKQ-B01-01.rar (1.48 MB, 下载次数: 26)

fsjt · 发表于 2012-6-14 23:17:16

楼主,你看清楚M10的牙,未切除穿外形?

xuxinzhi2006 · 发表于 2012-6-15 07:06:12

看了一下，正如楼上所见，M10螺纹画的不对？

阿帕奇 · 发表于 2012-6-15 08:41:30

好像你的内外牙相通处零壁厚

zqkzqk2008 · 发表于 2012-6-15 08:52:30

工作马虎的人常见

wwwzzzvvv · 发表于 2012-6-15 10:07:49

本帖最后由 wwwzzzvvv 于 2012-6-15 11:40 编辑

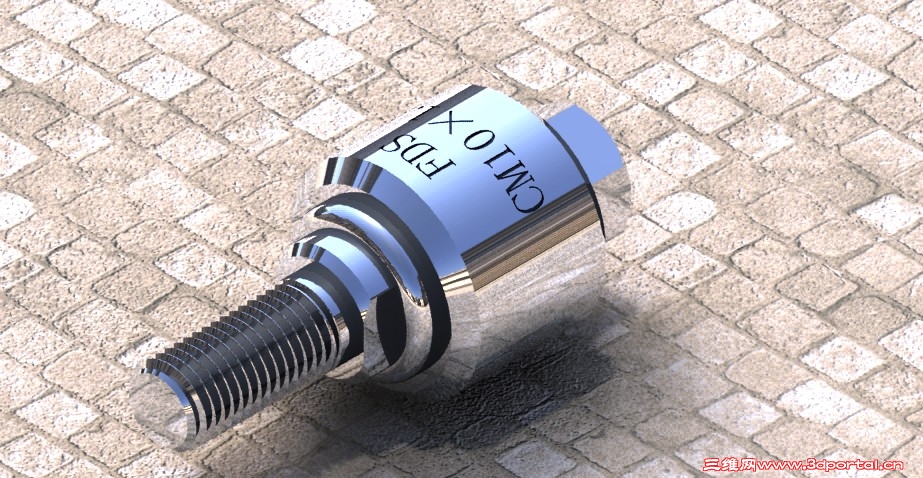

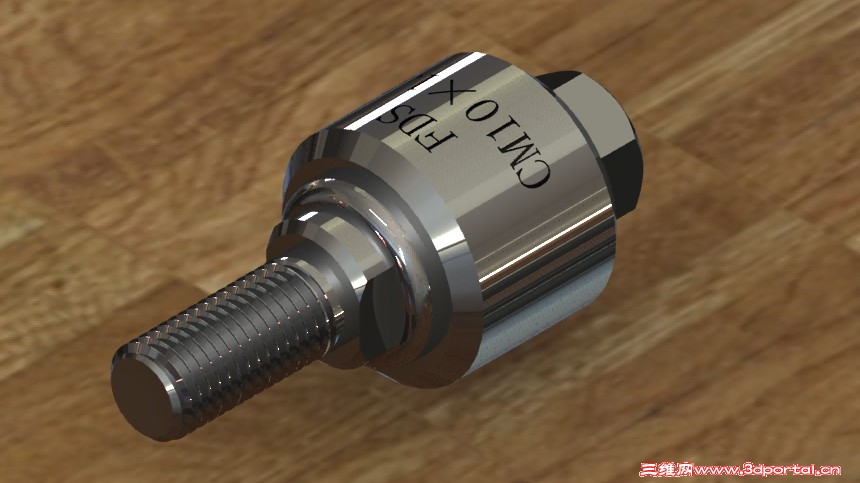

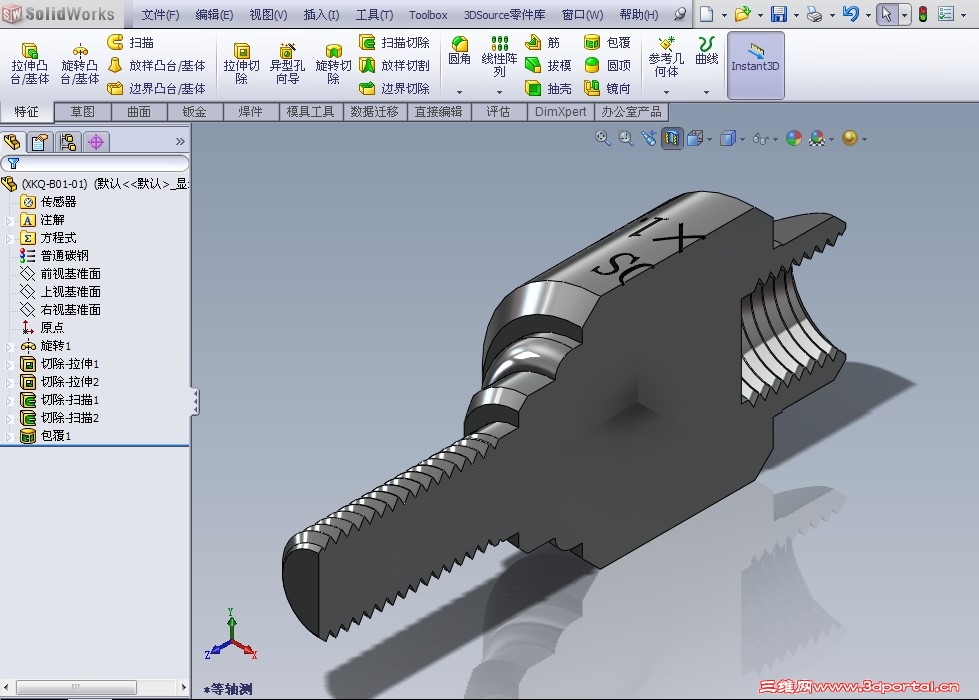

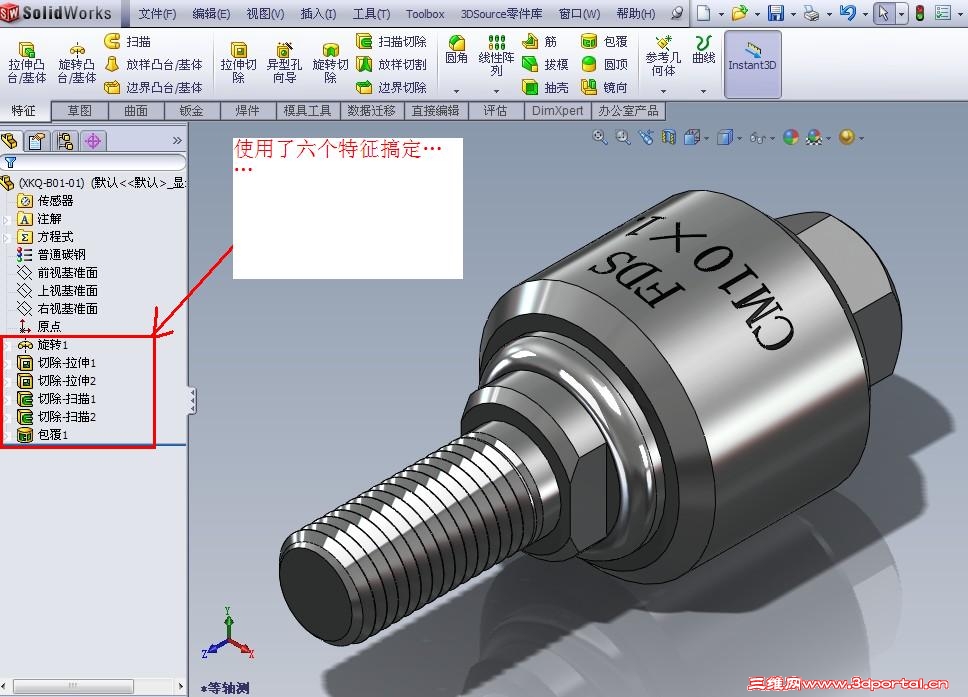

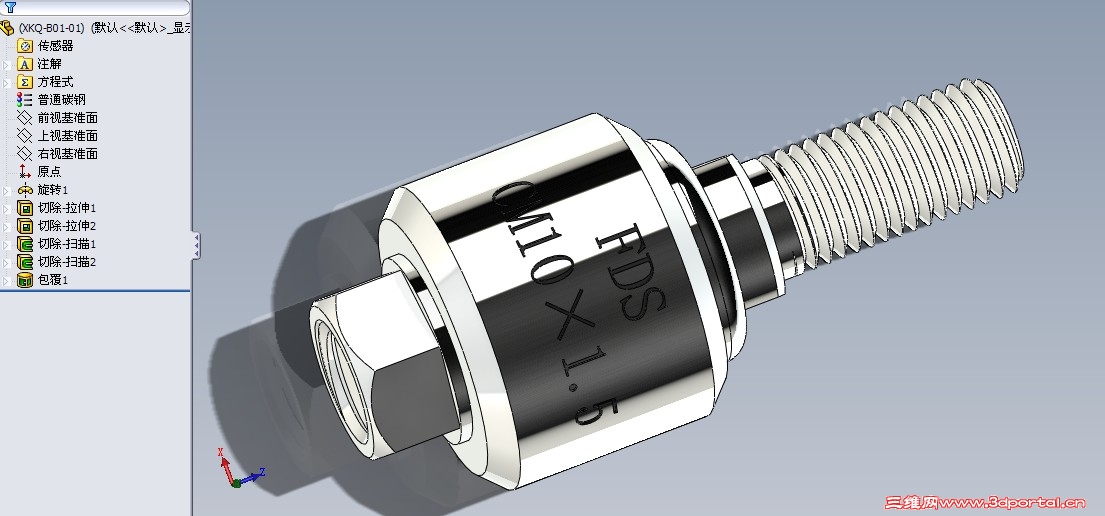

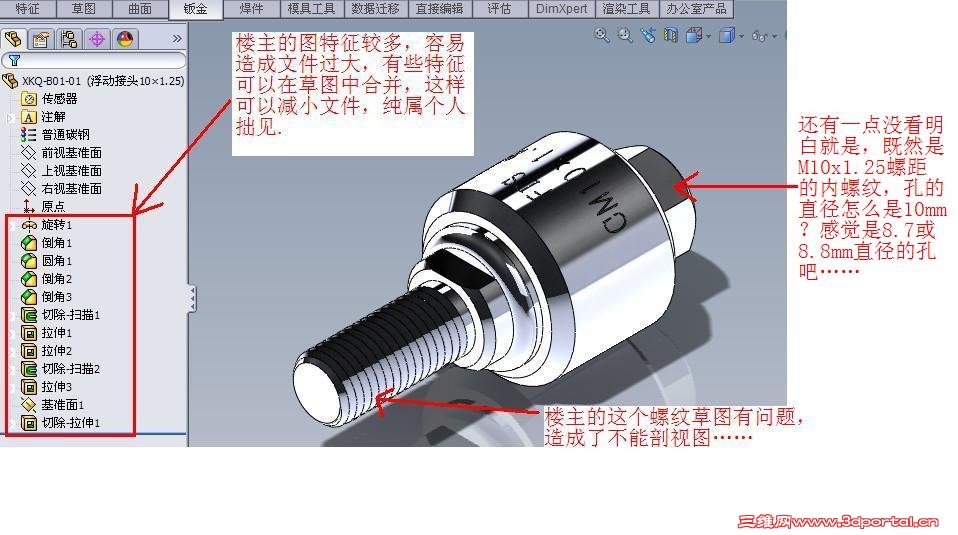

这个零件在3D中不能剖视，如图，在工程图中也不能做剖视图，这是为什么？请高手指点，谢谢！
$ I0 u% Z' }" P" F+ J5 R2 e4 p205570720557082055709205571020557113 l, }# ^6 l. D/ ~. n
205571420557152055716205571420557152055716205571720557188 [$ T" M0 D) M
5 j6 ~$ R8 g! F6 _
2055712
3 ~$ R' e( {* V* P" ^7 c( pxf81519 发表于 2012-6-14 21:18 http://www.3dportal.cn/discuz/images/common/back.gif

随手画的，不一定正确，做个参考吧……O(∩_∩)O~

ffda · 发表于 2012-6-15 10:35:16

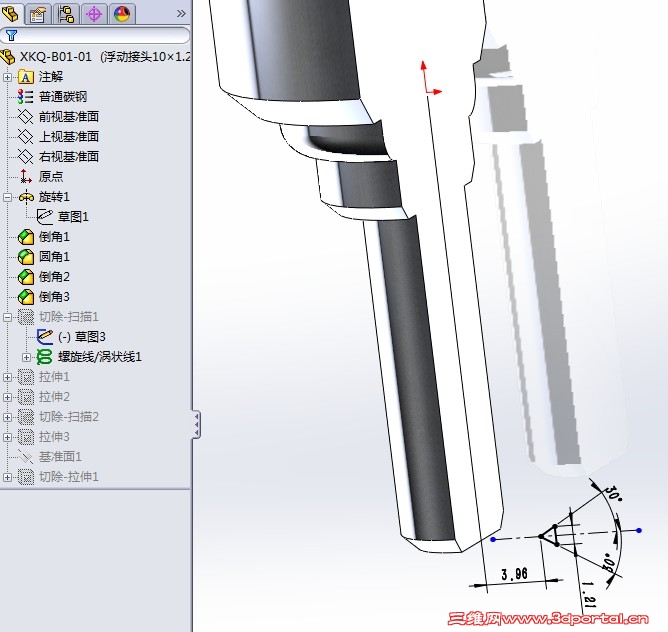

产生不能剖的原因是你的外螺纹扫切时产生了0厚度，把轮廓草图尺寸1.2改为1.21即可解决。

xf81519 · 发表于 2012-6-15 12:18:34

谢谢了！说的正中要点，草图位置也还不对，当时也没注意8.7的内孔数字，用了10是不对的。再次谢谢！

xf81519 · 发表于 2012-6-15 13:28:06

随手画的，不一定正确，做个参考吧……O(∩_∩)O~! r. _- A% D# z% M- T: q) P( z
wwwzzzvvv 发表于 2012-6-15 10:07 http://www.3dportal.cn/discuz/images/common/back.gif

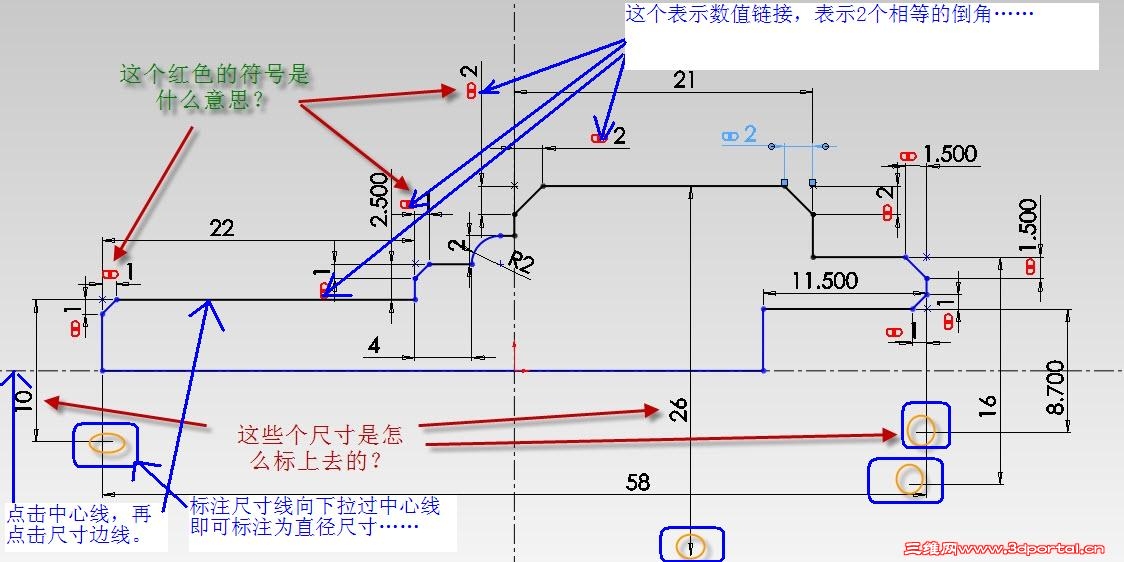

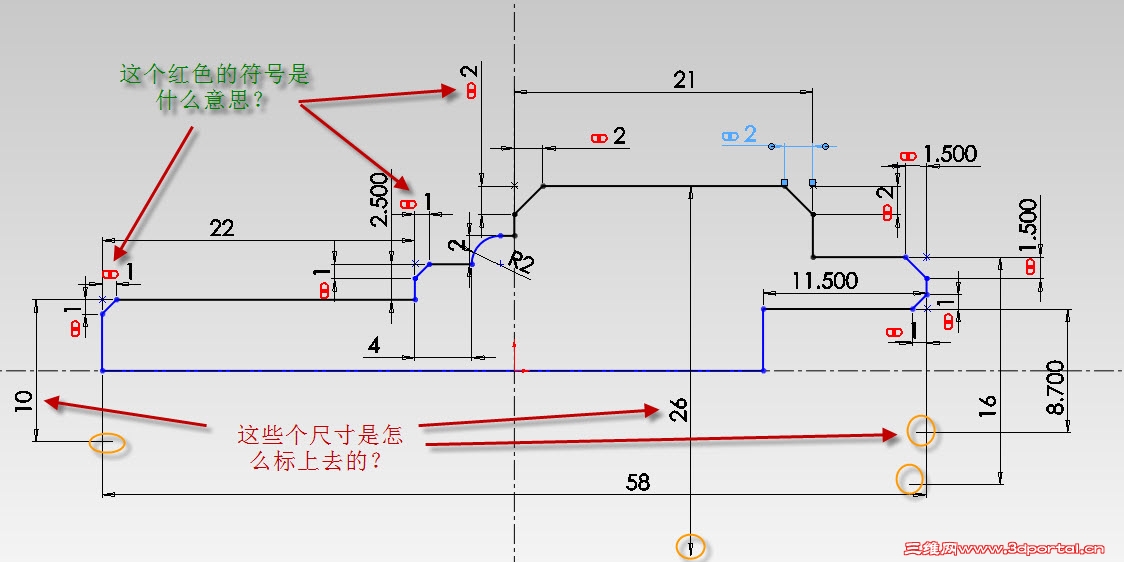

我打开你的图，请教一下你那个草图上的问题。

NC@jiang@nan · 发表于 2012-6-15 15:55:33

我打开你的图，请教一下你那个草图上的问题。
. G. I+ a9 f6 l8 _, y1 kxf81519 发表于 2012-6-15 13:28 http://www.3dportal.cn/discuz/images/common/back.gif

点中心线，再点个特征，把尺寸引到中心线与特征的对面去就行了

wwwzzzvvv · 发表于 2012-6-15 17:23:20

我打开你的图，请教一下你那个草图上的问题。% A) Z; ^1 ?2 B" x
xf81519 发表于 2012-6-15 13:28 http://www.3dportal.cn/discuz/images/common/back.gif

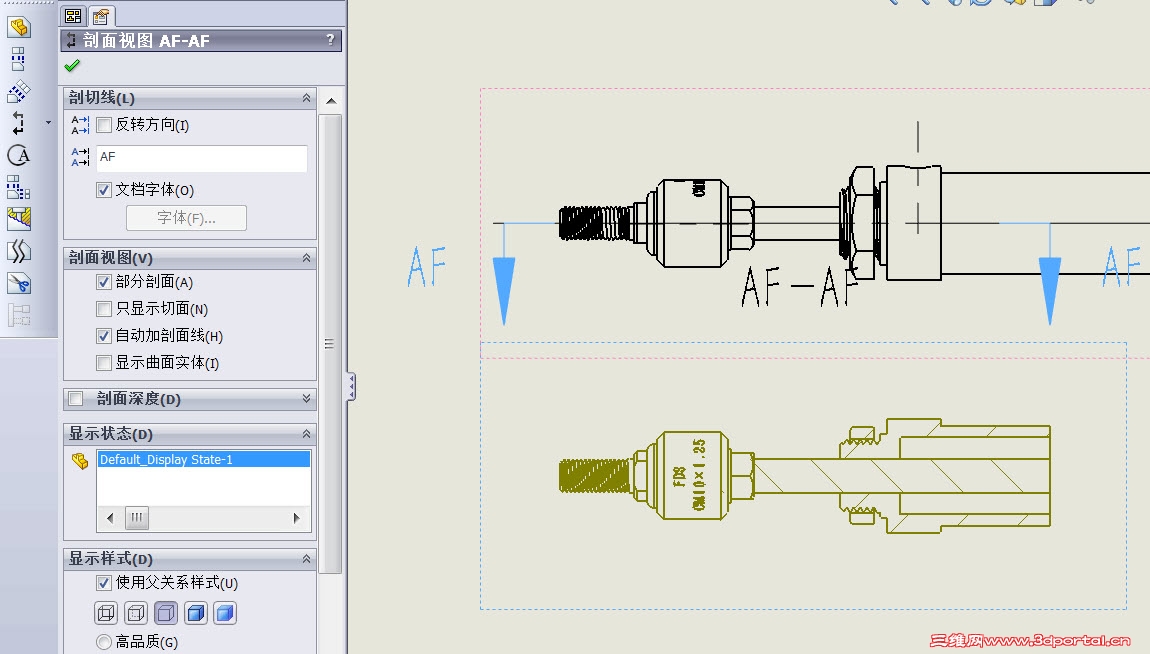

说明见图……

sundaywork · 发表于 2012-6-15 21:12:27

高手都在默默中支持啊

xf81519 · 发表于 2012-6-15 21:55:07

看懂了，谢谢！非常感谢大家的热心赐教。

junjunqu · 发表于 2012-6-16 13:52:49

特征太多会造成装配图运行速度慢，占用空间多等问题，最好在草图中进行完成

mk93 · 发表于 2012-6-17 03:09:04

特徵多造成速度慢！？
都在一個草圖中完成比較好！？
這兩者可不是一定的，所以不要有這種迷思比較好。

lixfmai · 发表于 2012-7-20 13:46:20

跟学会了一个技巧,太谢谢大家了.

wwl970 · 发表于 2012-7-21 07:56:28

路过谢谢了

woca00 · 发表于 2012-7-21 08:01:25

都形成零厚度的实体了，还剖视？

liusheng30 · 发表于 2012-7-23 14:18:51

没必要把螺纹也扫描切除出来啊，只要加一个螺纹装饰线，然后出工程图出来，就是标准的螺纹标注方法。你见过工程图上还有螺纹上的一牙一牙外形的？都是粗实线和细实线组合表示的
