求助各位了

PQP13412057240 · 发表于 2012-7-7 16:11:43

您需要登录才可以下载或查看，没有帐号？注册

x

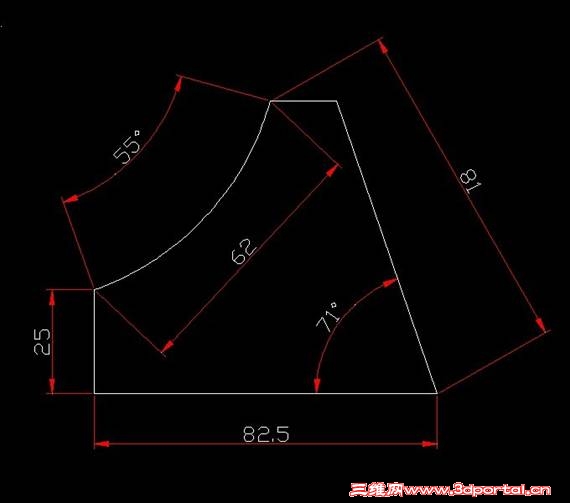

怎么根据图示的标注尺寸画出此图。。。谢谢大家

woaishuijia · 发表于 2012-7-7 16:58:29

ct_wang2003 · 发表于 2012-7-7 17:15:12

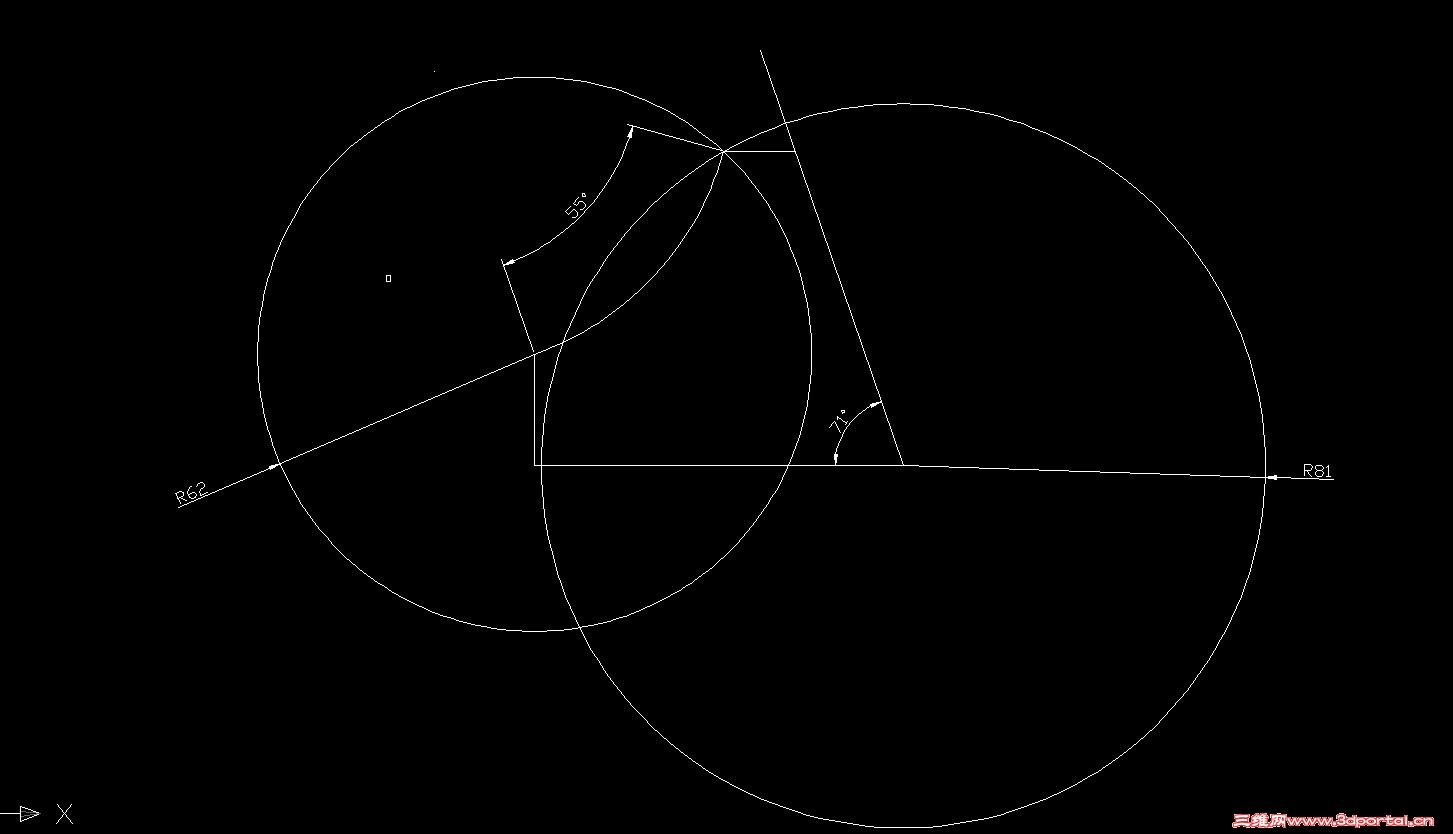

没什么特别的，假设圆弧的下端点为A，上端点为B，图的右下角为C，把AC、BC连起来，把AB看做62mm的直线，所有的几何关系不是请楚的吗？剩下的就是确定一下圆弧半径。

caochunbiao · 发表于 2012-7-7 17:20:37

左上角圆弧根据起点端点角度画。非常简单的图

PQP13412057240 · 发表于 2012-7-7 17:46:49

woaishuijia 发表于 2012-7-7 16:58 static/image/common/back.gif

谢谢
收到启发

PQP13412057240 · 发表于 2012-7-7 17:47:32

谢谢，，呵呵，这样画出来就很
明白啊

ljf7712 · 发表于 2012-7-7 17:51:28

学习了很受启发

woaishuijia · 发表于 2012-7-7 23:05:38

本帖最后由 woaishuijia 于 2012-7-7 23:06 编辑

ct_wang2003 发表于 2012-7-7 17:15 http://www.3dportal.cn/discuz/static/image/common/back.gif2 ?( B- F, L; |' s+ s7 Q" j! B$ i# x& i
剩下的就是确定一下圆弧半径

用"起点,端点,角度"画圆弧,就不必考虑半径.

张梦轩 · 发表于 2012-7-20 09:36:13

此图的关键是确定出弧的圆心，只要找出圆心，就一切OK了

lcl2094 · 发表于 2012-7-25 09:10:28

此图的关键是无视圆弧。

一世情缘/mg · 发表于 2012-8-8 15:48:23

学习了
