工程图中心线长度的调整

hongwei_1987jp

前些日子，看到一个帖子求助要改变中心线的长度，找不到那个帖子了，在这里分享我的做法
4 s3 Z: J+ G7 n$ Q. h

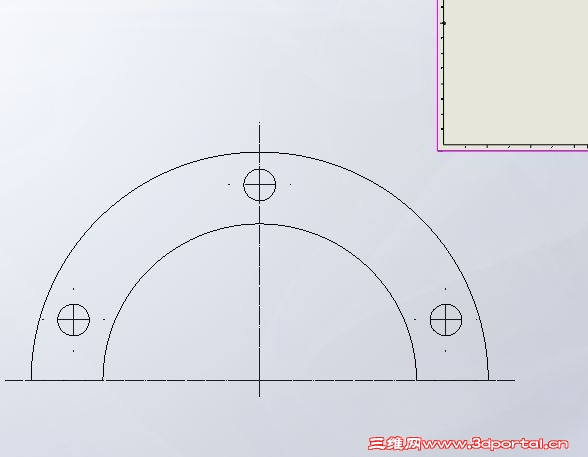

工程图中的中心线可以拉长，不可以拉短的，所以是下图这样的中心线
' p$ M8 O0 |: r- [% x, H

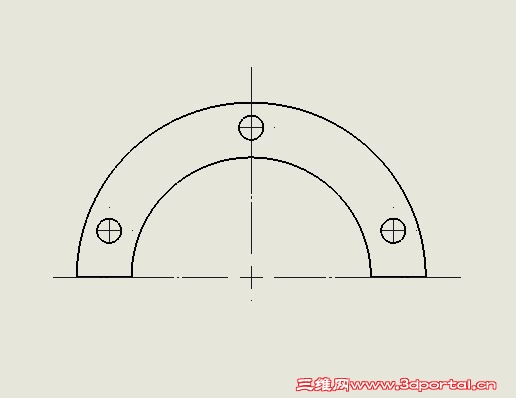

2 z4 O7 L+ f& U% E+ z2 E& M下图是不要下半部的中心线
# U6 ?8 h5 g* _3 Z
. y* @7 N% }; z8 q
& V5 o2 y/ D: G! Y  i8 T! i0 X1 {

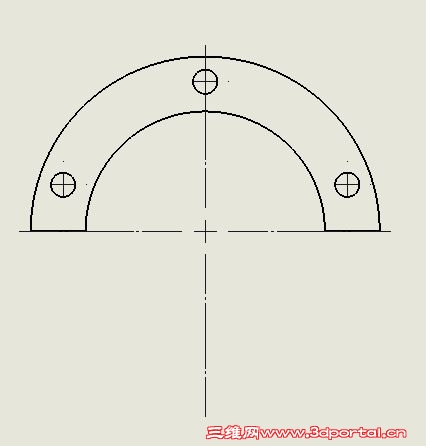

当然用草图中心线也可以标出这样的效果，不用草图中线线的做法，利用SW可以拉长中心线的规则
2 \( A, D3 s: d& K. N9 W2 j- E/ I4 T5 k
**仅供参考**
! h' F6 q6 o$ F0 t$ N$ U
+ p6 c$ S7 v& n# ]1。先画一个小的草图圆
5 G! H6 H. M0 |" o2 i8 @, K% R. e2。插入中线符号线，拉长中心线长度
, e" q6 ~7 U4 y: c( n4 ^3。删除草图圆



* Y3 @+ a7 F( U4 R4 f8 S3 u
, x: p; j. [; \6 y

$ O  q+ ~$ `% G- `/ t9 n: s6 c

NC@jiang@nan

你这样做出来的，到时移动图形时，中心线会跟着动吧？已经没关联性了吧？

hongwei_1987jp

% f! n1 ^- P1 L  y, u$ p
楼上的建议，测试了一下，还是不删除草图圆为好
2 g1 `! o; v8 T) X2 C  ]8 F. _* B
- }2 f5 T" z1 T8 g把草图圆缩小为极小，尺寸比例，移动都不会有影响的。

ugforrest

不如直接用草图画中心线方便。
; c4 n0 y5 r4 f' h2 g不过也可以作为一种方法。
2 f. r! d' m3 A/ }
9 }! R+ c& I0 a7 A* J" E最后对那个草图圆的处理：可以建一个隐藏层，把它移进去。

hongwei_1987jp

ugforrest 发表于 2012-7-8 13:22 static/image/common/back.gif
& x: b/ V: L, Q% c; a: b& `7 P. c6 j不如直接用草图画中心线方便。
; t) z5 z( x; s! A6 S不过也可以作为一种方法。

0 A$ Q3 r8 F+ B& A) R0 D谢谢你的建议，移到隐藏层的好
8 G7 v" [1 y! q6 ]# x5 w: U

阿帕奇

软件的设计只可以往长的方向拉伸，不能缩短{:sweat:}

fgshrl

虽不惊人，却也值得参考一下

lider2010

感觉画个小圆+把圆放层里隐藏想结合的方法不错，谢谢分享， 学习了

gjd700223

非常好的建议，谢谢

xiaojunxue

是个好办法。小圆再加上隐藏图层。

wzjwiner

学习啦~~~{}{:thankfulness:}

tangcarlos3d

虽是笨办法但比没办法好。pro/e的中心线就能伸缩自如。
