solidworks 孔表 问题

碎裂玉髓

工程图的生成的孔表螺纹孔只显示底孔直径，怎么解决？
螺纹孔是使用异型孔生成螺纹孔，GB螺纹孔，求高手指点

NC@jiang@nan

还没用过孔表这种高级技术，一直都是直接在视图里标注孔大小。因为我做的零件，孔都不会很多。
) s! P; s  T8 \, K- q/ S* A用孔表，楼主是不是做钣金件图？

hongwei_1987jp

你模型中，没有显示螺纹线吧，看看你的模型，发来

# Z- ]( {2 ]% I4 y8 q没问题的啊
; h: F" {7 W4 ~. E0 @- h9 L

( S4 A* i/ j) P/ P; b! }& A; J
4 j# u& w( e  b" e
5 v: t" A  Q) X/ r

碎裂玉髓

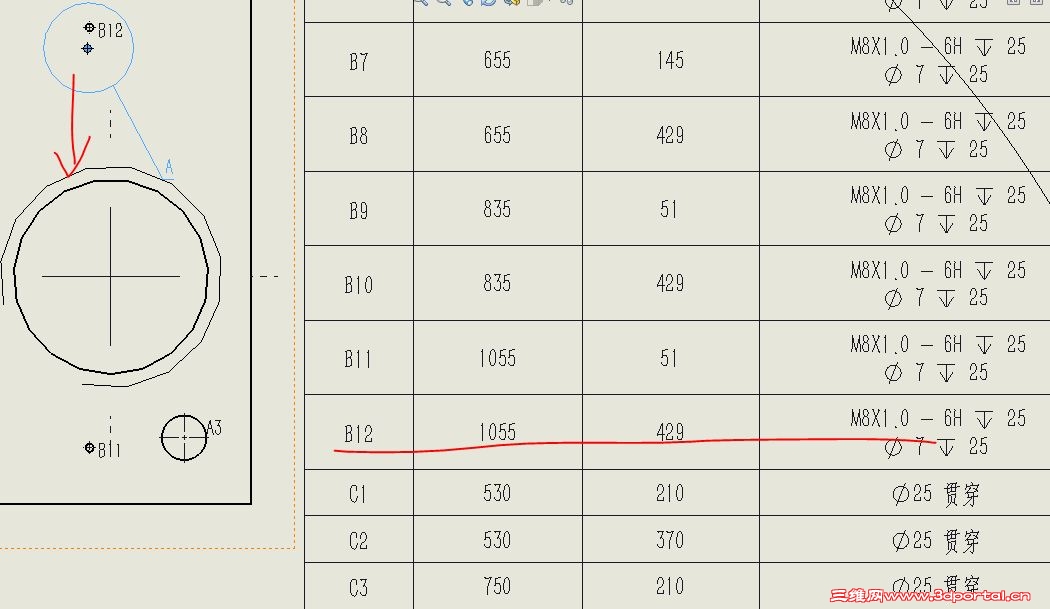

我用 异型孔导向做的啊 在工程图上 插入孔表的时候 只能选择 光孔的那条线 螺纹线点不了

hongwei_1987jp

碎裂玉髓 发表于 2012-7-12 15:29 static/image/common/back.gif
我用 异型孔导向做的啊 在工程图上 插入孔表的时候 只能选择 光孔的那条线 螺纹线点不了

没有你的文件，不太清楚，把你的文件，传上来，大家可以帮你看看的
! N( g) [7 F; H
; S$ F% k5 b; x5 V

碎裂玉髓

传上来了 谢谢帮忙看看

hongwei_1987jp

# ^2 A- I5 @6 v) i

碎裂玉髓 发表于 2012-7-12 18:54 http://www.3dportal.cn/discuz/static/image/common/back.gif
传上来了 谢谢帮忙看看

; a5 g% m$ h" y2 ?1 R 文件.rar (316.09 KB, 下载次数: 5)

2012-7-12 19:47 上传

点击文件名下载附件 你这个是贯通的，为什么要自定义深度，没必要的

. @4 X4 b7 E7 p, R- c没问题的呀

+ `+ G( L6 V9 M+ C, z4 }( M
+ k% B* m/ I& \+ v9 r0 x, a1 l* ?) b
% Y6 s' y8 J! X6 {
* _) i, w) M7 w4 ?! y

碎裂玉髓

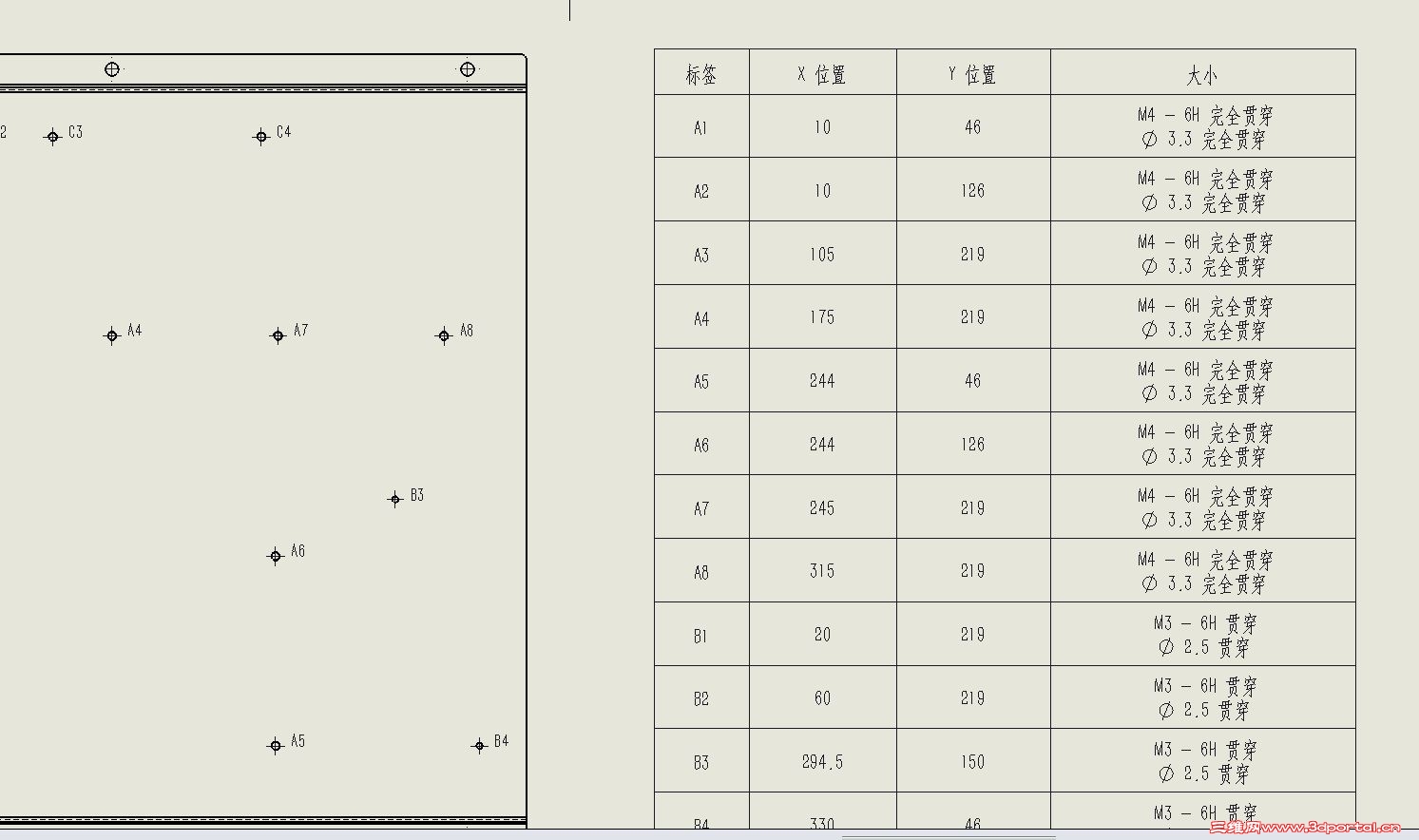

哦 多谢指点 我怎么插入孔表就是没有M8×1.0 这样的显示呢 都是 7 贯通孔  你是怎么弄得 ，
- s9 k* M9 k6 X+ M7 \那个自定义深度问题 多谢告知 当时没考虑到出工程图会有这样的情况 多谢

碎裂玉髓

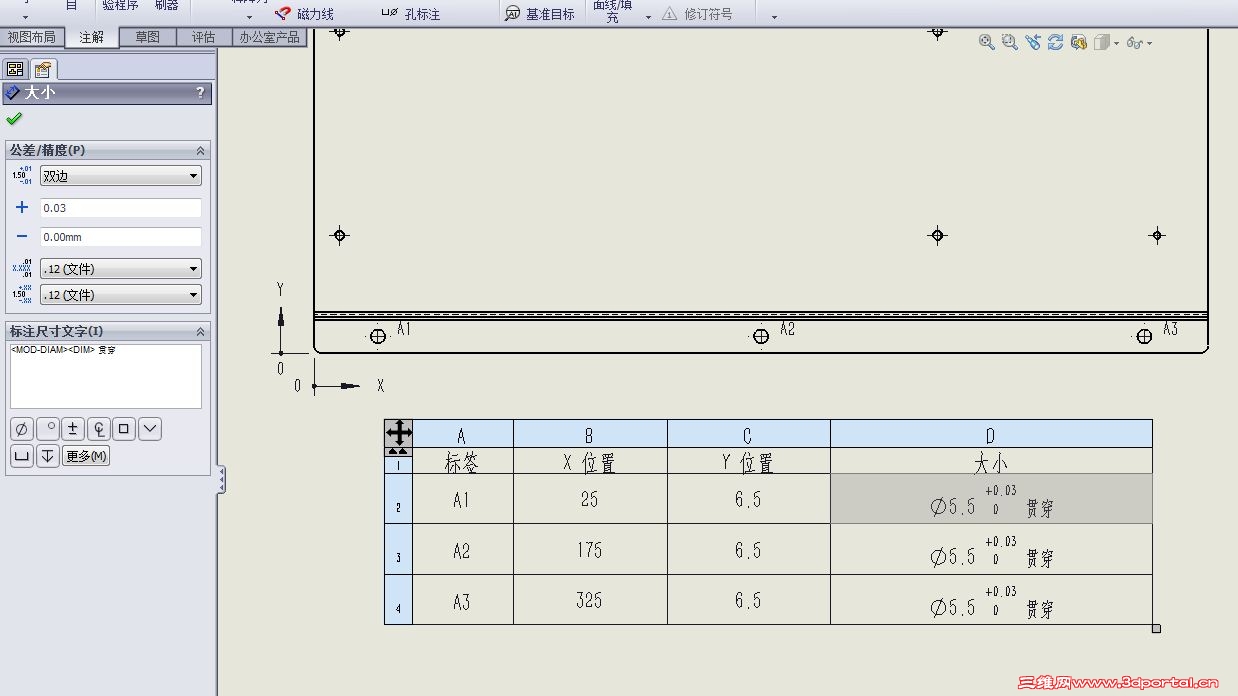

多问一下 标注位置和尺寸公差 要在哪里标注呢 有带公差的孔表么？{}

hongwei_1987jp

碎裂玉髓 发表于 2012-7-12 20:58 static/image/common/back.gif
. v4 g' i1 ]4 @  U& p1 E多问一下 标注位置和尺寸公差 要在哪里标注呢 有带公差的孔表么？

$ {9 u2 Q: J4 W/ s; W8 [3 _3 j

碎裂玉髓

你乃神人也 加个好友吧

CHRIS04

在孔表里显示底孔直径与螺纹大小需在设置后能显示。
