如何在工程图上指定数值后加公差?

netccl · 发表于 2012-7-14 10:56:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 netccl 于 2012-7-14 21:38 编辑

各位高手好

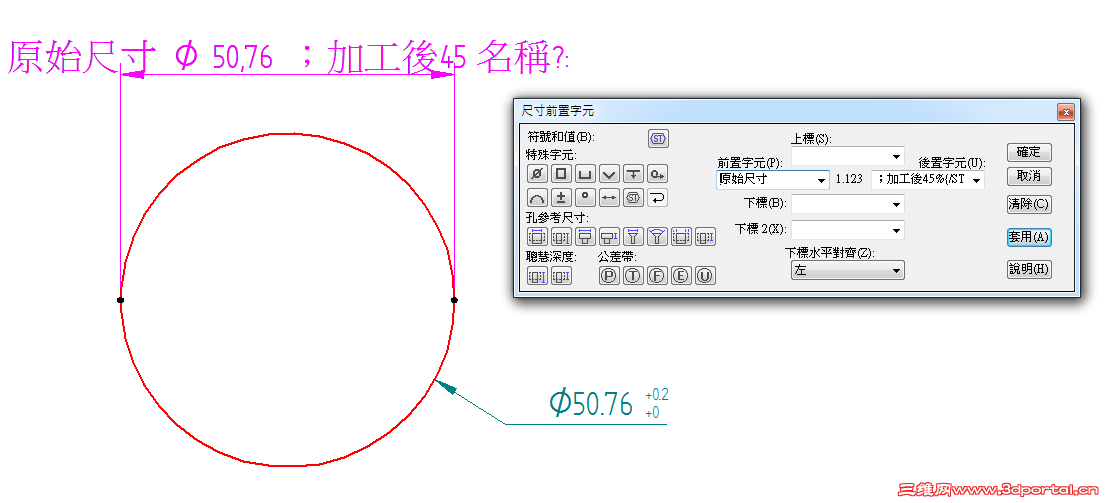

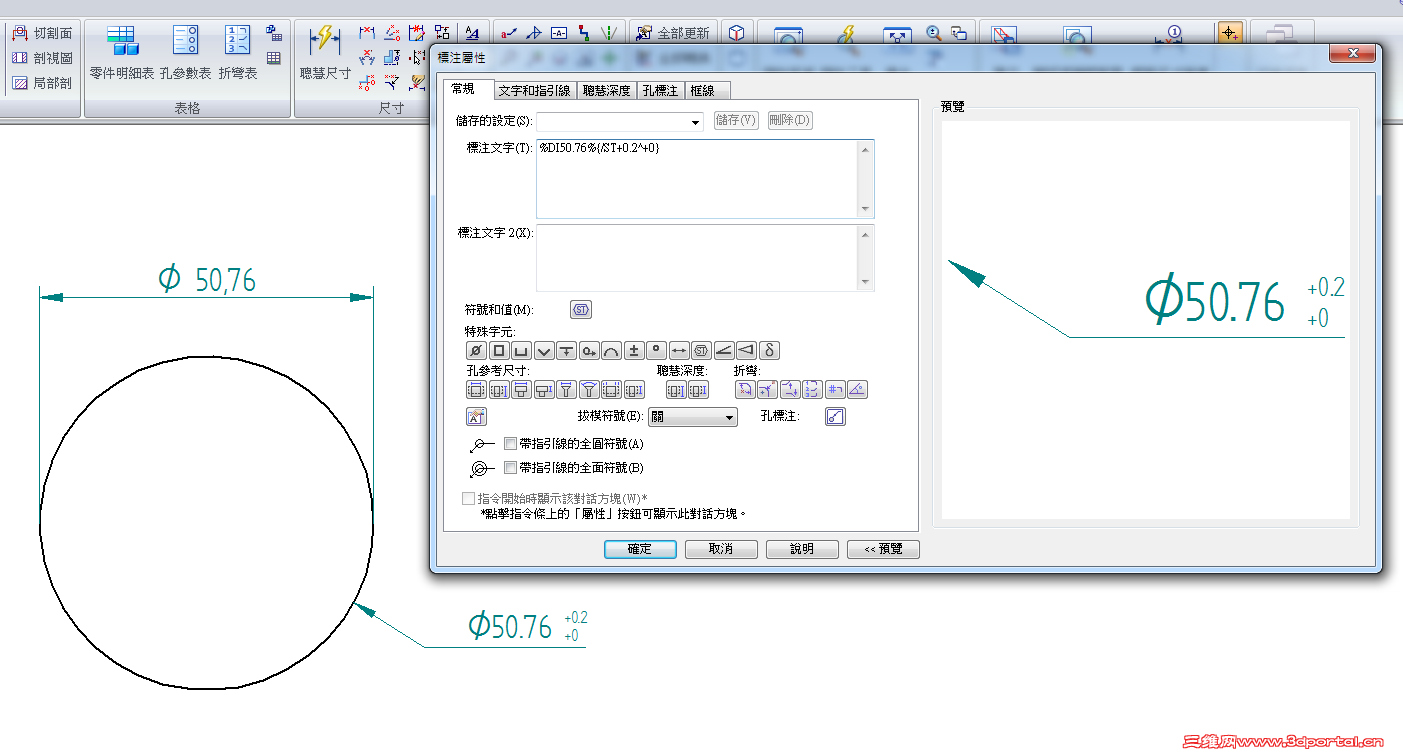

我在公司的图面上碰上一个难题，须在指定的标注上加公差，我知道有个指令%{/ST+0.2^+0}即可在指线标注加上公差，但是这个指令却无法在智能标注上使用，想请教各位高手如何解决这个难题。

例如我想在标注上打上一段『原始尺寸50.76，加工后45』，这两个值都必须要有公差，使用内定的公差只能显示一个，无法让两个数值显示。

谢谢。

大有茗堂 · 发表于 2012-7-14 20:58:11

楼主着急晕了头了吧？把一般人不知道的你学会了，而最普通的你却不知道。

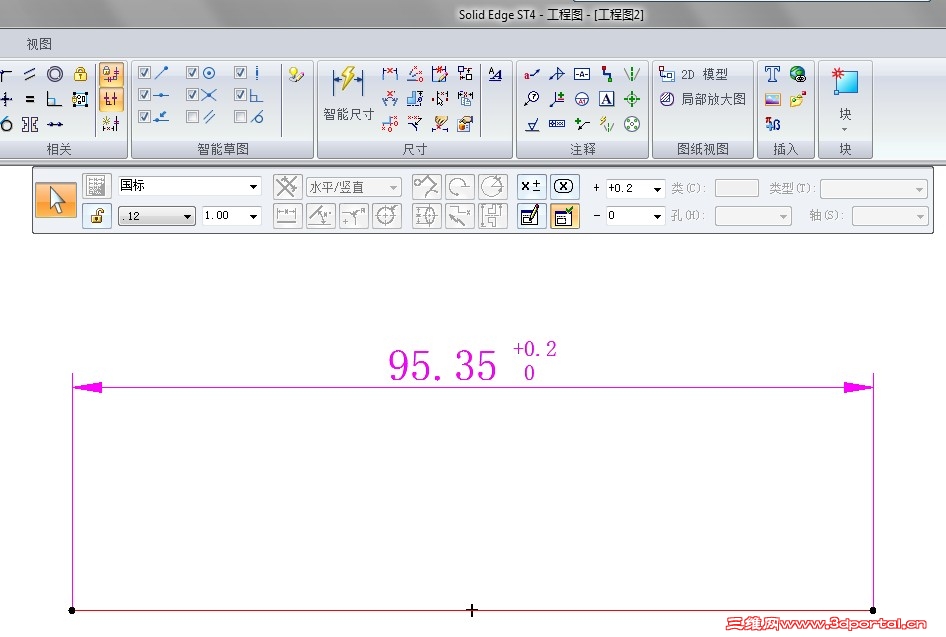

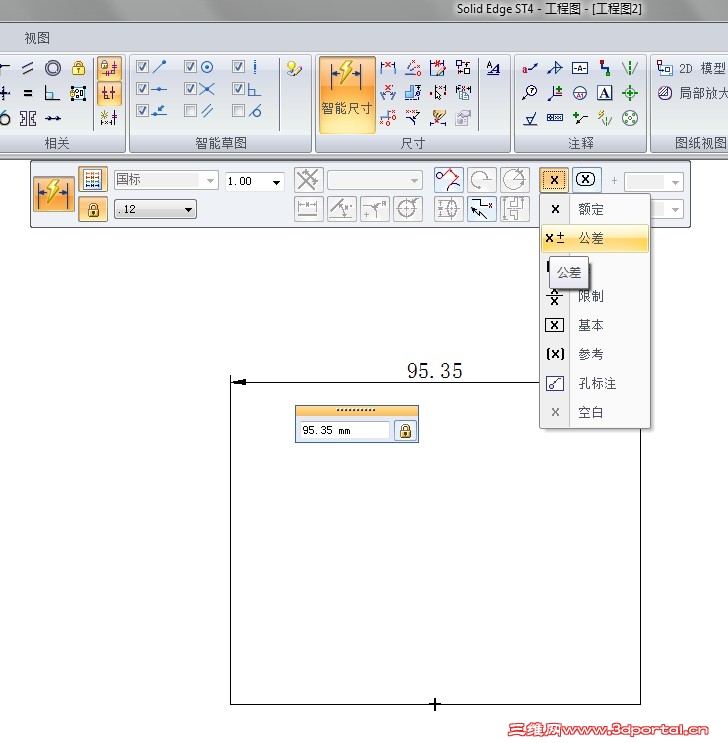

标注不要在前缀中添加，而是专门有公差一项的。


netccl · 发表于 2012-7-14 21:30:03

本帖最后由 netccl 于 2012-7-14 21:37 编辑

大有茗堂发表于 2012-7-14 20:58 static/image/common/back.gif& j8 G7 t, k8 t. H6 M: V
楼主着急晕了头了吧？把一般人不知道的你学会了，而最普通的你却不知道。4 q* M2 n4 o' l! y/ c6 R
* B% S5 ?! \' r. b# l; [9 m# w E
标注不要在前缀中添加，而是专 ...

抱歉我忘了解释这部分，是我的疏忽。已有新增内容
其实我知道有这方式，只是他会标在量测出来的数值后面。
但是公司却想在标注上让两个数值有公差出现。
谢谢。

3DST明明白白 · 发表于 2012-7-15 10:40:20

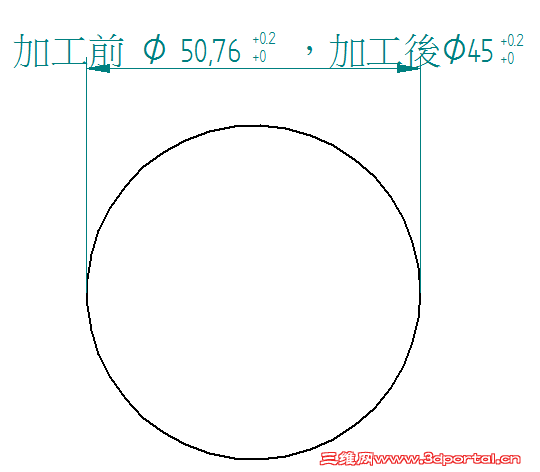

你们的要求确实有点不平常，如果你想用智能标注，建议你标注2个尺寸一个是加工前的，另一个是加工后的尺寸,其中有一个尺寸需要手工更改；

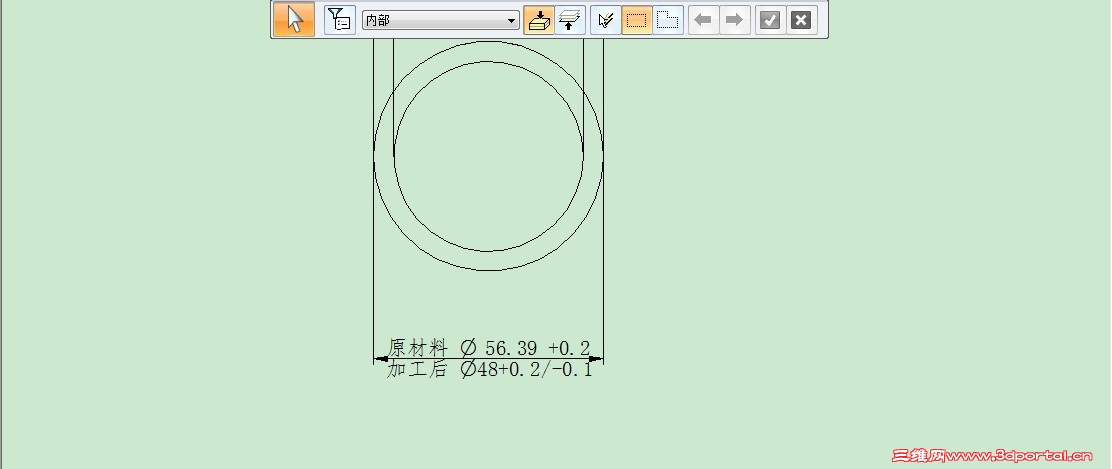

另一种方法就是绘制加工前与加工后的实际尺寸线，进行标注

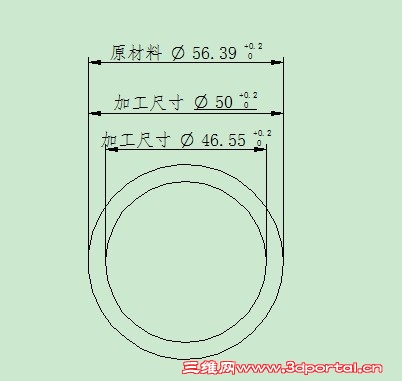

如下图

3DST明明白白 · 发表于 2012-7-15 10:44:19

或者使用上下标试试，不过公差标注可能就不能标准化了

大有茗堂 · 发表于 2012-7-15 11:07:52

这个真做不到了。只好把这公差用那个注释来做，然后放到合适的位置了。
