如何将CAD析模板文件转换成solidworks的模板文件？

努力到无能为力

如题：
0 F; }6 I& J# l% m% ?4 \       我是做非标设备的，习惯用solidwoks建模和出工程图，但领导总说图框呀字体啦，字体比例什么的总不是很好；
' i/ {9 V0 T( T4 ^5 q/ [$ \/ h我想把CAD的模板完全转成solidworks的工程图模板格式，不知道如何操作。我在百度里搜了几种方法，都不见成效，转换后即使图框像模像样了，但无法修改图纸格式。
请高人示范一下。
      虽然CAD出工程图方便，但本人强烈反对工程图与模型失去关联。

hongwei_1987jp

不能编辑图纸格式？
7 U. A2 ?/ a9 j  n& R9 O7 b# |3 E: g我想，你是不是把cad的图框复制到工程图里去了？点编辑图纸格式后，里面没有东西，是空白的？

leeke609731

4 V5 v5 [; M2 T9 Z; g# p" p/ x
8 e$ G! j0 ?( |/ p/ f打开你的工程图，选”编辑图纸格式“进入一个图纸编辑界面，删掉以前的图框等，然后插入你的CAD图框模板，注意层的选择和线型的映射，添加相应的属性，做好属性链接，保存为工程图模板，以后就可以直接调用了。具体过程，请搜坛中相关帖子。里面有邢启恩老师的做好的现成的模板，稍作修改后就可以用了。注意与零件、装配体模板属性的链接。

liuyong453

兄弟：你把CAD给我，我给你整一个。

努力到无能为力

; I2 O3 h6 j$ }. z. i8 _+ n6 ?
$ u( f! ~9 j6 {. N% E# g首先感谢楼上各位前辈及老师的跟贴帮助。
现把我领导的模板贴上来，希望有时间的老师帮忙转换成SW的工程图模板。如有不符合国标的地方也帮改一下，最好能做一个小视频让我等学生学习学习转换和修改工程图格式！
我说一下我要的工程图模板的几个要素：
) }0 b6 ?5 B2 s7 a, a% Y1、CAD模板的线型和颜色要能转成SW的模板格式；
0 K/ A" E3 `% J  J2、此CAD模板里的数据没有公差，我不知道在SW工程图里公差值的字体比例在哪里设定。
3、如模板中的“两件等高20’正负’0.05”，在SW模板里用注解方式表达，在哪里调用那个“正负”符号。
& v9 }; S* @; b- C% X3 g/ r- h2 b4、CAD里的字库如何添加到SW字库里？
' w8 j* D$ h' t* T7 V6 Q" O5、SW模板里基准线的粗细在哪里更改？（比如：基准符号选用圆圈形式，圆圈下面那根粗短横线我就找不到地方设置细一点短一点）
6、表示形位公差的那个长方框条及方格的长宽在哪里可以改变？
暂时想到了这几点我整不成的。希望会做的老师顺便录一个视频吧！学生愚钝害怕理解不透。

wwl970

路过 学习了
" p7 U! C6 i8 l

阿帕奇

wwl970 发表于 2012-7-24 07:44 static/image/common/back.gif
路过 学习了

/ W3 c( w( U, F5 v希望你能回复的积极一些，不要老是这样子

阿帕奇

无友 发表于 2012-7-23 17:15 static/image/common/back.gif
# N% ~; e0 r/ B5 w8 g$ S' V首先感谢楼上各位前辈及老师的跟贴帮助。
; Y5 r' Q- ^+ [- w6 |% C# L+ T现把我领导的模板贴上来，希望有时间的老师帮忙转换成SW的工程图 ...

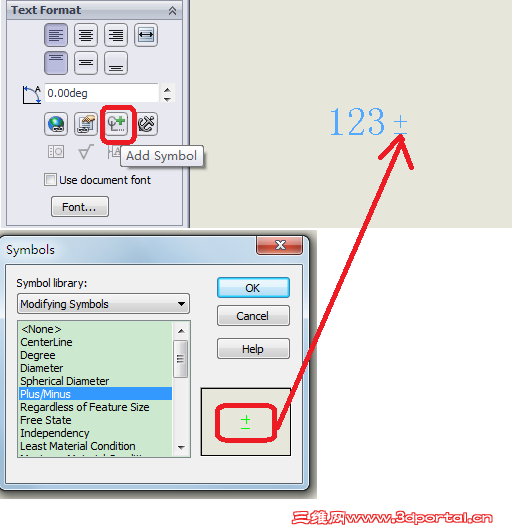

如图

努力到无能为力

/ v( {, x6 ]: Q& L感谢超级版主为我解决了一个问题！

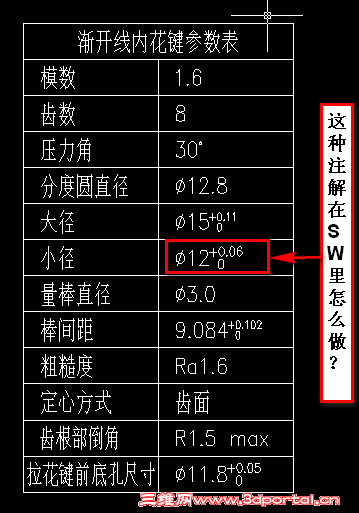

% N/ r. M0 A  D- ?如果要在表格里做上下公差该怎么做呢？如图：
6 p( b  J2 h) y) }2 b( |
. Z3 D/ h7 L. x" z9 b4 \* K5 p; I

wzj1984

学习中，感谢版主

ding2030

看看 ！！！！！！

壞小子づ不壞

无友 发表于 2012-7-24 11:05 static/image/common/back.gif
感谢超级版主为我解决了一个问题！
3 ~7 ^$ ]% ?2 u5 l" R: b如果要在表格里做上下公差该怎么做呢？如图：

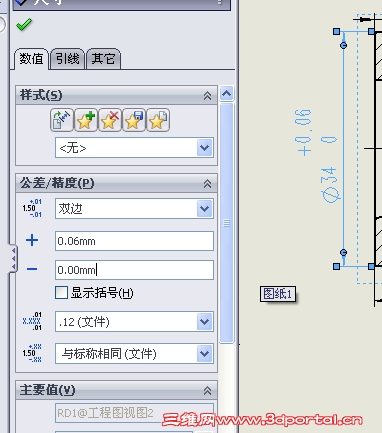

: b& V2 i. H& M' |6 e点击工程图标注的时候，左边图框会有提示设置，这种双边公差，按提示输入就好了！[img][img=20,20][/img][/img]

壞小子づ不壞

也不知道是不是这样上传图片的哦
