请问下面这个图可以在钣金里用“转折“一步完成吗？

erayond · 发表于 2012-7-27 10:33:33

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 erayond 于 2012-7-27 11:17 编辑

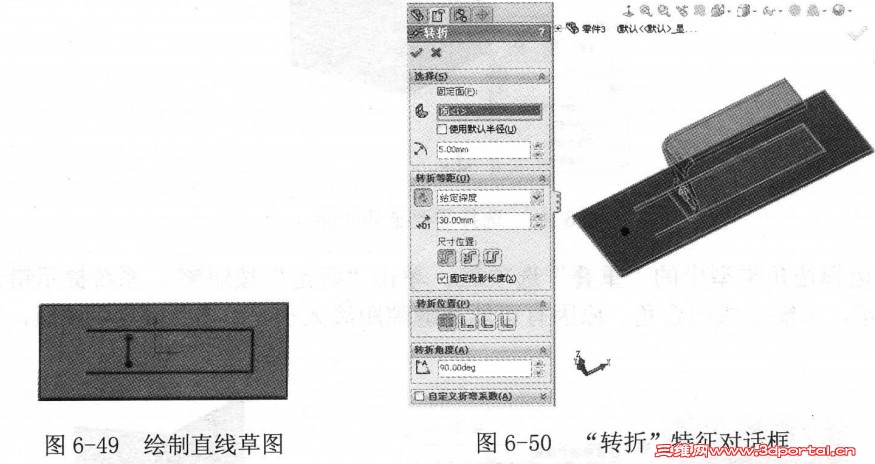

请问下面这个图可以在钣金里用“转折“一步完成吗？我这个做法有点笨，
先谢谢了！请大家画一下，放个文件上来学习，谢谢！

深表遗憾，我前面写的很清楚了，我是在问能不能用转折一步完成，

对此大家都答非所问，这个零件做不出来是肯定的，没有必要这样上纲上线的反复说吧，

我研究半天，应该是书上做法和我一样，开口是先做好的，有点误导了.

已解决，谢谢！

luyiyi · 发表于 2012-7-27 10:50:28

你这是冲出来吗?实现不了呀

luyiyi · 发表于 2012-7-27 10:51:25

冲出来折弯会短一点

KCKK · 发表于 2012-7-27 10:55:36

三维主任先生；这个零件可用板金加工出来吗？

Spzorro · 发表于 2012-7-27 11:03:09

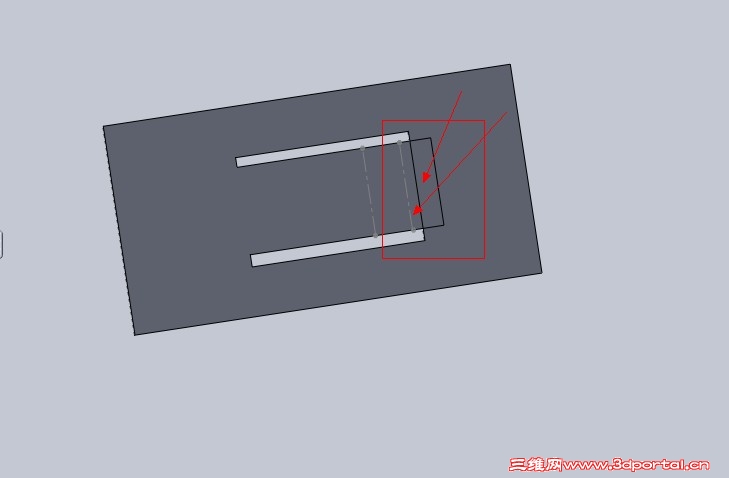

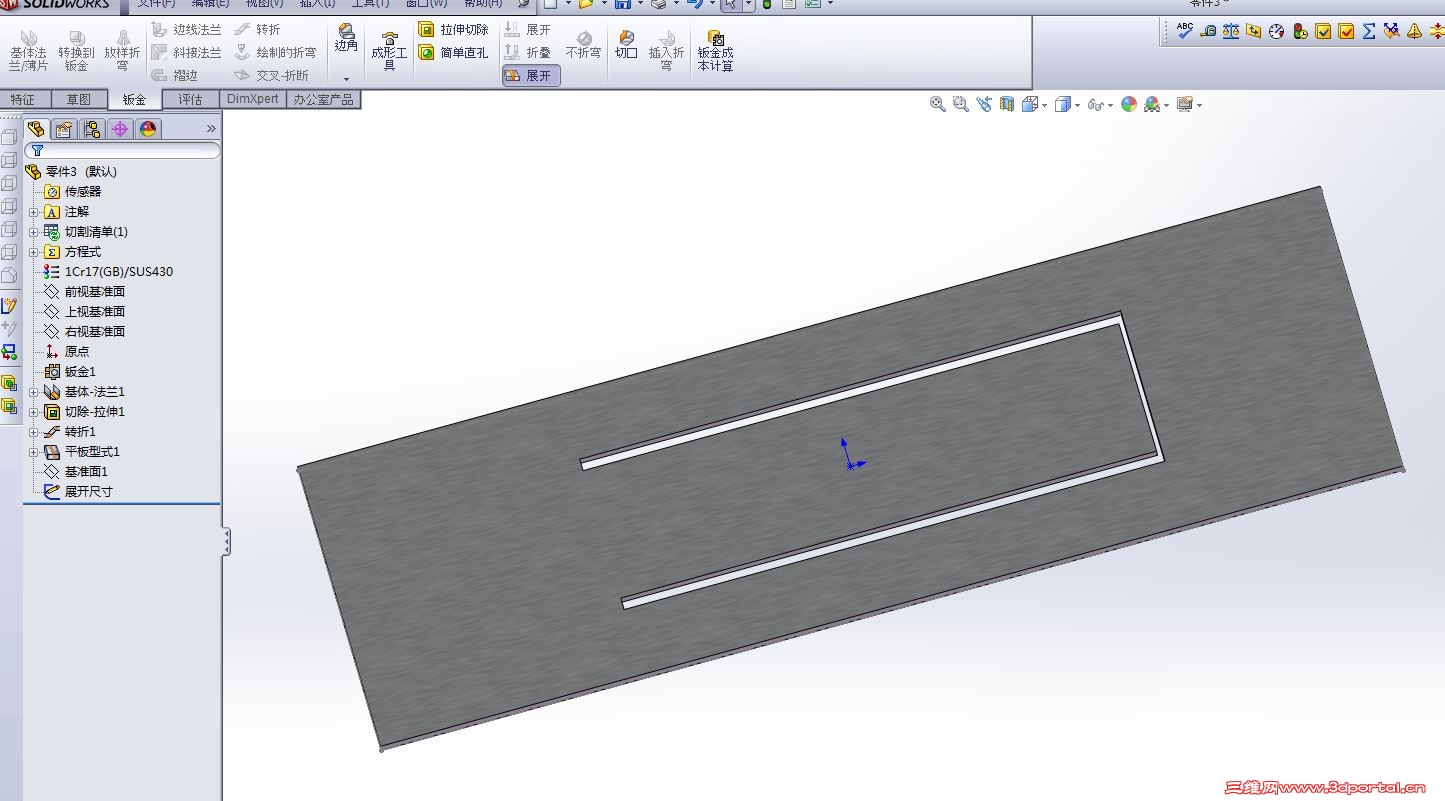

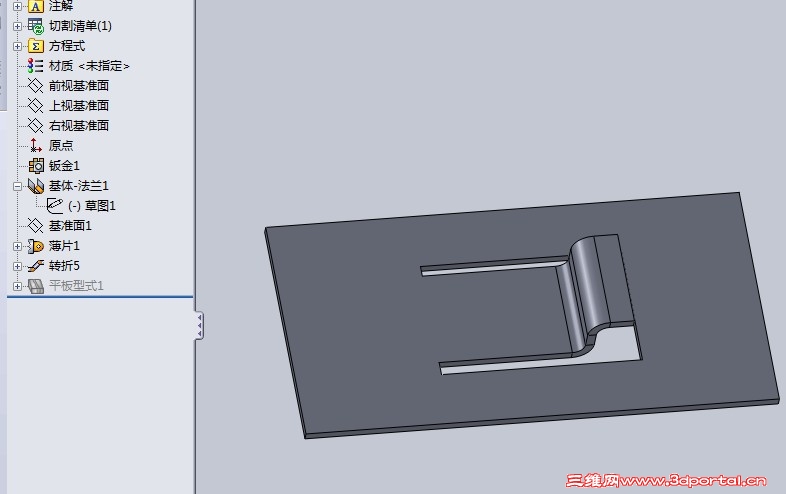

楼主我做了个貌似一步是不行的，得加个薄片附图、


erayond · 发表于 2012-7-27 11:03:28

luyiyi 发表于 2012-7-27 10:50 static/image/common/back.gif k m- G5 @, j
你这是冲出来吗?实现不了呀

先不要说加工的问题，这个图是加工不出来，这个是在一本书上看到的，他是一步做出来的，我死活一步做不出来。

erayond · 发表于 2012-7-27 11:06:36

本帖最后由 erayond 于 2012-7-27 11:12 编辑

KCKK 发表于 2012-7-27 10:55 http://www.3dportal.cn/discuz/static/image/common/back.gif
9 h6 z+ x2 P4 n$ \2 I三维主任先生；这个零件可用板金加工出来吗？

先不说加工的情况，这个加工不出来是肯定的，要短一个深度还多，
我现在就这个图的画法，别人看起来好像是一步画出来的，我怎么也做不出来。
可能是看错了，那个草图里应该只有一条线，开口是先做好的。

erayond · 发表于 2012-7-27 11:09:25

Spzorro 发表于 2012-7-27 11:03 static/image/common/back.gif
0 p; r! i5 |/ F楼主我做了个貌似一步是不行的，得加个薄片附图、

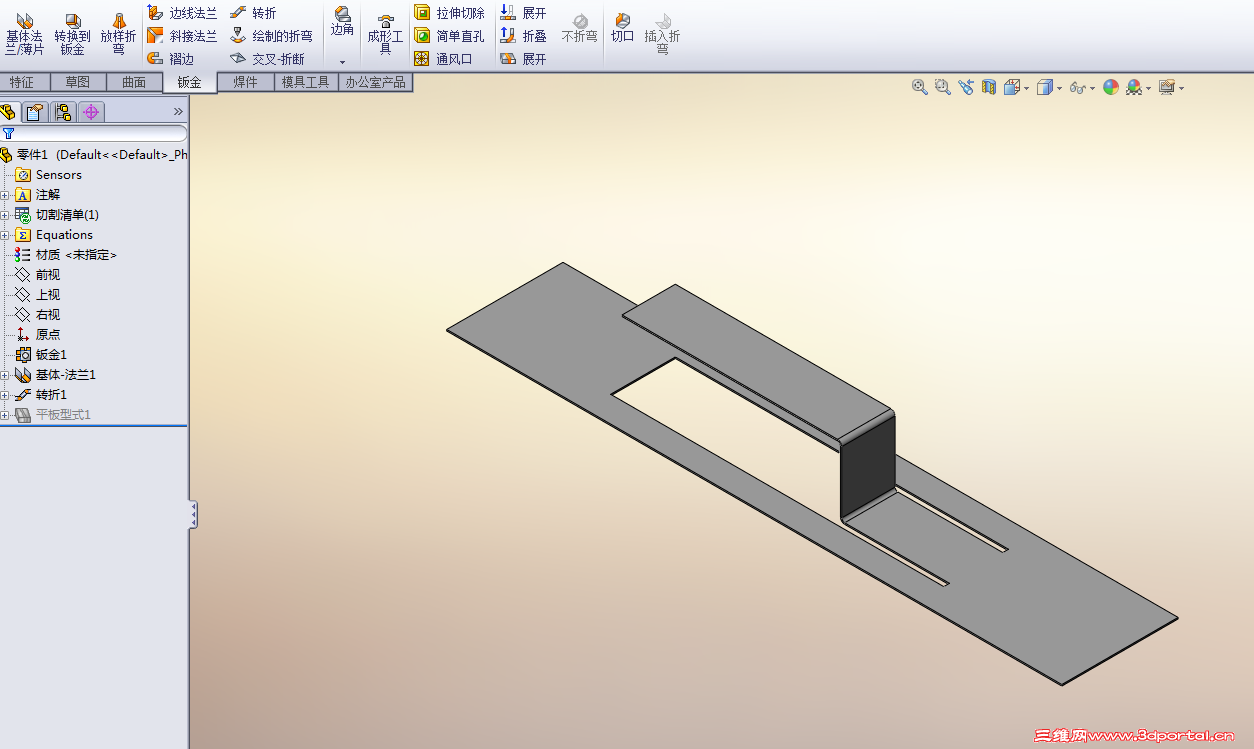

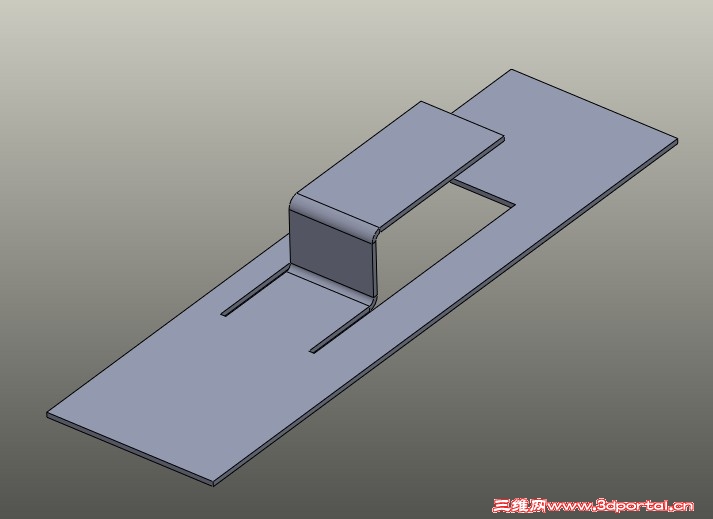

谢谢，我也是这样做的，你看下面我发的那个图，好像是一步做出来的，不太明白怎么做的。我也觉得不行。

Spzorro · 发表于 2012-7-27 11:11:32

肯定是做不出

软件毕竟是软件，很多不对的。再说画出模型来，展开图不做工程图?

hongwei_1987jp · 发表于 2012-7-27 11:16:51

本帖最后由 hongwei_1987jp 于 2012-7-27 11:19 编辑

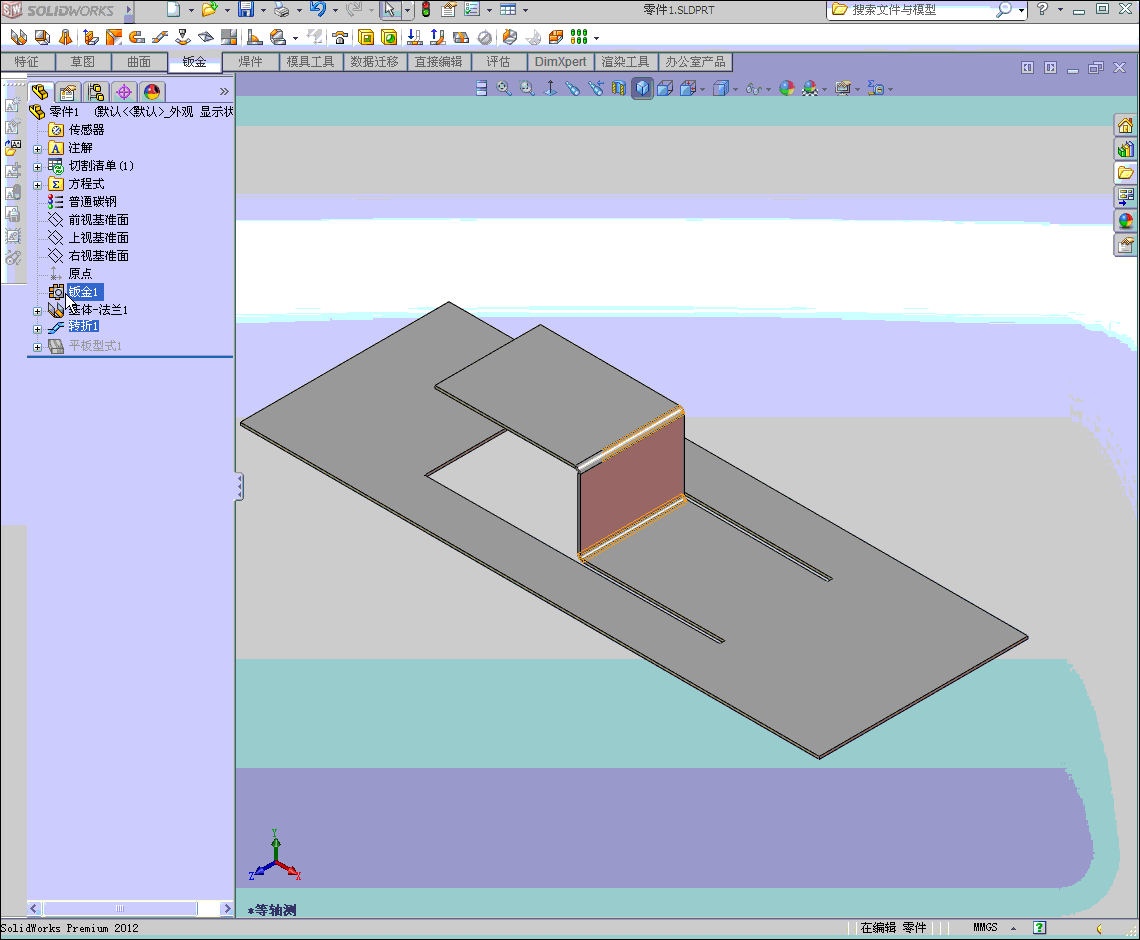

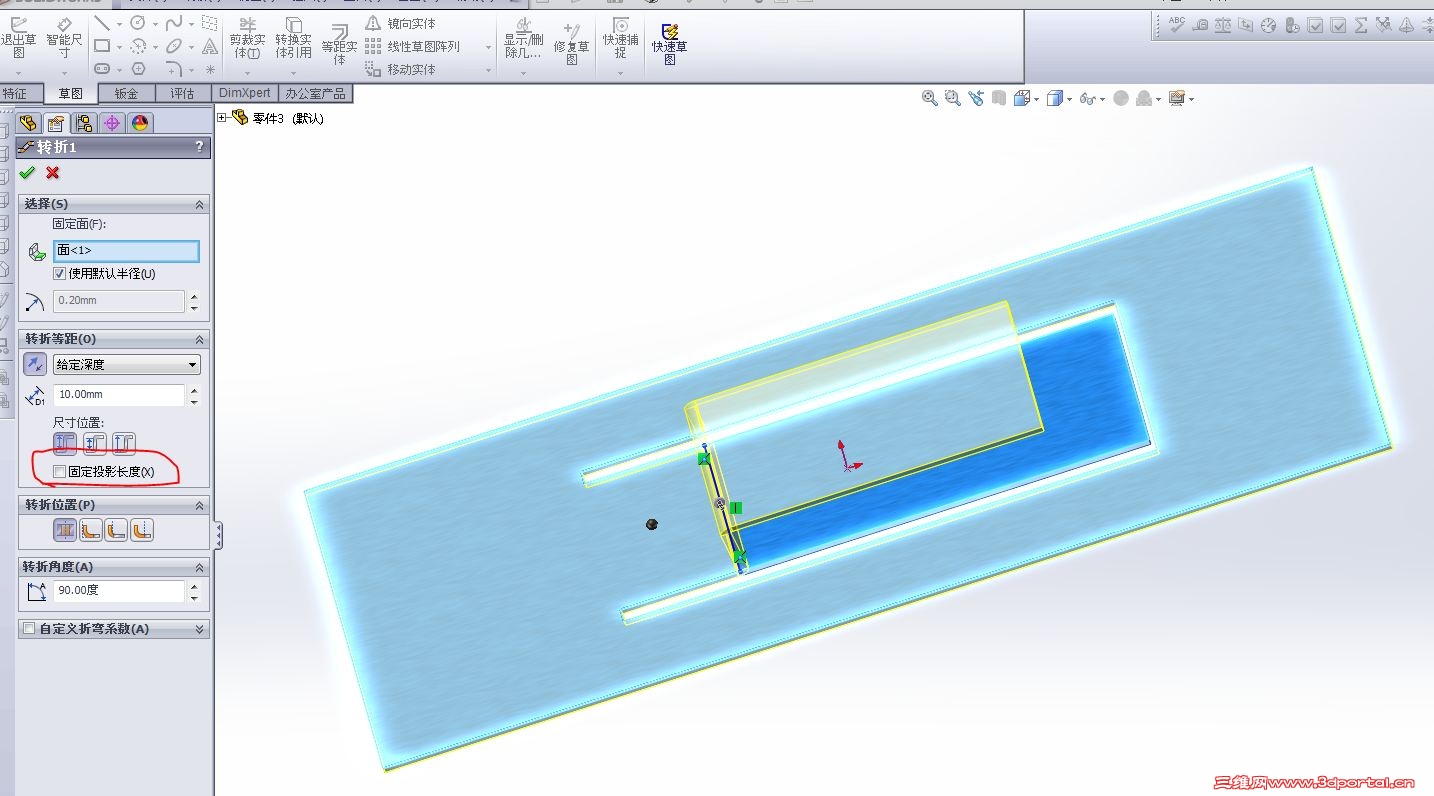

你一定要用转折来画的话，可以做出来（不考虑实际加工），实际上用冲压做

切除时，留出一点间隙，转折折弯时，去掉*固定投影长度*的勾，OK


erayond · 发表于 2012-7-27 11:21:13

hongwei_1987jp 发表于 2012-7-27 11:16 static/image/common/back.gif H, u, C, a, P1 S
你一定要用转折来画的话，可以做出来（不考虑实际加工），实际上用冲压做- M( b; D! Y1 Q: B4 P
$ P- B( n D% N& d
切除时，留出一点间隙，转折折 ...

谢谢大师！这个答案非常满意，说到点上了，真心感谢！

Spzorro · 发表于 2012-7-27 11:38:19

erayond 发表于 2012-7-27 11:21 static/image/common/back.gif
+ I. _9 k4 p6 F谢谢大师！这个答案非常满意，说到点上了，真心感谢！

的确是选留间隙然后一步OK ，固定投影长度勾不勾都无所谓。反正随便画画，实际加工不这样的

KCKK · 发表于 2012-7-27 15:39:13

erayond 发表于 2012-7-27 11:06 static/image/common/back.gif% G- Z. B1 ]3 J% j5 ^( W( g
先不说加工的情况，这个加工不出来是肯定的，要短一个深度还多，
7 W& l T O+ p8 j+ b# Q我现在就这个图的画法，别人看起来好 ...

不好意思，没领会你的意思，其实挺好做的。

a5236102 · 发表于 2012-7-27 16:51:19

这个肯定是做不出来了

英俊少年 · 发表于 2012-7-27 17:11:15

本帖最后由英俊少年于 2012-7-27 17:15 编辑

不读书真是害死人，我也不知道楼主意图！

零件1.zip (81.29 KB, 下载次数: 1)
