[讨论] “钢丝绳”如何画？（目的不是要简单的画出来）

[复制链接]
skythief
发表于 2012-8-3 15:06:24 | 显示全部楼层 |阅读模式 来自： 中国广东江门

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 skythief 于 2012-8-3 16:00 编辑
6 F; h( a5 Z2 O$ {$ l2 p! c. D# L/ |- q. U0 q

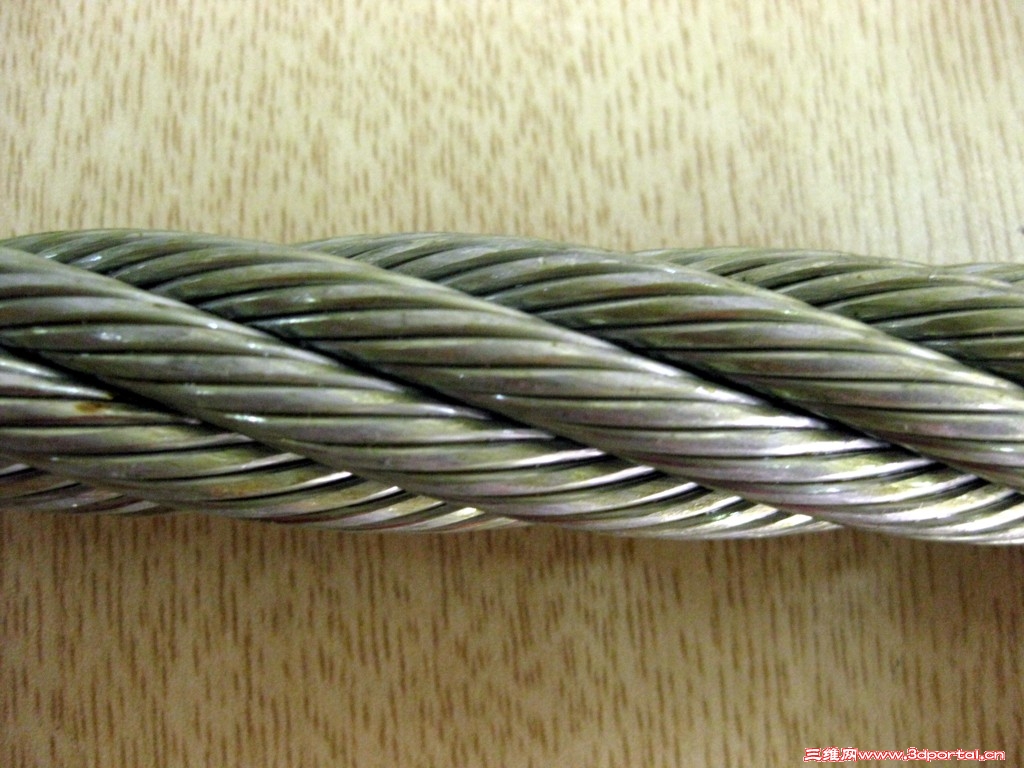

我第一次被问这个问题的时候还觉得很简单，不就是几个螺旋线么？
% @" O/ l% f* H( P但是后来看了钢丝绳实物以后发现不是那么回事了，所以想大家来讨论一下。* d& _: ~+ u7 n0 j& p! J
5 [' o+ p* X, u( x2 x6 i4 ]1 u
这不是一次螺旋而是多次螺旋，就是螺旋线上还要在螺旋一次，用方程曲线？   以前还没弄过这么复杂的东西，看有没有高人指点一下～5 i) a: |. u- [" E/ q
( q* E# B, ^7 R- ^7 Z; ]
我的目的不是为了画一个钢丝绳，讨论这个问题是因为钢丝绳的这个特性，两重螺旋～
回复

举报

shiju712
发表于 2012-8-3 15:16:14 | 显示全部楼层 来自： 中国山东青岛
有必要画那么详细吗？
回复 支持 8 反对 1

举报

skythief
 楼主| 发表于 2012-8-3 15:26:42 | 显示全部楼层 来自： 中国广东江门
～不是非要画出来，但围绕螺旋线本身再次生成螺旋线这才是我想知道的，不知道有没有办法～
- x& a. y) h1 R" _, t) r7 e. i8 h0 ~0 v1 s- h
钢丝绳 在一般图纸里面不就是意思一下就可以了～
回复 支持 8 反对 2

举报

xflhf
发表于 2012-8-3 15:57:19 | 显示全部楼层 来自： 中国湖北襄阳
这个真没必要画出来，就是真画出来了，也很耗费资源。
8 ~; H( s! H4 Z1 Z3 ?1 g' j: f/ p' P; N1 l

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 技术讨论

查看全部评分

回复 支持 6 反对 0

举报

skythief
 楼主| 发表于 2012-8-3 16:01:40 | 显示全部楼层 来自： 中国广东江门
xflhf 发表于 2012-8-3 15:57 static/image/common/back.gif
: s* S6 T! C3 ?2 d7 V这个真没必要画出来，就是真画出来了，也很耗费资源。
+ q- M/ t# i) j3 e& i8 P) ~
并不是我现在需要画一个  钢丝绳而已，而是说这样的两次螺旋是如何实现～
回复 支持 反对

举报

danilso
发表于 2012-8-3 16:33:16 | 显示全部楼层 来自： 中国广东深圳
無語.........

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 技术讨论

查看全部评分

回复 支持 反对

举报

81130549
发表于 2012-8-3 16:49:14 | 显示全部楼层 来自： 中国天津
以螺旋曲线为路径,以多圆为轮廓草图做扫描,扫描时选择"沿路径扭转".

评分

参与人数 1三维币 +4 收起 理由
chenjun520601 + 4 技术讨论

查看全部评分

回复 支持 反对

举报

danilso
发表于 2012-8-3 17:22:01 | 显示全部楼层 来自： 中国广东深圳
掃掠再掃掠
回复 支持 1 反对 0

举报

xflhf
发表于 2012-8-3 17:55:35 | 显示全部楼层 来自： 中国湖北襄阳
danilso 真是高手，不愧为董事长
回复 支持 反对

举报

keilei001
发表于 2012-8-3 19:29:12 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2012-8-3 19:31 编辑
& V2 d/ T8 G2 f5 e+ P3 `. |# `9 z5 [2 @5 F

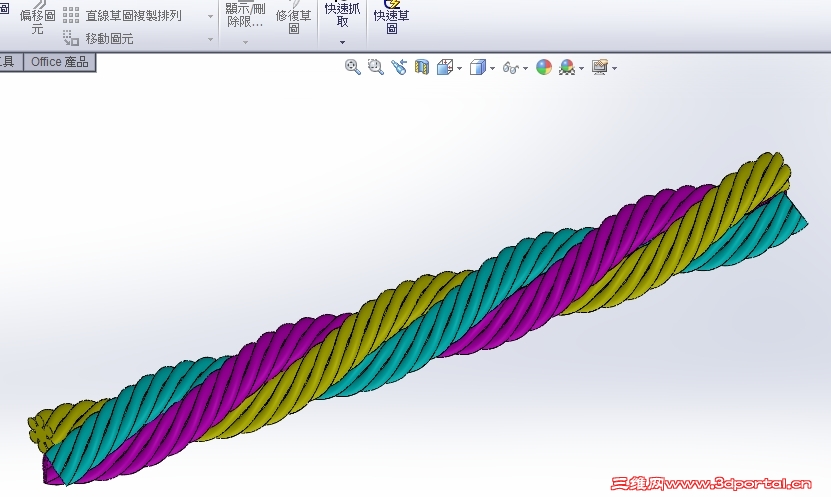

螺旋真是个有趣的东西。
9 d1 h9 l. s4 D* D3 P以上几位大师演示的都是单股的，但楼主的图是多股的，螺旋之外还有螺旋，如果钢丝绳的芯也是螺旋的那就是三重螺旋了。
& }, c) h' E$ ]) e
  p. E1 W9 }- b$ q. T
回复 支持 反对

举报

曼查的鲁达
发表于 2012-8-3 21:06:03 | 显示全部楼层 来自： 中国陕西咸阳
楼主的这个钢丝绳貌似用的是模拉股捻的绳。
回复 支持 反对

举报

skythief
 楼主| 发表于 2012-8-4 09:41:09 | 显示全部楼层 来自： 中国广东江门
danilso 发表于 2012-8-3 17:22 static/image/common/back.gif
6 w3 L/ R9 w# H) v! N, d8 w* O. }掃掠再掃掠
; ~! \1 S* w! H; S6 Y' v( j; e, r  j
感谢～第一种画法  旋转线有一些变形～第二种看起来很爽
2 T  h. u# `0 O$ h7 L4 I" l; l; u) T
& |8 o$ E% v, {: v学习了～
回复 支持 反对

举报

ffda
发表于 2012-8-4 14:52:34 | 显示全部楼层 来自： 中国浙江金华
楼主说的是不是方向问题？  B; A) _* E' F2 O5 {
6 M3 Q8 }. e) V4 W$ O4 ]
, I0 F. [3 N) {( n0 c$ y  q6 M# f/ L5 T/ a9 e% \9 g
3 }$ D$ f7 x0 n3 M

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 技术讨论

查看全部评分

回复 支持 反对

举报

ylh3527
发表于 2012-8-4 15:40:39 | 显示全部楼层 来自： 中国福建漳州
本帖最后由 ylh3527 于 2012-8-4 15:41 编辑
8 z( L' t# t: O3 Q3 p1 e* G& x

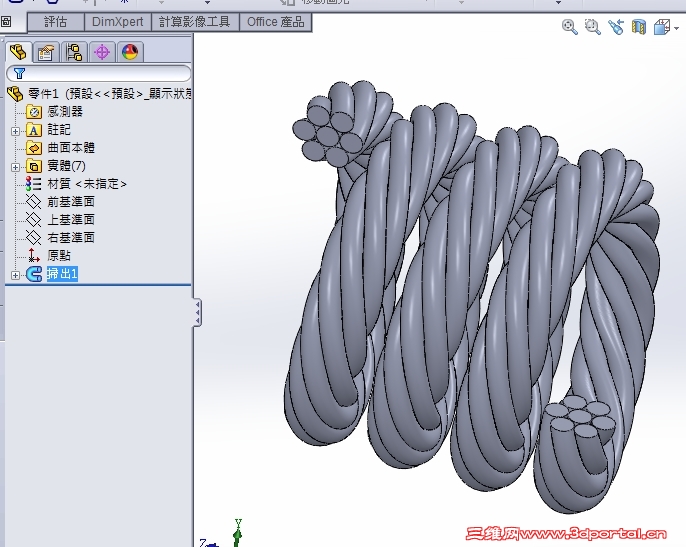

/ B( s% O" U4 J. ~  q/ v" n受大师启发，也画了一个。钢丝线有干涉，调整螺旋线应该就可以了
1 W* ?  J/ }5 g 钢丝.png

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 模仿练习

查看全部评分

回复 支持 反对

举报

hngcxy9903
发表于 2012-8-4 15:47:06 | 显示全部楼层 来自： 中国浙江台州
学习了，13楼的看上去最像
回复 支持 反对

举报

303402432
发表于 2012-8-4 22:33:30 | 显示全部楼层 来自： 中国江苏南通
都发出来一下啥
回复 支持 反对

举报

mygc
发表于 2012-8-5 11:03:37 | 显示全部楼层 来自： 中国江苏苏州

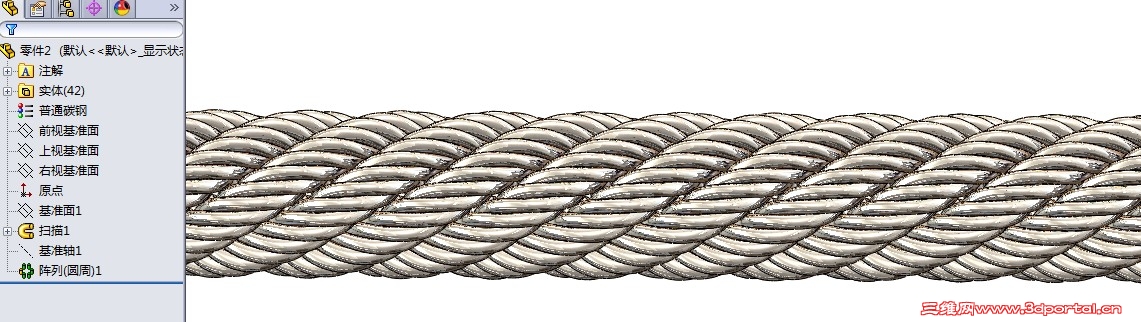

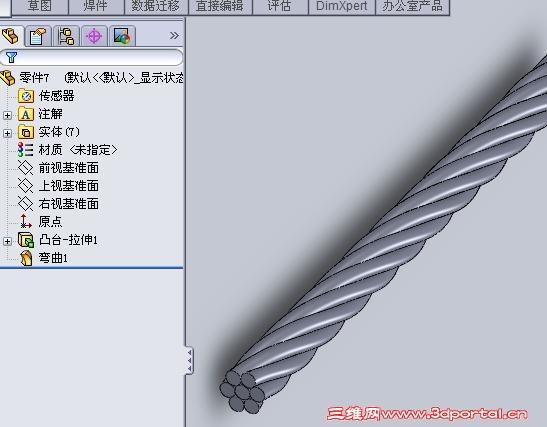

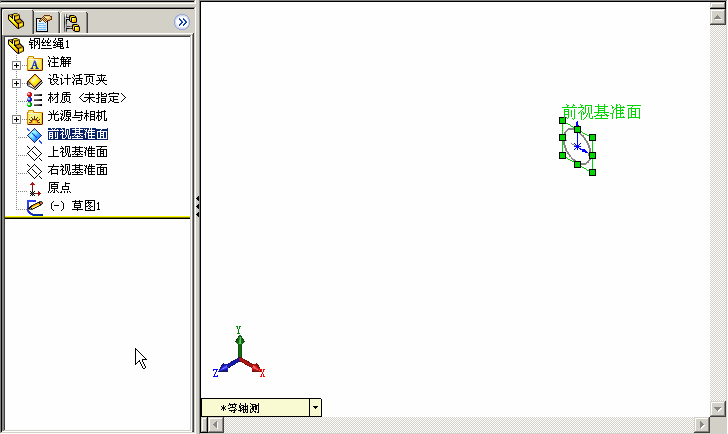

9 H" h/ B; W: x4 s0 t2 C

评分

参与人数 1三维币 +4 收起 理由
chenjun520601 + 4 带教程应助

查看全部评分

回复 支持 反对

举报

wwl970
发表于 2012-8-5 12:26:34 | 显示全部楼层 来自： 中国江苏无锡
路过 学习了
回复 支持 反对

举报

keilei001
发表于 2012-8-5 12:34:17 | 显示全部楼层 来自： 中国广东广州
mygc 发表于 2012-8-5 11:03 static/image/common/back.gif

: _7 s( G9 _/ V: T: H很精彩的演示，谢谢。6 s' i5 f4 p# a' U4 C7 a+ `) U
这是直的钢丝绳，如果是弯曲的好象不能阵列只能一根一根地画吧？! p( x1 B6 M4 a' m7 {# U2 Y( |

4 J( `% [3 g3 A: L! J( D% N
回复 支持 反对

举报

大有茗堂
发表于 2012-8-5 20:57:41 | 显示全部楼层 来自： 中国浙江丽水

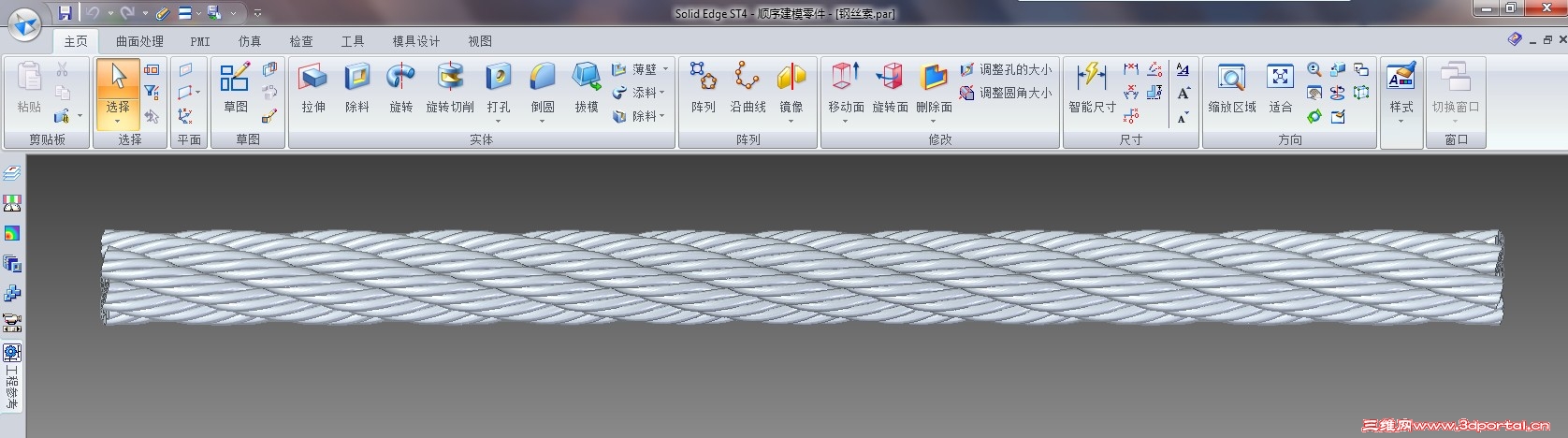

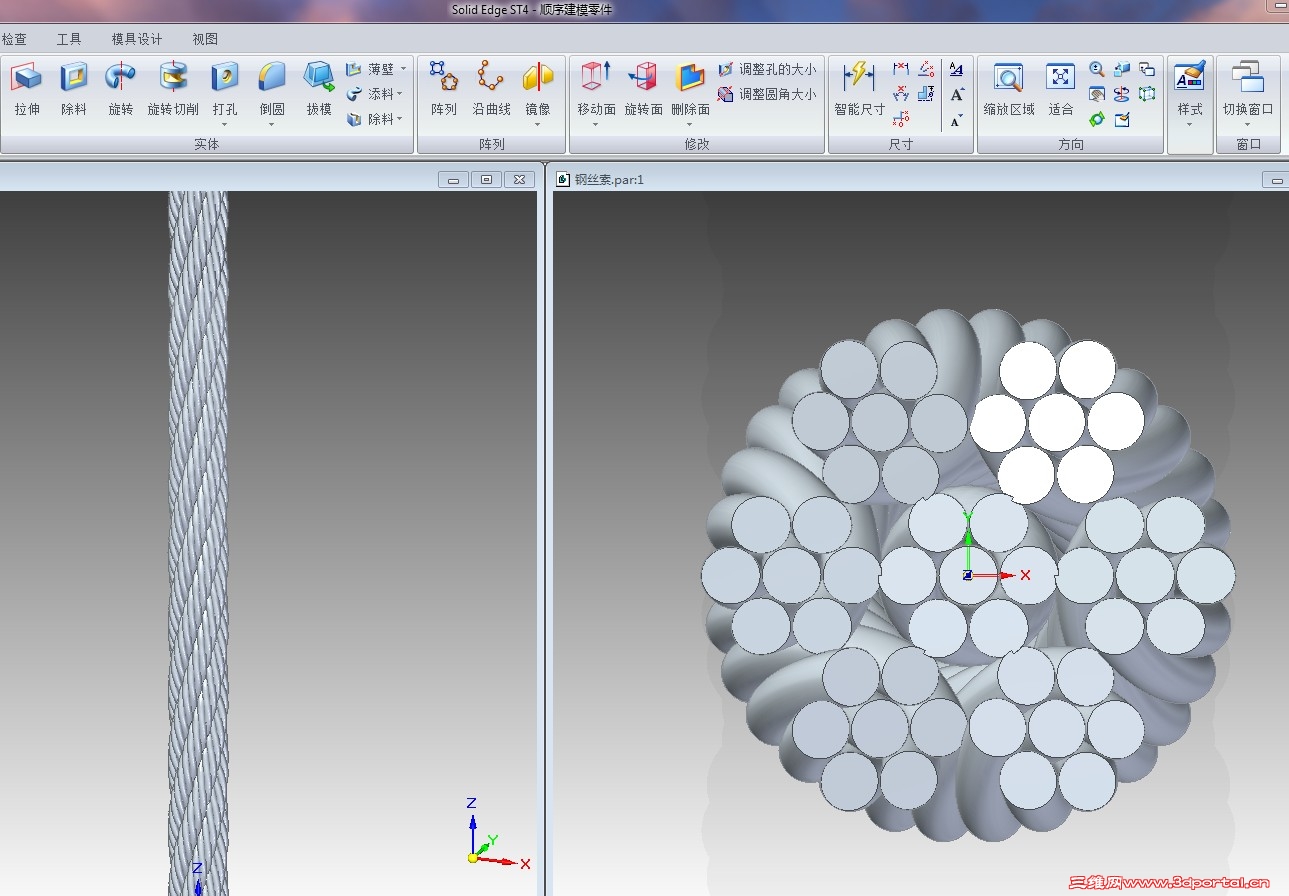

嘿嘿。也来一个。Solid Edge做的。
0 b0 h* o$ ]5 X0 a  P! r8 P7 q/ F& F) s0 }4 ?! L! ]" V$ P! J
2 b* N# P- c- I4 l" H$ l9 e/ T$ f/ h! ~  i9 V$ e7 F% p# l- ]3 g
回复 支持 1 反对 0

举报

henan1yzb
发表于 2012-8-5 22:25:25 | 显示全部楼层 来自： 中国广东珠海
这么多高手的图都不错啊，学习了
回复 支持 反对

举报

tie100
发表于 2012-8-6 22:12:58 | 显示全部楼层 来自： 中国广东佛山
还不会做的东东，要好好学习
回复 支持 反对

举报

keilei001
发表于 2012-8-6 23:05:16 | 显示全部楼层 来自： 中国广东广州
大有茗堂 发表于 2012-8-5 20:57 http://www.3dportal.cn/discuz/static/image/common/back.gif
1 g& `6 _" ~- [! ?% f6 z9 T嘿嘿。也来一个。Solid Edge做的。
9 b3 O6 S! q1 b9 R, O: O# q$ v% I
0 a  E+ v$ V, M6 a9 o7 ], K3 \
画得很棒啊，期待画根弯曲的，只是觉得截面的形状有点不对劲，到底哪里有问题又说不出来。5 ~% V' E$ f& ?7 g& F# q
. B6 n9 t) o+ i
回复 支持 反对

举报

mygc
发表于 2012-8-7 10:31:24 | 显示全部楼层 来自： 中国江苏苏州
keilei001 发表于 2012-8-6 23:05 static/image/common/back.gif- H/ T* J$ @7 p) b' Y/ _9 N5 i
画得很棒啊，期待画根弯曲的，只是觉得截面的形状有点不对劲，到底哪里有问题又说不出来。

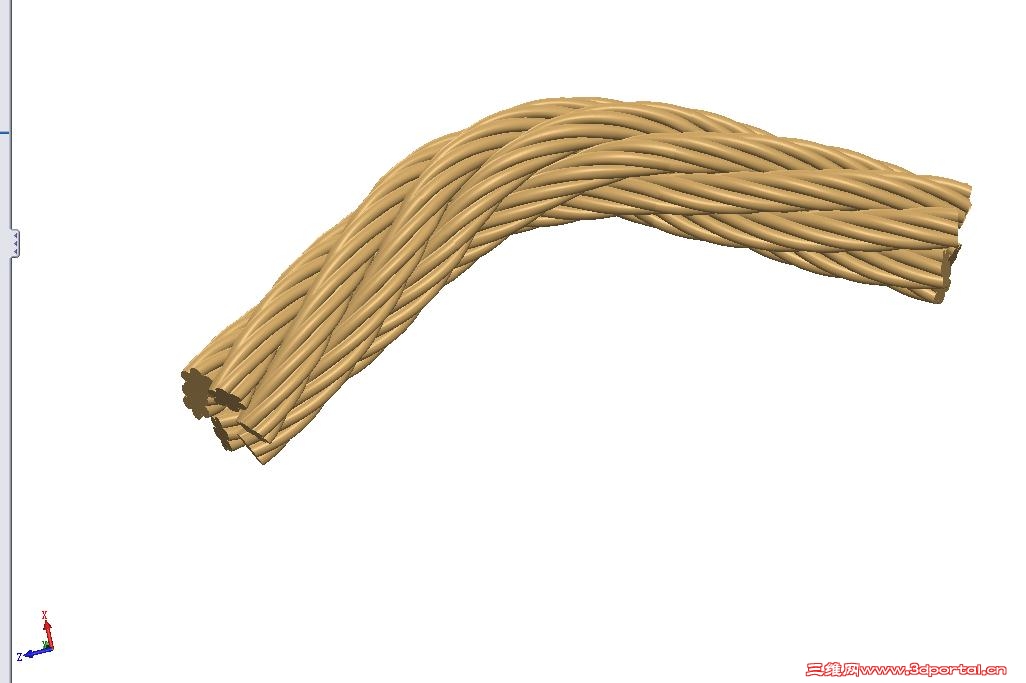

0 h4 B$ L& O1 [- Q是否符合你的要求& E8 h, E1 D/ z1 `( Z

6 p" W" f9 _9 ~6 o5 }" W; l7 V 截图.jpg
3 t; t3 j6 B1 T- k3 Z4 S
回复 支持 反对

举报

keilei001
发表于 2012-8-7 13:23:08 | 显示全部楼层 来自： 中国广东广州
mygc 发表于 2012-8-7 10:31 static/image/common/back.gif: D: Z- b9 L4 H0 K
是否符合你的要求
- B# x/ |+ b" I: ?
厉害，赞一个，这样画很耗资源吧。& Q( S+ r9 \& e1 Z/ U- V0 \
; b( z  F' G9 c1 {& e
回复 支持 反对

举报
