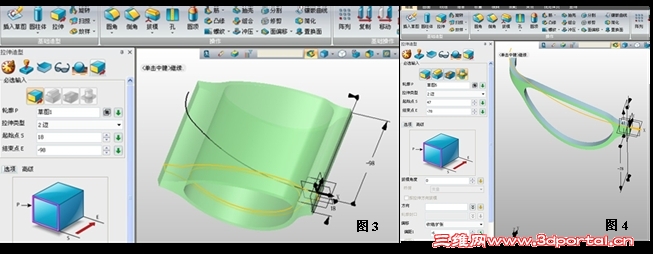

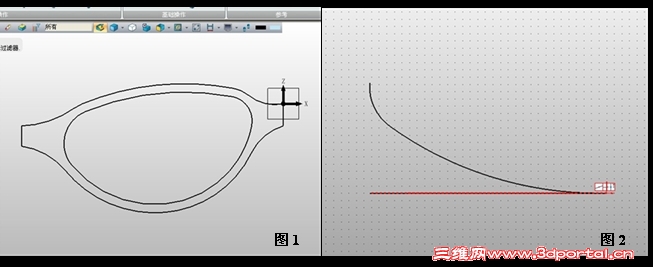

炎炎夏日，各式各样的时尚太阳眼镜成为许多女士外出的必备品。利用中望三维CAD高效的混合建模内核，能够保证产品CAD设计更加智能，最大限度地发挥设计师时尚理念创想。本中望3D教程为各位提供了一种快速的CAD设计思路，爱好者可以1个小时内设计出自己喜欢的太阳眼镜样式。 首先，在 XZ平面创建草图，可以根据自己的喜好绘制不同的形状（图 1），然后在 XY平面绘制图 2的草图。接下来拉伸图 1中的草图轮廓，图 3所示，长度足够即可。再拉伸图 2的草图轮廓，要保证一定的长度（图 4），在偏移选项中设置参数为 6（即镜框的厚度），求交集。
% E6 V2 B+ K8 U& j
4 C+ A3 O* l* |( u D% P& B
选择镜框的外边缘拉伸（高亮部分），图5中的数据设置表示镜片的厚度为3。拉伸后并没有出现实心体，而是个带状物，隐藏镜框，将它的面翻转后，用N边行进行面的修补，实现图6的效果。然后将镜框显示出来，在XY平面插入草图，绘制图7所示的眼镜腿的俯视图。接下来在YZ平面绘制图8所示的眼镜腿的侧面图，分别对上面的两个草图轮廓拉伸求交集（图9）。随后是绘制镜框和镜腿的链接部分，在XY平面绘制图10所示的草图，并拉伸图10的轮廓，选择拉伸的相加项，如图11。

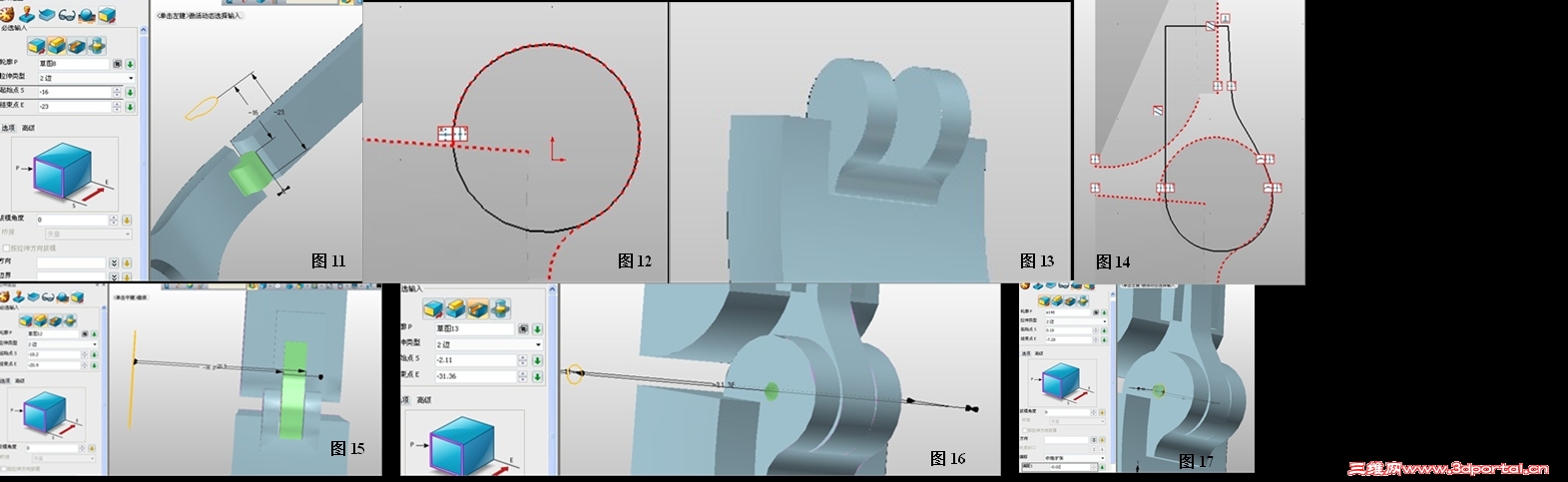

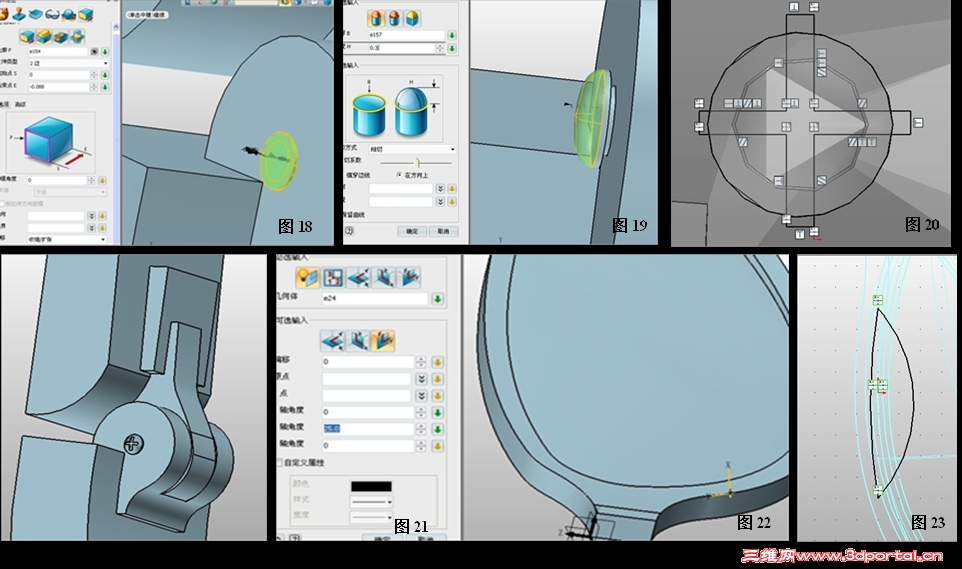

) q0 n% O, C$ h6 A在 XY面绘制图 12后，按图 13的效果进行拉伸的相减运算，同理在镜腿部分也拉伸一个凸台，在 XY平面绘制图 14的图形，之后进行拉伸的相加运算，注意和镜框部分留有一定的空隙（参考图 15）。然后像图 16一样在在 XY 平面绘制一个小圆圈，再拉伸，形成圆孔，并且以孔的边缘为轮廓，拉伸一个圆柱体作为小螺丝钉，注意偏移一定的距离，留出缝隙（图 17）。 接下来，以圆柱的边缘为轮廓拉伸并偏移出一个圆柱体作为螺丝钉的头，对螺丝钉的头进行圆顶处理，如图 18、 19，在 XY平面绘制图 20的十字形，并拉伸减去螺丝钉头的一部分，效果图如图 21。现在开始制作鼻支架，这是整个模型的难点，但用中望 3d就能轻易的解决。在图 22的位置创建基准面，并有 25度的倾角，在此平面插入草图，绘制图 23的图形，退出并拉伸（图 24）。
1 s, n j$ s I; q2 ]6 b0 C

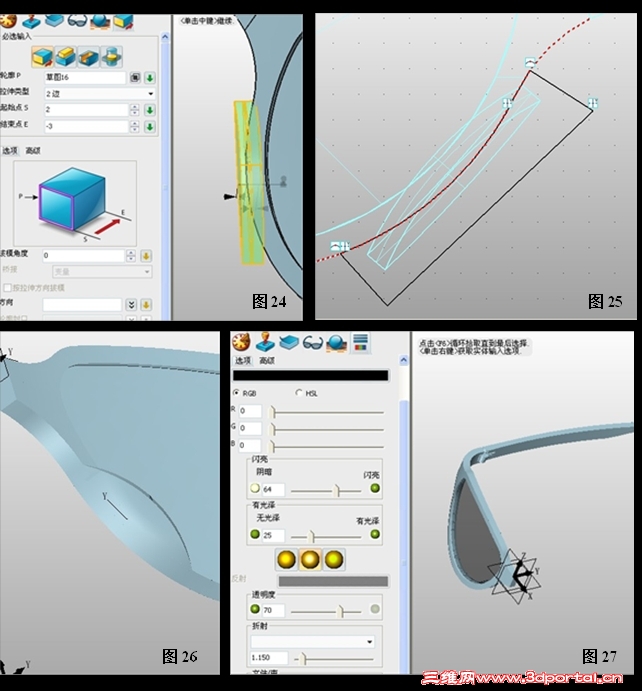

在 XY平面插入草图，点击参考几何体 ---曲面，把镜框的边缘作为参考曲线，绘制图 25的图形，注意弧形部分沿着镜框，退出，用拉伸的减运算减去多余的部分。此时，竖直面和倾斜面有交线，将此交线做圆角处理，使弧面平滑（图 26）。这里需要说明的是中望 3D草图绘制中参考几何体非常实用，设置的选项很全面，包括曲线、平面、点、曲线相交等，对不同的情况进行适当的选择能使草图绘制快速、准确！接下来在视觉样式的面属性中，选镜片，颜色为黑灰色，设置一定的透明度（图 27）。
3 \3 @0 |/ Y3 `

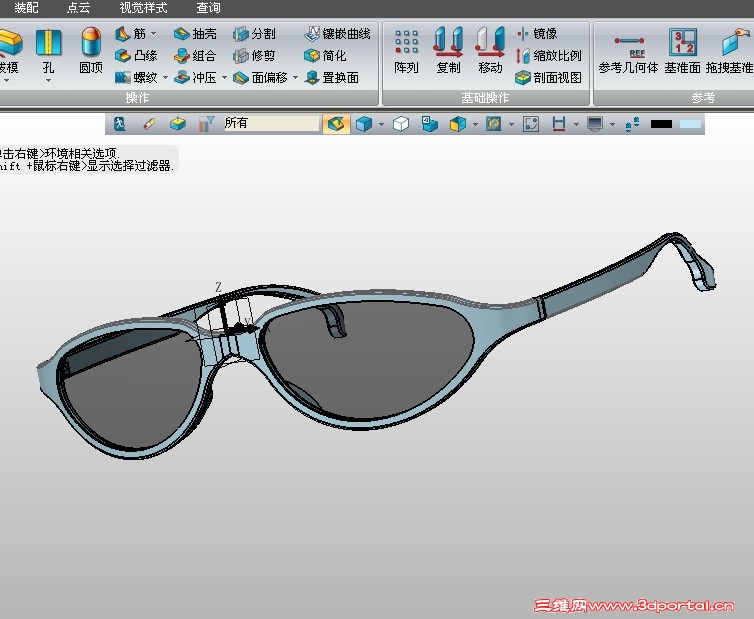

将镜框的边缘做圆角处理，最后将绘制完成的部分以 YZ面为对称面镜像。注意，有时可能镜像时会提示错误，强制镜像会造成模型的局部变形，这里我们可以迂回一下，先创建平行于 YZ面的基准面并沿着 X轴正方向偏移一定的距离，比如 300，再以基准面为对称面镜像，再把镜像后的部分沿着 X轴负方向移动 600，一个时尚的太阳眼镜就诞生了了！
