3D草图无法转换实体引用到草图平面

feiafei · 发表于 2012-10-12 13:55:01

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位大侠，今天碰到一个问题，画的三维草图，想在一个草图中把它转换成实体引用，可不行。说，“一个或多个选中的实体无法被投影到草图平面上。”

请问转换实体引用命令，对于哪些情况是不能用的呢？谢谢！

feiafei · 发表于 2012-10-12 19:10:13

寂静天花板发表于 2012-10-12 18:57 static/image/common/back.gif( K! a. S2 \7 e( v# \& [. B5 Z
多翻翻帮助文件，写的多清楚。

1.早看过了，这也算草图曲线啊，怎么不行
2.如果我沿着这个3D草图扫描一个截面，并转换实体引用（一条边线），还是不可以的，这怎么解释呢

w_hs1 · 发表于 2012-10-12 19:37:54

在SW的草图元素有一个没有说明过的规定，就是任何一个元素可以封闭，但不能交叉。可能你的3d样条曲线投影到该平面时投影线有交叉现象，因此无法转换。

feiafei · 发表于 2012-10-12 20:09:50

w_hs1 发表于 2012-10-12 19:37 static/image/common/back.gif
$ _6 [ Z6 j5 o在SW的草图元素有一个没有说明过的规定，就是任何一个元素可以封闭，但不能交叉。可能你的3d样条曲线投影到 ...

谢谢，一开始我也这样觉得。
不过：我画了1个圆草图，再把它垂直投影于另一个草图，可以得到一条直线。
请问这个圆算交叉么，还是重合？这样来说，交叉的定义具体指的又是什么呢？

feiafei · 发表于 2012-10-12 20:10:35

w_hs1 发表于 2012-10-12 19:37 static/image/common/back.gif, u7 R0 a6 j/ [' J# J
在SW的草图元素有一个没有说明过的规定，就是任何一个元素可以封闭，但不能交叉。可能你的3d样条曲线投影到 ...

说明：我的3d曲线是有交叉的

w_hs1 · 发表于 2012-10-12 20:32:04

feiafei 发表于 2012-10-12 20:09 static/image/common/back.gif
1 T p9 }3 G# r* s* @* {- L谢谢，一开始我也这样觉得。
$ A1 e2 X( \! Y) M- c" O* g2 E不过：我画了1个圆草图，再把它垂直投影于另一个草图，可以得到一条直线。
: ^% \5 d0 G" q# I5 ^ ...

转换实体引用，本质上是在平面上的投影线。由多个点投影到同一个点上，对于投影线来说只是一个点，而不是几个点。而交叉的概念是可以看作一种穿越，就是存在一个微段的两端在另一个微段的两侧，才叫做交叉。

feiafei · 发表于 2012-10-13 08:39:28

w_hs1 发表于 2012-10-12 20:32 static/image/common/back.gif6 H. U- y- S4 [; j
转换实体引用，本质上是在平面上的投影线。由多个点投影到同一个点上，对于投影线来说只是一个点，而不是 ...

找到正解了：

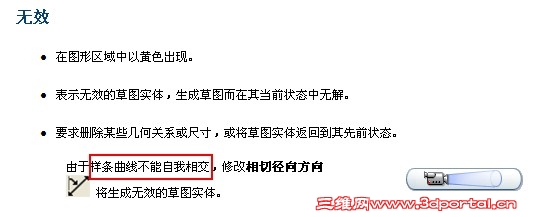

在帮助文件中的“草图几何体状态”下，向下浏览到“无效”的主题，里面有这么一句话：“由于样条曲线不能自我相交，修改..."

所以从这句话中，就可以知道了为什么画的3d样条曲线不行了，原因是在草图中样条曲线不能自我相交；这也从另一个侧面说明，除了样条曲线，其它的草图类型（如直线）是可以自我相交的。

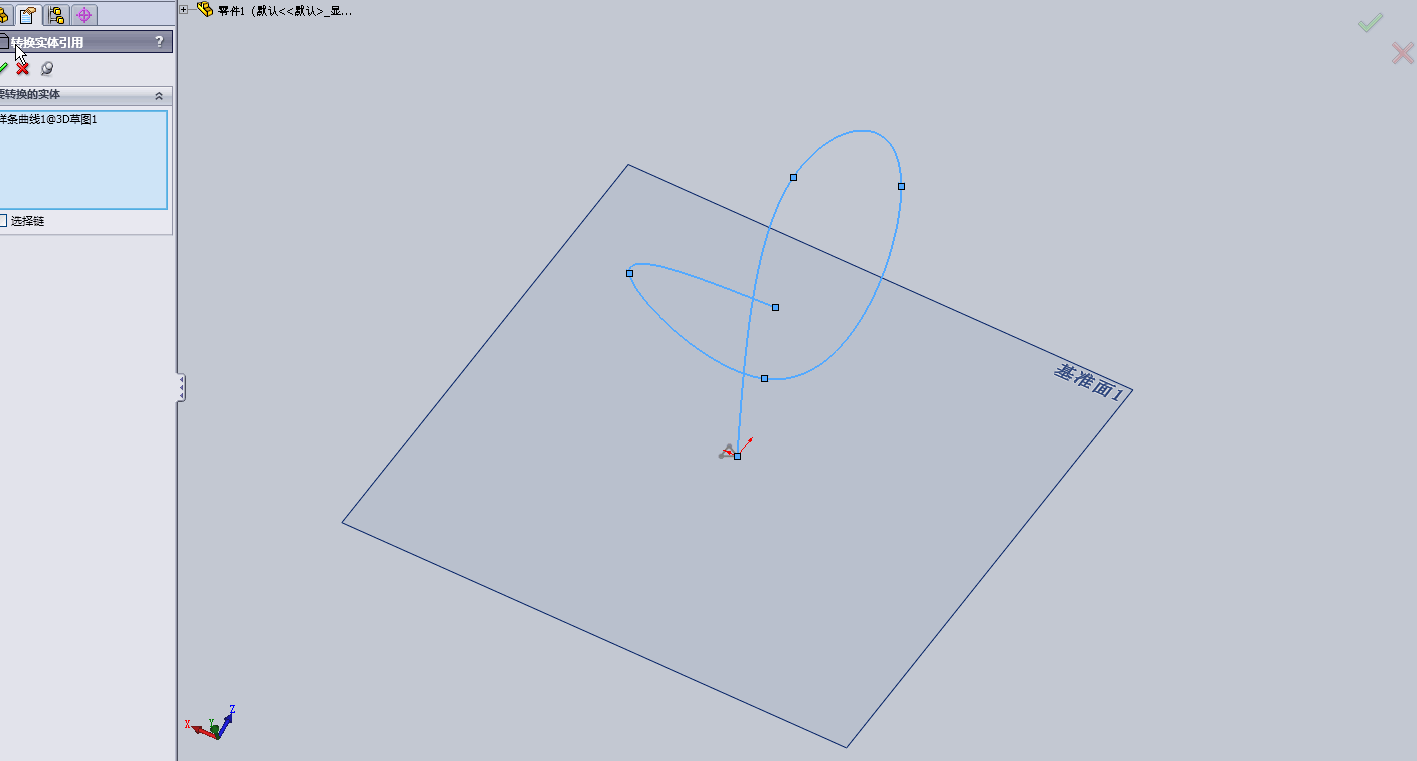

为了证明这点，我用直线画了相交的3d草图，然后进行投影，是可以的，见图。

综上所述，转换实体引用，指的是

除了投影后会相交的样条曲线外，都是可以转换的

xflhf · 发表于 2012-10-13 08:49:14

好精彩的讨论，佩服楼主“打破砂锅问到底”的精神，终于找到了问题所在，我们也跟着增长了知识。

w_hs1 · 发表于 2012-10-13 11:31:57

本帖最后由 w_hs1 于 2012-10-13 13:26 编辑

feiafei 发表于 2012-10-13 08:39 static/image/common/back.gif8 t# s4 H. b+ F" Q4 M, z3 m- \, j. a
找到正解了：5 i' m9 Z: Z9 q) n7 S, X+ e
! \( ?4 Q$ o$ A- h- P% Z H j) P
在帮助文件中的“草图几何体状态”下，向下浏览到“无效”的主题，里面有这么一句话：“ ...

很佩服楼主的探索精神，以致找到了依据。

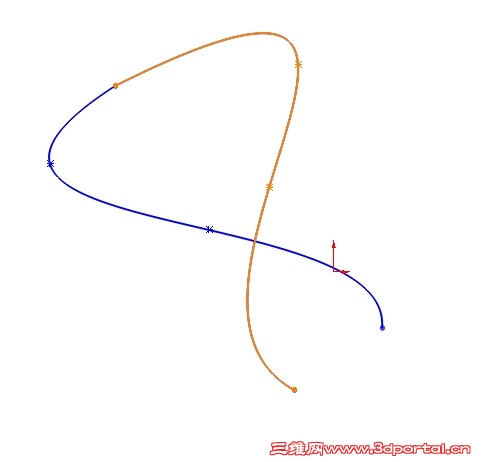

但是有了依据还要正确理解，譬如“样条曲线不能自我相交”这句话，关键在于“自我相交”四个字，可见如果几条样条曲线还是可以相交的（即便他们首尾相接），见下图。


由于在SW中可能自我交叉的草图元素仅有样条曲线一种，故而“样条曲线不能自我相交”与“任何一个草图元素不能交叉”的含义是一样的。楼主用多条线段组成的相交的例子来证明他的“除了样条曲线，其它的草图类型（如直线）是可以自我相交的。”结论却是绝对错误的。直线可以自我相交？岂不是推翻了欧基米德几何的基本公理。即便在黎曼空间中直线也只能封闭，不能自交。

6787 · 发表于 2012-10-13 11:42:40

讨论会不错，谢谢分享，受教了
