Solid Edge ST5锥柱与锥孔的装配窍门

大有茗堂

Solid Edge ST5锥柱与锥孔的装配窍门

$ w7 F% O+ ]: G$ pSolid Edge装配中，顶头疼的一个关系就是锥柱与锥孔的配合关系了。

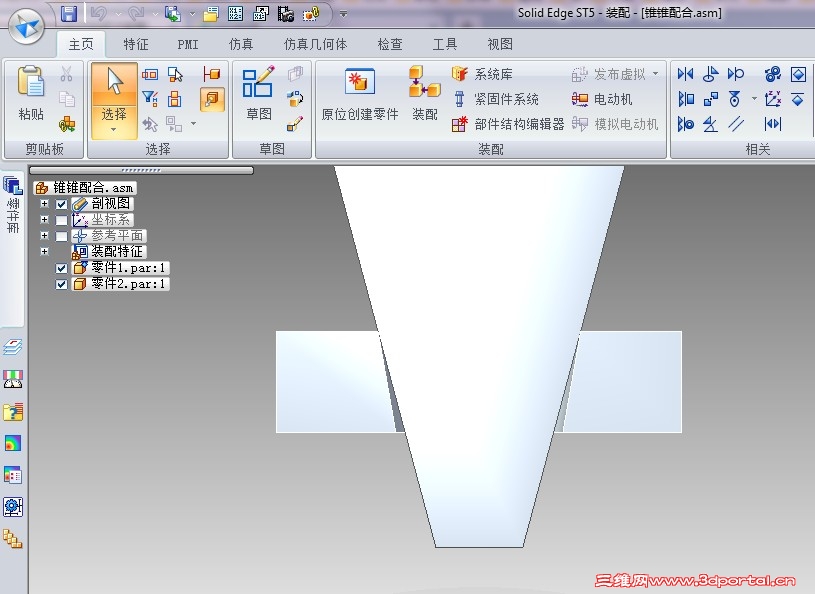

如果两个锥度相同还好说，一个同轴+一个相切即可(记得以前这种配法没问题的，现在貌似不好使了，真不知是我记错了还是新版本变回去了)。
5 @( Y8 m0 J$ d- K0 s) k. Y, d

5 S# z0 c+ @( J$ Q1 c! ^
. B; P9 d( ]! H/ N" @# v& g/ p: i
; h7 [) y& G* }8 G: y! H* H5 c; a若是锥度不同的话，除了同轴外再用什么关系来约束它还真没辙。
照说吧“连接”关系应该靠谱，它指定的是边和面，我总觉得它应该能搞定，如选定锥孔的边和锥柱的锥面，就让它们正确配合多好，但软件中操作了N遍，真行不通。
' }; w1 h1 O7 b" _7 P. h0 a0 O5 W5 q没法子了，只好绕个弯子了。
7 I, N6 ^# z! ^& z/ j7 q" F仍然顺着相切的思路走，想办法把锥孔的边倒个小圆孤，这样它就可以正常使用相切关系了。
, p8 `, ^5 I$ Y) I而这个小圆孤仅仅是为了好装配才变出来了，实际零件中是不能有它的，这个简单，可以用“装配特征”来搞定，让它只出现在装配中而不体现在零件内。
再一点，这个圆孤还不能大，越大就与实际的连接尺寸误差越大。弄个R0.0001就行了（嘿嘿。反过来由于这么小的值一般标注时显示不出来，也可以直接把它做在零件中）。
' g! N# o: f+ ]& b# j( \' j4 F还是希望早日实现专门的一个装配关系搞定它。期待。。。。
