焊件单个实体出工程图时属性链接?

xftqb · 发表于 2012-10-20 19:07:30

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

焊件单个实体出工程图时属性链接？
公司要求每个零件要有单独的零件工程图，但在对多实体的焊件出单个实体工程图时，其属性链接的是整个焊件零件的名称、图号、重量等，有什么办法（变通的也行）能实现上述的属性链接，保证能自动同步更新？

S0501 · 发表于 2012-10-20 21:39:21

公司要你出单独的零件图，你就做单独的零件不就解了？为什么要做多实体？

SWJINGLING · 发表于 2012-10-21 07:55:59

只能做成装配体，不过就这样做失去了焊件功能优势。我也在此问题很纠结。。

xftqb · 发表于 2012-10-21 08:57:54

本帖最后由 xftqb 于 2012-10-21 09:03 编辑

S0501 发表于 2012-10-20 21:39 http://www.3dportal.cn/discuz/static/image/common/back.gif/ ^! a ^3 }. {: m
公司要你出单独的零件图，你就做单独的零件不就解了？为什么要做多实体？

我是认为做焊件比做装配体方便吧！
比如说你是用型材做成的框架，上面焊上钢板、筋板，用焊件的结构件时，修改调整方便。

xftqb · 发表于 2012-10-21 09:10:36

三维币奖励如何付出？是自动付的吗?

S0501 · 发表于 2012-10-21 11:04:07

xftqb 发表于 2012-10-21 09:10 static/image/common/back.gif
7 }! }1 o' c/ J7 @+ P% [1 ?三维币奖励如何付出？是自动付的吗?

你这种回帖奖励，你设定了自动的，有人回帖就有奖的

quanly1988 · 发表于 2012-10-21 11:26:21

公司要你出单独的零件图，你就做单独的零件不就解了？为什么要做多实体？

S0501 · 发表于 2012-10-21 11:28:58

xftqb 发表于 2012-10-21 08:57 static/image/common/back.gif, l3 h4 j) Y9 V5 B) E7 {+ `+ F4 K
我是认为做焊件比做装配体方便吧！/ L! ?& M9 u: H
比如说你是用型材做成的框架，上面焊上钢板、筋板，用焊件的结构件 ...

比如下图，是个简单的例子

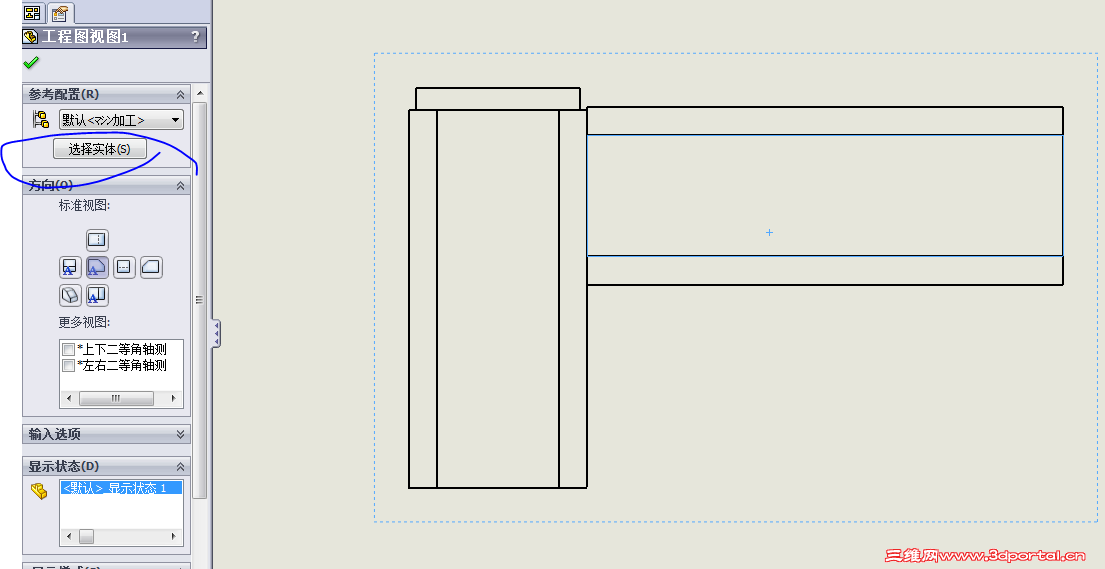

点击视图，选择要要显示的实体，就可以了

明细表中，不要的，选择**从切割清单中排除**，应该可以解决你的要求吧，单个出图，不影响你组装。

zjllrbh · 发表于 2012-10-21 11:38:28

看看回帖，学习了，顺便谢谢的币

jixianyu · 发表于 2012-10-21 12:32:17

“点击视图，选择要要显示的实体” 待会试一下，这种情况还没遇见过。

SWJINGLING · 发表于 2012-10-21 17:28:38

点击视图，选择要要显示的实体。只能零件所有项目画在单个大幅图纸上。再添加一张图纸，图纸链接的是零件的属性，而不是切割清单某个型材的属性。切割清单所有项目单个出图，sw做起来貌似很难。

壮志凌云！ · 发表于 2012-10-21 20:39:46

可以的啊，焊接总图的明细表中的属性内容可以在多实体环境填写，但是如果要单独出子焊件的图，可以按照常规思路：1.把子焊件导出来，2.打开导出来的基体子焊件，然后直接填写属性 3.直接出图就好了

hanxuan0306 · 发表于 2012-10-21 20:40:10

这样出图太多确实很麻烦。我也喜欢画多实体。

xftqb · 发表于 2012-10-22 05:45:09

S0501 发表于 2012-10-21 11:28 static/image/common/back.gif) u& g7 |& B! ?- @4 b& ]
比如下图，是个简单的例子

这样单个出图是会的，问题是出单个实体的工程图时图纸标题栏链接的整个焊件的重量、图号、图纸名称、材料等。
切割清单用在整个焊件工程图中，单个实体工程图不需要切割清单。

huodeidei · 发表于 2012-10-22 08:20:21

焊接明细表不就可以了？

lisuo · 发表于 2012-10-22 10:21:50

本帖最后由 lisuo 于 2012-10-22 10:23 编辑

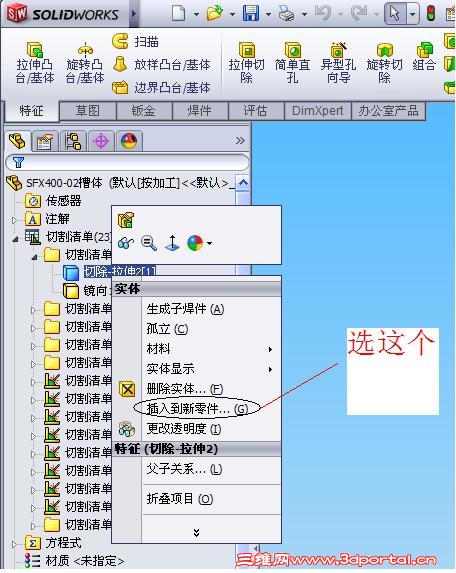

这个非常容易做到，就是当用焊接方法画完后，在焊接清单中展开清单小项，右键选中小项中的实体项，会出现下拉菜单，选插入到新零件即可，会出现一个保存新零件的对话框，对于新零件你就可以单独填写这个实体的属性了，而且这个零件是与你的焊件是关连的。这样单独出图时，就是这个实体的属性。

xftqb · 发表于 2012-10-22 20:59:41

lisuo 发表于 2012-10-22 10:21 static/image/common/back.gif
7 v/ a) E* n: W6 I3 c$ G这个非常容易做到，就是当用焊接方法画完后，在焊接清单中展开清单小项，右键选中小项中的实体项，会出现下 ...

这个办法有点用，谢了，美女！

3175485 · 发表于 2012-10-22 22:43:40

16楼说的办法对头，就是这样出零件的

xftqb · 发表于 2012-10-23 20:19:06

本帖最后由 xftqb 于 2012-10-23 20:31 编辑

lisuo 发表于 2012-10-22 10:21 http://www.3dportal.cn/discuz/static/image/common/back.gif% H8 R7 }2 I- u& H% ~' |7 N
这个非常容易做到，就是当用焊接方法画完后，在焊接清单中展开清单小项，右键选中小项中的实体项，会出现下 ...

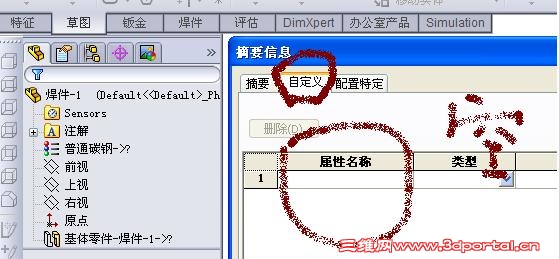

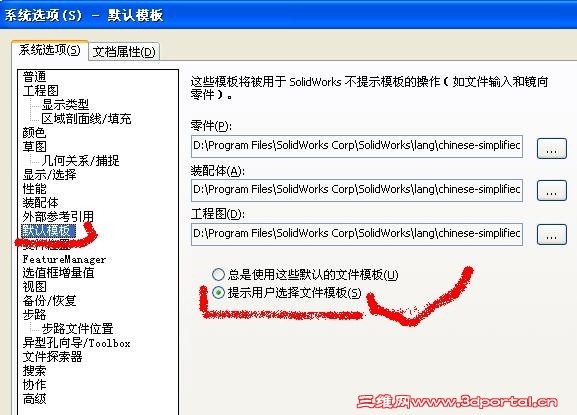

我试了你的办法，但有个问题，就是插入到新零件时，系统不提示让我选择零件模板（我的系统选项设置是：提示用户选择文件模板），生成的零件中属性名称等项是空的，自定义的模板在这里没用，有什么办法能解决吗？

ugnxs · 发表于 2012-10-23 20:32:30

回帖奖励，耶！

lisuo · 发表于 2012-10-23 20:51:09

xftqb 发表于 2012-10-23 20:19 static/image/common/back.gif' s) ]- T* k e* }: l A# j0 d
我试了你的办法，但有个问题，就是插入到新零件时，系统不提示让我选择零件模板（我的系统选项设置是： ...

不知你用的是什么版本的SW，如果是SW2010以上的话用属性选项卡编辑器填写属性，如果你用属性编辑器设计的好的话，几乎都不用打字，就能把零件和工程图的属性填好，当然你的零件模板和工程图模板设置也是需要技巧的。用属性编辑器时一定要结合列举、excel,这样在填写属性时都是选填，而不用打字输入。当你保存零件名称时，我一般是代号+名称的方式保存，同时在保存的同时把代号和名称复制下来，然后在填属性时直接复制在名称栏里，在把代号剪切一下，在粘贴在代号栏里，其它的属性，如单位名称、材料等全部是选填，单重是根据选择的材料直接计算不用填，不同的材料单重就不一样。所以非常方便。

sun20717911 · 发表于 2012-10-23 20:51:15

你说的这个问题是令多有出焊接的SW工程图共同头疼的问题上面大家说的都是型材的焊接那个有切割清单但是遇到板材焊接的时候这个问题就暴露了焊接零件上有很多孔的时候你单个拆出来的图纸上面是不允许有加工孔的因为这个些都要焊接后加工而焊接零件上拆出来的有空你用多实体出图智能用隐藏边线可是你出BOM的时候会有错误用SW出焊接的时候只能装配才行这个需要等SW来解决

gaogusheng · 发表于 2012-10-23 20:59:53

之前我也纠结但是我找到方法了你可以将你的零件模板设置好，注意对应属性然后做焊接结构清单表对应零件模板里的属性这样当你焊接件做好后将焊接清单表填写好，零件属性就自动带过来了，也可以将零件属性在零件下输入好，然后做焊接结构清单表，你试验一下我成功了如果你不成功可以联系我我将我的模板给你发过去

xftqb · 发表于 2012-10-23 21:16:30

本帖最后由 xftqb 于 2012-10-23 21:22 编辑

gaogusheng 发表于 2012-10-23 20:59 http://www.3dportal.cn/discuz/static/image/common/back.gif
& } G U- }0 C4 L- z1 z之前我也纠结但是我找到方法了你可以将你的零件模板设置好，注意对应属性然后做焊接结构清单表对应零件模 ...

你是说焊接切割清单填好后，焊接清单中的属性可以链接到单个实体出单独工程图里面吗？我以前试过，但没成功！
能具体谈下吗？或将模板发给我，xftqb@163.com 谢了！

ntyanlei · 发表于 2012-10-23 21:25:59

多实体很多属性链接不是方便，试试实体分割功能，能随主零件更改分割后实体的形状。
