关于零件，装配体和工程图之间的名称链接问题，我来写个教程，欢迎拍砖。

lzbadam · 发表于 2012-10-25 15:08:02

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 lzbadam 于 2012-10-25 16:55 编辑

1、首先自定义三个模板文件（零件，装配体，工程图）：点文件-打开，选蓝色处；

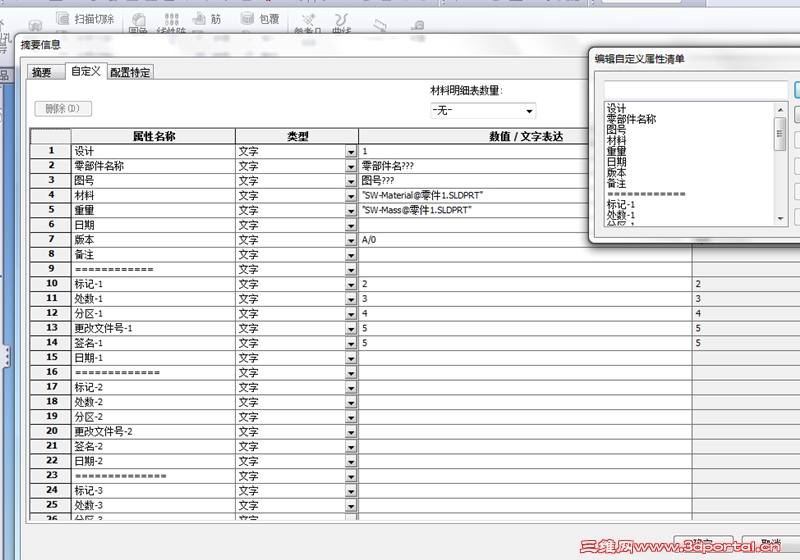

2、自定义零件和装配体的属性：点文件-属性，一个个手动添加需要的名称，记得这里的名称要与后面工程图模板里的名称相对应。我的零件，装配体模板：

零件，装配体.rar (2.3 KB, 下载次数: 103)

2012-10-25 15:31 上传

点击文件名下载附件
想偷懒不打字的可以下载我这个文件properties.txt

properties.txt (410 Bytes, 下载次数: 130)

2012-10-25 15:07 上传

点击文件名下载附件直接保存到C:\ProgramData\SolidWorks\SolidWorks 2013\lang\Chinese-Simplified（红色文字根据自己版本而变，仅举例win7系统）

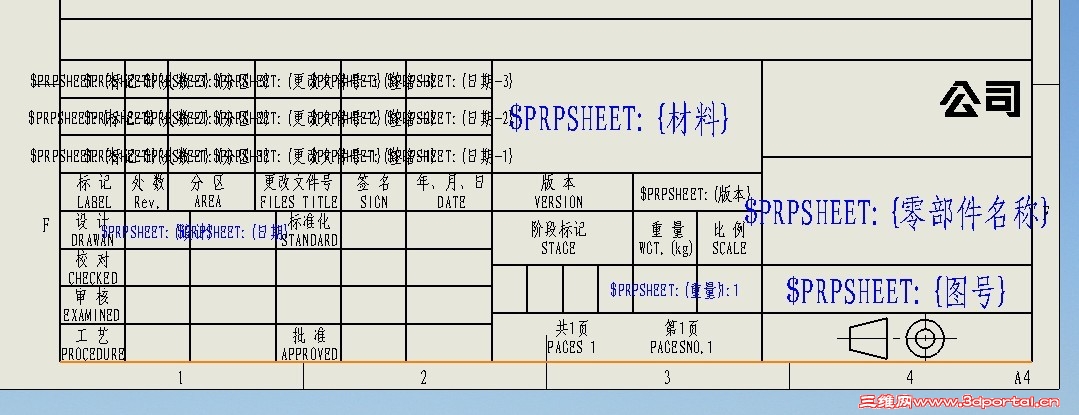

3、然后打开工程图模板，对着图纸空白处点右键，选取：编辑图纸格式。然后利用 $PRPSHEET:{} 这个命令将零件和装配体中定义好的名称相应的填到大括号里，放到工程图对应的位置，就OK了。我的工程图模板：

工程图模板.rar (130.65 KB, 下载次数: 97)

jlj694167857 · 发表于 2012-10-25 16:14:28

谢谢楼主分享经验，只是你的2013版本装的人还不是很多，所以能用的人不多啊

lzbadam · 发表于 2012-10-25 16:56:17

jlj694167857 发表于 2012-10-25 16:14 static/image/common/back.gif6 w, K c* `8 ?& m% P0 w2 m: ]0 J
谢谢楼主分享经验，只是你的2013版本装的人还不是很多，所以能用的人不多啊

更新了一个2010版的，试试。

东湖柳 · 发表于 2012-10-25 17:00:27

楼主辛苦，谢谢楼主

lzbadam · 发表于 2012-10-26 08:12:03

顶一顶。。。。。。。。。。。。。

luanguangtao · 发表于 2012-10-26 08:40:37

谢谢楼主
楼主辛苦，

mukai999 · 发表于 2012-10-26 09:13:47

我没有弄链接，因为在画实体图的时候取的名字可能不是最后要出工程图的名字。。。。。

F57604 · 发表于 2012-10-26 09:14:12

已新建的零件如何使用这个？求解

lzbadam · 发表于 2012-10-26 15:20:47

mukai999 发表于 2012-10-26 09:13 static/image/common/back.gif
& ^$ }/ Z9 ^* w( |( |! D* f0 E; r我没有弄链接，因为在画实体图的时候取的名字可能不是最后要出工程图的名字。。。。。

这个链接就是方便在工程图里根据实际情况随时更改零件的图号与名称，你只需要在装配图的明细表内双击更改即可。没有链接的话，改图号与零件名都比较繁琐。

lzbadam · 发表于 2012-10-26 15:22:55

szat51980 发表于 2012-10-26 09:14 http://www.3dportal.cn/discuz/static/image/common/back.gif
3 Q; k% `) P2 Q# F* r, V& w/ \ Q已新建的零件如何使用这个？求解

1、下载 properties.txt按上面的路径覆盖；
2、手动改模型文件属性；
3、更改明细表（没有出装配体工程图的忽略）。

F57604 · 发表于 2012-10-26 15:27:02

lzbadam 发表于 2012-10-26 15:22 static/image/common/back.gif x( ]0 J3 |3 y* C R
1、下载 properties.txt按上面的路径覆盖；/ l4 m3 K6 B( X% {* A2 X
2、手动改模型文件属性；
& F8 v% n5 t9 \6 l- A4 `$ s1 q1 b3、更改明细表（没有出装配体工 ...

一台设备至少有100多零件,要命了

lzbadam · 发表于 2012-10-26 15:35:41

szat51980 发表于 2012-10-26 15:27 static/image/common/back.gif6 s4 W, ]) ?, e9 s# `- O X
一台设备至少有100多零件,要命了

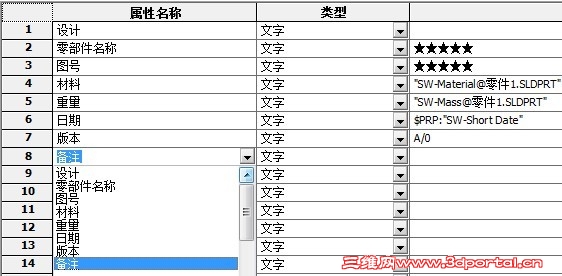

覆盖properties.txt之后，只要手动点选几次就行了，下拉菜单都有现成的。

yh2008 · 发表于 2012-11-13 11:00:14

建议用属性卡写属性比较方便

lzbadam · 发表于 2012-11-13 16:56:24

yh2008 发表于 2012-11-13 11:00 static/image/common/back.gif! P) A3 p- V4 q6 u8 d
建议用属性卡写属性比较方便

关于属性卡，上周研究了下，相对于模板的属性链接，基本大同小异，看个人喜好了，其实把属性链接做到图纸模板里和填属性卡，时间上真的是没什么区别。我这也有一贴
http://www.3dportal.cn/discuz/fo ... =1175771&extra=

wfyzl1 · 发表于 2012-11-13 17:34:39

看看有什么新的知识，能否有什么借鉴

彤儿 · 发表于 2012-11-13 21:44:28

学习了！赞一个

zhqlmy7273 · 发表于 2012-11-14 08:27:39

看过！！路过！！！！！

KWOKWESLEY · 发表于 2012-11-14 11:03:33

很好，分享了，谢谢楼主

HDxxoo · 发表于 2012-12-1 11:47:09

这是好东西，谢谢，收藏了。

t34t55 · 发表于 2012-12-1 14:40:35

我一直都是手添的呀

lider2010 · 发表于 2012-12-3 12:32:52

学习就是要不段的积累，谢谢分享

KCKK · 发表于 2012-12-3 14:12:46

谢谢楼主分享，收藏学习。

ieidea · 发表于 2012-12-3 14:33:23

为什么我的sw2013 64bit 打不开楼主的零件，装配体.rar 里面的文件》？

lzbadam · 发表于 2012-12-17 15:27:10

szat51980 发表于 2012-10-26 15:27 static/image/common/back.gif( E" D7 n# v7 y9 O8 v$ {
一台设备至少有100多零件,要命了

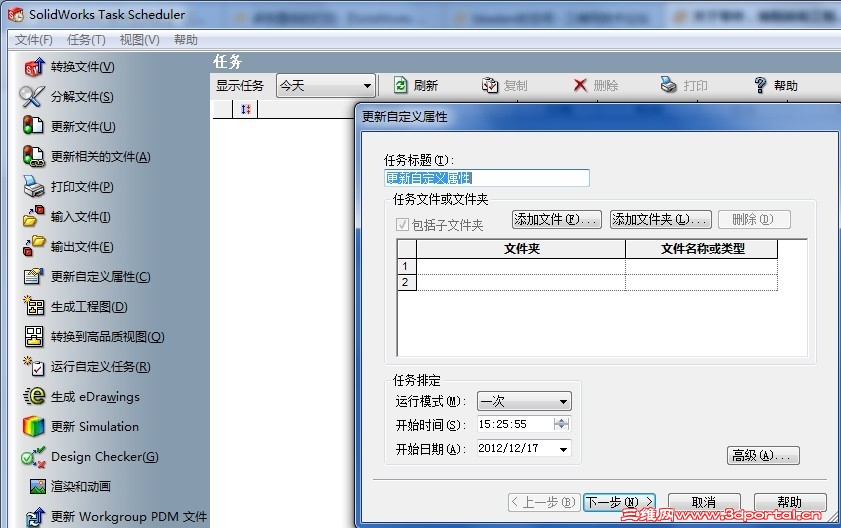

有个好东西，可能适合你。

qq_fong · 发表于 2012-12-17 16:10:44

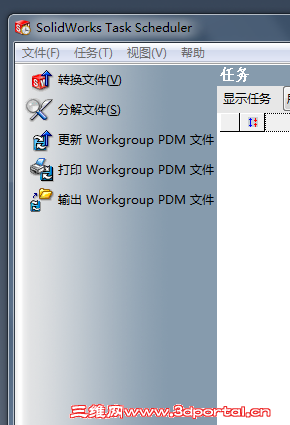

我的没有类似楼上的图标，是版本的原因还是～
请教一下？
